Solució de cablejat de fibra del centre de dades d'Evolux
Creeu una LDM de fibra passiva preparada per RFQ- amb troncals i interrupcions MPO/MTP, cables de connexió LC, opcions de mode únic-OM3/OM4 o OS2, adaptadors compatibles i etiquetatge específic-del projecte.
Envieu la vostra BOM de cablejat Revisa els productes verificats
Creat el 2013
Publicació del perfil de l'empresa
10+ anys
Experiència en la indústria de la fibra òptica declarada al lloc
Mostres a granel
Suport de mostres,-lots petits i comandes per volum
Documentació IL/RL
Projectes Finalitzats
Cablejat de fibra d'alta-densitat per a sales de servidors, xarxes empresarials i infraestructura de núvol
L'Evolux ofereix connectivitat passiva per a projectes de cablejat de fibra de centres de dades, com ara cables de connexió LC, conjunts de cables MPO/MTP, cables multimode OM3 i OM4, cables d'un-mode OS2, adaptadors de fibra i pigtails. La gamma inclou pedaços d'equips, enllaços d'armaris, troncs troncals, transicions de ruptura i moviments, addicions i canvis de cablejat estructurat. Els operadors de centres de dades, els integradors de xarxes, els contractistes de cablejat i els distribuïdors poden comprar productes estàndard, sol·licitar mostres o preparar una LDM del projecte per a la producció en petits-lots i a granel. Com a fabricant de cablejat de fibra de centre de dades i proveïdor de muntatge de cable de fibra òptica OEM, Evolux pot revisar combinacions de connectors, mode de fibra, poliment, longitud, jaqueta, color, etiquetatge i embalatge. Els compradors que planifiquen una solució de cablejat MPO/MTP d'alta-densitat han d'enviar la interfície del transceptor, el recompte de fibres, el gènere i la polaritat amb la RFQ.
Productes de cablejat de fibra del centre de dades amb especificacions verificables
Les targetes de productes següents utilitzen noms, opcions i valors numèrics publicats a les pàgines de productes d'Evolux. Les cotitzacions finals haurien d'identificar el grau de pèrdua seleccionat, el mapa del connector i la construcció del cable, perquè no totes les opcions s'apliquen a cada conjunt.

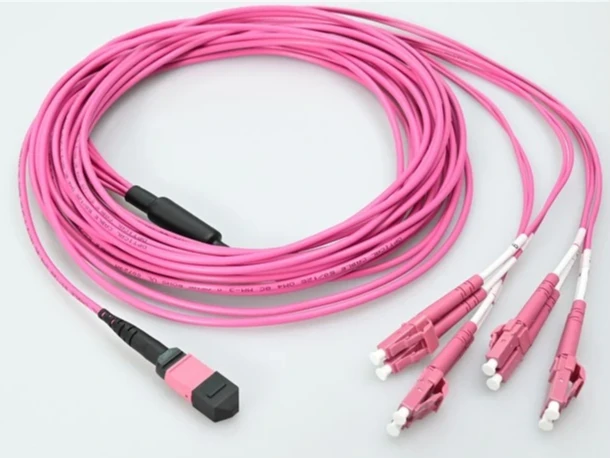

MTP femella a 4 × LC UPC dúplex, OM4 de 8 fibres
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB màxim; LC IL Menor o igual a 0,2 dB
- cable OFNP de 3,0 mm; 150 m a 40/100G i 850 nm

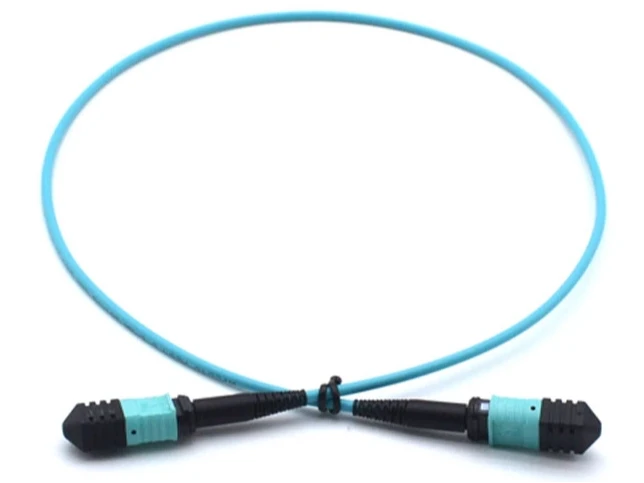

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Muntatge OM3 de 12 fibres
- cable LSZH de 3,0 mm; Configuració publicada d'1 m
- MM baixa-pèrdua IL: típic<0.30 dB; max <0.5 dB

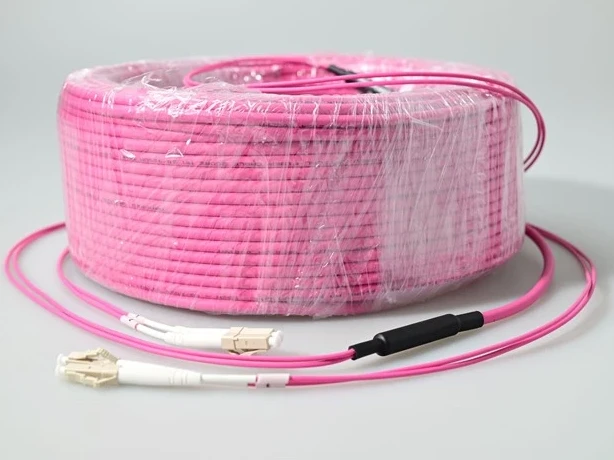

Cordó de connexió dúplex multimode LC a LC OM4
- Férula de -forma-petita d'1,25 mm
- Interfície de connector IEC 61754-20
- S'han indicat les opcions d'elevació, plenum i cable personalitzat
Cable de connexió multimode LC UPC OM3 Uniboot
- Làser OM3-fibra optimitzada de 50/125 µm
- 10G arriba fins a 300 m a 850 nm
- OFNR i OFNP; longituds estàndard de 0,5 m a 30 m
Cable de connexió de mode únic LC/UPC personalitzat
- Opció de mode-únic de 9/125 µm
- IL Menor o igual a 0,30 dB IEC Grau C; Menor o igual a 0,15 dB IEC Grau B
- 0,9/2,0/3,0 mm; PVC, LSZH o OFNP
Adaptador MTP/MPO amb funda d'alineació
- Pèrdua d'inserció 0,2 dB màxim
- Mínim 1.000 cicles d'aparellament
- Brides/sense brides; simplex/dúplex; va declarar RoHS

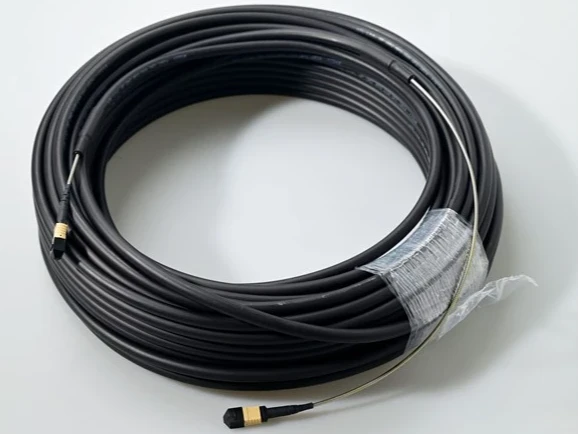

Cordó de connexió de fibra òptica blindada MPO/MTP
- OS2, OM3 o OM4; 8, 12, 24, 48, 72 o 144 fibres
- Armadura de cinta-espiral d'acer inoxidable
- IEC 61754-7 i TIA 604-5
Adaptador multimode dúplex LC/LC
- tipus d'adaptador LC; cos dúplex
- Interfície de poliment UPC
- multimode; cap configuració de-brida

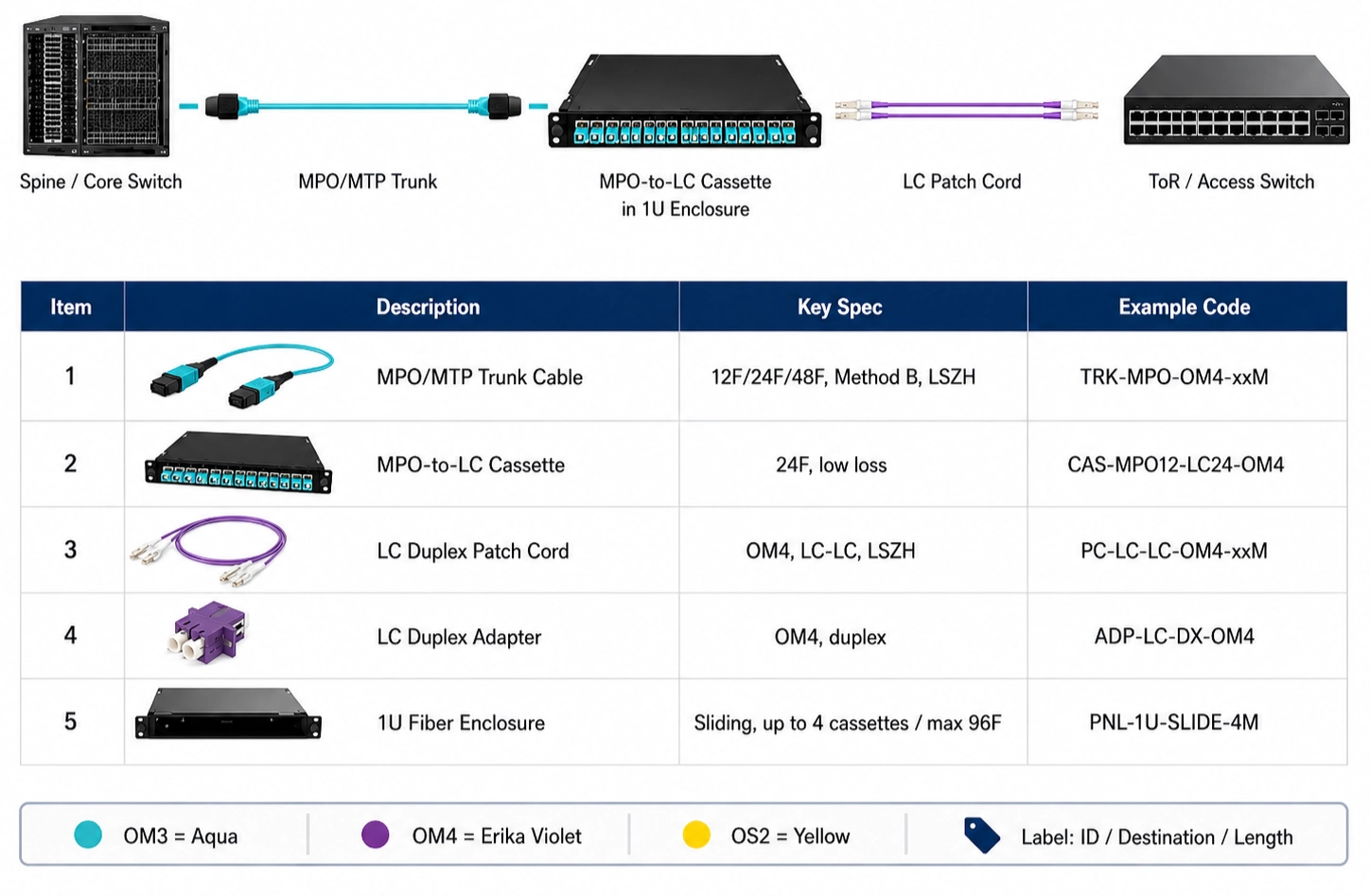

Arquitectura de cablejat de fibra del centre de dades d'alta-densitat per funció d'enllaç
Un pla de cablejat estructurat útil comença amb punts de connexió, no amb una llista genèrica de cables. Assigneu la interfície de l'equip i el mètode de pegat a cada etapa i, a continuació, assigneu el gènere del connector, la polaritat, el grau de fibra i la jaqueta al canal complet.
Servidor o emmagatzematge
Confirmeu la interfície transceptor MPO/MTP dúplex LC o directe i el grau de fibra requerit.
01
Interruptor ToR / EoR
Utilitzeu l'aplicació de pedaços LC per als ports dúplex o una interrupció MPO/MTP per a la conversió paral·lel-a-dúplex.
02
Camp de pedaços de bastidor
Fes coincidir els adaptadors LC dúplex o MPO/MTP amb l'empremta del panell o casset especificat-del comprador.
03
Tronc de fila / columna vertebral
Els conjunts MPO/MTP-preterminats consoliden les fibres i redueixen el treball de terminació de camp.
04
MDA / Cross-Connect
Preserveu els registres de l'etiquetatge, la polaritat i les pèrdues-de pressupost a tota la ruta del cablejat estructurat.
05
| Condició del projecte | Direcció de cablejat recomanada | El comprador ha de confirmar | Àmbit Evolux rellevant |
|---|---|---|---|
| Pedaç d'equips dúplex | Cable LC-a-LC dúplex o uniboot | Qualitat de fibra, poliment, longitud, jaqueta, etiquetatge del port | Conjunts LC multimode OM3/OM4 i mode únic de 9/125 µm- |
| Espina dorsal paral·lela | tronc MPO/MTP | Disseny de fibra 8/12/24, gènere, polaritat, orientació clau, classe de pèrdua | Conjunts MPO/MTP en configuracions OS2, OM3 i OM4 |
| Migració-paral·lela a-duplex | MTP/MPO-a-ruptura LC | Mapatge del transceptor, ordre de parells LC, sexe i pèrdua total del canal | Muntatge dúplex OM4 MTP femella de 8 fibres a quatre LC UPC |
| Molt-trànsit o camí exposat | Conjunt blindat multi-fibra | Recompte de fibres, geometria del cable, restriccions de recorregut i control de corbes | Opcions MPO/MTP blindades d'acer inoxidable-espiral |
| Acoblament de panell o casset | Adaptador LC o MPO/MTP | Compatibilitat de petjada, brida, orientació de claus, mode i poliment | Adaptadors LC dúplex i MTP/MPO amb brides o sense brides |
Cablejat de fibra del centre de dades MPO/MTP per a troncals compactes i enllaços de connexió
La gamma publicada d'Evolux admet les dues funcions pràctiques MPO/MTP en un sistema estructurat:troncal multi-fibra entre punts de distribuciói conjunts de ruptura que presenten connectors dúplex als equips.
8 fibres → 4 parells dúplex LC
El rendiment de ruptura s'especifica als dos tipus de connectors
El conjunt OM4 de 8-fibra utilitza un connector femella MTP i quatre extrems dúplex LC UPC. Els seus límits publicats separen la interfície MTP a una pèrdua d'inserció màxima de 0,35 dB de la interfície LC a Menys o igual a 0,2 dB, de manera que un comprador pot col·locar cada connexió al pressupost de pèrdua de canal en lloc de confiar en una única reclamació de "baixa pèrdua" indefinida.
8–144 fibres publicades
Les construccions estàndard i blindades aborden diferents vies
El producte estàndard MPO/MPO-OM3-12F-3.0MM-LSZH-1M és adequat per a troncs interiors compactes, mentre que la gamma blindada MPO/MTP afegeix cinta espiral d'acer inoxidable.S'ha de seleccionar l'armadura per a l'exposició mecànica; no substitueix la necessitat de confirmar el control de flexió, la pèrdua de connector, la polaritat o la compatibilitat del panell.
Cablejat de fibra del centre de dades LC per a commutadors densos i pegats de servidors
Els conjunts LC s'adapten a ports d'equips i camps de pedaç on cada enllaç utilitza un parell de transmissió/recepció dúplex. La virola LC d'1,25 mmproporciona una interfície més petita que SC, mentre que la construcció uniboot redueix el nombre de cossos de cable encaminats a través d'un bastidor dens.
OM3: 10G fins a 300 m a 850 nm
Utilitzeu OM3 on el transceptor i l'abast el donen suport
El cable uniboot LC UPC OM3 publicat utilitza fibra-optimitzada per làser de 50/125 µm i s'ofereix en versions OFNR i OFNP. L'Evolux enumera longituds estàndard de 0,5 m a 30 m i accepta longituds personalitzades, la qual cosa permet que la LDM controli l'excés de bucle-de servei en lloc d'utilitzar una longitud per a cada posició del bastidor.
Mode-únic OM4 o 9/125 µm
Trieu el grau de fibra de l'òptica, no només el color
La cartera de LC inclou unProducte dúplex multimode OM4i conjunts de mode únic de 9/125 µm personalitzables amb opcions de cable de PVC, LSZH o OFNP. El color de la jaqueta pot permetre la identificació, però l'especificació de compra ha d'indicar explícitament el mode de fibra, el poliment, la qualificació de la jaqueta i els requisits IL/RL mesurats.
Pèrdua-Pressupost, polaritat i controls d'interfície per al cablejat de fibra del centre de dades
El que fa que es pugui desplegar un conjunt pre-terminat és l'acord entre cada atribut d'enllaç. Aquestes comprovacions s'han de resoldre en el dibuix aprovat o BOM abans de la producció.
Pressupost de pèrdues òptiques
Afegiu les pèrdues de connector i adaptador indicades a cada parell aparellat, a més d'atenuació de fibra i marge d'enginyeria. Sol·liciteu el format d'informe IL/RL amb el pressupost.
Polaritat MPO/MTP
Definiu el mapa de fibra de final-a-l'orientació de la clau. "Compatible MPO/MTP" per si sol no identifica si el canal conserva els camins de transmissió i recepció.
Gènere del connector
Mapeja les interfícies fixades i no fixades en transceptors, troncals, adaptadors i cassets. Dos connectors clavats no es poden acoblar correctament.
Grau de fibra òptica
Relaciona OM3, OM4 o OS2 amb la longitud d'ona, la velocitat de dades i l'abast al full de dades del transceptor. No substituïu un grau de fibra sense tornar a comprovar el canal.
Jaqueta i camí
Estat LSZH, OFNR, OFNP o una altra construcció necessària, juntament amb el diàmetre del cable, l'entorn d'encaminament i les necessitats de protecció mecànica.
Pla d'identificació
Proporcioneu la convenció de nomenclatura del port, les etiquetes per extrem, els colors de la jaqueta o la bota, la programació de longitud i els grups d'embalatge necessaris per a la seqüenciació de la instal·lació.
Envieu una BOM completa de cablejat de fibra passiva per revisar-la
Un gestor d'aprovisionament o enginyer de producte hauria de proporcionar prou informació per identificar cada interfície d'acoblament i cada variant comercial. Això redueix els bucles d'aclariment i fa que les proves de mostres siguin significatives.
Aplicació i topologia:rol de servidor, emmagatzematge, ToR/EoR, backbone, MDA o cross{0}}connect.
Interfícies:tipus de connector, poliment, recompte de fibres MPO/MTP, gènere, orientació de la clau i polaritat.
Mitjans òptics:OM3, OM4 o OS2, longitud d'ona, velocitat de dades, abast i classe de pèrdua requerida.
Construcció mecànica:longitud del cable, diàmetre, longitud de trencament, qualificació de la jaqueta, blindatge i requisits de tracció.
Dades comercials:quantitat per configuració, quantitat de mostra, etiquetes, logotip, embalatge i documents requerits.
Configuració personalitzada del cablejat de fibra del centre de dades i revisió del dibuix
Evolux afirma que les combinacions de connectors, longituds de cable, modes de fibra, tipus de poliment, estructures de cables, colors de jaquetes i botes, etiquetes i embalatges es poden revisar per al subministrament basat en el projecte-.
Especificació i suport de dibuix
Compartiu un dibuix, una mostra de producte, una especificació o una topologia existents. La revisió hauria de bloquejar el mapa del connector, les dimensions de la ruptura, la tolerància de longitud, la jaqueta, la posició de l'etiqueta i la unitat d'embalatge abans de produir una mostra.
- Revisió de BOM i topologia
- Coincidència de connector i fibra
- Configuració estàndard o personalitzada
Mostra,-lot petit i subministrament a granel
El lloc confirma l'avaluació de la mostra, la personalització de petits-lots i la producció massiva. No publica un MOQ fix ni un cicle de mostreig per a tots els conjunts del centre de dades perquè la configuració i la quantitat afecten la comanda.
- Mostra de compatibilitat
- Avaluació del rendiment
- Mostra aprovada com a referència de producció
Etiqueta privada i identitat de la instal·lació
La personalització disponible inclou colors de jaqueta i botes, marcadors de cables, etiquetes de productes, logotips, embalatges neutres i embalatges específics-del client. Definiu el text, el format del codi de barres i la convenció de final-A/final-B a l'il·lustració aprovada.
- Cables personalitzats i etiquetes de productes
- Revisió de logotip i embalatge
- Codificació de colors per projecte
Normes i registres de qualitat per a l'adquisició de muntatges de cable de fibra
L'evidència de qualitat més útil està relacionada amb el producte i el lot exactes. Les pàgines de productes d'Evolux publiquen els següents estàndards d'interfície, declaracions de materials i opcions de prova; els compradors haurien de sol·licitar el document aplicable contra el SKU cotitzat.
IEC 61754-7 i TIA 604-5
Publicat per al conjunt blindat MPO/MTP i la gamma d'adaptadors MPO/MTP. Aquestes referències defineixen la interfície del connector multi-fibra i admeten comprovacions d'interconnexió.
Telcordia GR-326 i JIS
A la pàgina de l'adaptador MTP/MPO de pèrdua màxima-0,2 dB. Confirmeu la qualificació exacta o el document de compliment de la configuració de l'adaptador que demaneu.
Jaqueta de cable OFNP
Publicat per al conjunt de 8-fibra OM4 MTP-a-LC. Això identifica la construcció del cable del ple indicada; el dissenyador del projecte continua sent responsable de l'acceptació del codi local.
IEC 61754-20
Publicat per al cable de connexió dúplex LC OM4. Identifica la interfície del connector LC utilitzada a les connexions d'equips SFP, XFP i SFP+.
Compliment de material RoHS
Indicat per a l'adaptador MTP/MPO. Per als registres de contractació, sol·liciteu una declaració actual que identifiqui el producte o la família de materials cotitzats.
Informe de pèrdua-inserció/retorn-
Evolux afirma que es poden subministrar informes IL/RL. Especifiqueu la longitud d'ona, el límit, el mètode de prova, la base de mostreig i si calen resultats serialitzats.
Evolux afirma que es va establir el 2013 i compta amb més de 10 anys d'experiència en la indústria de la fibra òptica. No es publica cap -centre-de dades d'enviament específic o cas de centre de dades amb nom a les pàgines revisades, de manera que aquesta pàgina de solució no assigna un recompte de desplegament no verificat al segment del centre de dades.
Preguntes freqüents sobre la solució de cablejat de fibra del centre de dades
Quina informació s'ha d'incloure en una RFQ de cablejat de fibra de centre de dades?
Proporcioneu la funció d'enllaç, el transceptor o la interfície de l'equip, el tipus de connector, el mode de fibra, el nombre de fibres, la polaritat, el gènere del connector, el poliment, la longitud del cable, la classificació de la jaqueta, la quantitat per longitud, l'etiquetatge i l'embalatge. Una topologia, una LDM, un dibuix, una mostra o una especificació actual ajuda a l'Evolux a comprovar la compatibilitat dels components abans de la cotització.
Quan hauria d'utilitzar un centre de dades LC duplex en lloc de MPO/MTP?
Utilitzeu LC dúplex on l'equip actiu i els camps de pedaç exposin els ports LC dúplex i l'enllaç transporti un parell de transmissió/recepció. Utilitzeu MPO/MTP per a troncs multi-fibra, ports-paral·lels d'òptica o agregació d'alta-densitat; un arnès MPO/MTP-a-LC o una transició de casset pot connectar els dos tipus d'interfície.
Com haurien de triar els compradors entre OM3, OM4 i OS2?
Relaciona la fibra amb l'especificació del transceptor, la longitud d'ona, l'abast i la planta instal·lada. L'Evolux enumera els conjunts multimode OM3 i OM4 50/125 µm i les opcions de mode únic OS{{2 9/125 µm; confirmeu la qualificació exacta amb la fitxa de l'equip en lloc de seleccionar només pel color de la jaqueta.
Quins detalls de MPO/MTP s'han de confirmar abans de la producció?
Confirmeu el recompte de fibres, el gènere del connector, l'orientació de la clau, el mètode de polaritat, el polit UPC o APC, el grau de fibra, la classe de pèrdua i el mapeig{0}}extrem a-. Aquests atributs funcionen com un sol sistema, de manera que un tipus de cable correcte amb la polaritat o el gènere incorrectes encara pot impedir que l'enllaç funcioni.
Quins són els MOQ i el temps de lliurament de la mostra per als cables de fibra personalitzats del centre de dades?
Evolux afirma que admet mostres, personalització de-lots petits i producció massiva, però el lloc web no publica un MOQ numèric fix ni un temps de lliurament de mostres per a aquesta solució. Tots dos s'han de confirmar després de revisar els requisits de connector, fibra, longitud, jaqueta, etiquetatge,-informe de prova i quantitat.
Pot l'Evolux proporcionar cables d'etiquetes-privades i documentació de prova?
L'abast de personalització publicat inclou colors de jaqueta i botes, marcadors de cable, etiquetes de productes, logotips, embalatge i configuració de producte neutres o específics del client-. També s'indica el suport del full de dades i de l'informe d'inserció-pèrdua/retorn-prova de pèrdua-; definiu si els informes es basen-per lots o es serien a l'especificació de comanda aprovada.
Construeix el teu centre de dades BOM de cablejat de fibra al voltant d'interfícies reals
Envieu la topologia, les interfícies del transceptor, el mapa de connectors, el requisit OM3/OM4 o OS2, longituds, jaqueta, quantitats i pla d'etiquetatge. Evolux pot revisar els conjunts de cables passius i els adaptadors amb l'especificació enviada.
