Fabricant de caixes de terminals de fibra òptica per a projectes FTTH i FTTx
EVOLUX subministra caixes de terminals de fibra òptica per a FTTH, FTTx, xarxes d'accés de telecomunicacions, banda ampla residencial, sistemes de distribució d'edificis i instal·lacions de fibra-de l'abonat.
La nostra gamma de productes inclou caixes de terminals interiors i exteriors, caixes-muntades a la paret i en pal-, caixes d'abonat compactes, caixes de distribució de fibra multi-nuclis i solucions pre-connectoritzades.
A més dels models estàndard, admetem configuracions específiques de projectes-, conjunts-precarregats i serveis de caixa de terminals de fibra òptica OEM/ODM. Els productes es poden subministrar com a tancaments buits o muntar-se amb adaptadors, coles, safates d'empalmament, divisors PLC i accessoris de muntatge segons els requisits del vostre projecte.
Tant si sou un operador de telecomunicacions, un contractista FTTH, un integrador de xarxes, un distribuïdor o una marca{0}}privada, el nostre equip us pot ajudar a seleccionar o desenvolupar una solució de terminació de fibra que s'adapti al vostre entorn d'instal·lació, estructura de xarxa i pressupost.
Com es fabriquen les caixes de terminals de fibra òptica?
Una caixa de terminals de fibra òptica fiable requereix un recinte coordinat i una estructura interna.
El material del tancament, el disseny de l'entrada de cables, el sistema de segellat, la safata d'empalmament, el panell adaptador, l'espai d'encaminament de la fibra i l'estructura de muntatge han de funcionar conjuntament per admetre una instal·lació eficient i un funcionament de la xarxa-a llarg termini.
El mètode de fabricació depèn del material de tancament seleccionat i de l'estructura del producte.
Fabricació de caixes de terminals de fibra òptica de plàstic
Les caixes de terminals de plàstic solen incloure les etapes següents:
Revisió de l'estructura del producte
Les dimensions del recinte, les posicions d'entrada de cables, la safata d'empalmament, el panell adaptador, l'estructura de muntatge i el mètode de segellat es revisen abans de la producció.
Selecció de material
El material del tancament es selecciona d'acord amb el disseny del producte, l'entorn d'instal·lació, els requisits mecànics i els requisits de resistència a la intempèrie-.
Les opcions de material disponibles depenen del model de caixa de terminals i poden incloure ABS, PC, PC+ABS, PP o altres materials avaluats.
Emmotllament per injecció
La coberta del tancament, la base, les safates d'empalmament i les peces modelades relacionades es produeixen utilitzant les eines i el material confirmats.
Inspecció de tall i aspecte
Les peces modelades es comproven per detectar rebaves, deformacions, esquerdes, emmotllaments incomplets, defectes superficials i consistència dimensional.
Preparació de components interns
Les safates d'empalmament, els panells adaptadors, les pinces de cable, els components de segellat, els panys, els elements de subjecció i els accessoris de muntatge es preparen d'acord amb la BOM confirmada.

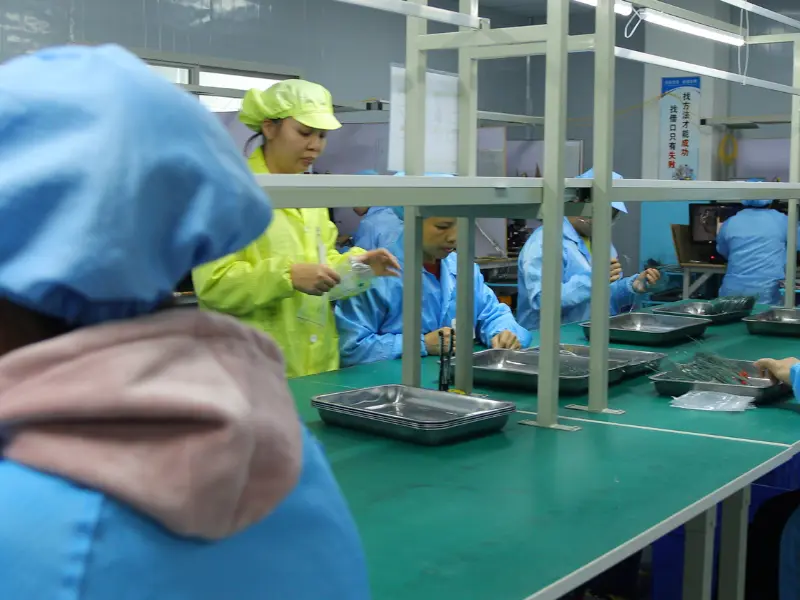

Muntatge del producte
El tancament, les safates d'empalmament, els segells, els panys, els components d'entrada de cable{0}}i els accessoris interns estan muntats.
Càrrega de components opcional
Es poden instal·lar adaptadors, pigtails, divisors PLC i mànigues protectores segons la configuració del producte requerida.

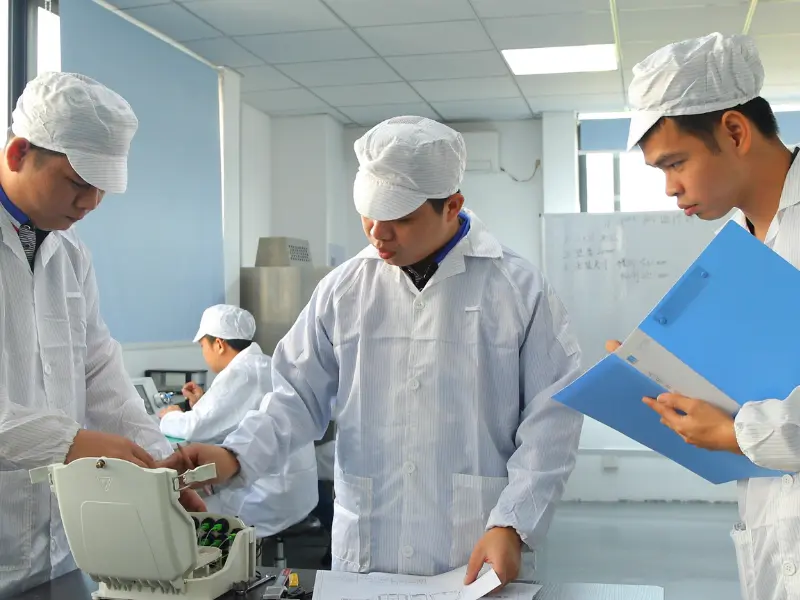

Inspecció i embalatge
Les caixes de terminals acabades s'inspeccionen amb la configuració confirmada del producte abans de l'embalatge.
La caixa de terminals de fibra òptica és una caixa que protegeix el cable de fibra òptica i la soldadura de cua de fibra al terminal del cable de fibra òptica. S'utilitza principalment per a la soldadura directa-i l'empalmament de ramificacions dels cables de fibra òptica interior i exterior i per a la fixació del terminal del cable de fibra òptica, que fa el paper d'emmagatzematge de cua de fibra i protecció de l'articulació. Pot dividir un cable òptic en una sola fibra òptica, que és equivalent a un connector, que fa el paper de connectar el cable òptic i la cua. Després que un cable òptic arriba a l'extrem de l'usuari, es fixa a la caixa de terminals i el nucli i la cua del cable òptic es solden a la caixa de terminals.
Tipus de caixes terminals de fibra òptica
Muntat-a la paret i en bastidor-
Les caixes de terminació de fibra es poden classificar en caixes de muntatge-en bastidor i de paret-en funció dels seus dissenys. Aquest últim generalment està segellat i penja a la paret, mentre que el primer té una porta posterior i frontal amb una barana lateral connectada directament al bastidor del servidor. L'FTB-muntat a la paret està pensat principalment per a connexions directes. Els procediments com la fusió, l'empalmament i la terminació s'han de fer abans d'instal·lar un FTB. Una caixa de terminació de fibra-muntada a la paret és perfecta-per a aplicacions com ara teleconferències, terminals d'entrada d'edificis, etc. Aquests FTB es poden subcategoritzar encara més en caixes exteriors i interiors. D'altra banda, els tancaments-muntats en bastidor són ideals per a l'arquitectura d'interconnexió o de connexió-creuada. Aquests FTB són ideals per crear interfícies entre el dispositiu de transmissió i el cable de la planta externa, amb espai suficient per a la gestió, la terminació, la distribució i la fusió. Els FTB-muntats en bastidor, però, només són per a desplegaments interiors.
Interior i exterior
En funció de les seves aplicacions en configuracions variades, els FTB es poden dividir en les categories de caixes de terminació exteriors i interiors. La diferència clau entre ells seran els materials utilitzats per a la fabricació. Els materials utilitzats en una unitat han de ser comparables als que s'utilitzen en altres elements, i fins i tot les beines de cable/pigtail. En cas que un FTB estigui dissenyat per al desplegament a l'aire lliure, les seves propietats químiques i físiques han de ser prou estables amb una bona resistència a l'aigua i la pols. La temperatura de fusió dels materials tampoc no ha de ser inferior a 120 graus. Els components de l'FTB han de funcionar en un ampli rang de temperatures d'almenys -25 a 45 graus per sobreviure a grans fluctuacions de temperatura. La seva carcassa exterior normalment està ben segellada per protegir els components interiors de danys i té una alta resistència a l'impacte. D'altra banda, se sap que l'FTB interior és el punt de transició entre els cables horitzontals i aigües amunt. S'utilitzen habitualment com a ubicació d'emmagatzematge per a la distribució i la terminació de la fibra en un entorn més controlat i, per tant, no tenen requisits especials pel que fa als materials. Per seleccionar la caixa de terminació de fibra perfecta per a la vostra xarxa, heu d'avaluar els vostres requisits de manera competent i optar per l'opció que s'ajusti eficaçment a les vostres necessitats. Els FTB es poden trobar en una varietat de materials, formes i mides. Heu de tenir en compte el nombre de fibres utilitzades i l'espai disponible, entre altres coses, per identificar la que millor funcionaria per al vostre muntatge.
La funció de la caixa de terminals de fibra òptica és proporcionar l'empalmament de la fibra òptica i la fibra òptica, l'empalmament de la fibra òptica i la cua de fusió i el lliurament del connector òptic. També proporciona protecció mecànica i protecció ambiental per a la fibra òptica i els seus components, i permet inspeccions adequades per mantenir els estàndards més alts de gestió de la fibra òptica. Una bona caixa de terminals de fibra òptica ha de tenir les funcions següents.
Funció de fixació
Després que el cable òptic entri al bastidor, la seva funda exterior i el nucli de reforç s'han de fixar mecànicament, s'han d'instal·lar components de protecció del cable de terra, processament de protecció final i agrupació i protecció de fibra òptica.
Funció d'empalmament
Després d'unir la fibra òptica extreta del cable òptic amb el cable de cua, l'excés de fibra òptica s'enrotlla i s'emmagatzema i es protegeix l'articulació empalmada.
Funció d'assignació
connecteu el connector connectat al cable de cua a l'adaptador i realitzeu la connexió òptica amb el connector òptic de l'altre costat de l'adaptador. Els adaptadors i connectors s'han de poder inserir i treure de manera flexible; el camí òptic es pot desplegar i provar lliurement.
Funció d'emmagatzematge
Proporcioneu espai per emmagatzemar diversos cables òptics-connectats creuats entre bastidors, de manera que es puguin col·locar de manera regular i ordenada. Hi hauria d'haver un espai i un mètode adequats a la caixa de terminals de fibra òptica per fer que el cablejat d'aquesta part de la línia de connexió òptica sigui clar, fàcil d'ajustar i complir els requisits mínims de radi de flexió.
Distribució de fibra òptica
Les caixes de terminals s'utilitzen per distribuir i organitzar cables de fibra òptica dins d'un edifici o una àrea específica. Proporcionen un punt estructurat i de fàcil accés per connectar diversos cables de fibra òptica.
Terminació interior de fibra òptica
En entorns interiors, com ara centres de dades, oficines o edificis residencials, les caixes de terminals de fibra òptica s'utilitzen per acabar i organitzar cables de fibra òptica. Sovint vénen amb adaptadors pre-configurats per connectar-se fàcilment-i{3}}play.
Instal·lacions de fibra fins a la llar (FTTH).
En els desplegaments FTTH, les caixes de terminals de fibra òptica s'utilitzen per acabar els cables de fibra òptica a les instal·lacions del client. Aquestes caixes poden albergar connectors o adaptadors per connectar-se als equips del client, com ara encaminadors o terminals de xarxa òptica (ONT).
Punts de connexió dels abonats
Les caixes de terminals serveixen com a punts de connexió dels abonats, proporcionant una ubicació per empalmar, connectar i gestionar cables de fibra òptica per a usuaris individuals o subscriptors d'una xarxa.
Procediment d'instal·lació de la caixa de terminació de fibra
Muntatge
La caixa de terminació de fibra òptica es munta a la paret o al bastidor estàndard de 19 polzades (483 mm) d'ample. El panell frontal ha de ser fàcilment accessible ja que el cable entra per la part inferior.
Preparació de l'extrem del cable
Qualsevol extrem de cable de fibra s'ha de preparar abans d'iniciar l'entrada de cable a la caixa de terminació de fibra òptica. El procediment de preparació de l'extrem del cable està disponible al proveïdor. És crucial protegir les fibres nues en aquesta etapa. Això es deu al fet que queden exposats després de seguir la preparació de l'extrem del cable.
Entrada de cable
Un cop preparats els extrems del cable, cal perforar un diafragma de goma al forat d'entrada del cable de la caixa. Això s'ha de fer abans d'introduir el cable a la caixa, ja que aquesta obertura està bloquejada en caixes noves.
Subjecció de l'extrem del cable
La caixa de terminació de fibra té diversos pals de guia de fibra de plàstic muntats en ella. La fibra de les mànigues o tub de transport del cable passa per ells. A través d'aquestes guies, tota l'excés de longitud del cable es porta a la safata d'empalmament seleccionada. A continuació, amb una corretja de subjecció de plàstic, es subjecta al punt d'entrada de la safata d'empalmament.
Empalmament
La part més important del procés d'instal·lació és empalmar la fibra òptica des del cable fins a les coles. Amb aquesta finalitat s'utilitza una màquina d'empalmament. Es manté a prop de la caixa de terminació sobre una taula. Un mecanisme de filferro d'acer inoxidable s'allibera de la seva presa de molla per obrir una safata d'empalmament particular. S'utilitza una màquina d'empalmament per empalmar les fibres de cua de manera que els extrems de la fibra surtin del cable. A continuació, s'empenyen per encaixar a l'empalmament fusionat. El procés es porta a terme perquè tots els empalmes s'emmagatzemen en safates d'empalmes. Aquestes safates d'empalmament es col·loquen després en una pila dins de la caixa de terminació. A continuació, el mecanisme de tancament de filferro d'acer inoxidable es tanca amb la caixa.
Factors a tenir en compte abans de triar una caixa de terminals de fibra òptica
Capacitat
La capacitat de la caixa de terminals de fibra òptica és un dels factors més importants a tenir en compte. Determina el nombre de cables de fibra òptica que es poden acomodar a la caixa. La capacitat de la caixa s'ha de basar en les vostres necessitats actuals i el creixement futur. Assegureu-vos de triar una caixa amb capacitat suficient per acomodar qualsevol expansió futura de la vostra xarxa.
Mida
La mida de la caixa de terminals de fibra òptica també és un factor important a tenir en compte. La caixa ha de ser prou gran per acollir tots els cables de fibra òptica i qualsevol equip addicional que es pugui necessitar. Tanmateix, no ha de ser massa gran perquè ocupi massa espai o sigui difícil d'instal·lar.
Protecció
La caixa de terminals de fibra òptica ha de proporcionar una protecció adequada als cables de fibra òptica contra danys físics, pols i humitat. Trieu una caixa feta amb materials d'alta-qualitat i amb una caixa seguramecanisme de bloqueig per evitar l'accés no autoritzat. La caixa també ha de tenir segells i juntes adequats per evitar que entri humitat i pols.
Connectivitat
La caixa de terminals de fibra òptica ha de ser compatible amb el tipus de connectors de fibra òptica que utilitzeu. Els diferents tipus de connectors inclouen SC, LC i ST. Assegureu-vos de triar una caixa que pugui acomodar el tipus de connectors que utilitzeu.
Facilitat d'instal·lació
La caixa de terminals de fibra òptica ha de ser fàcil d'instal·lar i utilitzar. Busqueu una caixa que vegi amb instruccions clares i tot el maquinari de muntatge necessari. La caixa també ha de ser fàcil d'accedir i mantenir.
Preu
El preu sempre és un factor a l'hora d'escollir qualsevol producte. El cost de la caixa de terminals de fibra òptica s'ha de comparar amb les seves característiques i funcionalitat. Trieu una caixa que ofereixi una bona relació qualitat-preu i estigui dins del vostre pressupost.
Guia final de preguntes freqüents sobre la caixa de terminals de fibra òptica
P: Què és una caixa de terminals de fibra òptica?
P: Quin és el nom de la caixa de terminació de fibra?
P: Com instal·lar la caixa de terminals de fibra òptica?
P: Què és una caixa de terminació de fibra?
P: Com instal·lar i utilitzar una caixa de terminals de fibra òptica?
P: Què s'ha de notar a la caixa de terminals de fibra òptica?
P: Quin és el paper de les caixes de terminals de fibra òptica a les xarxes FTTH?
P: Quina és l'estructura d'una caixa de terminals de fibra òptica?
P: Protecció del connector de fibra òptica
P: Quines són les propietats del material de la caixa de terminals de fibra òptica?
P: Quin és el rendiment òptic d'una caixa de terminals de fibra òptica?
P: Quina diferència hi ha entre la caixa de terminals de fibra i la safata d'empalmament de fibra?
P: Quins són els avantatges d'utilitzar una caixa de terminals de fibra òptica?
P: Quins són els components d'una caixa de terminals de fibra òptica?
P: Per què utilitzar caixes de terminació de fibra?
P: Com es gestiona l'empalmament de fibra en un FTB?
P: Es pot muntar-una FTB a la paret?
