Pigtail de fibra òptica
Evolux Fiber: el vostre fabricant professional de cua de fibra òptica!
Shenzhen Evolux Fibre Co., Ltd és un proveïdor líder de solucions-de fibra òptica d'avantguarda, especialitzat en la investigació, desenvolupament, fabricació i distribució de productes de fibra òptica-d'alta qualitat. Establert l'any 2013 i amb seu a Shen Zhen, Xina, hem sorgit com un nom de confiança en el camp de la fibra òptica. Amb un fort enfocament en la innovació i la fiabilitat, ens esforcem per satisfer les demandes en evolució de la indústria global de les telecomunicacions.
Els nostres avantatges
Cartera de productes diversa
Oferim una àmplia gamma de productes de fibra òptica, des de fibres òptiques d'un -mode i multi-mode fins a fibres òptiques especialitzades per a aplicacions específiques, inclosos cables de fibra òptica, connectors, transceptors, adaptadors i accessoris relacionats per satisfer les diverses necessitats dels nostres clients.
Excel·lent assistència al client
Hem reunit un equip d'experts que estan preparats per donar suport als nostres clients. Ajuden els clients a seleccionar la solució de fibra òptica adequada i guien el procés d'implementació, permetent als clients gaudir d'una consulta pre-venda completa per al suport post-venda i assistència tècnica.
Instal·lacions avançades d'R+D
Les instal·lacions, els equips i els laboratoris especialitzats d'R+D d'última generació---ofereixen un entorn ideal per dur a terme-investigació, experimentació i proves d'avantguarda de materials, disseny i processos de fabricació de fibra òptica.
Serveis de personalització professional
Oferim opcions de personalització que permeten als clients adaptar els productes de fibra òptica a les seves necessitats específiques. El diàmetre de la fibra, el material de recobriment o el tipus de connector es poden personalitzar de manera flexible.
Product Categories
Latest Products
Fabricant de cua de fibra òptica
per a projectes de telecomunicacions, FTTH i centres de dades
Font d'empalmament-pigtails de fibra òptica preparada directament des d'EVOLUX Fiber.
Fabriquem i subministrem pigtails de fibra òptica monomode i multimode amb LC, SC, FC, ST, E2000 i altres opcions de connector. Hi ha configuracions estàndard i personalitzades disponibles per a marcs de distribució de fibra, panells de connexió, caixes de terminals, xarxes FTTH, infraestructures de telecomunicacions i sistemes de cablejat de centres de dades.
Trieu el connector, el tipus de poliment, el mode de fibra, el diàmetre del cable, la longitud, el nombre de fibres, el material de la jaqueta i l'embalatge necessari per al vostre projecte.
màrqueting.
01
Fabricant directe
Pigtails de fibra òptica estàndard i personalitzats subministrats per a clients B2B globals.
02
Mode únic i multimode
Opcions OS1, OS2 i fibra multimode per a aplicacions de telecomunicacions, FTTH, LAN i centres de dades.
03
Múltiples opcions de connector
LC, SC, FC, ST, E2000 i altres configuracions de connector disponibles.
04
Especificacions personalitzades
Seleccioneu el tipus de fibra, poliment, diàmetre del cable, longitud, recompte de fibres, codificació de colors i embalatge.
Personalitzeu la vostra cueta de fibra òptica
EVOLUX Fiber ofereix una personalització flexible de fibra òptica per a operadors de telecomunicacions, distribuïdors, integradors de sistemes, contractistes, fabricants d'equips i compradors OEM. Configureu el producte segons els vostres requisits de xarxa, instal·lació i marca.
Connector i tipus polonès
Escolliu entre LC, SC, FC, ST, E2000, MU, MT-RJ i altres tipus de connectors a petició.
Les opcions de poliment disponibles inclouen:
UPC/APC/PC, segons tipus de connector i aplicació
Tipus i rendiment de fibra
Les opcions de mode-únic i multimode estan disponibles per a diferents distàncies de transmissió i aplicacions de xarxa.
Les opcions disponibles inclouen:
- OS1 i OS2
- OM1, OM2, OM3, OM4 i OM5
- G.652D, G.657A1 i G.657A2
Altres especificacions de fibra a petició
Estructura i longitud del cable
Seleccioneu el diàmetre, el material i la longitud del cable adequats segons el vostre entorn d'instal·lació.
Les opcions disponibles inclouen:
- 0,9 mm, 2,0 mm i 3,0 mm
- Materials de PVC, LSZH i PE
- Longituds estàndard de 0,5 m a 3 m
Estructures i longituds de cables personalitzades
Recompte de fibres i codificació de colors
Els pigtails de fibra òptica es poden subministrar individualment o com a conjunts de -fibres múltiples.
Les configuracions disponibles inclouen:
- 1, 2, 4, 6, 8, 12, 24 i 48 fibres
- Seqüència estàndard de 12 colors
- Codificació de colors TIA-598 o IEC
Colors, números i etiquetes especificats pel client{0}
Etiquetes, embalatge i servei OEM
Personalitzeu els productes per a la gestió de projectes, la distribució o les vendes-privades.
Els serveis disponibles inclouen:
- Etiquetes de productes i projectes
- Codi de barres o codi QR
- Embalatge individual, conjunt o a granel
- Embalatge neutre
- Logotip del client i embalatge d'etiqueta-privada
- Marques personalitzades de cartró i informació del producte
Prova i documentació
La inspecció i la documentació es poden organitzar segons els requisits de la vostra comanda.
Els documents disponibles poden incloure:
- Fitxa de dades del producte
- Registres de proves individuals o per lots
- Informes de pèrdues d'inserció i de retorn
- Llista d'embalatge
- Certificat de conformitat
- Formats de documentació personalitzats
Procés de producció de cua de fibra òptica
Una cua de fibra òptica fiable depèn de la preparació precisa de la fibra, el muntatge del connector, el poliment, les proves i la inspecció final. EVOLUX Fiber segueix un procés de producció estructurat per ajudar a mantenir la consistència del producte i complir els requisits tècnics confirmats de cada comanda.
Preparació i inspecció del material
Abans de la producció, la fibra, els connectors, les virolles, les botes, les jaquetes i altres components es comproven amb l'especificació del producte aprovada.
Els elements d'inspecció poden incloure:
- Model de connector
- Tipus i grau de fibra
- Diàmetre de cable o buffer
- Material de la jaqueta
- Color del producte
- Aspecte dels components
- Quantitat de comanda
Aquest pas ajuda a evitar que entrin materials incorrectes al procés de producció.
Tall, pelat i neteja de fibres
La fibra òptica es talla a la longitud necessària i es prepara per al muntatge del connector.
El procés inclou:
- Mesurar i tallar la fibra
- Tracció de la jaqueta exterior o amortidor
- Pelar el recobriment de fibra
- Neteja de la fibra nua
- Inspecció de la fibra preparada
- La preparació acurada de la fibra ajuda a reduir la contaminació i els danys físics abans de la terminació.
Muntatge i curat de connectors
La fibra preparada s'insereix a la virola del connector i es fixa segons el procés de terminació requerit.
Aquesta etapa pot incloure:
- Preparació d'adhesius
- Inserció de fibra
- Col·locació del connector
- Muntatge de virola
- Curat-controlat per temperatura
- Muntatge de maleta i carcassa
El posicionament i el curat correctes són importants per mantenir l'estabilitat mecànica i el rendiment òptic.

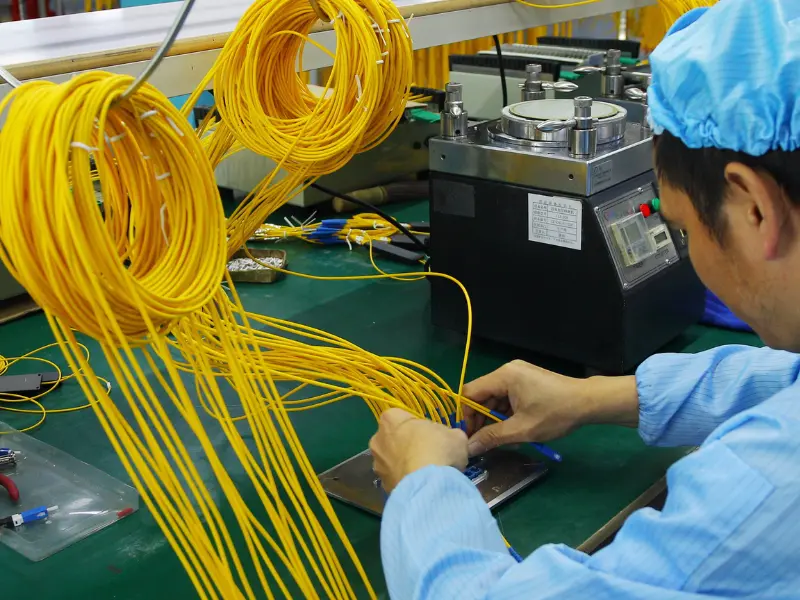

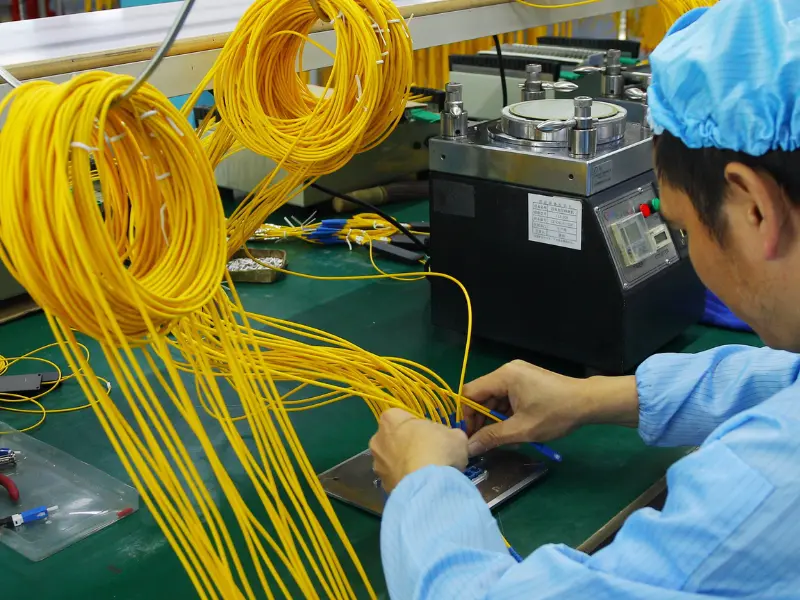

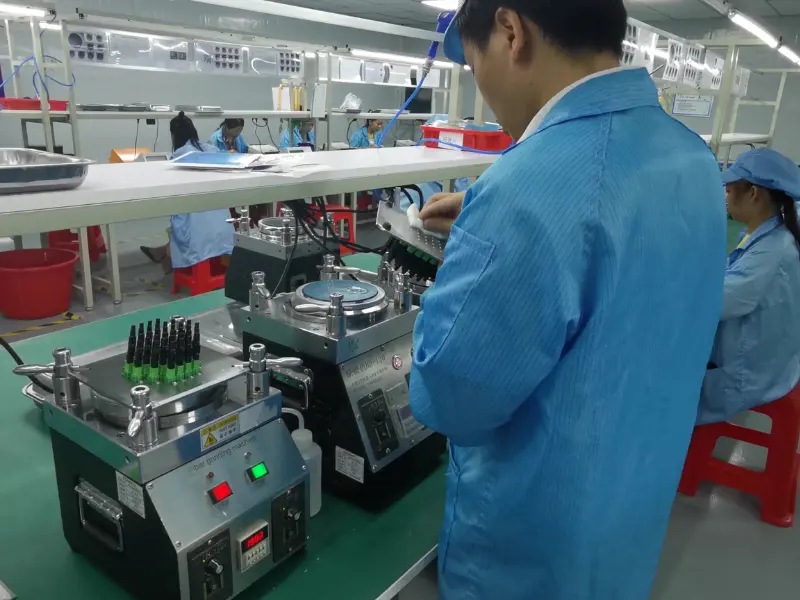

Polit de punta de precisió
Després del curat, la virola del connector es polia per crear la geometria de la cara{0}extrem necessària.
El procés de polit es selecciona segons el tipus de connector i els requisits de poliment, incloses les configuracions UPC o APC.
El procés pot implicar:
- Eliminació de l'excés de-fibra
- Polit gruixut
- Polit fi
- Acabat final
- Finalitzar-la neteja facial
El polit controlat ajuda a reduir les ratllades, els defectes i la pèrdua òptica excessiva.

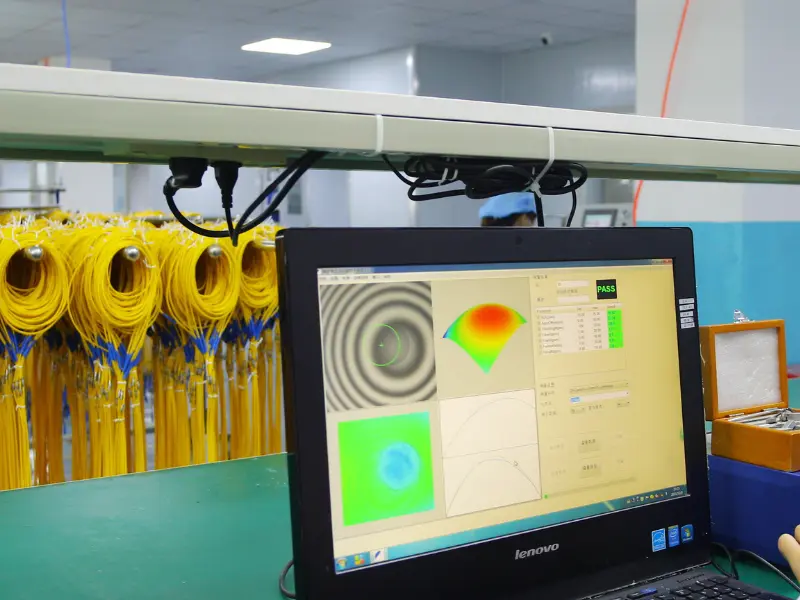

Proves òptiques i inspecció de cara-final
Els connectors acabats s'inspeccionen i es posen a prova d'acord amb les especificacions del producte i els requisits de qualitat acordats.
Els elements d'inspecció poden incloure:
- Inspecció de la cara-extrem del connector
- Prova de pèrdua d'inserció
- Prova de pèrdua de retorn
- Prova de continuïtat
- Verificació de polaritat
- Confirmació de la-seqüència de color de la fibra
- Verificació de la-longitud del producte
Els registres de proves individuals o per lots es poden discutir segons els requisits de la comanda.
Inspecció final, etiquetatge i embalatge
Abans de l'enviament, les coles de fibra òptica completades es comproven amb els detalls de la comanda confirmada.
La inspecció final pot cobrir:
- Tipus de connector
- tipus polonès
- Mode de fibra
- Longitud del producte
- Recompte de fibra
- Codificació de colors
- Informació de l'etiqueta
- Aspecte del producte
- Quantitat d'embalatge
A continuació, els productes s'instal·len amb taps de protecció contra la pols, s'etiqueten i s'embalen segons el mètode d'envasament acordat.
Sol·liciteu els detalls de producció
Una cua de fibra acostuma a tenir un connector òptic pre-instal·lat en un extrem i on l'altre extrem s'utilitza la fibra nua per fusionar-se amb una altra fibra. Les cues poden tenir connectors femenins o mascles. Els pigtails de fibra òptica solen desenganxar-se per tal de ser empalmats i després protegits en una safata d'empalmament de fibra amb un protector d'unió d'empalmament mecànic o tèrmic.
Classificació de les coles de fibra òptica
Per tipus de fibra
Les cues de fibra òptica es divideixen en dos tipus principals: fibra d'un-mode (de color groc) i de fibra multimode (de color taronja). Els pigtails de fibra òptica multimode utilitzen cables de fibra multimode a granel amb especificacions de 62,5/125 micres o 50/125-micres, acabats amb connectors de fibra òptica multimode en un extrem. A més, els cables de fibra multimode 10G (OM3 o OM4) estan disponibles en coles de fibra òptica, que solen distingir-se per un color de jaqueta aqua. D'altra banda, els cables de fibra -mode únic utilitzen cables de fibra-mode únic de 9/125 micres i s'acaben amb connectors de fibra monomode en un extrem.
Hi ha una varietat de coles de fibra òptica disponibles. cadascun acabat amb un connector diferent. Els connectors de cable pigtail d'ús habitual inclouen una varietat d'opcions, com ara pigtail de fibra LC, pigtail de fibra SC, pigtail de fibra ST, pigtail de fibra FC, pigtail de fibra MT-RJ, pigtail de fibra E2000 i altres. Cada connector té avantatges i és adequat per a diferents aplicacions i sistemes. Fem una ullada més de prop a alguns dels que s'utilitzen habitualment:
● Cua de fibra òptica SC:El connector de cable de cua SC presenta un disseny de desconnexió no-òptic amb una virola de zirconia pre-radiada de 2,5 mm o d'aliatge inoxidable. La cua de fibra SC és coneguda per la seva rendibilitat-cost i el seu ús generalitzat en aplicacions de mesurament, proves i proves de CATV, LAN, WAN.
● Cua de fibra òptica FC:La cua de fibra FC utilitza el cos metàl·lic dels connectors òptics FC i té una estructura de tipus cargol-con virolles ceràmiques d'alta-precisió. Els pigtails de fibra òptica FC i els productes relacionats tenen una àmplia aplicació a les connexions de fibra òptica general.
● Pigtail de fibra òptica ST:El connector de cua ST és especialment popular per a aplicacions LAN de fibra òptica multimode. Té una virola estesa de 2,5 mm de diàmetre feta de ceràmica (zirconia), aliatge inoxidable o plàstic. Els pigtails de fibra ST s'utilitzen habitualment en aplicacions de telecomunicacions, indústria, mèdiques i sensors.
Per entorn d'aplicació
Hi ha cables de cua especialitzats, coneguts com a coles de fibra blindades i coles de fibra impermeables, dissenyats per suportar entorns durs i extrems.
● Cua blindada:Les cues de fibra òptica blindades estan construïdes amb un tub d'acer inoxidable o un altre material d'acer fort dins de la jaqueta exterior. Aquest disseny proporciona una protecció addicional per a la fibra i millora la fiabilitat global de la xarxa. També ajuda a prevenir els danys causats pels rosegadors, les obres de construcció o el pes d'altres cables.
● Pigtail impermeable:La cua de fibra impermeable està dissenyada amb una unitat impermeable reforçada d'acer inoxidable i una jaqueta exterior blindada de PE (polietilè). Aquest tipus de cua és molt adequat-per a entorns durs, com ara torres de comunicació, instal·lacions de CATV i aplicacions militars. El cable de cua impermeable ofereix una excel·lent duresa, resistència a la tracció i un rendiment fiable, el que el fa ideal per a connexions exteriors.
Les coles de fibra òptica tenen diversos recomptes de fibres, com ara 1, 2, 4, 6, 8, 12, 24 i 48 fils. El disseny de la cua depèn del recompte de fibres.
● Cua de fibra òptica simplex:Aquest tipus conté una fibra i un únic connector en un extrem.
● Pigtail de fibra òptica dúplex:Una cua dúplex presenta dues fibres i dos connectors en un extrem, amb cada fibra normalment marcada com "A" o "B", o utilitzant botes de connector de diferents colors per indicar la polaritat.
De la mateixa manera, els pigtails amb 4, 6, 8, 12, 24, 48 i fins i tot més de 48 fibres tenen les seves característiques respectives, adaptant-se a les necessitats específiques de diverses aplicacions i sistemes.
Nota: els pigtails de fibra tenen connectors femenins (utilitzats en panells de connexió per a connexions fàcils) o connectors masculins (connectats directament als transceptors òptics per a la transmissió del senyal).
Avantatges de les coles de fibra òptica
Facilitat d'instal·lació
Els pigtails de fibra òptica inclouen connectors pre-terminats, de manera que són fàcils d'instal·lar i redueixen la necessitat de terminació-in situ. Això simplifica el procés d'instal·lació i estalvia temps.
Terminacions coherents i{0}}d'alta qualitat
Els pigtails es tanquen de fàbrica, cosa que garanteix terminacions coherents i{0}}d'alta qualitat. Això minimitza el risc d'error humà durant les terminacions del camp, donant lloc a un millor rendiment general.
Compatibilitat
Els pigtails es poden acabar amb diversos tipus de connectors, com SC, LC, ST o altres, garantint la compatibilitat amb diferents equips i sistemes. Aquesta capacitat d'adaptació és valuosa en diversos entorns de xarxa.
Pèrdua de senyal reduïda
Les terminacions de fàbrica i la precisió en l'alineació del connector ajuden a minimitzar la pèrdua de senyal i a garantir una transmissió eficient de la llum. Això és crucial per mantenir el rendiment i la integritat de la xarxa de fibra òptica.
Aplicació de la fibra òptica Pigtail
Terminació de cables de fibra òptica
Els pigtails de fibra òptica s'utilitzen habitualment per acabar cables de fibra òptica, que s'utilitzen per transmetre senyals òptics a llargues distàncies. Els pigtails es connecten al cable de fibra òptica i després es connecten o acaben amb un connector òptic a un altre component del sistema, com ara un panell de connexió o un transceptor òptic.
Construcció de xarxes de fibra òptica
Els pigtails de fibra òptica s'utilitzen àmpliament en la construcció de xarxes de fibra òptica, on s'utilitzen per connectar diversos components, com ara transceptors òptics, amplificadors òptics i divisors òptics. Proporcionen una connexió fiable i eficient entre aquests components, assegurant la correcta transferència de senyals òptics dins de la xarxa.
Centres de dades
Els pigtails de fibra òptica també s'utilitzen als centres de dades per connectar transceptors òptics i panells de connexió. Això permet als centres de dades gestionar grans quantitats de trànsit de dades de manera eficient i amb una pèrdua de senyal mínima, garantint una transferència de dades fiable i d'alta-velocitat.
Proves i Manteniment
Els pigtails de fibra òptica també s'utilitzen en proves i manteniment de sistemes de fibra òptica. Proporcionen una manera còmoda de provar senyals òptics sense interrompre el cable principal de fibra òptica, cosa que facilita la identificació i la resolució de problemes.
Les coles de fibra òptica requereixen una instal·lació i una terminació adequades per garantir un rendiment òptim. Explorem el procés--pas a pas tant per a la instal·lació com per a la terminació, juntament amb alguns consells de manteniment.
Procés d'instal·lació
Comenceu preparant el cable de fibra òptica, assegurant-vos que estigui net i lliure de danys o torçaments. Peleu la jaqueta exterior del cable amb un pelador de fibra, deixant al descobert els fils de fibra. Netegeu les fibres exposades amb tovalloletes-sense pelusa i alcohol isopropílic per eliminar la brutícia o els contaminants. Prepareu la cua pelant el seu recobriment protector, deixant una petita longitud de fibra nua. Alineeu els extrems pelats del cable i la cua, assegurant-vos que estiguin alineats correctament per a l'empalmament de fusió o els connectors mecànics. Utilitzeu empalmes de fusió o connectors mecànics per unir les fibres de manera segura. Protegiu l'empalmament o el punt de connexió amb tubs termocontraíbles o botes de connector. Proveu la cua instal·lada amb un mesurador de potència òptic per verificar la força del senyal. Les aplicacions i indústries habituals que utilitzen coles de fibra òptica inclouen telecomunicacions, centres de dades, instal·lacions mèdiques i automatització industrial. Són essencials per connectar diversos dispositius com ara commutadors, encaminadors, transceptors i panells de connexió.
Procés de terminació
Comenceu preparant el cable de fibra òptica de la mateixa manera que s'esmenta en el procés d'instal·lació. Peleu la jaqueta exterior del cable per exposar les fibres. Netegeu els dos extrems del cable amb tovalloletes-sense pelusa i alcohol isopropílic per eliminar qualsevol contaminació. Prepareu el connector traient-ne la tapa protectora i netejant-lo també. Inseriu cada fibra a la ranura corresponent de la virola del connector. Connecteu de manera segura el cos del connector per proporcionar alleujament de la tensió per a les fibres acabades. Inspeccioneu i netegeu qualsevol excés d'adhesiu o residus al voltant de la zona del connector. Proveu cada pigtail acabat amb un mesurador de potència òptic per garantir una transmissió adequada del senyal. Per mantenir un rendiment òptim de les coles de fibra òptica, és necessària una inspecció i neteja periòdiques. Eviteu doblegar-los o torçar-los excessivament, ja que això pot provocar pèrdua o trencament del senyal. A més, manteniu-los protegits de la pols i la humitat.
Factors a tenir en compte abans de triar una coleta de fibra òptica
Tipus de fibra
El primer que cal tenir en compte a l'hora d'escollir el cable de fibra òptica és el tipus de fibra. Hi ha dos tipus principals de fibra: mono-mode i multimode. La fibra d'un -mode està dissenyada per a la transmissió de llarga-distància, mentre que la fibra multimode és més adequada per a distàncies més curtes. Si esteu transmetent dades a llargues distàncies, us recomanem que utilitzeu fibra d'-mode únic. Si esteu transmetent dades a distàncies més curtes, n'hi haurà prou amb fibra multimode.
Mida del nucli
La mida del nucli d'un cable de fibra òptica es refereix al diàmetre del nucli de vidre o plàstic que porta el senyal de llum. La mida del nucli afecta tant l'amplada de banda com les capacitats de distància del cable. En termes generals, les mides de nucli més grans són millors per a distàncies més curtes i amplades de banda més baixes, mentre que les mides de nucli més petites són millors per a distàncies més llargues i amplades de banda més grans.
Material de la jaqueta
El material de la jaqueta d'un cable de fibra òptica és important, ja que protegeix la fibra dels danys i dels factors ambientals. Hi ha diversos materials de jaqueta per triar, inclosos PVC, LSZH i Plenum. El PVC és el material de la jaqueta més comú i és adequat per a la majoria d'aplicacions. Les jaquetes LSZH (Low Smoke Zero Halogen) s'utilitzen en entorns on el fum i els fums tòxics poden ser un perill, com ara en avions o submarins. Les jaquetes plenum s'utilitzen en espais de tractament d'aire, com ara edificis d'oficines.
Tipus de connector
El tipus de connector és un altre factor important a tenir en compte a l'hora d'escollir el cable de fibra òptica. Hi ha diversos tipus de connectors disponibles, com SC, FC, ST i LC. El tipus de connector que trieu dependrà de l'equip al qual us connecteu i de la distància entre ells.
Entorn d'instal·lació
Finalment, voldreu tenir en compte l'entorn d'instal·lació a l'hora de triar el cable de fibra òptica. Els diferents entorns requereixen diferents tipus de cable. Per exemple, si instal·leu un cable en un entorn exterior dur, voldreu triar un cable dissenyat per a ús a l'aire lliure i que pugui suportar l'exposició als elements. Si instal·leu un cable en un centre de dades, voldreu triar un cable que sigui fàcil d'instal·lar i gestionar.
Ús de consells per a la cua de fibra òptica
Mantingueu els connectors del cable nets i secs
Abans d'utilitzar cables de fibra òptica, netegeu els connectors del cable i dels cables o ports als quals està connectat el cable. Els connectors es poden contaminar fàcilment amb pols, olis de les mans, residus de pel·lícules condensats dels vapors d'aire i recobriments que queden després de l'evaporació de l'aigua i els dissolvents. La humitat també pot corroir les terminacions dels cables, de manera que emmagatzemeu els cables en zones seques.
Deixeu els taps antipols oberts fins que estigui llest per connectar-se
Els taps antipols mantenen els contaminants i la humitat allunyats del connector i el protegeixen dels danys. Després de treure una tapa antipols, inspeccioneu i netegeu la virola abans de connectar-la a un altre cable o dispositiu. Utilitzeu només productes de neteja destinats a connectors de fibra òptica.
Preneu-ho amb calma
Els cables de fibra són extremadament duradors i consisteixen en revestiments, recobriments i jaquetes que protegeixen els delicats fils de vidre i proporcionen resistència. Tot i així, si es manipulen malament, els fils de vidre es poden fracturar, cosa que afecta la transmissió del senyal.
Prova de punts de fracàs
Superar el radi de flexió o les classificacions de resistència a l'aixafament del cable pot afectar el rendiment, així que utilitzeu un localitzador visual d'errors (VFL) per trobar els punts de fallada o un mesurador de potència per determinar si hi ha pèrdua de senyal.
Eviteu cables enredats
Cables de fibra òptica en bobina i connectors segurs amb fixacions de tipus ganxo i bucle. Atès que els cables comprimits podrien causar pèrdua de senyal, eviteu utilitzar llaços de plàstic. Quan els llaços de cremallera siguin l'única solució, enganxeu-los sense problemes.
Guia de preguntes més freqüents sobre la cua de fibra òptica
P: Per a què serveixen els pigtails de fibra?
P: Quina diferència hi ha entre una cueta i un cordó de connexió?
P: Què és la cua de fibra òptica?
P: Com provar els connectors?
P: Quina mida té una cua de fibra?
P: Quins són els tipus de coles de fibra?
P: On s'utilitzen les coles de fibra?
P: Quina diferència hi ha entre un cable de fibra i un cable de connexió?
P: Quins tipus de pigtail de fibra òptica hi ha disponibles?
P: Quina és la longitud d'ona d'una cua de fibra òptica?
P: Quina és la distància màxima que una cua de fibra òptica pot transmetre senyals?
P: Com funciona una cua de fibra?
P: Quin és el connector de cua més comú que s'utilitza àmpliament?
P: On utilitzem les articulacions de cua?
P: Com empalmes les cues?
P: Què és una cua de mode únic?
P: Com substituir un connector de coleta?
P: Quins són els avantatges dels-pigtails de fibra òptica prèviament acabats?
P: Quina és la tensió màxima de tracció per a les coles de fibra òptica?
P: Les cues de fibra òptica són adequades per a aplicacions a l'aire lliure?
Com a un dels principals fabricants i proveïdors de cua de fibra òptica a la Xina, us donem la benvinguda a comprar pigtail de fibra òptica en estoc aquí a la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i baix preu. Per obtenir una llista de preus i una mostra gratuïta, poseu-vos en contacte amb nosaltres ara.
