Evolux Fiber: el vostre fabricant professional de connectors de fibra òptica!
Shenzhen Evolux Fiber Co., Ltd és un proveïdor líder de solucions de fibra òptica d'avantguarda, especialitzat en la investigació, desenvolupament, fabricació i distribució de productes de fibra òptica d'alta qualitat. Establert l'any 2013 i amb seu a Shen Zhen, Xina, hem sorgit com un nom de confiança en el camp de la fibra òptica. Amb un fort enfocament en la innovació i la fiabilitat, ens esforcem per satisfer les demandes en evolució de la indústria global de les telecomunicacions.
Els nostres Avantatges
Cartera de productes diversa
Oferim una àmplia gamma de productes de fibra òptica, des de fibres òptiques monomode i multimode fins a fibres òptiques especialitzades per a aplicacions específiques, inclosos cables de fibra òptica, connectors, transceptors, adaptadors i accessoris relacionats per satisfer les diverses necessitats dels nostres clients. .
Excel·lent assistència al client
Hem reunit un equip d'experts que estan preparats per donar suport als nostres clients. Ajuden els clients a seleccionar la solució de fibra òptica adequada i guien el procés d'implementació, permetent als clients gaudir d'una consulta prevenda completa fins al suport postvenda i assistència tècnica.

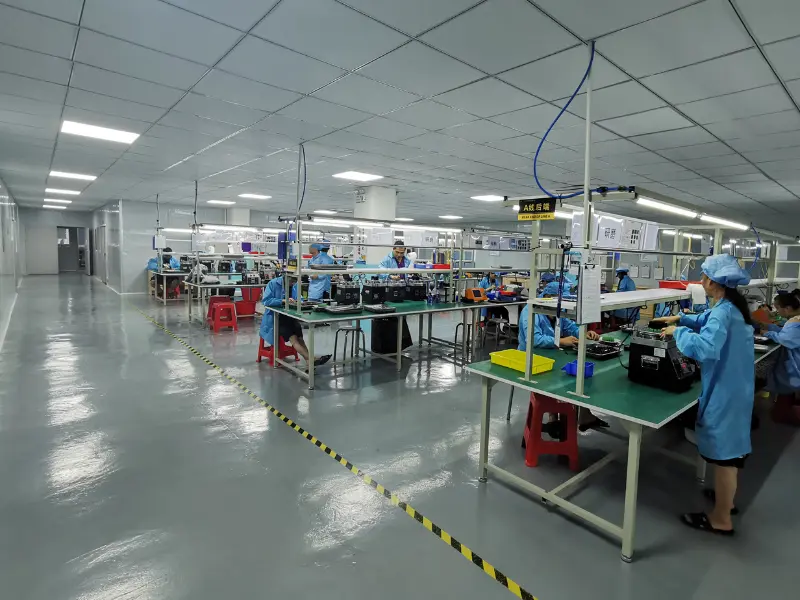

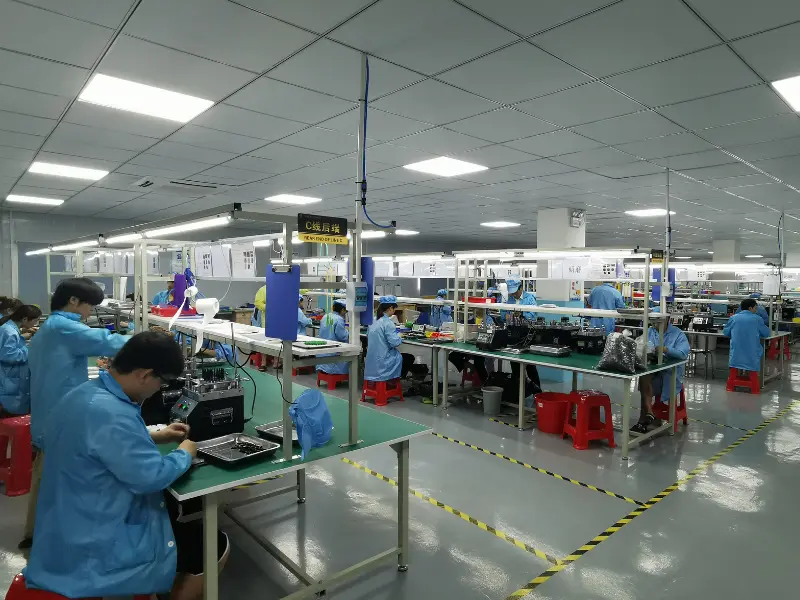

Instal·lacions avançades d'R+D
Les instal·lacions d'R+D d'última generació, els equips i els laboratoris especialitzats ofereixen un entorn ideal per dur a terme investigacions, experimentació i proves d'avantguarda de materials de fibra òptica, disseny i processos de fabricació.
Serveis de personalització professional
Oferim opcions de personalització que permeten als clients adaptar els productes de fibra òptica a les seves necessitats específiques. El diàmetre de la fibra, el material de recobriment o el tipus de connector es poden personalitzar de manera flexible.
Categoria de producte
Productes més recents
Un connector de fibra òptica és un dispositiu utilitzat per enllaçar fibres òptiques, facilitant la transmissió eficient de senyals lluminosos. Un connector de fibra òptica permet una connexió i desconnexió més ràpides que l'empalmament. N'hi ha de diversos tipus com SC, LC, ST i MTP, cadascun dissenyat per a aplicacions específiques.
Connectors Lucent (LC)
Els connectors LC tenen algunes de les virolles més petites, que mesuren 1 1/4 mm, que és aproximadament la meitat de la mida d'un connector ST. La seva petita mida els situa a la categoria de terminacions de factor de forma petita. Aquests connectors funcionen bé per a transceptors multimode i cables monomode.
Connectors estàndard (SC)
Els connectors SC tenen una virola de 2 1/2 mm que s'enganxa netament al seu lloc. L'ús d'un moviment d'empenta i tracció assegura el connector. Aquest tipus de terminacions tenen alts nivells de rendiment, que juntament amb una baixada de preus des de la seva introducció, ha contribuït a la seva gran popularitat en múltiples aplicacions. De fet, moltes aplicacions anteriors de connectors ST ara utilitzen connectors SC, ja que SC es va inventar per substituir ST tant en telecomunicacions com en comunicacions de dades.
Connectors ST
Els connectors ST es troben entre els tipus de connectors de cable de fibra més antics. Fins al 2005, aquesta marca patentada de connectors AT&T es va classificar com una de les terminacions de fibra més populars. Tot i que les solucions que solucionen alguns problemes que presenten els connectors ST han substituït aquests connectors, segueixen sent populars. Avui en dia, el seu cost és baix a causa de la seva edat, cosa que els converteix en una opció per a projectes que tinguin en compte el pressupost. El disseny dels connectors ST és una virola de 2 1/2 mm que té una connexió d'estil baioneta entre les fibres mitjançant un adaptador. Aquestes virolles utilitzen un disseny de càrrega de molla que pot dificultar la instal·lació tret que les peces tinguin un seient precís, tot i que una ranura amb clau ajuda a alinear les virolles per a la connexió.
Connectors de nucli de virola (FC).
Els connectors FC són alguns dels més populars per utilitzar-los amb connexions monomode abans de la introducció dels connectors LC i SC. Aquests utilitzen una virola de tipus cargol amb clau. Tanmateix, el procés de cargol de la virola requereix més temps i esforç en comparació amb els connectors SC encaixats. El disseny de cargol evita interrupcions de la connexió, fins i tot quan algú estira el cable o el sistema té aplicacions en zones amb molt de moviment. El vídeo sobre fibra és un ús per a aquest tipus de connectors a causa del flux constant de dades a través del cable i la seguretat del connector. Igual que els connectors ST i SC, les terminacions FC utilitzen una virola de 2 1/2 mm. Amb un adaptador híbrid, qualsevol pot crear un pont entre aquests tipus de connectors.
Connectors òptics de posició múltiple (MPO).
MTP és la marca comercial de connectors MPO. Els connectors MTP i MPO són els mateixos, tret que la marca MTP té un ús específic per a aplicacions d'alt rendiment, mentre que MPO funciona en situacions més mecàniques. Aquests dos connectors solen connectar cables de cinta amb múltiples fibres. Aquests connectors tenen de dues a sis files de 12 o 16 fibres. Els connectors MPO amb 12 fibres per fila poden tenir de dues a sis files, amb dues el nombre més comú. Els connectors que tenen 16 fibres per fila no tenen més de dues files. Les connexions entre virolles utilitzen agulles i forats per acoblar els extrems de la fibra amb un altre cable o un dispositiu electrònic. Molt sovint, aquest tipus de connector té aplicacions en enllaços d'alta velocitat que utilitzen multimode o per a agrupacions de cables preterminades.
Connectors MT-RJ
Avui dia, els connectors MT-RJ han desaparegut de l'ús. Tanmateix, alguns sistemes encara poden requerir aquests connectors per a les reparacions. MT-RJ només funciona per a cables multimode amb fibres dúplex. Ambdues fibres entren a la virola que es connecta a la seva meitat acoblada amb agulles i forats, similars a les terminacions MPO. També existeixen algunes variacions plug-and-jack en aquest tipus de connector.
Aplicació del connector de fibra òptica
Internet i xarxes d'àrea local (LAN)
Els cables de fibra òptica permeten una major amplada de banda en comparació amb altres opcions de cable. Els usos habituals de les xarxes inclouen la fibra òptica per oferir connectivitat a Internet i LAN a tot un edifici. El cable de fibra òptica funciona especialment bé a distàncies superiors a 90 metres i quan es transporten connexions de velocitat gigabit. Tant la LAN com l'Internet d'alta velocitat utilitzen cable de fibra òptica multimode. Moltes empreses avui tenen cables de fibra que van als armaris de telecomunicacions que després transfereixen el senyal al cable Cat5 basat en coure i altres cables. Aquests cables porten el senyal a ordinadors i telèfons. Tanmateix, aquesta pràctica d'utilitzar convertidors de mitjans o armaris de telecomunicacions pot desaparèixer amb el temps. Les innovacions en tecnologia de fibra òptica, els alts costos de manteniment d'armaris de telecomunicacions i la reducció dels preus de la fibra òptica poden convertir totes les xarxes de fibra en la norma.
Antena comunitària de televisió (CATV) i altres telecomunicacions
Antena comunitària de televisió i altres empreses de telecomunicacions sovint prefereixen cable de fibra òptica per lliurar els seus senyals a causa del menor cost a llargues distàncies amb menys pèrdues i una amplada de banda més gran en comparació amb les tecnologies més antigues. A més, cada parell de fibres transmissor i receptor pot transportar més senyals de veu i vídeo. En comparació amb els mètodes de lliurament per cable, la fibra òptica pot anar 100 vegades més lluny i més d'1,000 vegades més ràpid. CATV pot utilitzar cablejat de fibra òptica monomode per a la seva major amplada de banda i menor pèrdua.
Xarxes d'utilitat pública
Els serveis públics, com les empreses elèctriques o les instal·lacions municipals de tractament d'aigües, utilitzen la fibra òptica de diverses maneres. Poden tenir càmeres de seguretat de TV en circuit tancat (CCTV) connectades amb fibra òptica i una xarxa que connecta diversos llocs per proporcionar dades en temps real sobre les operacions. Les companyies elèctriques, per exemple, van reconèixer la interferència dels seus equips de producció i distribució en els cables de comunicacions tradicionals i van fer un primer canvi a la fibra òptica. Els serveis d'emergència de la ciutat també utilitzen fibra òptica amb CCTV, tecnologia sense fil i càmeres de trànsit per integrar les comunicacions i l'intercanvi d'informació entre els responents. A més, la connectivitat de fibra a través de xarxes a la ciutat pot oferir una amplada de banda més gran per acomodar un gran nombre de treballadors de la ciutat al sistema que accedeixen a la informació alhora.
Xarxes industrials
Igual que amb les companyies elèctriques, la interferència electromagnètica també té un paper important en l'elecció dels productes de comunicació utilitzats en les empreses industrials. El soroll elèctric de l'equip pot causar problemes greus amb el cable no apantallat. Però no fa el mateix amb la fibra òptica. Amb moltes instal·lacions industrials que passen a operacions intel·ligents amb dispositius connectats entre ells i Internet a través d'una xarxa, la connectivitat fiable és vital. Per a aplicacions industrials, els connectors han de tenir unes fixacions fermes que no es puguin desplaçar fàcilment, fins i tot per vibracions constants causades per la maquinària que funcioni a prop.
Els connectors de fibra òptica són únics. Els cables de fibra transmeten polsos de llum en lloc de senyals elèctrics, de manera que les terminacions han de ser molt més precises. En lloc de permetre simplement que els pins facin contacte metall amb metall, els connectors de fibra òptica han d'alinear perfectament les fibres de vidre microscòpiques per permetre la comunicació. Tot i que hi ha molts tipus diferents de connectors de fibra, comparteixen característiques de disseny similars.
Simplex vs. dúplex:Simplex significa 1 connector per extrem mentre que dúplex significa 2 connectors per extrem. Hi ha tres components principals d'un connector de fibra: la virola, el cos del connector i el mecanisme d'acoblament.
virola:Es tracta d'una estructura prima (sovint cilíndrica) que en realitat conté la fibra de vidre. Té un centre buit que forma una presa ferma a la fibra. Les virolles solen estar fetes de ceràmica, metall o plàstic d'alta qualitat, i normalment aguantaran un fil de fibra.
Cos del connector:Es tracta d'una estructura plàstica o metàl·lica que subjecta la virola i s'uneix a la jaqueta i reforça els membres del propi cable de fibra.
Mecanisme d'acoblament:Aquesta és una part del cos del connector que manté el connector al seu lloc quan es connecta a un altre dispositiu (un interruptor, una NIC, un acoblador de mampares, etc.). Pot ser un clip de pestell, una femella d'estil baioneta o un dispositiu similar.
Pas 1: coneixeu el recompte de fibres i el tipus de connector
Trieu el tipus de connector en funció del vostre equip existent i plans a llarg termini. Seleccioneu el connector LC si utilitzeu el mòdul SFP més comú. Si utilitzeu un mòdul QSFP28, podeu triar un connector MPO o LC. SC i LC són les opcions més habituals, MPO és per a centres de dades d'alt rendiment i connectors VSSF com CS i SN són per a aplicacions de cablejat de fibra 400G i més enllà.
Pas 2: Conegueu el tipus de fibra
Igual que el cable de fibra, els connectors de fibra òptica es poden classificar habitualment en mode únic i multimode. La fibra de mode únic permet que un mode de llum es propagui simultàniament, oferint la distància de transmissió més llarga. El multimode permet que molts modes de llum es propaguin a través de la fibra, suportant una distància molt curta però reduint els costos de cablejat. Aquests connectors de fibra solen tenir codis de colors diferents per identificar-los fàcilment. Els connectors de mode únic solen tenir cobertes blaves o verdes, mentre que els connectors multimode OM1/OM2 tenen cobertes beix, l'OM3 té un color aqua i l'OM4 amb un color magenta.
Pas 3: Conegui el tipus polonès

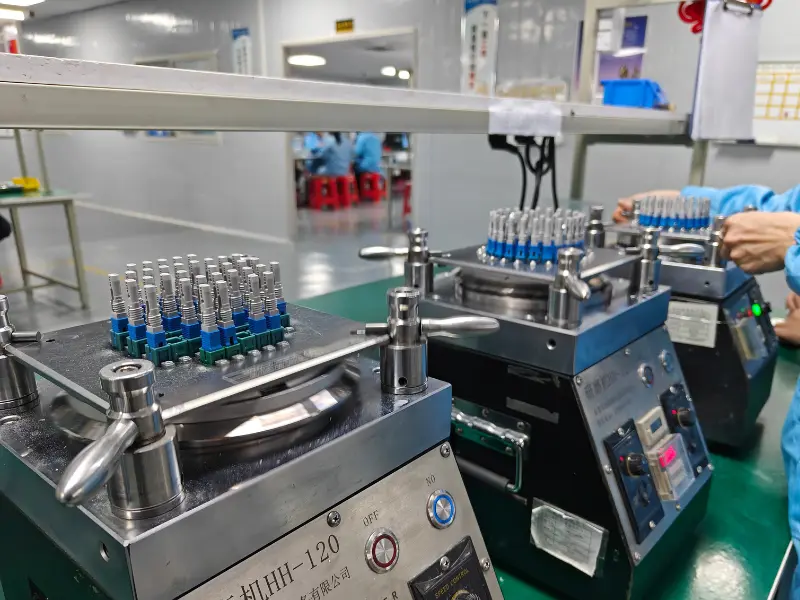

Recordeu el tipus polonès. Els connectors de fibra òptica estan disponibles en poliment PC, UPC i APC. Un poliment diferent ofereix rendiment i diferència de cost. Consulteu-los amb el vostre proveïdor abans de fer la comanda.
Consells per al connector de fibra òptica
Netegeu els vostres connectors
Un dels passos més importants per mantenir els cables i connectors de fibra és netejar-los regularment i a fons. La brutícia, la pols, l'oli i altres contaminants poden afectar la qualitat i el rendiment dels vostres senyals òptics, causar atenuació, reflexió i interferències, i fins i tot danyar el nucli de la fibra o la cara final del connector. Per netejar els connectors, hauríeu d'utilitzar una tovallola sense pelusa, un casset de neteja o un recipient d'aire comprimit, segons el tipus i la mida del connector. També hauríeu d'inspeccionar els connectors abans i després de netejar-los amb un microscopi o una sonda de vídeo per assegurar-vos que estiguin lliures de residus i rascades.
Emmagatzemeu els vostres cables correctament
Un altre factor clau per mantenir els cables i connectors de fibra és emmagatzemar-los correctament quan no estiguin en ús o en trànsit. Heu d'evitar exposar els cables a temperatures extremes, humitat, llum solar, productes químics o tensió mecànica, ja que poden degradar el material de la fibra, causar esquerdes o trencar el cable. També hauríeu d'enrotllar els cables amb cura i sense problemes, seguint el radi de flexió recomanat i evitant torçaments, girs o nusos. Heu d'etiquetar els cables clarament i utilitzar taps, bosses o estoigs protectors per evitar la pols i els danys als connectors.
Proveu els vostres cables regularment
Per assegurar-vos que els vostres cables i connectors de fibra funcionen bé i ofereixen el rendiment esperat, hauríeu de provar-los regularment amb les eines i els mètodes adequats. Heu de mesurar la potència òptica, l'atenuació i la pèrdua dels vostres cables amb un mesurador de potència, una font de llum o un reflectòmetre òptic de domini temporal (OTDR). També hauríeu de comprovar la qualitat i la integritat dels vostres senyals òptics amb un analitzador d'espectre òptic (OSA) o un analitzador de modulació òptica (OMA). Heu de comparar els resultats de les proves amb les especificacions i estàndards del vostre sistema i identificar qualsevol problema o anomalia.
Repareu o substituïu els vostres cables si cal
De vegades, malgrat els vostres millors esforços, els vostres cables i connectors de fibra poden patir danys, desgast o fallades que no es poden arreglar mitjançant la neteja o la prova. En aquest cas, hauríeu de reparar o substituir els cables tan aviat com sigui possible per evitar més problemes o temps d'inactivitat. Hauríeu d'utilitzar un empalmador de fusió o un empalmador mecànic per unir fibres trencades o tallades, seguint les instruccions i precaucions de seguretat del fabricant. També hauríeu d'utilitzar connectors, adaptadors i cables de connexió compatibles i d'alta qualitat per connectar o substituir els vostres cables i evitar barrejar diferents tipus o graus de fibra.
Forma el teu personal i segueix les bones pràctiques
Finalment, una de les maneres més efectives de mantenir els seus cables i connectors de fibra és formar el seu personal i seguir les millors pràctiques per manipular, instal·lar i operar el seu sistema de fibra. Heu d'educar el vostre personal sobre els conceptes bàsics de la fibra òptica, els tipus i característiques dels cables i connectors de fibra, els perills potencials i els riscos de treballar amb fibra i els procediments i tècniques adequats per netejar, emmagatzemar, provar, reparar i substituir la fibra. components. També hauríeu de seguir els estàndards i directrius de la indústria per a la instal·lació, la terminació i la certificació de fibra, i documentar les vostres activitats i registres de manteniment.
Guia de PMF definitiva sobre connectors de fibra òptica
P: Què és un connector de fibra òptica?
P: Quins són els connectors de fibra més comuns?
P: Com puc identificar un connector de fibra òptica?
P: Quina diferència hi ha entre un connector de fibra òptica i un empalmament?
P: Per què els connectors de fibra són tan cars?
P: Quina diferència hi ha entre els connectors de fibra blau i verd?
P: Quina diferència hi ha entre els connectors de fibra LC i SC?
P: Quin és millor connector SC o LC?
P: Com es pot distingir entre un connector ST i un connector SC?
P: Què significa el connector MU?
P: Quina és l'estructura dels connectors de fibra òptica?
P: Com es posen a prova els connectors de fibra?
P: Quan i com netejar els connectors de fibra òptica?
P: Com seleccionar el connector de fibra òptica adequat?
P: Què he de fer si instal·lo un connector SC però necessito un tipus LC?
P: Com connecteu el cable de fibra òptica al connector?
P: Com connecteu dos connectors de cable de fibra òptica?
P: Per què he de netejar els connectors de fibra òptica?
P: Puc un connector de fibra òptica?
P: Què són els connectors SC?
Com a un dels principals fabricants i proveïdors de connectors de fibra òptica a la Xina, us donem la benvinguda a comprar connectors de fibra òptica en estoc aquí a la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i baix preu. Per obtenir una llista de preus i una mostra gratuïta, poseu-vos en contacte amb nosaltres ara.
