Solució FTTH ODN per a un desplegament ràpid i fiable d'accés de fibra
L'Evolux subministra components de fibra òptica passiva única-per a xarxes d'accés FTTH, FTTx i PON, inclosos connectors SC/APC, adaptadors, col·legues, cables de connexió, divisors PLC i caixes de terminals.
Solució FTTH ODN per a un desplegament ràpid i fiable d'accés de fibra
L'Evolux subministra components de fibra òptica passiva única-per a xarxes d'accés FTTH, FTTx i PON - Connectors SC/APC, adaptadors, trets, cables de connexió, divisors PLC i caixes de terminals.
Des de l'aplicació de pedaços de l'oficina central fins a l'última-milla baixada de subscriptors, la nostra solució de producte FTTH ajuda els operadors de telecomunicacions, els contractistes i els distribuïdors a crear xarxes de distribució òptiques estables, escalables i-fàcils d'-instal·lar.
Experiència en el subministrament de fibra òptica de les orelles
Connectors de fibra òptica subministrats
Comandes de projectes FTTH i FTTx compatibles
Etiquetatge i embalatge disponible

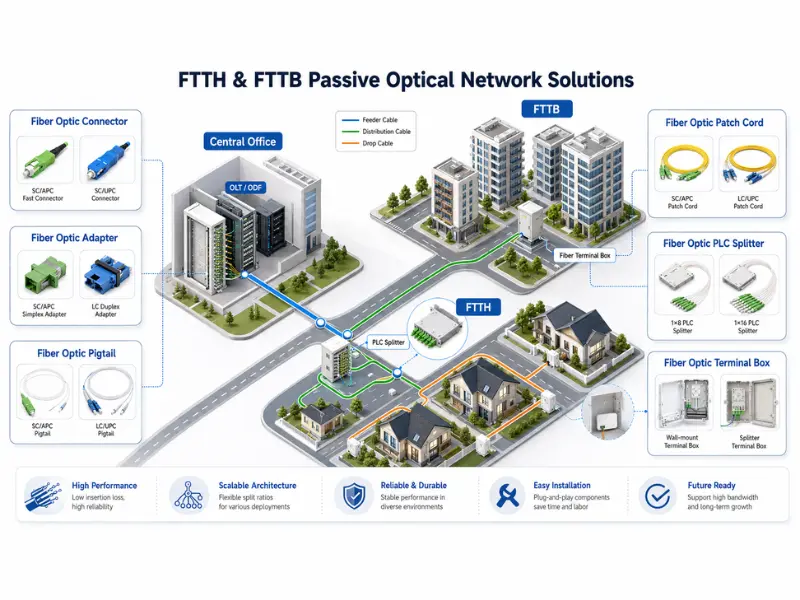

Arquitectura de xarxa FTTH ODN típica
En una xarxa FTTH PON típica, els components òptics passius connecten l'oficina central als usuaris finals sense equips actius a la ruta de distribució. Evolux proporciona els components passius clau que s'utilitzen per dividir, empalmar, aplicar pedaços, terminar i connectar l'abonat
OLT
Oficina Central
01
ODF / Gabinet
Cable d'alimentació
02
Divisor PLC
1×4 – 1×64
03
Caixa de terminals
Distribució
04
Drop → ONT
Subscriptor
05
Cada secció de la xarxa FTTH requereix components passius compatibles. El tipus de connector, la relació divisor, la capacitat de la caixa de terminals, el tipus de fibra i l'entorn d'instal·lació afecten el rendiment de la xarxa i l'eficiència de la instal·lació. Evolux ajuda els clients a seleccionar productes coincidents segons la topologia del projecte, la quantitat de subscriptors i l'escenari de desplegament.
Famílies de productes FTTH recomanades
Evolux proporciona les principals famílies de productes de fibra òptica passiva utilitzades en xarxes d'accés FTTH i PON. Aquests productes es poden subministrar de manera individual o combinar-se en una LDM de projecte FTTH personalitzada.
Connector de fibra òptica
Connector ràpid SC/APC, connector SC/UPC i connector LC per a la terminació de camp, connexió ONT, caixa de terminals i pegat.
S'utilitza en: terminació de camp · ONT · pegat
Connector ràpid de fibra òptica Sc Apc
Connector de fibra òptica SC
Connectors Lc de fibra òptica
Adaptador de fibra òptica
Adaptador simplex SC/APC, adaptador dúplex LC i adaptador de brida per a caixes de terminals, caixes de distribució, caixes ODF i divisores.
S'utilitza en: caixa de terminals · ODF · caixa divisora
Pigtail de fibra òptica
Pigtails SC/APC i LC/UPC en fibra OS2 G.657A1/A2 per a punts d'empalmament, caixes de terminals i quadres de distribució.
S'utilitza en: punts d'empalmament · caixa de terminals · ODF
Cordó de connexió de fibra òptica
Cordons de connexió SC/APC simplex, LC i blindats per OLT, ODF, splitter, caixa de terminals i connexió ONT.
S'utilitza a: OLT · ODF · splitter · ONT

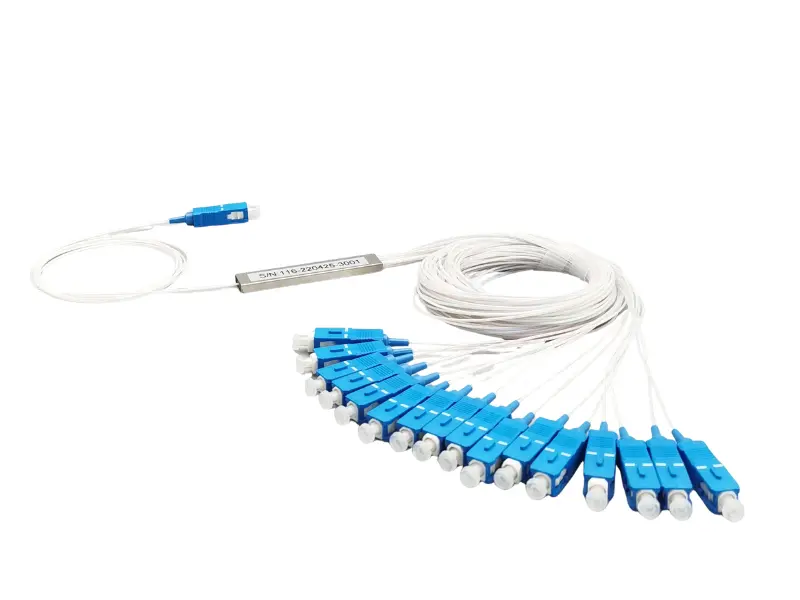

Divisor PLC de fibra òptica
Divisors PLC 1×4, 1×8, 1×16, 1×32 i 1×64 per a la divisió del senyal PON, la divisió centralitzada i secundària.
S'utilitza en: splitting PON · centralitzat · secundari
Divisor de fibra Plc 1 × 2
Caixa de terminals de fibra òptica
Caixes de terminals de 2 a 24 nuclis, caixes divisores i caixes de muntatge-paret per a punts d'accés de passadís, paret, pal i abonat.
S'utilitza en: passadís · mur/pal · punts d'accés
Tant si el vostre projecte necessita cables de connexió estàndard SC/APC com un conjunt complet de caixes de terminals, divisors de PLC, adaptadors i trets - L'Evolux admet la combinació de productes flexible per a diferents models de desplegament FTTH.
Tipus de solucions FTTH per a diferents necessitats de desplegament
Els diferents projectes FTTH requereixen diferents mètodes d'instal·lació. L'Evolux admet solucions de distribució de fibra basades en splicing-, FTTH pre-terminat i MDU.

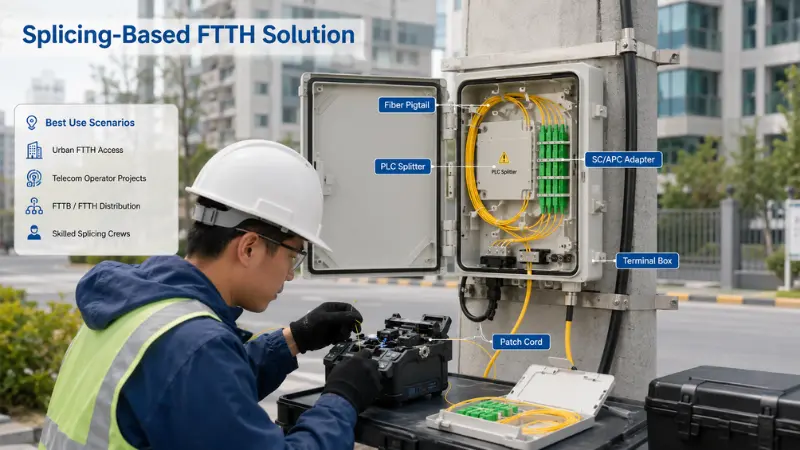

Solució FTTH basada en splicing-
Per als projectes FTTH tradicionals, -xarxes d'accés sensibles als costos i desplegaments on es requereix un empalme de fusió de camp.
Benefici bàsic:connexió estable i encaminament flexible - creat per a xarxes d'accés fix-a llarg termini.
Els pigtails de fibra estan empalmats per fusió amb fibres d'alimentació o de distribució, mentre que els adaptadors i les caixes de terminals proporcionen punts de connexió organitzats i protegits - ideals per a projectes que necessiten un rendiment estable a llarg termini- i un encaminament flexible in situ.
- Adaptador SC/APC
- Divisor PLC
- Caixa de terminals
- Cordó de connexió
Escenaris de millor ús
- Xarxes d'accés FTTH urbanes
- Projectes d'operadors de telecomunicacions
- Punts de distribució FTTB / FTTH
- Equips amb equips d'empalmament qualificats
FTTH pre-terminat/ODN ràpid
Per a una activació ràpida dels subscriptors,-residencials de baixa alçada, banda ampla rural i mercats amb costos laborals elevats.
Benefici bàsic:reduir l'empalmament de camp, simplificar la instal·lació i accelerar l'activació dels subscriptors.
Els cables, connectors i caixes de terminals acabats de fàbrica-milloren la velocitat de desplegament i redueixen els errors d'instal·lació - adequats per a llançaments ràpids de FTTH on l'eficiència de la instal·lació i la qualitat constant són més importants.
- Descripció Descripció Descripció
- Especificacions
- Característiques
- Aplicacions
Escenaris de millor ús:
- Desplegament ràpid de FTTH
- Accés a banda ampla rural
- Desplegament de la comunitat residencial
- Recursos limitats d'empalmament in situ
Solució MDU / Edifici FTTH
Per a apartaments, edificis d'oficines, hotels, campus i unitats multi-habitatges.
Benefici bàsic:distribució compacta de fibra per a unitats multi-habitatges i punts d'entrada d'edificis interiors.
Per a MDU i edificis FTTH, la distribució compacta i el fàcil manteniment són clau. L'Evolux ofereix caixes de terminals, divisors, adaptadors, col·legues i cables de connexió interiors per als punts d'accés al passadís, al nivell-de planta i al costat-de l'abonat.
- 8/12/16 Caixa principal
- Divisor 1×8 / 1×16
- Adaptador SC/APC
- Cueta de fibra
Escenaris de millor ús
- Edificis d'apartaments i oficines
- Hotels i xarxes de campus
- Distribució interior FTTH
- Finalització d'entrada a l'edifici
Com seleccionar els productes FTTH per al vostre projecte?
La configuració FTTH correcta depèn de l'estructura de la xarxa, el disseny del divisor, l'entorn d'instal·lació i la quantitat d'abonats. Utilitzeu aquesta guia per triar components passius adequats abans de sol·licitar un pressupost.
| Condició del projecte | Direcció recomanada | Informació per confirmar |
|---|---|---|
| Divisió centralitzada | Armari divisor PLC / ABS / LGX | Relació del divisor, quantitat de ports, tipus de connector, espai d'instal·lació |
| Divisió secundària | Caixa de terminals amb divisor | Densitat d'usuari, quantitat de sòl, mètode de manteniment |
| Muntatge a la paret / pal exterior | Caixa de terminals exterior IP65 | Nivell impermeable, direcció d'entrada del cable, mètode de muntatge |
| Instal·lació de passadís / interior | Caixa compacta + cueta + cable de connexió | Requisit ignífug-, radi de flexió, mida de la caixa |
| Activació ràpida del subscriptor | -Cable de connexió preacabat | Longitud del cable, tipus de connector, ull de tracció, impermeabilització |
| Connexió de xarxa PON | Connector SC/APC + divisor PLC | Relació divisor, pressupost de potència òptica, interfície OLT/ONT |
Per a la majoria de xarxes FTTH PON, els connectors SC/APC s'utilitzen habitualment per ajudar a reduir la reflexió. Tanmateix, el tipus de connector final sempre ha de coincidir amb l'OLT, l'ONT, el divisor i les especificacions del projecte. Evolux pot ajudar a confirmar la compatibilitat del producte abans de la producció en massa.
Punts de control d'enginyeria per al desplegament FTTH ODN
Els projectes FTTH requereixen més que la compra de productes. El rendiment òptic, l'entorn d'instal·lació, la compatibilitat del connector i la documentació de prova s'han de tenir en compte abans de confirmar la llista de productes final.
CONTROL 01
Pressupost de potència òptica
Confirmeu la pèrdua del divisor, la pèrdua del connector, la pèrdua d'empalmament i el marge de l'enllaç abans de seleccionar-lorelacions divisorsi punts de connexió. Un pressupost de potència adequat manté el senyal estable d'OLT a ONT.
CONTROL 02
Connector tipus polonès
Les xarxes PON solen utilitzar SC/APC perquè el poliment APC redueix la pèrdua de retorn. SC/UPC, LC/UPC o LC/APC també poden aplicar-se - vegeuPC vs UPC vs APC polit.
CONTROL 03
Relació de divisor
Les relacions PLC habituals són 1×4, 1×8, 1×16, 1×32 i 1×64. Seleccioneu per quantitat de subscriptors, pressupost òptic i disseny centralitzat i distribuït - inclòsdivisió desequilibradapel rural.
CONTROL 04
Tipus de fibra
Per a l'encaminament de cables de caiguda i d'interior, les fibres insensibles a la flexió{0}}com ara G.657A1/G.657A2 són preferides per a espais compactes i radi de flexió reduït. Comparamode-únic o multimode.

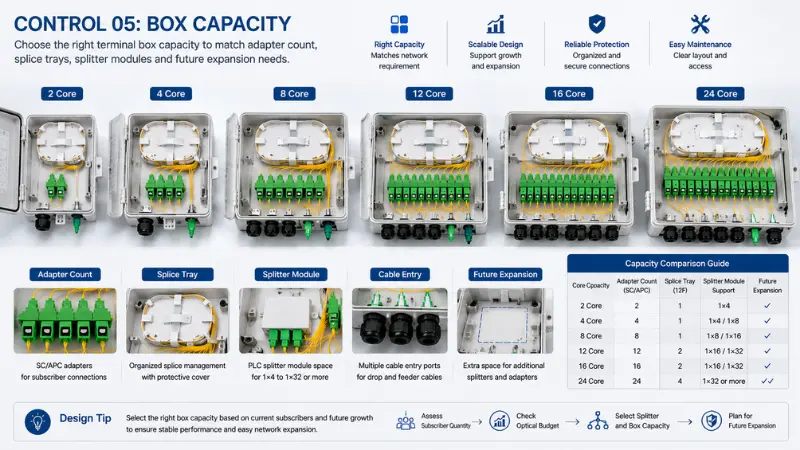

CONTROL 05
Capacitat de la caixa
Partitcaixa de terminalsCapacitat de recompte d'adaptadors, safates d'empalmament, mòduls divisors i expansió futura. Opcions habituals: 2, 4, 8, 12, 16 i 24 nuclis.
CONTROL 06
Entorn d'instal·lació
És possible que els entorns interiors, exteriors, parets, pals, conductes i antenes necessitin diferents cobertes de cable, materials de caixa, classificacions IP i accessoris de muntatge. Vegeuinstal·lació interior i exterior.
Guies d'adquisició i enginyeria de FTTH
Articles de referència per ajudar el vostre equip a planificar la divisió de PON, triar connectors i preparar una LDM completa de components passius FTTH.
Coincidència personalitzada de productes FTTH i suport de BOM
Cada projecte FTTH té requisits diferents. L'Evolux admet la concordança i la personalització de productes flexibles perquè pugueu preparar els materials adequats per al desplegament de la xarxa d'accés.
Connector: SC/APC, SC/UPC, LC/UPC, LC/APC
Longitud del cable i jaqueta del cable
Relació divisor PLC
Capacitat de la caixa de terminals
Tipus d'instal·lació interior o exterior
Quantitat d'adaptadors i configuració del panell
Etiqueta i embalatge OEM
Full de dades i informe de prova IL/RL
Envieu la vostra topologia de xarxa, la quantitat d'abonats, el pla de divisor i l'entorn d'instal·lació - el nostre equip us recomanarà connectors, adaptadors, col·legues, cables de connexió, divisors PLC i caixes de terminals compatibles per al vostre projecte FTTH.
Preguntes freqüents sobre la solució FTTH ODN
P: Quins productes solen ser necessaris per a un projecte FTTH ODN?
R: Un projecte típic de FTTH ODN pot requerir connectors de fibra òptica, adaptadors, trets, cables de connexió, divisors de PLC, caixes de terminals, cables de connexió i accessoris relacionats. La llista de productes final depèn de la topologia de la xarxa, la relació del divisor, l'entorn d'instal·lació i la quantitat d'abonats.
P: Pot Evolux proporcionar una BOM completa del producte FTTH?
A: Sí. Els clients ens poden enviar la topologia de xarxa, la quantitat d'abonats, el pla de divisor i l'entorn d'instal·lació. Evolux pot recomanar una BOM de components passius FTTH adequada en funció del requisit del projecte.
P: Quin tipus de connector s'utilitza habitualment a les xarxes FTTH PON?
R: SC/APC s'utilitza habitualment a les xarxes FTTH PON perquè ajuda a reduir la reflexió òptica. Tanmateix, el tipus de connector final hauria de coincidir amb l'OLT, l'ONT, el divisor i l'especificació del projecte. Consulteu la nostra guia de connectors SC/APC.
P: Quines proporcions de divisor PLC hi ha disponibles?
R: Les relacions de divisor PLC comuns inclouen 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32 i 1 × 64. Es poden discutir altres configuracions segons els requisits del projecte. Exploreu tots els divisors de PLC.
P: Podeu donar suport a solucions FTTH pre-terminades?
A: Sí. L'Evolux admet cables de connexió pre-terminats, connectors ràpids, caixes de terminals i components passius relacionats per ajudar a reduir els empalmes in situ i simplificar la instal·lació.
P: Podeu oferir productes per a la instal·lació FTTH tant a l'interior com a l'exterior?
A: Sí. Evolux ofereix caixes de terminals per a interiors i exteriors, cordons de connexió, trets, adaptadors i altres components passius FTTH. Les aplicacions a l'aire lliure poden requerir caixes impermeables, jaquetes de cable adequades i accessoris de muntatge adequats.
Creeu el vostre projecte FTTH ODN amb components de fibra passiva coincidents
Tant si necessiteu productes FTTH estàndard com si necessiteu un BOM de projecte personalitzat, l'Evolux us pot ajudar a combinar connectors, adaptadors, trets, cables de connexió, divisors PLC i caixes de terminals per al desplegament de la vostra xarxa.
