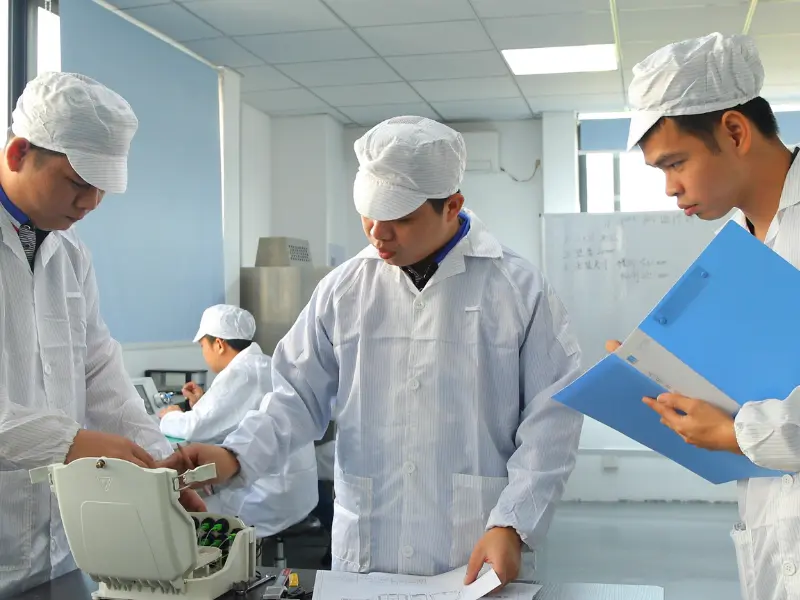

Instal·lacions avançades d'R+D
Les instal·lacions, els equips i els laboratoris especialitzats d'R+D d'última generació---ofereixen un entorn ideal per dur a terme-investigació, experimentació i proves d'avantguarda de materials, disseny i processos de fabricació de fibra òptica.
Serveis de personalització professional
Oferim opcions de personalització que permeten als clients adaptar els productes de fibra òptica a les seves necessitats específiques. El diàmetre de la fibra, el material de recobriment o el tipus de connector es poden personalitzar de manera flexible.
Product Categories
Latest Products
ADAPTADOR DE FIBRA ÒPTICA OEM i subministrament a granel
Un soci de subministrament d'adaptadors de fibra òptica fiable per als vostres productes i projectes
Adaptadors estàndard, híbrids i multi-de fibra per a xarxes de telecomunicacions, sistemes FTTH, centres de dades, equips de distribució de fibra i productes de connectivitat OEM.
L'Evolux subministra adaptadors de fibra òptica SC, LC, FC, ST, E2000, MU, MT-RJ i MPO/MTP en configuracions d'un-mode, multimode, UPC, APC, simplex, dúplex i multi-fibra.
Tant si proveu d'acobladors de fibra òptica estàndard per a la seva distribució, com si feu coincidir adaptadors amb una LDM del projecte o desenvolupeu una gamma de productes d'etiqueta privada-, el nostre equip us pot ajudar a confirmar la configuració necessària abans del mostreig i la producció en volum.
Sol·liciteu mostres d'adaptadors
01
Configuracions estàndard i personalitzades
Seleccioneu la interfície del connector, el mode de fibra, el tipus de poliment, la configuració del port, l'estructura de l'habitatge i l'embalatge necessaris per a la vostra aplicació.
02
Mostra-a-suport a la producció
Avalueu l'ajust del producte, la compatibilitat, l'aparença i els requisits de rendiment aplicables abans de procedir a la producció a granel.
03
Etiquetes i embalatges OEM
Les etiquetes, números de model, codis de barres, logotips i embalatges específics del client-es poden discutir per a les comandes de distribució i d'etiquetes-privades.
04
Comandes petites-per lots i volum
Hi ha assistència disponible per a l'avaluació de mostres, la personalització de petits-lots i la compra massiva basada en projectes-.
Configureu l'adaptador de fibra òptica per a la vostra aplicació exacta
La selecció d'un adaptador de fibra òptica implica més que fer coincidir el nom del connector. La interfície del connector, el tipus de poliment, el mode de fibra, la densitat del port, la funda d'alineació, l'estructura de muntatge i el disseny de la carcassa poden afectar la compatibilitat amb la xarxa, el panell o l'equip en què s'instal·larà l'adaptador.
Envieu-nos els vostres requisits tècnics, full de dades existents, dibuix o mostra física. Revisarem la configuració abans d'organitzar mostres o producció.
Interfície de connector
Trieu la interfície de connector que coincideixi amb la vostra xarxa de fibra, equip o sistema de panells.
Les opcions disponibles inclouen:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Adaptadors híbrids
Per als adaptadors de fibra òptica híbrida, especifiqueu la interfície de connector necessària a cada costat.
Mode de fibra
Seleccioneu el mode de fibra que coincideixi amb els conjunts de cable connectats i els requisits de transmissió de la xarxa.
Les opcions disponibles inclouen:
- Mode{0}únic
- Multimode
- Configuracions OM3
- Configuracions OM4
- Opcions específiques de l'aplicació{0}
Si us plau, proporcioneu el mode de fibra o l'especificació del cable existent quan sol·liciteu mostres o un pressupost.
Tipus polonès
Confirmeu el tipus de poliment del connector que requereixen els components de fibra connectats i les interfícies d'equip.
Les opcions habituals inclouen:
- UPC
- APC
- UPC-a-UPC
- APC-a-APC
- Configuracions de poliment híbrid
Per als adaptadors híbrids, si us plau, especifiqueu el tipus de poliment necessari a les dues cares, si escau.
Configuració del port
Seleccioneu la configuració del port segons el tipus de connector, la densitat del panell i l'entorn d'instal·lació.
Les configuracions disponibles poden incloure:
- Simplex
- Dúplex
- Quad
- Port multi-
- Multi-fibra
Proporcioneu el nombre de ports necessaris i l'aplicació del panell perquè puguem confirmar una estructura d'adaptador compatible.
Muntatge i estructura de l'habitatge
Trieu l'estructura de muntatge i carcassa segons l'obertura del panell, el mètode d'instal·lació i l'entorn operatiu.
Les estructures disponibles poden incloure:
- Amb brides
- Sense brides
- Encaixa-
- Muntatge-de cargol
- Tancat
- Carcassa metàl·lica
- Carcassa de plàstic
Si us plau, proporcioneu el tall del panell o les dimensions de l'adaptador existent quan la compatibilitat mecànica sigui crítica.
Funda d'alineació
Seleccioneu la funda d'alineació segons el tipus de connector, el material de la virola i el rendiment de connexió requerit.
Les opcions disponibles poden incloure:
- Màniga de ceràmica
- Màniga metàl·lica
- Màniga dividida
- Màniga sòlida
- Opcions de màniga específiques de l'aplicació-
Si es requereix un material de màniga específic, incloeu-lo a l'especificació tècnica o consulta.
Configuració MPO/MTP
Els adaptadors de fibra òptica MPO/MTP requereixen diversos detalls de configuració per garantir la compatibilitat amb el sistema complet de multi-fibra.
Especifiqueu:
- Recompte de fibra
- Orientació clau
- Polaritat requerida
- Estructura amb brides o sense brides
- Color de l'habitatge
- Aplicació de panell o casset
També s'ha de confirmar el gènere del connector quan afecta el conjunt del cable complet.
Habitatge personalitzat i identificació
Personalitzeu l'aspecte, la identificació i l'embalatge de l'adaptador segons la vostra marca o requisits de distribució.
Les opcions disponibles poden incloure:
- Color de l'habitatge
- Color del tap antipols
- Marcació del producte
- Etiqueta del client
- Número de model
- Codi de barres
- Embalatge interior
- Marcatge exterior de cartró
La disponibilitat de personalització i el MOQ depenen de l'estructura del producte i la quantitat de la comanda.
PROCÉS DE FABRICCIÓ D'ADAPTADORS DE FIBRA ÒPTICA
Com es fabriquen els adaptadors de fibra òptica?
La fabricació d'adaptadors de fibra òptica requereix unes dimensions precises de la carcassa, una retenció estable del connector i una alineació precisa entre les interfícies de fibra connectades.
El procés de producció exacte varia segons el tipus d'adaptador, el material de la carcassa, l'estructura de muntatge i el mètode d'alineació. Cada comanda s'ha de fabricar segons un requisit d'especificació, dibuix i inspecció del producte aprovat.
Especificació i inspecció de materials
Abans de la producció, es revisen i confirmen el dibuix del producte, la configuració de l'adaptador i els requisits de la comanda.
S'inspeccionen les carcasses d'entrada, els mànigues d'alineació, els clips de muntatge, les persianes, els taps antipols i altres components:
- Mides correctes
- Material i color
- Estat de la superfície
- Neteja
- Integritat dels components
- Identificació del model i del lot
El dibuix, la mostra o l'especificació aprovats s'utilitzen com a referència de producció i inspecció.

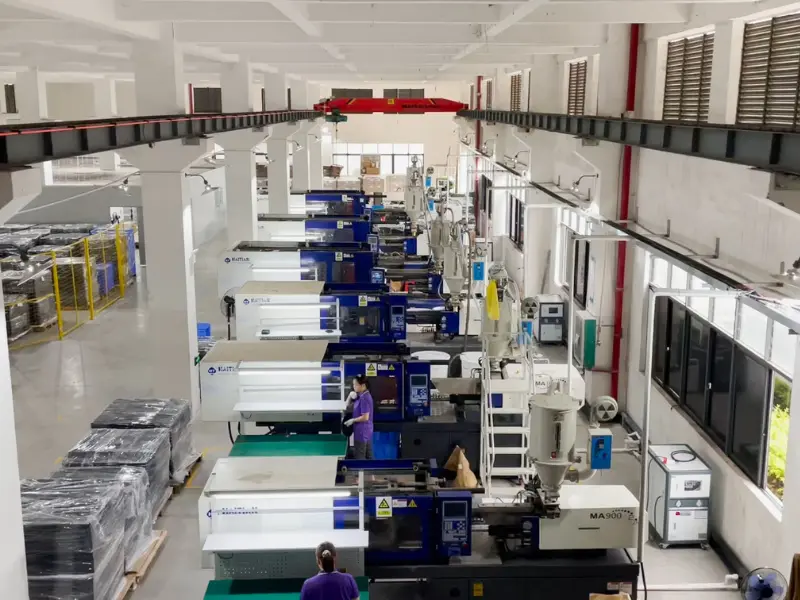

Emmotllament i processament d'habitatges
Les carcasses de l'adaptador de plàstic estan modelades segons la interfície del connector requerida, l'estructura de muntatge i el color d'identificació.
Els cossos d'adaptadors metàl·lics poden requerir mecanitzat, conformat o tractament superficial segons el disseny del producte.
L'habitatge està inspeccionat per:
- Precisió dimensional
- Defectes superficials
- Flaix o deformació
- Estructura de brida i clip
- Geometria-de l'entrada del connector
- Compatibilitat de-muntatge al panell
Preparació de components d'alineació
Per als adaptadors SC, LC, FC, ST, MU, E2000 i altres adaptadors basats en virolles-, es netegen i es preparen per a la instal·lació les mànigues d'alineació de ceràmica o metall.
Per als adaptadors de fibra òptica MPO/MTP, la preparació se centra en:
- Orientació clau
- Col·locació del connector
- Estructura de retenció
- Configuració de brida
- Geometria de l'habitatge
- Compatibilitat de panells
Tots els components han de romandre nets i lliures de danys abans del muntatge.

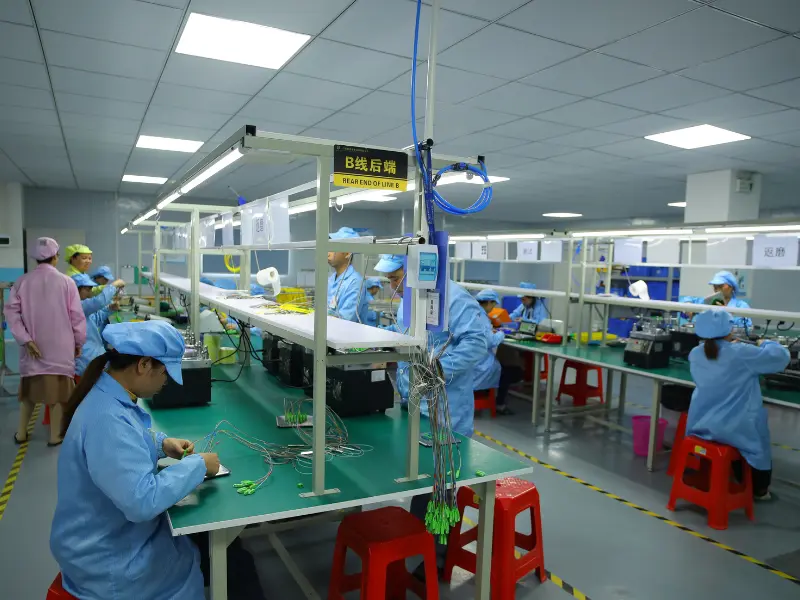

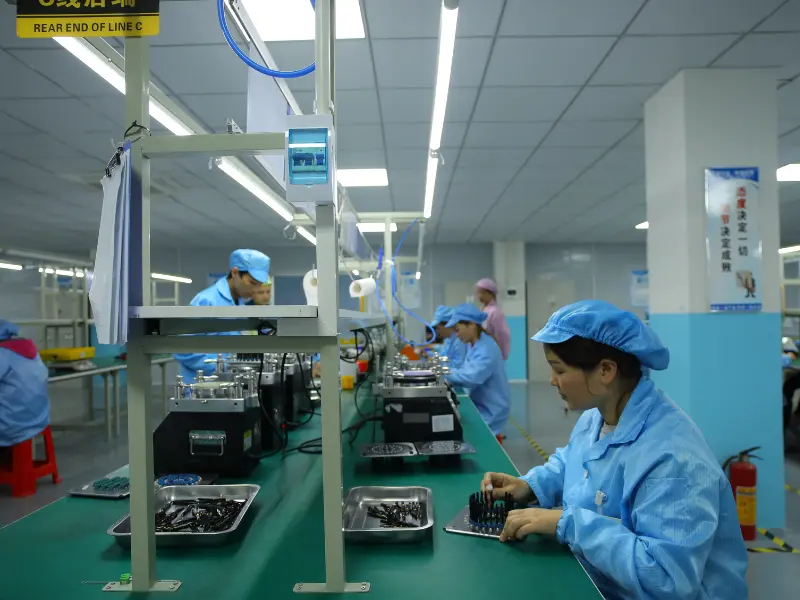

Muntatge d'adaptadors de precisió
La carcassa, els components d'alineació i els accessoris de muntatge es munten segons el disseny del producte aprovat.
El muntatge pot incloure:
- Instal·lació de la funda d'alineació
- Unir trams d'habitatge
- Instal·lació de clips de muntatge o cargols
- Muntatge de persianes i taps antipols
- S'està confirmant l'orientació de la clau
- Aplicació de marques de producte
El muntatge controlat ajuda a prevenir el desplaçament de la màniga, els danys a la carcassa i la instal·lació incorrecta dels components.

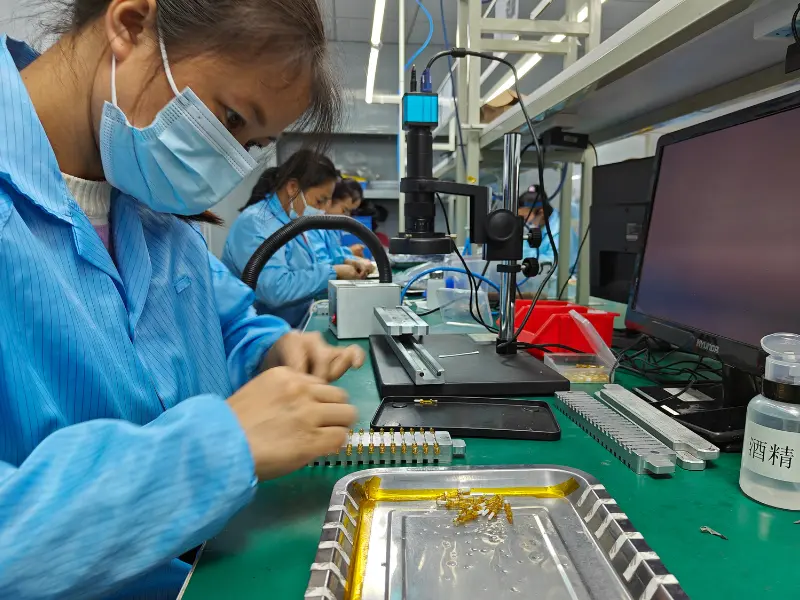

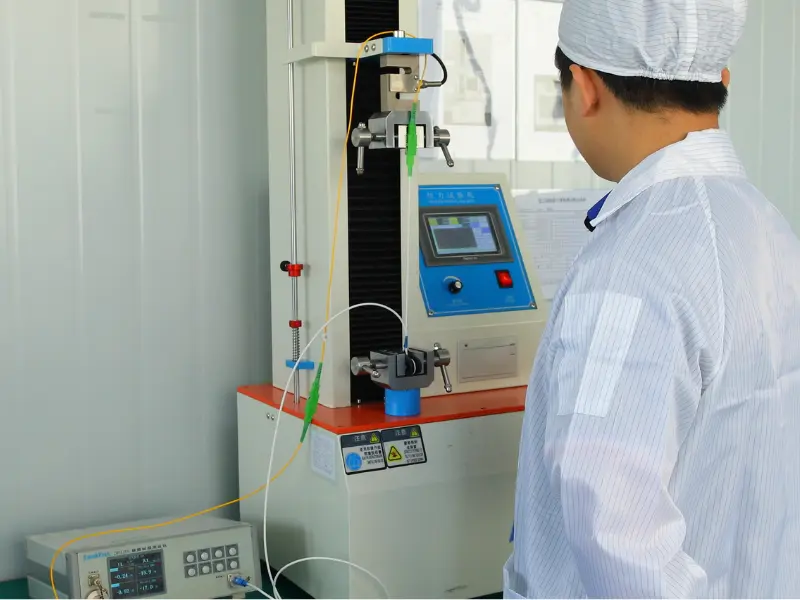

Verificació mecànica i òptica
L'adaptador muntat s'inspecciona per confirmar la compatibilitat mecànica, l'estabilitat estructural i el rendiment òptic aplicable.
La inspecció i les proves poden incloure:
- Dimensions totals
- Ajust del panell
- Inserció i retirada del connector
- Retenció del connector
- Funcionament de la persiana
- Orientació clau
- Pèrdua d'inserció de parells-aparellats
- Repetibilitat de la connexió
- Durabilitat de l'aparellament

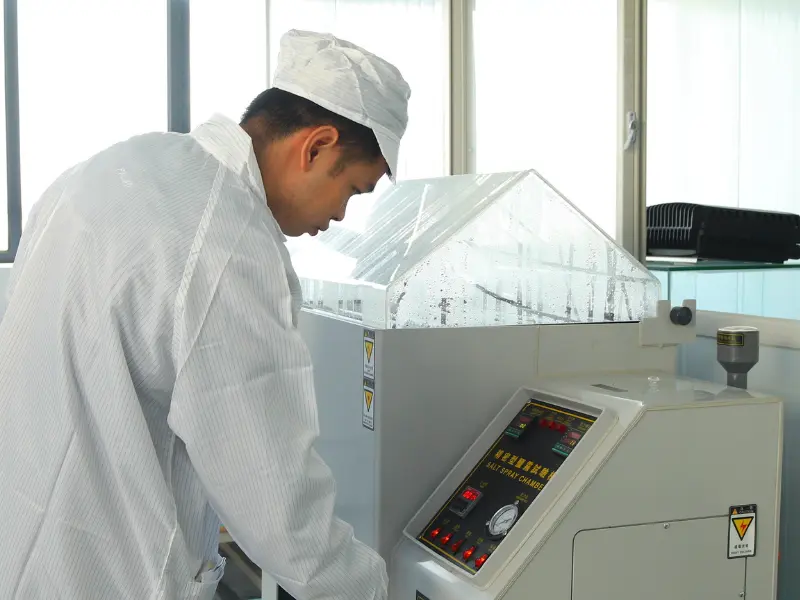

- Proves de fiabilitat ambiental
Els requisits de prova i els límits d'acceptació depenen del model d'adaptador i de les especificacions del client.

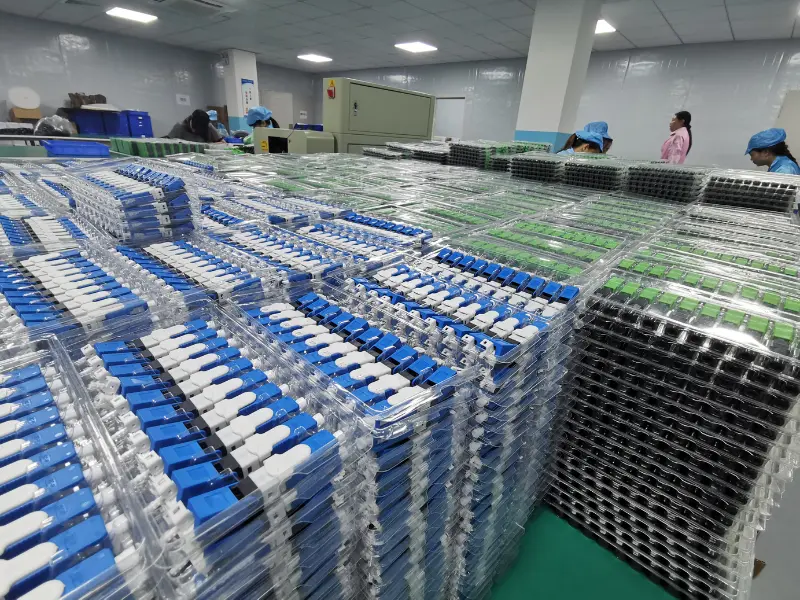

Neteja, inspecció final i embalatge
Després del muntatge i la prova, l'adaptador es neteja per eliminar la pols, les partícules i els residus de producció.
La inspecció final confirma:
- Model de producte correcte
- Color de la carcassa i la tapa antipols
- Estat de la superfície
- Neteja interior
- Precisió de l'etiqueta i el codi de barres
- Quantitat de producte
- Mètode d'embalatge
- Marques de cartró
Els adaptadors qualificats s'embalen a granel, individuals o específics{0}}del client abans de l'enviament.
Els adaptadors de fibra òptica (també coneguts com a acobladors de fibra, adaptador de fibra) estan dissenyats per connectar dos cables òptics junts. Tenen versions d'un connector de fibra única (simple), connector de fibra dual (dúplex) o, de vegades, de quatre connectors de fibra (quad). L'adaptador de fibra òptica es pot inserir en diferents tipus de connectors òptics als dos extrems de l'adaptador de fibra òptica per realitzar la conversió entre diferents interfícies com FC, SC, ST, LC, MTRJ, MPO i E2000, i s'utilitza àmpliament en els instruments de marcs de distribució de fibra òptica (ODF), proporcionant un rendiment superior, estable i fiable.
Tipus comuns d'adaptador de fibra òptica
Adaptador SC
L'adaptador SC (Subscriber Connector) és un adaptador de forma quadrada-que utilitza un mecanisme push-per a connexions ràpides i segures. S'utilitza àmpliament en xarxes de comunicacions de dades i telecomunicacions.
Adaptador LC
L'adaptador LC (connector Lucent) és un connector petit i d'alta-densitat amb un disseny push-pull. S'utilitza habitualment en aplicacions de centres de dades i telecomunicacions on l'optimització de l'espai és crucial.
Adaptador ST
L'adaptador ST (punta recta) és un connector d'estil baioneta-amb un mecanisme d'activació/desactivació-de gir. Encara que menys comú a les instal·lacions modernes, s'utilitzava àmpliament en xarxes més antigues.
Adaptador MTP/MPO
Els adaptadors MTP (Multi-Fibre Termination Push-on) i MPO (Multi{-Fibre Push-On) s'utilitzen per a aplicacions d'alta-densitat. Sovint s'associen amb òptiques paral·leles i s'utilitzen habitualment en entorns de centres de dades per a connexions d'alta-velocitat.
Adaptador FC
L'adaptador FC (connector de virola) té un mecanisme de cargol-i s'utilitza sovint en equips de prova i algunes xarxes de fibra òptica més antigues. És menys freqüent a les instal·lacions modernes.
Adaptador MT-RJ
L'adaptador MT-RJ (Conector de transferència mecànica-Registered) és un connector dúplex amb les dues fibres en un únic factor de forma petit. S'utilitza habitualment en aplicacions de xarxa on l'espai és una preocupació.
Aplicació de l'adaptador de fibra òptica
Xarxa d'àrea local o Internet
S'utilitza per instal·lar xarxes d'àrea local formades per cables de connexió. Per exemple, quan es tracta de xarxes Ethernet, els cables de connexió connecten els dispositius mitjançant un adaptador de fibra òptica o un panell de connexió. Hi ha molts tipus disponibles al mercat, i tenen diverses combinacions i varietats.
Terminació de fibra òptica
S'utilitza per acabar la fibra òptica i es troba habitualment en aplicacions de telecomunicacions, LAN i CATV. Aquests adaptadors s'utilitzen normalment per connectar un extrem de la fibra òptica a un adaptador per acabar i un altre extrem de les fibres tipus als seus extrems. De la mateixa manera, la terminació es pot fer manualment o automàticament, segons els vostres requisits i dispositiu.
Treball en xarxa
S'utilitza en la instal·lació de sistemes de xarxa. En aquest cas, també s'utilitzen cables de connexió per connectar ordinadors a una xarxa. L'adaptador de fibra òptica es pot utilitzar amb una safata d'empalmament de fibra òptica, ja que els protegeix dels danys. No obstant això, aquests adaptadors estan connectats a l'extrem de cada cable per garantir que funcioni correctament i eficaçment. A més, quan instal·leu cables de xarxa, s'aconsella utilitzar eines com un pellacable i una crimpadora. Amb aquestes eines, tots els cables del sistema de xarxa es tallen, es despullen i es connecten correctament. A més, també s'ha d'assegurar que s'utilitza un cable blindat de coure-(RG6), ja que proporciona una millor qualitat del senyal i minimitza les interferències d'altres dispositius.
Sistema de seguretat
S'utilitza en un sistema de seguretat amb alarma. Aquest adaptador està connectat entre l'alarma i el receptor, la qual cosa fa possible que ambdós dispositius es comuniquin mitjançant una connexió de xarxa sense fil. El sistema de seguretat sempre necessita dades fiables, de manera que els adaptadors de fibra òptica són els millors per a aquest propòsit.
El grau ignífug de l'adaptador
La inflamabilitat UL94 és l'estàndard d'inflamabilitat més utilitzat per als materials plàstics. S'utilitza per avaluar la capacitat d'extinció del material després de ser encès. Segons la velocitat de combustió, el temps de combustió i la capacitat anti-degoteig, hi ha moltes maneres de jutjar la capacitat d'extinció. HB, V0, V1, V2 són diferents graus retardants de flama, perquè els seus graus són diferents, el mètode de prova de resistència a la flama també és diferent i l'estàndard de judici de prova també és diferent. Els graus ignífugs augmenten gradualment de HB, V-2, V-1 a V-0.
Pèrdua d'inserció
En general, es requereix que la pèrdua d'inserció sigui inferior a 0,2 dB. Si la pèrdua d'inserció és massa alta, afectarà la transmissió òptica.
Durabilitat
L'adaptador de cable de fibra òptica s'ha de connectar i desconnectar amb freqüència durant l'ús, de manera que la durabilitat de l'adaptador ha de ser alta. L'estàndard normal requereix que el nombre d'endolls i desendollaments pugui arribar a més de 500 vegades sense afectar el rendiment.
Temperatura de treball
-40 graus ~ 75 graus és el rang de temperatura de treball normal de l'adaptador FC a ST.
El material de la funda d'alineació de l'adaptador de fibra òptica
La funda d'alineació és la part més important de l'adaptador de fibra òptica. Generalment s'utilitzen materials metàl·lics o ceràmics. L'adaptador de fibra òptica de ceràmica tindrà un efecte relativament bo. Com que l'estructura cristal·lina de la ceràmica és dura i no és fàcil de deformar, es pot aconseguir una alineació ràpida i una connexió de fibra d'alta precisió d'extrem-a-cara.
Altres
Quan trieu un adaptador de fibra òptica, podeu seleccionar adaptadors de fibra òptica estables i de qualitat relativament alta-a través dels factors importants anteriors. Per descomptat, també cal tenir en compte altres factors que afecten la qualitat, com ara la resistència a la tracció i els estàndards de compliment. Els adaptadors de fibra òptica s'utilitzen àmpliament a la sala de comunicacions, fibra FTTH a la llar, xarxa d'àrea local, sistema de comunicació de fibra òptica, equips de transmissió de connexió de fibra òptica, preparació per al combat de defensa nacional, etc. Tot i que l'adaptador de fibra òptica és petit, la seva qualitat afecta directament tot l'enllaç de fibra òptica. Per tant, la selecció de l'adaptador de fibra òptica ha de ser rigorosa i completa.
Consells per als adaptadors de fibra òptica
Pas 1:Inspeccioneu el connector de fibra òptica, el component o la mampara amb un fibroscopi.
Pas 2:Si el connector està brut, netegeu-lo amb una tècnica de neteja en sec.
Neteja en sec:Amb un netejador de cassets basat en rodet-a pressió mitjana, netegeu la cara de l'extrem del connector amb un drap de neteja en sec (un sol cop per exposició) en una direcció. Per als connectors polits de contacte físic angulat (APC), assegureu-vos que tota la superfície de la cara de l'extrem coincideixi amb el drap de neteja. La neteja en sec generalment eliminarà la contaminació a l'aire i s'ha d'intentar primer. Inspeccioneu la cara de l'extrem del connector per detectar contaminació després de la neteja.
Pas 3:Inspeccioneu el connector.
Pas 4:Si el connector encara està brut, repetiu la tècnica de neteja en sec.
Pas 5:Inspeccioneu el connector.
Pas 6:Si el connector encara està brut, netegeu-lo amb una tècnica de neteja humida seguida immediatament d'una neteja en sec per assegurar-vos que no quedin residus a l'extrem.
Neteja humida: humitegeu lleugerament una part d'una tovallola sense pelusa amb una solució de neteja de fibra òptica (o > 91% d'alcohol isopropílic) i aplicant una pressió mitjana, primer netegeu la cara final contra la zona humida i després sobre una zona seca per netejar els residus potencials de la cara final. Per als connectors polits APC, assegureu-vos que tota la superfície de l'extrem coincideixi amb les tovalloletes de neteja. La neteja humida és més agressiva que la neteja en sec i eliminarà la contaminació a l'aire, així com els residus d'oli lleuger i les pel·lícules.
Pas 7:Inspeccioneu de nou el connector.
Pas 8:Si encara no es pot eliminar el contaminant, repetiu el procediment de neteja fins que la cara final estigui neta.
Nota:No utilitzeu mai alcohol o neteja humida sense una manera d'assegurar-vos que no deixi residus a la cara final. O provocarà danys a l'equip.
Guia de preguntes més freqüents sobre adaptadors de fibra òptica
P: Què és l'adaptador de xarxa de fibra òptica?
P: Què vol dir l'adaptador de fibra òptica?
P: Com netejar un adaptador de fibra òptica?
P: Com utilitzar un adaptador de fibra nua?
P: Què és un adaptador de fibra nua?
P: Els adaptadors de fibra òptica són els mateixos que els acobladors de fibra òptica?
P: Quins són els tipus d'adaptadors de fibra òptica?
P: Quins són els components clau dels adaptadors de fibra òptica?
P: Quins són els avantatges d'utilitzar adaptadors de fibra òptica?
P: Com mantenir els adaptadors de fibra òptica?
P: Com seleccionar adaptadors de fibra òptica?
P: Com netejar els connectors de fibra òptica?
P: Quin és l'objectiu d'un adaptador de fibra òptica?
P: Què és un adaptador de fibra òptica LC?
P: Quina diferència hi ha entre els adaptadors de mode únic i multimode?
P: Quina diferència hi ha entre un adaptador masculí i femení?
P: Què és un adaptador de fibra òptica atenuada?
P: Què és un adaptador de fibra òptica de-connexió ràpida?
P: Quina és la pèrdua d'inserció d'un adaptador de fibra òptica?
P: Els adaptadors de fibra òptica duren molt?
