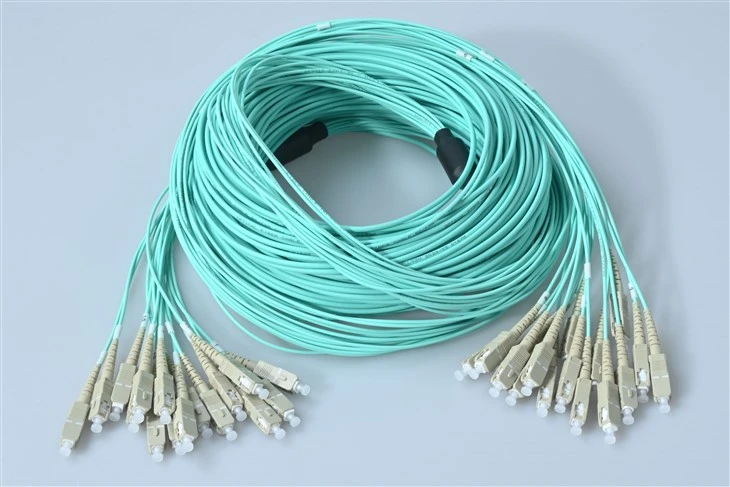

Cordó de connexió de 16 nuclis SC multimode OM3

A: Gran pregunta! Aquí teniu l'oferta: quan feu servir 16 fibres, teniu dues opcions: agrupar 8 cables dúplex o utilitzar un únic conjunt de 16-nuclis. L'enfocament multi-fibra guanya molt per diversos motius. En primer lloc, la gestió de cables es fa molt més senzilla: un cable per encaminar enfront de vuit de separats que enreden el vostre camí. En segon lloc, esteu estalviant molt espai de bastidor en entorns-alta densitat. En tercer lloc, el temps d'instal·lació disminueix dràsticament: hem vist que els tècnics redueixen el seu temps de pegat entre un 60 i un 70% en comparació amb l'execució de dúplex individuals. L'única compensació? Si una fibra té un problema, esteu solucionant problemes dins d'un paquet. Però amb la nostra pèrdua d'inserció inferior o igual a 0,3 dB als 16 nuclis, els errors són extremadament rars.

R: Aquesta és probablement la pregunta més freqüent que ens fem! Resposta breu: per a enllaços 10G de menys de 300 metres, OM3 és perfecte, i sincerament, això cobreix al voltant del 95% de les execucions del centre de dades. Aquí teniu la part tècnica: OM3 té un ample de banda modal efectiu de 2000 MHz·km a 850nm, mentre que l'OM4 ho augmenta fins a 4700 MHz·km. Què vol dir això pràcticament? OM3 admet 10G fins a 300m, 40G fins a 100m i 100G fins a 100m. OM4 amplia aquestes distàncies: de 10G a 400m, de 40G a 150m, de 100G a 150m. Així, a menys que utilitzeu enllaços més llargs o planifiqueu actualitzacions de 40G/100G en un futur proper, OM3 us ofereix un rendiment excel·lent a un millor preu. Tots dos utilitzen el mateix nucli de 50/125 μm i jaqueta aqua, de manera que són totalment compatibles amb la vostra infraestructura OM3 existent.

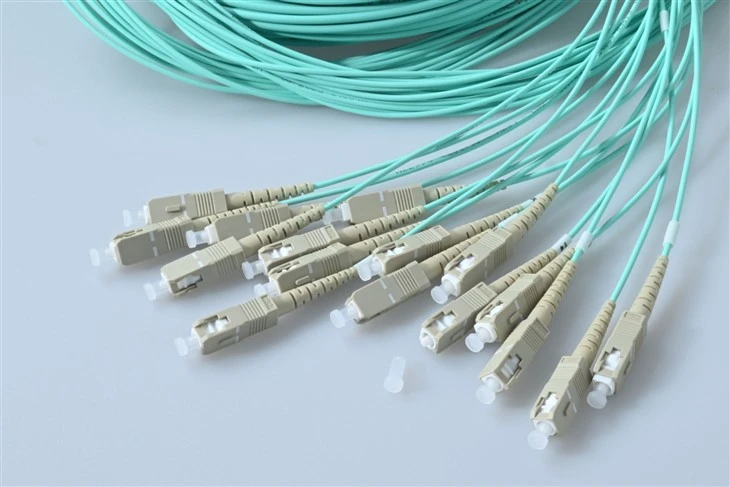

R: Absolutament, aquesta és la bellesa del connector SC! Cadascuna de les 16 fibres acaba amb un connector SC estàndard, de manera que es connectaran directament a qualsevol panell adaptador SC, ODF o port d'equip que ja tingueu. El mecanisme de tancament push-pull del SC és idèntic tant si prové d'un sol cable dúplex com del nostre conjunt de 16-nuclis. Una cosa a tenir en compte: voldreu assegurar-vos que el vostre tauler de connexió o disseny de l'adaptador puguin acomodar 16 ports SC amb la disposició que necessiteu. Normalment veiem clients que els fan servir amb panells adaptadors SC d'alta densitat que contenen 12 o 24 ports. Si necessiteu ajuda per planificar la configuració del vostre panell, poseu-vos en contacte amb nosaltres: hem fet centenars d'aquests desplegaments i podem compartir el que funciona millor.

R: Els nostres cables de connexió SC OM3 de 16-nuclis estan provats per oferir una pèrdua d'inserció inferior o igual a 0,3 dB per connector; aquest és l'estàndard del sector per a conjunts de qualitat-premium. Amb dos connectors per enllaç (un a cada extrem), esteu mirant una pèrdua total de connector inferior o igual a 0,6 dB. Per al càlcul del pressupost de l'enllaç, aquí teniu el que cal tenir en compte: la pèrdua del connector (0,6 dB), l'atenuació de la fibra (3,5 dB/km a 850 nm per a OM3) i qualsevol punt d'empalmament si escau. Per a un enllaç 10G típic de 100 m, utilitzeu potser 0,35 dB per a la fibra en si més 0,6 dB per als connectors, dins del pressupost de 2,6 dB que permet 10GBASE-SR. Provem al 100% cada fibra abans de l'enviament i incloem l'informe de prova, de manera que sabreu exactament què rebeu. Sense sorpreses.

R: Una bona idea: la identificació de fibra és fonamental quan es tracta de cables de fibra múltiple-! Seguim l'estàndard de codificació de colors TIA-598, que utilitza una seqüència específica de 12 colors (blau, taronja, verd, marró, pissarra, blanc, vermell, negre, groc, violeta, rosa, aqua) més ratlles per a les fibres 13-24. En un cable de 16 nuclis, les fibres 1-12 són de colors sòlids, i les fibres 13-16 utilitzen els quatre primers colors amb una ratlla o traçador. Cada fibra també està numerada a les potes de ruptura. Consell professional: quan documenteu la vostra instal·lació, feu una foto dels dos extrems amb la seqüència de colors visible; us estalviarà hores de resolució de problemes al llarg del camí. Si necessiteu una combinació de colors personalitzada o un etiquetatge específic per a la vostra organització, també ho podem adaptar.

R: Els mateixos connectors SC tenen una petjada relativament més gran en comparació amb LC, però la fibra en si és bastant flexible. Per als nostres cables de fibra múltiple-OM3, el radi de flexió mínim sota càrrega és 10 vegades el diàmetre exterior del cable, i descarregat és d'aproximadament 5 vegades. Per a un cable de distribució típic de 16-nuclis, aproximadament 50-60 mm (uns 2 polzades) quan s'instal·la. Les potes de trencament individuals als extrems SC poden doblegar-se més, fins a un radi d'uns 30 mm. Tot i això, aquesta és la qüestió: deixeu sempre una mica de fluix als punts de transició en lloc de forçar revolts tancats. Les corbes estretes augmenten l'atenuació i poden provocar pèrdues de macro-flexió amb el temps. Per a aplicacions amb un espai realment limitat, considereu la nostra opció de fibra insensible a la flexió: gestiona corbes de radi de 7,5 mm sense un augment significatiu de la pèrdua.
