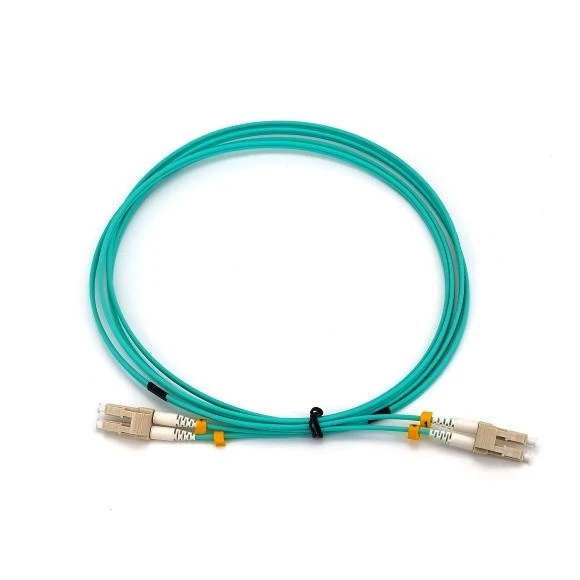

Què és el cable de connexió LC LC?

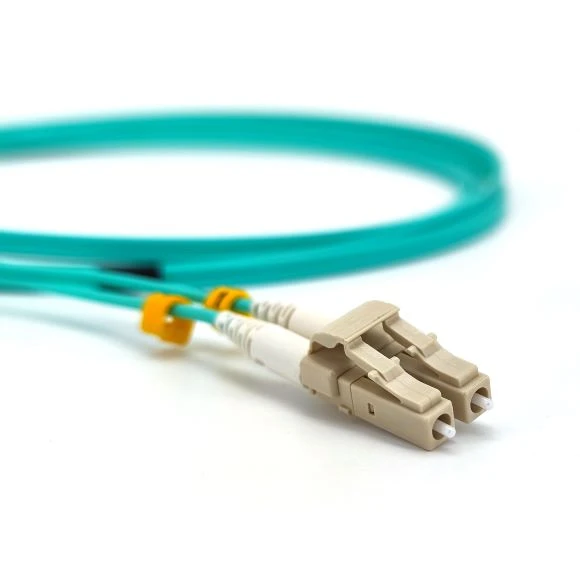

El cable de fibra òptica LC UPC a LC UPC està format per un cable de fibra òptica que ve amb una jaqueta LSZH i està preterminat amb els connectors de fibra òptica LC UPC als dos extrems. El connector de fibra òptica tipus UPC LC reduirà al mínim el nivell de pèrdua d'inserció amb el seu acabat superficial polit.
Els nostres cables estan 100% inspeccionats òpticament i provats per a la pèrdua d'inserció.
Especificació
|
Tipus de connector |
LC |
|
Tipus de polit |
UPC |
| Tipus de fibra | LSZH Dúplex |
| Mode de fibra | Mode múltiple |
|
Pèrdua d'inserció (dB) |
Menor o igual a 0.20 |
| Pèrdua de retorn (dB) | UPC Major o igual a 50, APC Major o igual a 65 |
|
Temperatura d'instal·lació (graus) |
-20 a 70 |
|
Temperatura d'emmagatzematge (graus) |
-40 a +85 |
Què és el cable de fibra òptica OM3?
La fibra OM3 és una mena de fibra multimode optimitzada per làser. Aquest tipus de fibra utilitza una font de llum làser VCSEL de 850 nm, el diàmetre del nucli és de 50 μm i la funda exterior és de color blau aqua. Normalment s'utilitza en l'entorn de cablejat dels centres de dades i admet 10G o fins i tot és una transmissió Ethernet d'alta velocitat 40/100G.
Tipus de cable de fibra òptica
| Tipus de fibra | Diàmetre del nucli (µm) | Color jaqueta | Longitud d'ona | Ample de banda excés (@850nm) | Ample de banda efectiu (@850nm) | |
|---|---|---|---|---|---|---|
| Multimode | OM1 | 62.5 | taronja | 850 nm 1300 nm |
500 MHz | – |
| OM2 | 50 | taronja | 850 nm 1300 nm |
200 MHz | – | |
| OM3 | 50 | Aqua | 850 nm 1300 nm |
1500 MHz | 2000 MHz | |
| OM4 | 50 | Aqua | 850 nm 1300 nm |
3500 MHz | 47000 MHz | |
| OM5 | 50 | Verd llima | 850 nm 953 nm 1300 nm |
3500 MHz | 47000 MHz | |
| Monomode | OS1/OS2 | 8.3 o 9 | groc | 1310 nm 1550 nm |
– | – |
Velocitats i longituds del cable de fibra òptica
| Tipus de fibra | Ràpid Ethernet 10% 2F100 | Gigabit GbE 10 | Gigabit 10GbE | 40 Gigabit 40 GbE | 100 Gigabit 100 GbE | 400 Gigabit 400 GbE | 40 Gigabit SWDM4 | 100 Gigabit SWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40 km | 100 km | 40 km | 40 km | 40 km | 10 km | – | – |
