Què és el connector de fibra òptica?
El connector de fibra òptica és un dispositiu que permet connexions desmuntables (mòbils) entre fibres òptiques. Connecta amb precisió les dues cares extrems de les fibres òptiques per maximitzar l'acoblament de la sortida d'energia òptica de la fibra transmissora a la fibra receptora i minimitzar l'impacte sobre el sistema causat per la seva intervenció en l'enllaç òptic. Aquest és el requisit bàsic del connector de fibra òptica. Fins a cert punt, els connectors de fibra òptica afecten la fiabilitat i el rendiment dels sistemes de transmissió òptica.

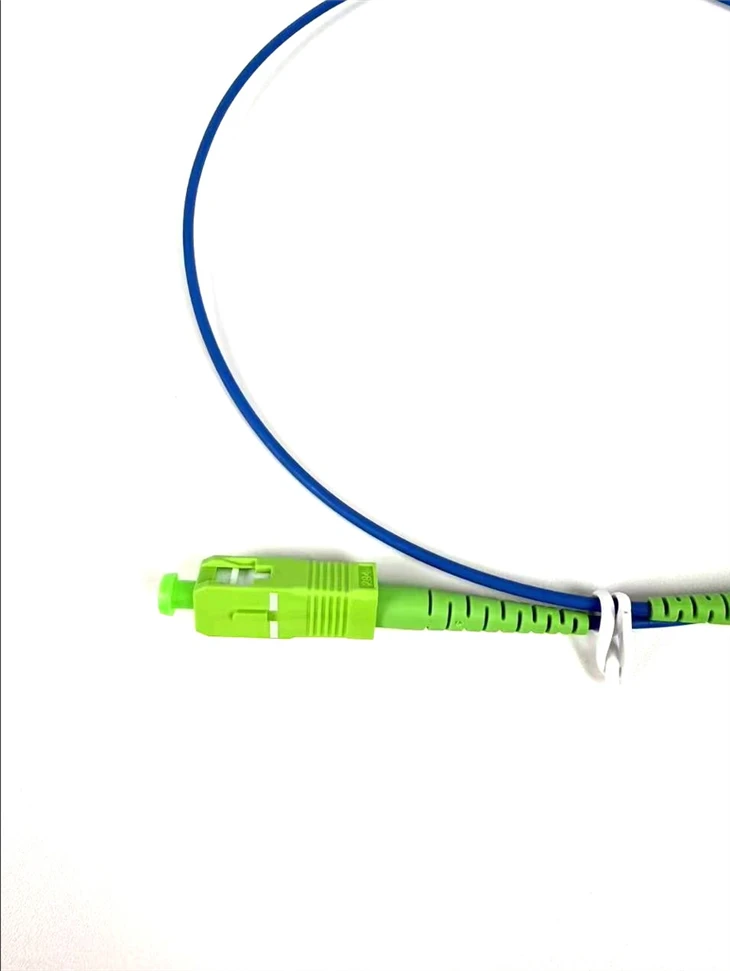

Connector de fibra òptica tipus SCés un connector de fibra òptica desenvolupat per NTT Corporation al Japó. La seva carcassa és rectangular, i les dimensions estructurals dels passadors i les mànigues d'acoblament utilitzats són exactament les mateixes que les del tipus FC. Sovint es polien les cares finals de les agullesMètodes de mòlta PC o APC; El mètode de subjecció adopta un endoll-del tipus de pestell, que no requereix gir. Aquest tipus de connector és econòmic, fàcil de connectar i desconnectar, amb petites fluctuacions en la pèrdua d'inserció, alta resistència a la compressió i alta densitat d'instal·lació.
Les interfícies ST i SC són dos tipus de connectors de fibra òptica. Per a connexions 10Base-F, els connectors solen ser de tipus ST, mentre que per a 100Base-FX, els connectors són majoritàriament de tipus SC. El nucli del connector ST està exposat, mentre que el nucli del connector SC es troba dins de l'articulació.
Característiques estructurals i indicadors de rendiment de diversos connectors actius de fibra òptica monomode
| Característiques estructurals i indicadors de rendiment de diversos connectors actius de fibra òptica monomode | ||||||
| Tipus | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Estructura i característiques | forma de cara final | Superfície esfèrica convexa | 8 graus de pendent | Superfície esfèrica convexa | 8 graus de pendent | Superfície esfèrica convexa |
| mètode de connexió | fil | fil | Inserció i extracció axial | Inserció i extracció axial | encaixar | |
| forma del connector | rodó | rodó | rectangle | rectangle | rodó | |
| Indicadors de rendiment | pèrdua mitjana per inerció | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,3 | Menor o igual a 0,2 |
| pèrdua màxima d'inserció | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| repetibilitat | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | |
| intercanviabilitat | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | |
| pèrdua de retorn | Major o igual a 40 | Major o igual a 60 | Major o igual a 40 | Major o igual a 60 | Major o igual a 40 | |
| temps d'inserció i retirada | Major o igual a 1000 | Major o igual a 1000 | Major o igual a 1000 | Major o igual a 1000 | Major o igual a 1000 | |
| rang de temperatura per al seu ús | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Aplicacions
Cablejat del panell de connexió d'alta-densitat
La longitud ultra curta de 0,5 -metres-minimitza la fluïdesa del cable en entorns d'alta densitat, reduint la congestió dins dels armaris d'equips i les zones de pegat.
Connexions de la caixa de terminals FTTH
Ideal per connectar dispositius ONT a rosetes de fibra i endolls de paret en instal·lacions interiors FTTH amb espai-limitat.
Pedaços interns de-distància curta ODF
S'utilitza habitualment a l'interior de marcs de distribució òptica per a connexions organitzades i poc-desordenades entre mòduls, divisors i adaptadors adjacents.
Tancaments compactes de telecomunicacions
Adequat per a caixes de connexió petites, armaris de muntatge-paret i tancaments compactes on els cables més llargs generarien volum innecessari.
Enllaços de banc de proves i equips de laboratori
Proporciona una opció de pont breu i consistent per a configuracions de prova òptica i connexions de dispositius de referència.
Preguntes freqüents
P: Quina pèrdua de retorn proporciona aquest cable de connexió SC/APC?
A: Pèrdua de retorn superior o igual a 60 dB, tal com s'especifica a la taula de rendiment del producte.
P: Quina és la pèrdua d'inserció?
P: Què significa la cara extrema en angle de 8 graus?
R: Els connectors SC/APC tenen un poliment en angle de 8 graus que dirigeix la llum reflectida lluny del nucli de la fibra, reduint la reflexió posterior.
P: Per a quants cicles d'aparellament està classificat el connector?
R: superior o igual a 1000 cicles d'inserció i eliminació mantenint un rendiment òptic estable.

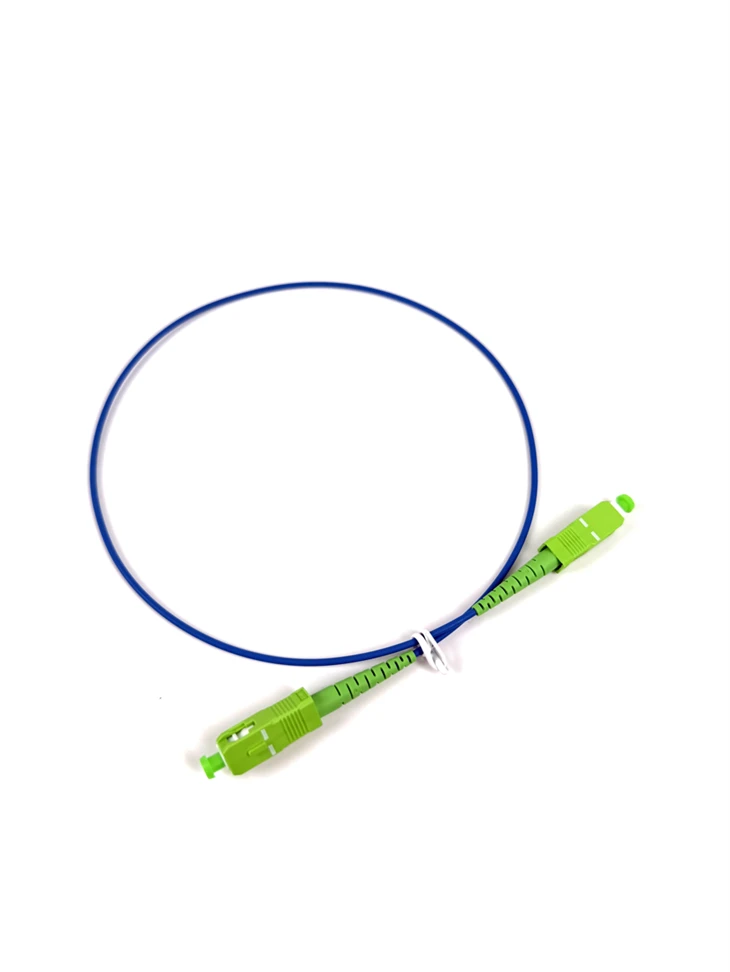

P: Per què triar un cable de connexió ultracurt de 0,5-metres?
R: Els cables de connexió ultra-curts redueixen el desordre dels cables, simplifiquen la gestió en zones d'alta-densitat i minimitzen l'excés de cable en espais compactes.
P: Quin és el rang de temperatura de funcionament?
A: -40 graus a +80 graus .
P: Quines opcions de jaqueta i diàmetre hi ha disponibles?
A: Jaquetes: PVC, LSZH, OFNP. Diàmetres: 3,0 mm, 2,0 mm, 0,9 mm.
