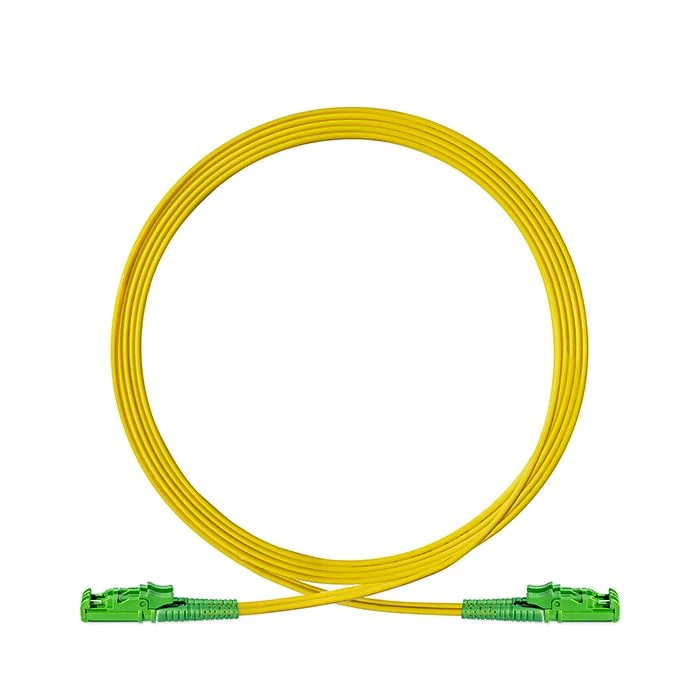

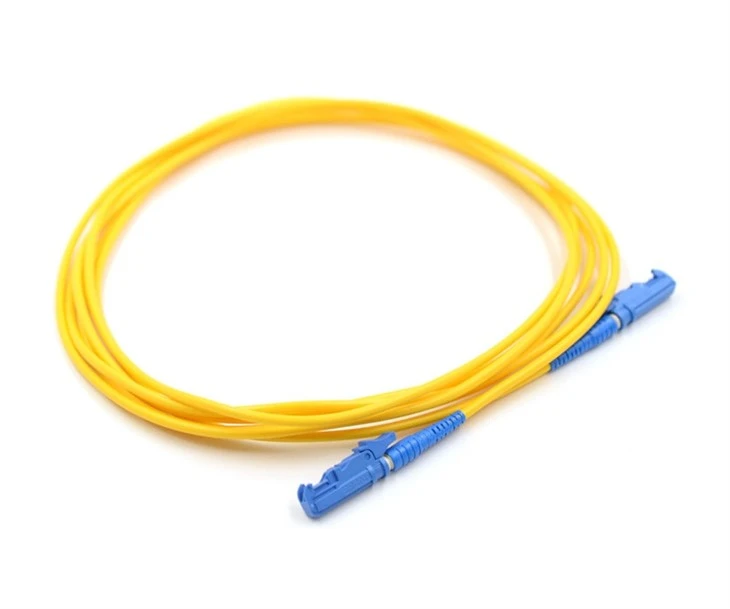

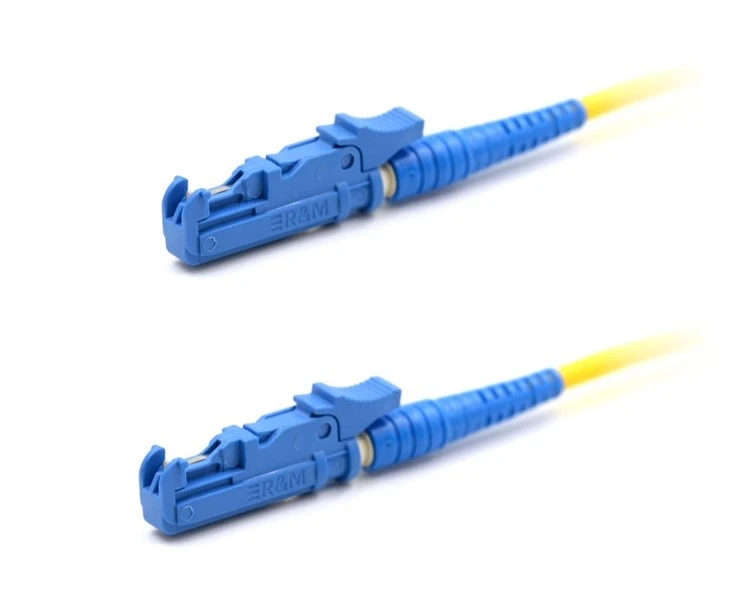

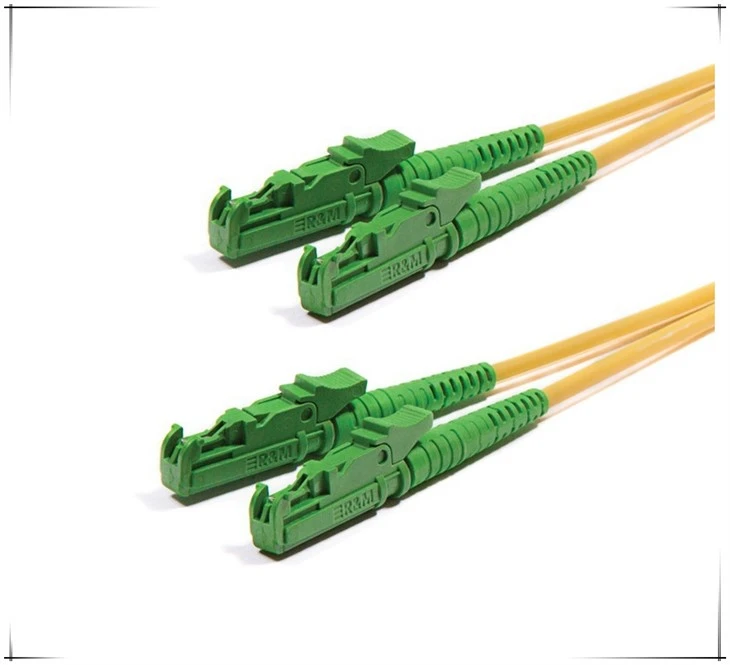

Fibra òptica E2000cables de pontés un cable de fibra òptica breu que té connectors als dos extrems. Aquest cable s'utilitza per enllaçar dos aparells o peces de xarxa, com ara un encaminador i un commutador o un panell de connexió i un transceptor. Els cables de connexió tenen diferents longituds i tipus de fibra, com ara fibra monomode o multimode, i els connectors poden ser de diferents tipus, inclosos SC, ST, LC i MTP/MPO. Mitjançant l'ús d'aquests cables, és possible establir i eliminar connexions entre components de xarxa ràpidament i sense necessitat de cablejats complexos.

Baixa pèrdua d'inserció i retorn:Els cables de connexió de fibra òptica tenen una baixa pèrdua d'inserció i retorn, la qual cosa significa que són molt eficients per transmetre dades a llargues distàncies amb una mínima atenuació de soroll i senyal.

Ample de banda alt:Els cables de connexió de fibra òptica tenen capacitats d'amplada de banda elevada, el que els fa ideals per a aplicacions de transmissió de dades d'alta velocitat que requereixen una gran capacitat per a la transferència de dades.

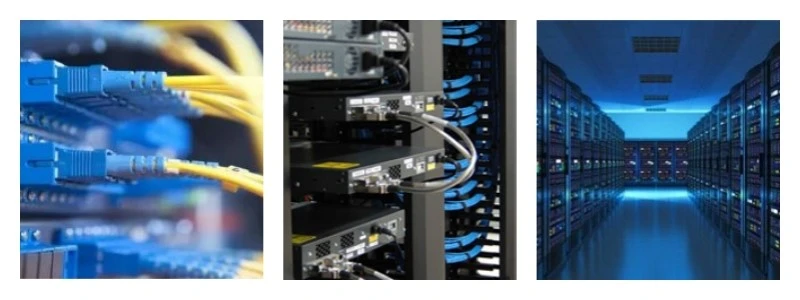

Àmplia gamma d'aplicacions:Els cables de connexió de fibra òptica s'utilitzen en una àmplia gamma d'aplicacions, com ara centres de dades, telecomunicacions, equipament mèdic, militar i aeroespacial i automatització industrial.

Flexibilitat:Els cables de connexió de fibra òptica són molt flexibles, la qual cosa significa que es poden instal·lar fàcilment en espais reduïts on els cables de coure tradicionals no hi caben.

Durabilitat:Els cables de connexió de fibra òptica són molt duradors i poden funcionar en entorns durs, com ara altes temperatures, humitat i exposició a productes químics.

Fàcil instal·lació:Els connectors dels cables de connexió de fibra òptica són plug-and-play, el que significa que es poden connectar fàcilment a altres dispositius sense necessitat de cap eina o equip especial.

Rentable:Els cables de connexió de fibra òptica són rendibles i ofereixen un cost total de propietat més baix en comparació amb els cables de coure, especialment a llargues distàncies.


CATV, equips de prova de metro;
Xarxes de telecomunicacions;
Xarxes d'àrea local (LAN);
Xarxes d'àrea àmplia (WAN);
Instal·lacions locals;
Xarxes de tractament de dades;
Terminació de vídeo i dispositiu militar actiu.

Cinc proves per garantir la qualitat del cable de connexió de fibra

La qualitat dels cables de connexió de fibra afecta tot l'enllaç de fibra òptica. Cada cable de connexió de fibra s'ha de provar estrictament abans de sortir de la fàbrica. Aleshores, quines proves farà un fabricant de cables de connexió de fibra per garantir l'alta qualitat dels cables de connexió?

Per garantir la qualitat dels cables de connexió òptics, els cinc tipus de proves d'inspecció següents generalment es realitzen abans de sortir de la fàbrica.

Detecció de pèrdua d'inserció/retorn del cable de connexió de fibra

La pèrdua d'inserció i la pèrdua de retorn són paràmetres clau que afecten els cables de connexió òptics. L'estàndard TIA estipula clarament que la pèrdua màxima d'inserció del cable de connexió òptic és de 0,75 dB (és a dir, el valor màxim acceptable).

Per a la majoria de cables de connexió de fibra del mercat, el rang normal de pèrdua d'inserció està entre {{0}},3dB i 0,5dB, i l'interval d'alguna pèrdua d'inserció baixa està entre {{6} }},15dB i 0,2dB. Els valors de pèrdua de retorn s'expressen en dB i solen ser negatius, de manera que els valors més alts són millors i les especificacions típiques oscil·len entre -15 i -60 dB.

Segons els estàndards de la indústria, la pèrdua de retorn dels connectors de fibra òptica polida Ultra PC hauria de ser superior a 50 dB, i la pèrdua de retorn de poliment en bisell sol ser superior a 60 dB. El tipus d'ordinador ha de ser superior a 40 dB. Per a fibra multimode, els valors RL típics estan entre 20 i 40 dB.

Els indicadors dels ponts de grau portador generals són que la pèrdua d'inserció és inferior a 0,3 dB i la pèrdua de retorn és superior a 45 dB.

Inspecció de la cara de l'extrem del cordó de fibra

La neteja de la cara final del connector de fibra òptica afecta directament el seu rendiment. Per exemple, esgarrapades, forats, esquerdes, contaminació per pols, etc. a la cara extrema de la fibra òptica provocaran la pèrdua del senyal de connexió, donant lloc a una mala inserció i pèrdua de retorn.

Inspecció d'interferòmetre 3D del cable de connexió de fibra

Les proves d'interferòmetre 3D són principalment per provar la geometria de la cara de l'extrem de la fibra, i els paràmetres inclouen el radi de curvatura, el desplaçament del vèrtex, l'alçada de la fibra, etc. La cara final del cable de connexió de fibra s'ha de tallar en una superfície esfèrica, però els productes fabricats pel procés de producció real no poden ser perfectes.

Quins són els valors adequats per al radi de curvatura, el desplaçament del vèrtex i l'alçada de la fibra?

Per tant, la forma de la cara final s'especifica a la norma tècnica, que inclou el radi de curvatura ROC, el desplaçament del vèrtex i l'alçada de la fibra.

Segons les normes tècniques de l'organització IEC, el valor de referència del radi de curvatura ROC és que el connector de tipus PC és de 10 ~ 25 mm i el connector de tipus APC és de 5 ~ 15 mm. L'offset del vèrtex es refereix al desplaçament entre el vèrtex de la superfície corba i l'eix de la fibra. Si el desplaçament del vèrtex és massa gran, la deformació de la cara extrema és suficient per provocar el contacte físic entre les fibres. Per tant, la norma tècnica requereix que l'offset del vèrtex del pont de fibra sigui inferior o igual a 50μm.

L'alçada de la fibra es refereix a l'alçada de la cara de l'extrem de la fibra en relació amb la cara de l'extrem de la virola. La cara de l'extrem de la fibra pot sobresortir per sobre de la cara de l'extrem de la virola o pot estar encastada per sota de la cara de l'extrem de la virola. El rang d'alçada de la fibra òptica especificat a la norma tècnica és de -250~+250nm.

Prova de rendiment mecànic del cable de connexió de fibra

Per exemple, prova d'estirament, prova el cable de connexió òptic sota la força de tracció especificada per verificar l'atenuació de la fibra i el factor de seguretat de la tensió de l'allargament de la fibra.

Experiment de temperatura ambient de cable de fibra

Cal provar els indicadors de rendiment dels connectors de fibra òptica en diferents condicions de temperatura ambient.
