Cordó de connexió MTP de 24 fibres a FC APC OM3 per a la migració de la xarxa del centre de dades 40G

Cordó de connexió MTP de 24 fibres a FC APC OM3 per a la migració de la xarxa del centre de dades 40G

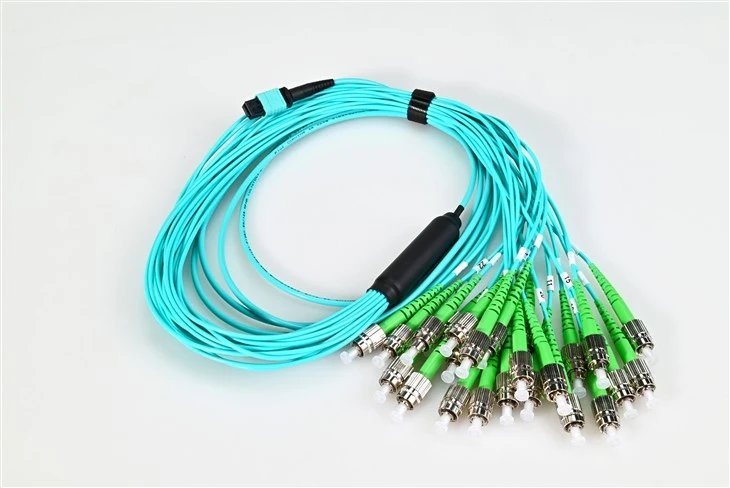

Cordó de connexió de fibra òptica Mtp a Fc Apc 24 nuclis Om3 3.0mmEl connector US Conec MTP® està equipat amb una pèrdua d'inserció baixa òptima de 0,35 dB per a una connectivitat d'alt rendiment-. Es combina amb la fibra Corning ClearCurve®, que té un radi de corbat mínim de 7,5 mm, la qual cosa garanteix una millor qualitat del senyal. Aquesta fibra òptica té la classificació de seguretat contra incendis OFNP-, per la qual cosa és segur utilitzar-la en espais d'aire plens. A més, es proporcionen botes de connector MTP® codificades per colors-per a una fàcil identificació. Normalment, aquests cables de connexió de fibra òptica s'utilitzen per a pegats dins d'un armari.
Send Inquiry

Product Introduction



El cable de connexió de fibra òptica de fibra Evolux Mtp a Fc Apc de 24 nuclis Om3 3.0mm admet la migració del centre de dades a taxes de dades més altes quan s'utilitza amb els nostres troncs. Els cables MTP® són una solució eficient per apegats de fibra d'alta-densitat als centres de dades, eliminant la necessitat de la terminació del camp-que requereix molt de temps. Estan dissenyats per estalviar espai i simplificar la gestió dels cables alhora que ofereixen opcions de pegats-rentables dins dels armaris.



Especificació
Connector A MTP femení (sense pin) Connector B FC APC
Mode de fibra OM3 50/125μm Longitud d'ona 850/1300 nm
Distància Ethernet 40/100G 150m a 850nm Distància Ethernet 10G 400m a 850nm
Connector MTP IL 0,35 dB màxim (0,15 dB típic) FC Connector IL Menor o igual a 0,2 dB
Connector MTP RL Superior o igual a 20 dB Connector FC RL Superior o igual a 30 dB
Atenuació a 850 nm Menys o igual a 2,3 dB/km Atenuació a 1300 nm Inferior o igual a 0,6 dB/km
Jaqueta de cable Ple (OFNP) Recompte de fibra 24 Fibres
Diàmetre exterior del cable (OD) 3,0 mm Diàmetre exterior de ruptura (OD) 2,0 mm
Càrrega de tracció d'instal·lació 66N Resistència a la tracció (llarg/curt termini) 80/240N
Temperatura de funcionament (-10 a 60 graus (14 a 140 ℉) Temperatura d'emmagatzematge (-10 a 70 graus (14 a 158 ℉)



Característiques



L'artesania de màxima-qualitat garanteix una transmissió fiable



-Connector MTP: proporciona senyals coherents i permet un disseny de sistema adaptable.

-Fibra: permet una major flexibilitat en l'encaminament i l'emmagatzematge dels cables mitjançant corbes més estretes.

-Jaqueta: redueix el potencial de danys a través de materials-resistents al foc i de baix-fum.



Optimització de la densitat del cablejat per satisfer diverses condicions ambientals.

- Reduint els costos d'instal·lació minimitzant els residus, millorant la gestió de cables i racionalitzant el desplegament.



Actualitzar la vostra xarxa és fàcil amb un connector-de fàcil accés-.

- Els cables d'arnès MTP®-FC faciliten actualitzacions ràpides de la velocitat de dades, inclosa lamigració de 10G a 40G.



Aplicacions



  • Migració de la xarxa del centre de dades de 10G a 40GL'arquitectura d'arnès MTP-FC agrupa les connexions 10G basades en FC-en un únic tronc MTP de 24 fibres, que admet la migració gradual a 40G sense la substitució completa de la infraestructura.

  • Interconnexions d'equips heretats de 40G QSFP+ a FCUneix els ports 40G QSFP+ MTP dels commutadors moderns als ports FC APC d'instruments òptics heretats o dispositius de xarxa antics encara en servei actiu.

  • Consolidació de fibra d'alta-densitat a les sales de servidorsConsolida 24 connexions FC individuals en una única interfície MTP, reduint el recompte de ports del panell de connexió i tallant el volum del cable per millorar el flux d'aire en entorns de bastidor densos.

  • Ampliacions de teixit del centre de dades de PlenumClassificació OFNP-per a un desplegament conforme a les ampliacions de centres de dades-de sostre obert on el cablejat amb classificació-codi-incendi és obligatori als espais plens compartits.

  • OM3 Multimode Test Lab Fibre PatchingAdequat per a entorns de prova basats en OM3-que requereixen connexions de fibra 24-pre-terminades i repetibles entre els ports MTP del xassís de prova i els instruments acabats amb FC amb pèrdua d'inserció per fibra verificada.



Preguntes freqüents

P: Quines taxes de dades admet aquest cable MTP de 24 fibres a FC APC OM3?

R: La fibra OM3 50/125μm admet Ethernet 40G fins a 150 m i Ethernet 10G fins a 400 m a 850 nm, proporcionant espai per a actualitzacions graduals de la velocitat de dades sense substituir la capa de cablejat físic.

P: Com admet aquest arnès la migració de xarxa de 10G a 40G?

R: Els cables d'arnès MTP-FC agrupen 24 enllaços FC 10G individuals en una única interfície MTP. Els equips de xarxa poden consolidar les connexions FC existents darrere d'un port troncal MTP a mesura que actualitzen les targetes de línia de commutació a 40G QSFP+, evitant el reajustament complet de la capa de pedaç.

P: Per què triar un arnès MTP de 24 fibres pre-terminat en lloc de cables de connexió FC individuals?

R: Un únic arnès de 24 fibres-preterminats substitueix 24 cables FC separats, elimina 24 punts de terminació de camp individuals com a possibles ubicacions de fallada i redueix significativament el volum del cable als panells de connexió per millorar el flux d'aire del bastidor.

P: Què éspèrdua d'insercióespecificació per al connector MTP d'aquest cable?

R: Inferior o igual a 0,35 dB màxim, amb un valor típic de 0,15 dB. Els connectors FC APC tenen una classificació inferior o igual a una pèrdua d'inserció de 0,2 dB i una pèrdua de retorn superior o igual a 30 dB.

P: Què vol dir FC APC i per quèpèrdua de retornimporta?

R: L'FC APC (Contacte físic angulat) utilitza un poliment de virola en angle de 8-graus que reflecteix la llum reflectida de nou- lluny del nucli de la fibra, aconseguint una pèrdua de retorn superior o igual a 30 dB - important en sistemes on la reflexió inversa causa soroll de senyal, com ara aplicacions òptiques de CATV analògiques o coherents.

P: És necessària la jaqueta OFNP per a la meva instal·lació?

R: L'article 770 del NEC exigeix ​​l'OFNP sempre que la ruta del cable passa per un espai de manipulació d'aire-plen. Si el vostre recorregut es troba completament dins d'un conducte o d'una safata de cables no-plen, és possible que altres tipus de jaquetes siguin acceptables -, però OFNP ofereix una cobertura de compliment per a la gamma més àmplia d'entorns d'instal·lació de centres de dades.
