Què és el cable de connexió SC LC?
El cable de connexió de fibra òptica SC-LC és un petit cable de connexió compacte que s'utilitza molt popularment en moltes aplicacions. Aquestes solucions de xarxa inclouen xarxes de telecomunicacions, LAN, xarxes de processament de dades, terminacions de dispositius i distribucions de locals. Els cables de connexió SC-LC estan dissenyats per oferir solucions Ethernet ràpides en aplicacions Gigabit i aplicacions ATM amb menys consum d'espai.
Especificació
| Paràmetre | Unitat | FC, SC, LC/ Cordó de connexió de fibra blindada | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Pèrdua d'inserció (típica) | dB | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,3 |
| Pèrdua de retorn | dB | Major o igual a 45 | Major o igual a 50 | Major o igual a 60 | Major o igual a 30 | Major o igual a 45 | Major o igual a 50 | Major o igual a 30 | Major o igual a 45 | Major o igual a 50 | Major o igual a 35 | Major o igual a 55 | Major o igual a 75 |
| Longitud d'ona de funcionament | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Canviabilitat | dB | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | ||||||||
| Vibració | dB | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | ||||||||
| Temperatura de funcionament | grau | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura d'emmagatzematge | grau | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diàmetre del cable | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

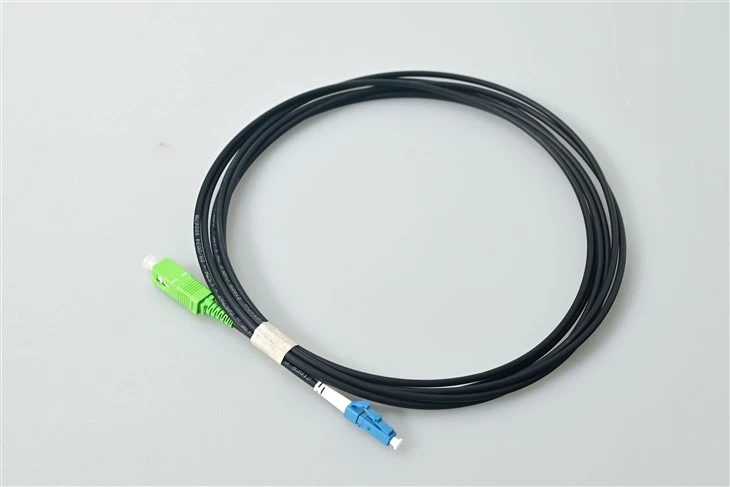

Cordó de connexió de fibra òptica SC/APC a LC/UPC
Disseny híbrid APC-a-UPC
El poliment en angle SC/APC de 8 graus proporciona una pèrdua de retorn superior o igual a 60 dB. El poliment de la cúpula LC/UPC proporciona una intensitat superior o igual a 50 dB. Un cable connecta els dos tipus d'interfície - el cos verd identifica APC, el blau identifica UPC.
Factor de forma petit, connexió LC d'alta-densitat
La virola LC d'1,25 mm té la meitat de la mida de la SC 2,5 mm - duplica la densitat de port als transceptors SFP/SFP+/QSFP. Pestell d'estil RJ-per a un funcionament ràpid-i-estirar.
G.657.A1 Bend-Fibra insensible
Radi de flexió mínim de 10 mm per a un encaminament ajustat als panells de connexió i al cablejat-del terra. Retrocompatible amb G.652.D. Admet fins a 40 km a 1550 nm.
Solucions d'aplicacions
Escenaris de desplegament típics per a aquest cable de connexió de fibra monomode SC a LC.
Xarxa d'accés FTTH / GPON
Connecta els ports SC/APC OLT als equips LC/UPC ONT a l'ODF. ElDivisor PLCa la ruta de distribució també utilitza interfícies SC/APC.
Centre de dades Cross-Connect
Pedaços els panells de distribució de fibra SC/APC directament als transceptors LC/UPC SFP+ als commutadors ToR. Admet 10 GbE, 25 GbE i 100 GbE.
CATV / RF sobre fibra
L'extrem-APC evita la distorsió CSO/CTB al vídeo analògic. S'utilitza entre transmissors de capçalera i nodes òptics en xarxes HFC.
Prova i mesura de telecomunicacions
-Cable de prova de grau de referència per connectar els ports de prova LC/UPC OTDR als marcs de distribució SC/APC a les oficines centrals.
Migració LAN empresarial
Uneix el cablejat estructurat acabat SC-heretat a nous commutadors i encaminadors basats en LC-sense re-terminació.
Sistemes de multiplexació WDM
Interfície ports SC/APC mux/demux amb transponders LC/UPC en desplegaments CWDM i DWDM.
Descripció dels productes
Cada cable de connexió de fibra òptica es prova al 100% per a la pèrdua d'inserció i la pèrdua de retorn a 1310/1550 nm. Les virolles de ceràmica de zirconi ofereixen una intercanviabilitat inferior o igual a 0,2 dB a través de 1.000 cicles d'aparellament superior o igual. Instal·lació certificada ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, conforme a REACH. Opcions de jaqueta OFNR i LSZH. Diàmetre del cable φ0,9 / φ2,0 / φ3,0 mm. Longituds personalitzades disponibles de 0,3 m a 100 m.
Descripció dels productes
P: Quina diferència hi ha entre APC i UPC en un cable de connexió de fibra òptica?
R: APC té una cara d'extrem-angular de 8 graus (més o igual a 60 dB de pèrdua de retorn), UPC té una cara d'extrem-en forma de cúpula (més o igual a 50 dB). Els sistemes GPON i CATV requereixen APC al costat de la distribució; ports d'equips com els transceptors SFP utilitzen UPC. Connector verd=APC, blau=UPC.
P: Puc connectar un connector APC a un adaptador UPC?
A: No. Mismatched polish creates an air gap causing >Pèrdua de 3 dB i dany a la virola. Apareixeu sempre APC amb APC, UPC amb UPC. La ranura de la clau angulada activadaAdaptadors SC/APCevita la majoria{0}}encreuament accidental.
P: Quines velocitats i distàncies s'admeten?
R: 100 Mbps a 100 GbE. Fins a 10 km a 1310 nm, 40 km a 1550 nm. L'abast real depèn del pressupost òptic del transceptor i de la pèrdua total de l'enllaç.
P: Quina diferència hi ha entre un cable de connexió i uncua de fibra?
R: Un cable de connexió té connectors als dos extrems per utilitzar-los en mode plug-i-play. Una cua té un connector i un extrem de fibra nua per a l'empalmament de fusió als cables troncals.
P: Puc demanar longituds personalitzades o versions dúplex?
A: Sí. Personalitzat 0,3 m–100 m, termini de lliurament de 3 a 5 dies. Disponibles versions dúplex, blindades i LSZH. També femSC/APC de 12 nuclis a LC/UPCper a necessitats de major recompte de fibra.
