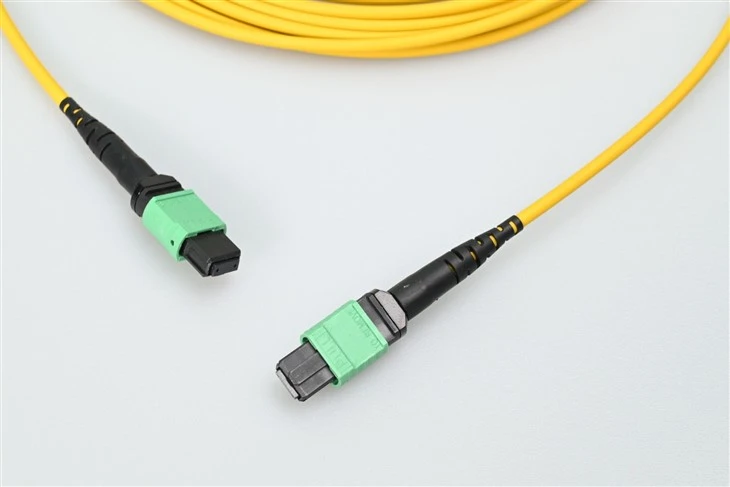

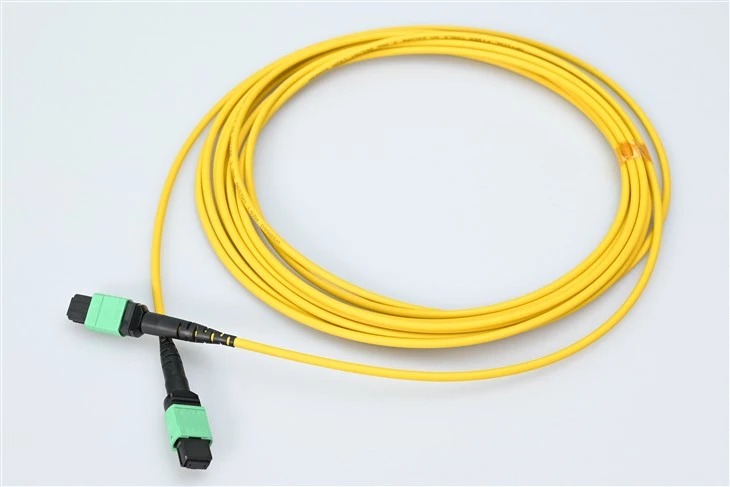

Presentació del producte
El sistema de cablejat MPO/multi-fibra és ideal per a un entorn d'alta densitat que requereix estalvi d'espai i solucions innovadores de gestió de cables. La sortida de ventilador-MPO admet diverses connexions, des de múltiples-fibra fins a-fibra única.
Especificació
|
Especificació |
MM baixa pèrdua |
Estàndard |
SM baixa pèrdua |
Estàndard |
|
Pèrdua d'inserció |
Típic<0.30dB |
Típic<0.50dB |
Típic<0.30dB |
Típic<0.50dB |
|
Pèrdua de retorn |
Superior o igual a 20 dB |
Superior o igual a 20 dB |
Major o igual a PC45dB |
Major o igual a PC45dB |
Característica
Empènyer-tirar el tancament
Fàcil muntatge, sense necessitat d'eines
L'alineació s'aconsegueix amb agulles de guia d'alt preu
Dissenyat per a aplicacions SM i MM de baixes pèrdues i pèrdues estàndard
Cable rodó resistent, cable oval i opcions de cinta nua disponibles
Carcassa codificada per colors disponible per a diferents tipus de fibra, tipus de poliment i grau de connector
Aplicació

Array de cables troncals
Els cables troncals MTP/MPO monomode-preterminats inclouen 8, 12 o 24 fibres OS2 en un connector, substituint dotzenes de cables de connexió dúplex individuals per a execucions de backbone. Ideal per a enllaços de MDF-a-IDF, elevacions entre-edificis i connexions troncals òptiques paral·leles 40G PLR4 / 100G PSM4 / 400G DR4 entreTaulers de connexió MTP/MPO. La jaqueta groga LSZH segueix la codificació de colors TIA-598 per a la identificació instantània d'un sol mode.

Array Fiber To Single Fiber Fanouts & Cases
Transició de troncs OS2 multi-fibra a ports dúplex individualsCables de connexió MTP/MPO-a-LC(8F a 4×LC o 12F a 6×LC) o mòduls de casset de muntatge en panel-. Essencial per connectar transceptors òptics paral·lels QSFP28 PSM4/QSFP-DD DR4 a equips SFP+/SFP28 basats en LC-, que permeten una migració suau de 10G a 100G/400G sense substituir el vostre existent.Infraestructura basada en LC-.

Accés a la vora de la targeta d'alta densitat de fibra
Un solConnector MTP/MPOporta 12 fibres a l'empremta d'un SC - que ofereix una densitat de 12 vegades per ranura de vora de targeta. Perfecte per a targetes de línia òptiques, unitats mux-de DWDM/CWDM i sistemes ROADM on l'espai de la placa frontal és limitat. Els nostres conjunts OS2 proporcionen una alineació de precisió i una baixa pèrdua d'inserció (<0.30dB typical) these sensitive singlemode systems demand, with push-pull latching for tool-free mating in tight equipment bays.

Connexions entre trames de commutació òptica
Substituïu 12 o 24 cables de connexió monomode individuals entre bastidors d'equips per un cable troncal MTP/MPO - simplificant dràsticament la gestió de cables en entorns de telecomunicacions de grau-connexió òptica (OXC) i operador-. Els nostres conjunts APC-OS2 polits (més o igual a 60 dB de pèrdua de retorn) compleixen els estrictes requisits de retro-reflexió dels equips de commutació òptica. Veure el nostreGuia de polaritat MTP/MPO i tipus de cableper a les millors pràctiques de cablejat entre trames.

Cablejat del centre de dades
Els conjunts MTP/MPO monomode d'OS2 s'adapten a les arquitectures de connexió-de fulla-de columna vertebral i de connexió creuada, que admeten connexions directes de transceptor 400G DR4 / 800G DR8, troncals troncals i sortida-de ventilador a cassets LC mitjançantPanells adaptadors MPO. La jaqueta groga proporciona una separació visual instantàniacables multimodeen entorns híbrids SM/MM - crítics per evitar costososes errades a escala.
PMF
P: Per què triar un cable de connexió MTP/MPO monomode en lloc de multimode?
R: Es redueix a la distància i a la{0}}prueba de futur. Els nostres cables MTP/MPO OS2 monomode porten senyals de més de 10 km a 1310 nm - multimode màxims a 100-550 m. El mode únic admet 10G a 400G i més enllà sense penalitzacions de distància. Els transceptors costen més, però la infraestructura que instal·leu avui no caldrà substituir-la quan actualitzeu la velocitat. Veure el nostreguia monomode vs multimodeper a l'avaria total.
P: Quina diferència hi ha entre el poliment APC i UPC als connectors MPO monomode?
R: UPC té un poliment de cúpula plana amb una pèrdua de retorn superior o igual a l'estàndard de 45 dB - per a la majoria d'enllaços de mode únic del centre de dades. APC té un poliment en angle de 8 -graus que fa que la pèrdua de retorn sigui superior o igual a 60 dB, la qual cosa és fonamental per a les telecomunicacions DWDM, PON, òptiques coherents i-de llarg recorregut que són extremadament sensibles als reflexos posteriors. Carcassa verda=APC, blau=UPC. No els barregeu mai: els angles no coincidents causen una pèrdua massiva de senyal i danys a la virola. Cobrim això al nostreguia d'esmalt facial-final.
P: Quines velocitats i tipus de transceptor admeten aquests cables?
R: Funcionen amb tots els principals transceptors òptics paral·lels monomode: 40GBASE-PLR4 (4×10G, abast de 10 km), 100GBASE-PSM4 (4×25G, 500m) i 400GBASE-DR4 (4×100G, 500m). Utilitzeu MTP/MPO de 8 o 12 fibres per a mòduls de 40G/100G; 8 fibres per a 400G DR4. També retrocompatible amb transceptors monomode 10G/25G SFP+/SFP28 mitjançantCables de connexió MTP-a-LC.
P: Per què la jaqueta del cable és groga?
R: El groc és el color estàndard TIA-598 per a la fibra monomode; és funcional, no cosmètic. En un centre de dades amb centenars de cables de connexió, la codificació de colors permet als tècnics distingir instantàniament els tipus de fibra: groc=monomode OS2, aqua=OM3, magenta=OM4, llima=OM5. Connectar el tipus de fibra incorrecte a l'equip vol dir que res no funciona. Seguim aquest estàndard en tots els nostres productes, des decoles monomodeals cables troncals.
P: Quina pèrdua d'inserció i pèrdua de retorn hauria d'esperar?
R: Grau de pèrdua-baix: típic<0.30dB, max <0.70dB per connector. Standard grade: typical <0.50dB, max <0.70dB. Return loss ≥45dB (UPC) or ≥60dB (APC). Singlemode parallel optic links like PSM4 have very tight power budgets - every tenth of a dB counts. We 100% test every assembly before shipping. Our article on prova de pèrdua d'inserciórecorre els càlculs del pressupost d'enllaços.
P: Necessito connectors masculins (fixats) o femenins (sense fixar)?
R: Els ports del transceptor (QSFP+ PLR4, QSFP28 PSM4, QSFP-DD DR4) sempre són masculins -, de manera que els cables de connexió que es connecten als transceptors necessiten extrems femelles. Els cables del tronc-a-del panell a panell solen ser femella-a-femella. Per al mode únic d'APC, també-comproveu l'orientació de la tecla (tecla-amunt versus tecla-avall) - s'inverteix la polaritat equivocada, cosa que és dolorosa per resoldre problemes en enllaços de fibra múltiple-. Digueu-nos el vostre model de transceptor i especificarem la configuració correcta.
P: Quin tipus de polaritat - Tipus A, B o C?
R: Fem els tres tipus de polaritat TIA-568. El tipus B (invertit) és el nostre més popular per als desplegaments de centres de dades monomode: funciona tant per a òptiques dúplex com paral·leles (PSM4, DR4) i us permet utilitzar els mateixos cables de connexió als dos extrems. El tipus A s'adapta a alguns dissenys de telecomunicacions; El tipus C és rar però disponible. La regla clau: sigueu coherents en tota la vostra infraestructura. El nostreGuia de polaritat MPO/MTPté esquemes de cablejat per a cada mètode.
P: Aquests cables poden suportar 400G o 800G?
R: Absolutament - aquí és on l'MTP/MPO monomode brilla sobre el multimode. Els nostres conjunts de fibra 8/12-admeten directament 400GBASE-DR4 (8 fibres, 500 m). Per a 800G-DR8, oferim configuracions de 16 fibres. Fins i tot els estàndards 1.6T continuaran utilitzant interfícies MTP/MPO monomode. Invertir en aquesta infraestructura ara significa que esteu construint per a la propera dècada d'actualitzacions de velocitat. Més detalls al nostreGuia de cablejat LC vs MTP/MPO.
P: Com he de netejar els connectors MTP/MPO monomode?
R: El nucli de 9 µm del mode únic és 6 vegades més petit que el de 50 µm del mode multimode -, de manera que la contaminació que costa 0,3 dB en mode multimode pot provocar una pèrdua d'1 dB+ o un bloqueig total del senyal en mode únic. Utilitzeu un netejador d'un-clic MPO dedicat (no netejadors LC/SC). Netegeu tant el connector com el port de l'adaptador abans de cada aparellament. Mantingueu els taps antipols posats quan estiguis desconnectat. No utilitzeu mai aire enllaunat - perquè diposita residus. El nostreguia de neteja i mantenimentcobreix tot el procés.
P: Quines opcions de jaqueta i cable hi ha disponibles?
R: Estàndard: cable rodó de 3,0 mm amb jaqueta groga LSZH per a centres de dades interiors i instal·lacions de telecomunicacions. També disponible: plénum OFNP-classificat per a espais-de manipulació d'aire nord-americà, cable ovalat per a un major nombre de fibres en camins estrets i cinta nua per a aplicacions ultra-compactes. Per a entorns durs, el nostrecables de connexió MTP/MPO blindatsafegir protecció contra l'aixafament d'acer inoxidable. Totes les opcions utilitzen fibra OS2 9/125 µm amb longituds personalitzades de 0,5 m a 100 m+.
