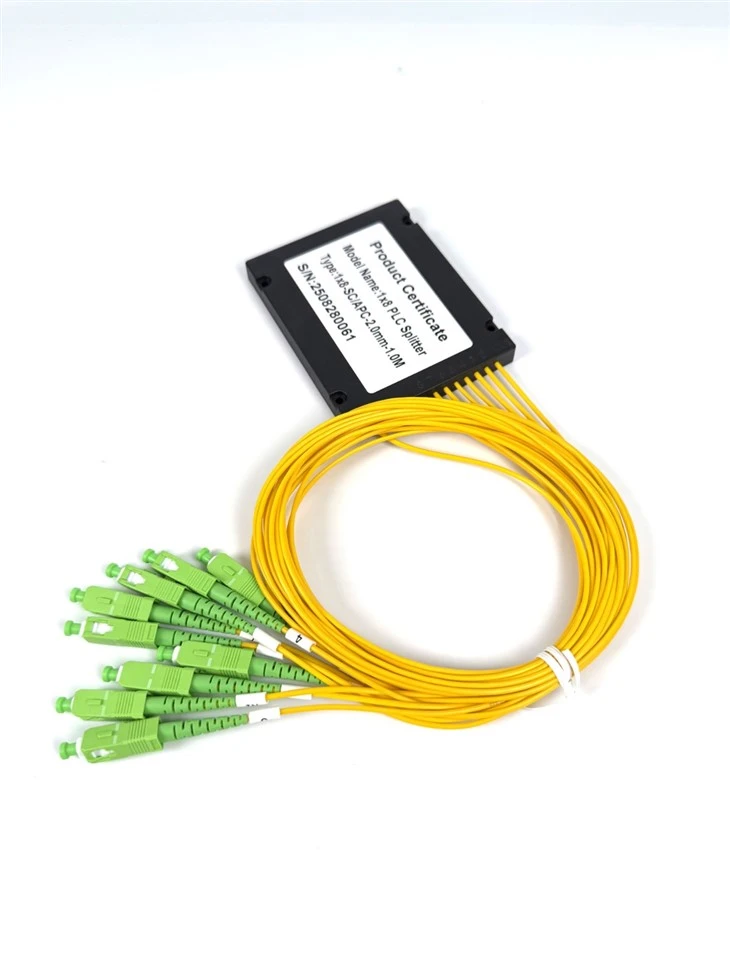

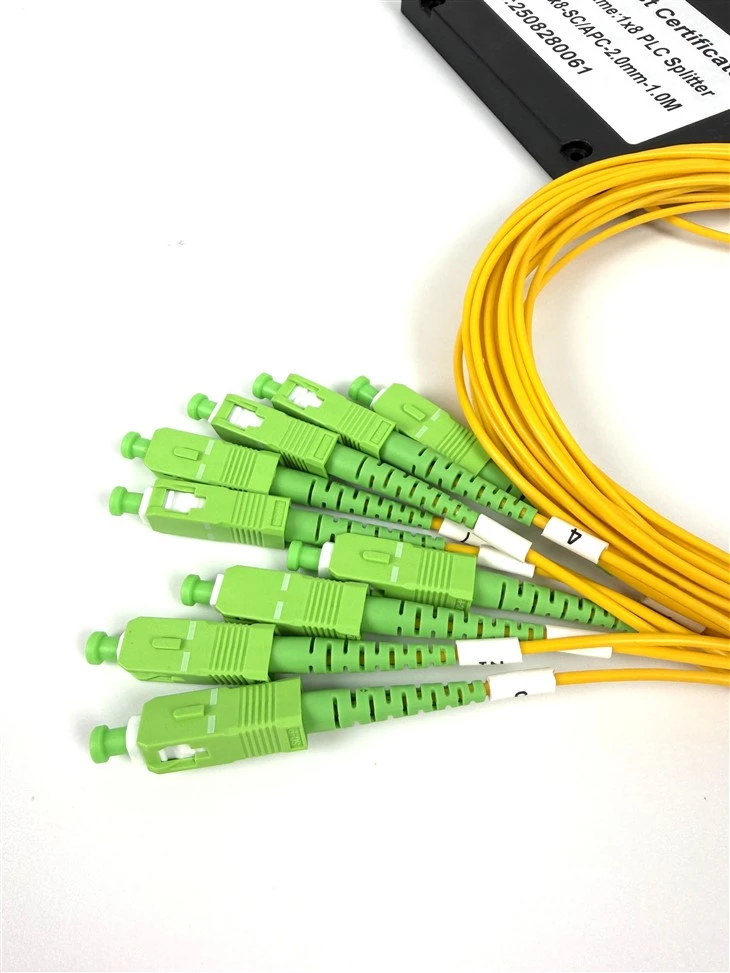

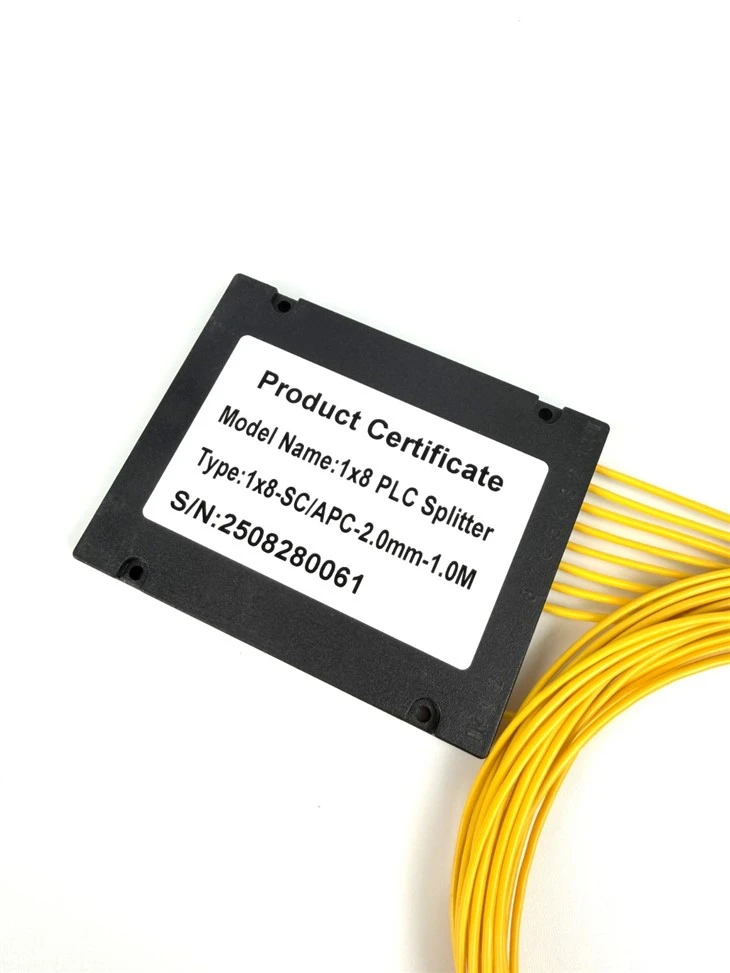

Divisor de fibra òptica 1x8 SC APC

El divisor de fibra òptica, també conegut com a divisor de potència, és un component òptic passiu que divideix un sol senyal de fibra en dos o més senyals òptics segons una relació predeterminada, que s'utilitza habitualment en els sistemes d'accés FTTH (Fiber To The Home).

Send Inquiry

Què és el divisor de fibra òptica?

Un divisor òptic és un dispositiu passiu que divideix els senyals òptics en diverses parts. S'utilitza principalment a les xarxes FTTx/PON per dividir un únic cable de fibra òptica en diverses branques, permetent el suport per a diversos usuaris finals i reduint així la càrrega a la xarxa de fibra troncal. A més, s'utilitza en el manteniment de xarxes de llarga-distància, televisió per cable, circuits ATM i per a la distribució de senyals en xarxes locals/metro.

Els divisors de fibra òptica solen tenir almenys 2 ports i poden tenir fins a 128 ports. Els dos tipus que s'utilitzen més habitualment són el-divisor tradicional de cònic bicònic fusionat (FBT) i el divisor de circuit d'ones de llum planar (PLC) adequat i compacte d'alta-densitat.

Hi ha diversos diàmetres estàndard de fibres òptiques que s'utilitzen habitualment en els divisors PLC, que estan relacionats amb les dimensions externes de les fibres. Els diàmetres de fibra habituals inclouen 250 μ m, 900 μ m i 2 mm. Els diferents diàmetres de fibra són adequats per a diferents embalatges i aplicacions.

Especificacions del producte

Estil de paquet	Mòdul ABS	Tipus de configuració	1x8 1x16 1x32 1x64
Tipus de fibra	G.657A1 monomode	Tipus de connector	SC/APC
Diàmetre de la fibra	2,0 mm	Longitud de la fibra	>1m
Pèrdua d'inserció	Menor o igual a 17,3 dB	Pèrdua de retorn	Superior o igual a 50 dB
Pèrdua d'uniformitat	Menor o igual a 1,5 dB	Directivitat	Superior o igual a 65 dB
Pèrdua depenent de la polarització	Menor o igual a 0,3 dB	Pèrdua depenent de la temperatura	Menor o igual a 0,5 dB
Pèrdua dependent de la longitud d'ona	Menor o igual a 0,3 dB	Ample de banda operatiu	1260 ~ 1650 nm
Temperatura de funcionament	-40 ~ 85 graus	Temperatura d'emmagatzematge	-40 ~ 85 graus

Aplicació

Els divisors PLC s'utilitzen àmpliament a les xarxes FTTH per distribuir senyals òptics des d'una ubicació central a diverses cases o ubicacions. La figura següent mostra una aplicació típica d'un divisor PLC 1x4. El senyal òptic de l'OLT entra al divisor PLC a través d'una única fibra d'entrada. Aleshores, el divisor PLC divideix uniformement el senyal òptic entrant en quatre feixos diferents segons una relació predeterminada, cada feix transportant la mateixa proporció de potència òptica d'entrada. Després de la divisió, el senyal òptic es transmet a quatre fibres de sortida independents, que distribueixen el senyal a quatre usuaris o dispositius diferents.
