Presentació del producte

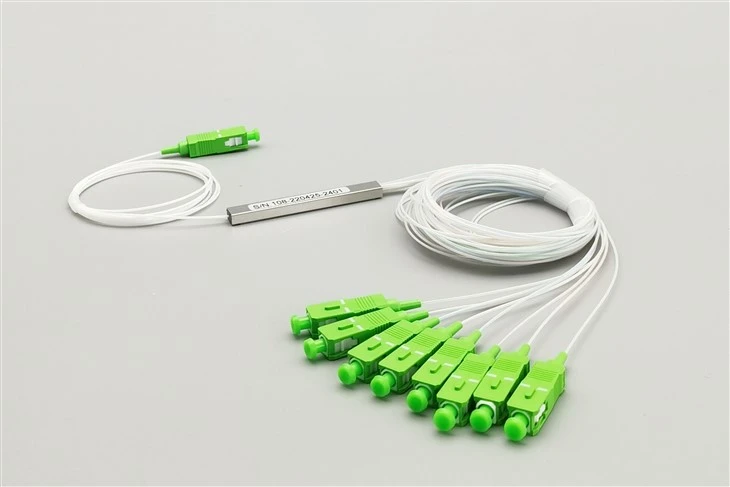

Divisor de fibra òptica PLC 1X8és un substrat de quars-guia d'ona planadispositiu de distribució d'energia òptica que s'utilitza per distribuir senyals òptics des d'una oficina central (CO) a diverses ubicacions-d'usuaris finals.
Divideix uniformement l'entrada òptica simple/dual en múltiples sortides òptiques i distribueix uniformement els senyals òptics als usuaris. Els canals de branca solen tenir 2, 4 i 8 canals i fins a 64 canals o més, que normalment s'expressa com 1 × N o 2 × N.
|
Tipus de connector |
SC |
|
Tipus polonès |
APC/UPC |
|
Mode de fibra |
Mode únic/Multimode |
|
Estil de paquet |
TUBO ABS/MINI |
|
Tipus de configuració |
1 x 8 |
|
Longitud de la fibra |
1.5m |
Especificació
| Estil de paquet | mini tub | Tipus de configuració | 1*8 |
| Grau de fibra | G.657A1 | Mode de fibra | Monomode |
| Tipus de connector | SC/APC | Ratio de divisió | 50/50 |
| Diàmetre de fibra d'entrada/sortida | 900μm | Longitud de la fibra d'entrada/sortida | 1.5m |
| Pèrdua d'inserció | Menys o igual a 4,0 dB | Pèrdua de retorn | Superior o igual a 55 dB |
| Pèrdua d'uniformitat | Menor o igual a 0,4 dB | Directivitat | Superior o igual a 55 dB |
| Pèrdua depenent de la polarització | Menor o igual a 0,2 dB | Pèrdua depenent de la temperatura | Menor o igual a 0,5 dB |
| Pèrdua dependent de la longitud d'ona | Menor o igual a 0,3 dB | Ample de banda operatiu | 1260 ~ 1650 nm |
| Temperatura | Funcionament -40 a 85 graus (-40 a 185 graus F) Emmagatzematge -40 a 85 graus (-40 a 185 graus F) |
Aplicació
Distribució òptica FTTX
Aquest divisor PLC de mini tubs 1 × 8 SC APC està dissenyat per aFTTX (Fibra a la X)desplegaments de xarxa. Distribueix senyals òptics des d'una oficina central (CO) a diverses ubicacions-d'usuaris finals, donant suport a una instal·lació flexible en caixes de distribució i tancaments de terminals.
Distribució del senyal de l'oficina central
S'utilitza a nivell d'oficina central per dividir uniformement l'entrada òptica única o doble en múltiples sortides òptiques. La divisió uniforme de la llum i la bona estabilitat ajuden a mantenir una distribució coherent del senyal a tots els ports de sortida.
Sistemes de comunicació òptica
Aplicable a sistemes de comunicació òptica general que requereixen una divisió fiable del senyal 1×8 amb connectors SC APC. L'estructura compacta de mini tubs permet la instal·lació en entorns-limitats d'espai.
Distribució de fibra multi-usuari
Adequat per a escenaris on els senyals òptics s'han de distribuir a diversos usuaris. El divisor admet configuracions de branques de 2, 4, 8, 16, 32 i fins a 64 canals segons els requisits de la xarxa.
Informació de la comanda
Evoluxfiber ofereix tota una sèrie de divisors 1xN i 2xN adaptats per a aplicacions específiques:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 Hi ha disponibles versions de separadors.
b. Els connectors SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC o cap connector es poden seleccionar com vulgueu
c. 0.9, 2,0, 3,0 mm per al tipus de fibra d'entrada i sortida.
d. La longitud de la cua també es pot personalitzar; normalment us proporcionarem 1,5 m, us convidem a contactar amb nosaltres per obtenir més detalls.
Preguntes freqüents
P1: Què significa "mini tub" en aquest divisor PLC?
R: Mini tub es refereix a l'estil de paquet d'aquest divisor. Presenta una estructura compacta que permet una instal·lació flexible en caixes de distribució de fibra i tancaments de terminals on l'espai és limitat.
P2: Quin és l'amplada de banda operativa d'aquest divisor PLC 1 × 8?
R: Aquest divisor admet una amplada de banda operativa de 1260 nm a 1650 nm, tal com s'especifica a les especificacions del producte.
P3: Quina diferència hi ha entre els connectors SC APC i SC UPC?
A: Connectors SC APCtenen una cara extrem angulada que proporciona una major pèrdua de retorn. Aquest divisor està disponible amb connectors SC/APC, i les opcions SC/UPC, FC/UPC, LC/UPC, FC/APC, LC/APC també es poden seleccionar segons els vostres requisits.
P4: Quin és el rang de temperatura de funcionament?
R: Aquest divisor PLC funciona dins d'un rang de temperatura de -40 graus a 85 graus (-40 graus F a 185 graus F), tal com s'indica a les especificacions.
P5: Quina és la pèrdua d'inserció d'aquest divisor?
A: Elpèrdua d'insercióés inferior o igual a 4,0 dB. La baixa pèrdua d'inserció ajuda a garantir que la potència òptica suficient arribi a cadascun dels 8 ports de sortida.
P6: Què és la uniformitat de la pèrdua i per què és important?
A: Pèrdua d'uniformitatmesura la diferència de potència òptica entre els ports de sortida. Aquest divisor té una uniformitat de pèrdua inferior o igual a 0,4 dB, el que significa que proporciona una divisió uniforme de la llum i una bona estabilitat a totes les sortides.
P7: Quin tipus de fibra utilitza aquest divisor?
R: Aquest divisor utilitza fibra monomode G.657A1 amb un diàmetre de fibra d'entrada/sortida de 900 μm.
P8: Es pot personalitzar el tipus de connector i la longitud de la fibra?
A: Sí. Les opcions de connector inclouen SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC i LC/APC. El diàmetre de la fibra d'entrada i sortida pot ser de 0,9 mm, 2,0 mm o 3,0 mm. La longitud estàndard de la cua és d'1,5 m i es pot personalitzar a petició.
P9: Quines configuracions de divisió estan disponibles?
R: Evoluxfiber ofereix tota una sèrie de divisors 1×N i 2×N, incloent versions 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 i 2×64.
P10: Quina és l'especificació de pèrdua de retorn?
R: La pèrdua de retorn és superior o igual a 55 dB. Una pèrdua de retorn més alta indica una reflexió de l'esquena inferior, que és beneficiosa per al rendiment de la xarxa òptica.
