Cable d'interrupció de fibra MTP/MPO a LC d'Evolux OM4 12-

Porteu una connexió MPO a 12 terminacions LC amb un arnès OM4 fet per a la disposició del vostre bastidor.

A Evolux, fabriquem i subministrem conjunts MPO-to-LC amb longituds personalitzades, mapes de fibra, etiquetes i embalatge OEM. Envieu el vostre programa de cables o els detalls de l'equip i revisarem la configuració abans de fer la comanda.
Send Inquiry

Product Introduction

Un arnès de 12 fibres construït al voltant de la disposició del vostre bastidor

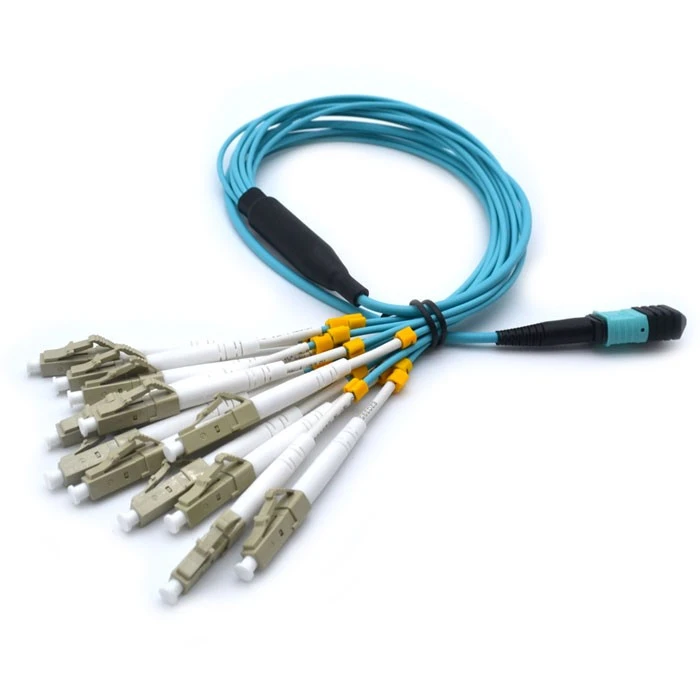

OM4 MPO to LC harness showing the trunk, fanout body and LC branch arrangement

Especifiqueu la longitud total del cable i l'abast de les branques LC per al vostre bastidor.

Utilitzeu el nostre conjunt de fanout OM4 on un tronc MPO s'ha de connectar als ports d'equips LC o un panell de distribució. Les 12 fibres acaben al costat LC; amb l'aparellament acordat, poden formar sis connexions dúplex.

Per a comandes de cable MPO a LC a granel, revisem conjuntament la longitud del tronc, l'abast de la sortida i la identificació del port. A continuació, podeu fer comandes repetides amb el mateix dibuix i referència de l'etiqueta en lloc de tornar a especificar cada arnès per a cada bastidor.

Si els dos extrems del vostre enllaç necessiten connectors MPO, trieu el nostreCable troncal OM4 MPO de 12 nuclisen canvi. També podem revisar la BOM més àmplia a través del nostreservei de cablejat del centre de dades.

Especificacions del cable de ruptura OM4 MPO a LC

Utilitzeu aquests detalls per comparar la nostra construcció estàndard amb els requisits del vostre projecte. Confirmem el mapa de fibra, dimensions i criteris d'acceptació òptica del muntatge que demaneu.

Especificació La nostra configuració estàndard
Construcció de fibra 12 fibres, multimode optimitzat per làser OM4, 50/125 µm
Material de fibra Fibra òptica Corning
Interfície MPO Connector femella de 12 fibres sense pins guia
Terminacions LC 12 connectors LC amb virolles ceràmiques de 1,25 mm
Jaqueta de cable Aqua, qualificat per al ple de l'OFNP
Temperatura de funcionament −20 graus a +70 graus
Temperatura d'emmagatzematge −40 graus a +70 graus
Longitud del cable Longituds personalitzades disponibles
Revisió de la configuració Mapeig MPO a LC, aparellament LC, abast de fanout, marca del connector i requisits de prova òptica


Incloeu els requisits de diàmetre del tronc i de la sortida al vostre dibuix perquè puguem confirmar la construcció del cable per a la vostra ruta.

Confirmeu la interfície MPO abans de fer la comanda

Expliqueu-nos amb què es combinarà l'extrem MPO. El nostre connector femení estàndard no té pins de guia i necessita un connector d'acoblament amb pins compatible; un adaptador alinea les carcasses però no afegeix aquestes agulles.

Relaciona les branques LC amb els teus ports

Un fanout complet de 12 fibres i un breakout SR4 utilitzen diferents plans de connexió. Revisem les posicions de la fibra MPO i l'ordre de parells LC amb la disposició del vostre equip. Per a una connexió SR4 dedicada, compareu el nostreDesglossament de 8 fibres OM4 MTP a LC.

Comproveu l'òptica i el cable

Per a un projecte 40G o 100G, envieu el número de peça del transceptor i el mode de funcionament previst. La interfície del mòdul, les fibres actives, el mode de ruptura compatible i el pressupost de pèrdua de canal determinen si el conjunt s'adapta. Un arnès passiu no converteix les velocitats de transmissió.

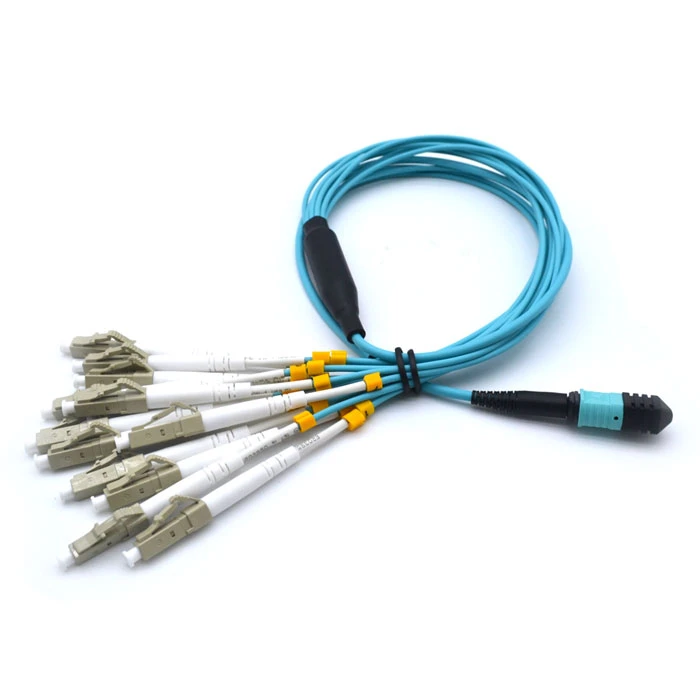

OM4 MPO to LC breakout cable viewed from the capped MPO connector side

La interfície MPO, el gènere d'aparellament i el mapa de fibra es confirmen com a part de la vostra comanda.

Cables de ruptura MPO a LC personalitzats d'Evolux

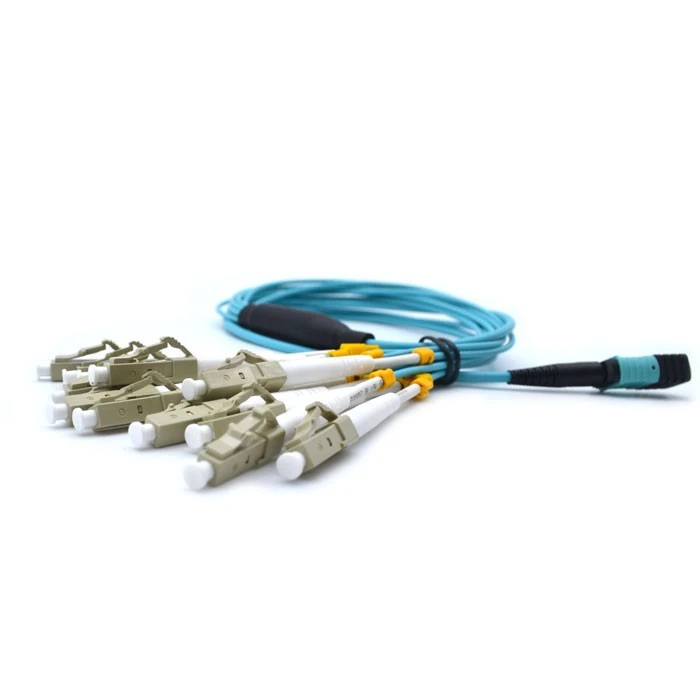

Custom OM4 MPO to LC breakout harness with individual LC branches and identification sleeves

Podem revisar la longitud total, l'abast del fanout i la identificació final en funció del vostre programa de cable.

Treballeu amb el nostre equip de cables de distribució OEM quan les longituds del catàleg o les etiquetes estàndard no s'ajusten a la feina. Admetem longituds de cable personalitzades, configuracions de connectors i embalatge, amb cada canvi revisat en funció de la vostra aplicació.

Per a equips d'instal·lació

Envieu la ruta del bastidor, la interfície d'aparellament MPO i la programació del port LC. Revisarem les dimensions i el mapa de connexió i després utilitzarem la configuració aprovada com a referència de producció.

Per a distribuïdors i marques de marca privada

Sol·liciteu els cables de distribució Evolux OM4 amb els vostres números de peça, etiquetes de cables i el format d'embalatge acordat. Comenceu amb una mostra per comprovar la compilació i les il·lustracions abans de llançar la comanda a granel.

Veure el nostreServei de fabricació de fibra òptica OEMper al dibuix, la mostra i el suport de marca.

Envieu a Evolux els vostres requisits de cable

Comprovacions de fàbrica per a la vostra comanda de cable de ruptura

Confirmem els requisits d'inspecció i prova amb vostè abans de la producció. Per als vostres fitxers d'acceptació, especifiqueu els límits de pèrdua d'inserció i pèrdua de retorn, longituds d'ona de prova, requisits d'inspecció de cara final i identificació de cable o lot.

El nostre suport de fabricació cobreix components entrants, comprovacions de muntatge, proves òptiques i inspecció final. Des del nostre establiment a Shenzhen l'any 2013, hem subministrat productes de connectivitat de fibra òptica per a aplicacions de telecomunicacions, empreses i centres de dades.

Per a projectes plens, demaneu-nos que confirmem el marcatge del cable OFNP i la documentació de suport per a la construcció citada. També podem revisar la declaració RoHS aplicable i qualsevol document addicional requerit per la vostra oferta.

Més informació sobreel nostre procés de producció i inspecció.

Evolux fiber cable production workshop with technicians, cable reels and assembly benches

El nostre taller de preparació i producció de cables de fibra.

Subministrament de cables a granel amb etiquetes i embalatges coherents

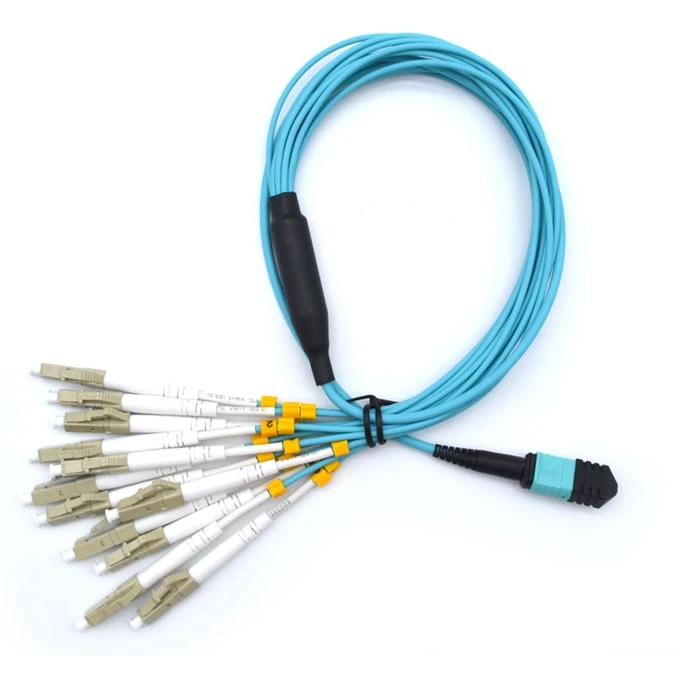

OM4 MPO to LC cable showing LC connectors, dust caps and fanout sleeves

Detall del connector LC amb taps protectors i mànigues de branca.

Procureu els cables de separació OM4 a l'engròs d'Evolux amb les etiquetes i les unitats d'embalatge que el vostre equip receptor necessita. Podem revisar embalatges neutres o específics del client, marcadors de cables i dibuixos de cartró per a la vostra comanda.

Per al subministrament repetit, aproveu conjuntament la mostra, el mapa de fibra i el format de l'etiqueta. Això ens proporciona una referència clara per a les quantitats posteriors i ofereix al vostre equip un article coherent per rebre i desplegar.

Obteniu MOQ i temps per a la vostra construcció real

Envieu la quantitat per a cada llargada, la vostra destinació i el calendari de lliurament requerit. Citarem MOQ, temps de mostra i termini de producció per a aquesta configuració. Si el disseny encara s'està finalitzant, comenceu amb el vostre model d'equip o un esbós de bastidor; podem identificar els detalls que cal resoldre.

Preguntes del cable de ruptura OM4 dels compradors del projecte

El vostre arnès de 12 fibres pot proporcionar sis enllaços dúplex LC?

Sí, quan les 12 terminacions LC estan emparellades i mapejades en conseqüència. Confirmem la continuïtat de MPO a LC i l'ordre de parella LC amb el vostre pla de connexió abans d'aprovar la compilació.

Puc demanar aquest cable OM4 per a una instal·lació de 100G?

Envieu-nos el número de peça del transceptor, el mode de port i la disposició del canal. Revisarem la interfície i el mapa de fibra amb aquesta aplicació; L'OM4 per si sol no estableix compatibilitat ni abast. Podeu consultar el fabricant de l'equipEspecificacions del cablejat del transceptor 100Gen preparar la seva sol·licitud.

El pressupost especificarà un connector MTP de marca?

Digueu-nos si la vostra especificació requereix un component US Conec MTP perquè puguem confirmar-ho explícitament a l'oferta. MPO identifica la família d'interfícies de connectors, mentre que MTP és una marca deUS Conec; els noms no haurien de substituir una especificació de component confirmada.

Podem avaluar un arnès Evolux abans d'una comanda a granel?

Donem suport a la preparació i revisió de mostres abans de la producció en volum. Envieu la construcció de cable i la quantitat de mostra necessària i confirmarem el temps de mostra i les proves o documents necessaris per a la vostra aprovació.

Què passa si encara no tenim un mapa de fibra complet?

Comenceu amb els números de peça de l'equip, els connectors d'acoblament i un esbós de la ruta de connexió. Podem revisar amb vostè els detalls de configuració que falten, inclòs el aparellament de LC, l'abast de les sucursals i l'etiquetatge, abans de preparar l'especificació de la comanda.

Quina informació necessiteu per fixar el preu del projecte?

Envieu quantitats per longitud, requisits de connector, mapa de fibra previst si està disponible, qualificació de la jaqueta i destinació. Afegiu els vostres límits de prova, els requisits d'embalatge i la data de lliurament objectiu perquè puguem citar conjuntament el cable i els requisits de comanda associats.

Per obtenir una referència de mapes més profunda, consulteu el nostrePolaritat del cable d'interrupció MPO i guia de recompte de fibres.

Obteniu una cotització per cable Evolux MPO a LC

Envieu-nos la vostra programació de cables, dibuix o model d'equip. El nostre equip revisarà els detalls de la connexió i citarà les longituds, les quantitats i els requisits del OEM per al vostre projecte.

Comenceu amb la vostra quantitat, la longitud del cable i a què cal connectar cada extrem.

Sol·liciteu el meu pressupost per cable Evolux

Prefereix el correu electrònic? Envieu la vostra RFQ asales@evoluxfiber.com.

Hot Tags: Evolux OM4 12-Cable de ruptura de fibra MTP/MPO a LC, Xina Evolux OM4 12-Cable de ruptura de fibra MTP/MPO a LC fabricants, proveïdors, fàbrica
