Escollir un panell de connexió de fibra òptica - sovint anomenat ODF o marc de distribució òptica - rarament és qüestió de fer coincidir un recompte de fibres amb una línia d'una cotització. En una sala de telecomunicacions real, xarxa d'accés FTTH, LAN empresarial o centre de dades, el panell també ha de fixar el cable d'entrada, protegir els empalmes, subjectar adaptadors, encaminar els cables de connexió, portar etiquetes clares i deixar espai per créixer. Equivoqueu aquests detalls i un tauler d'aspecte-barat us costarà temps durant la instal·lació i de nou en cada actualització futura.
Aquesta guia està escrita des de la perspectiva de seleccionar i subministrar components passius de fibra òptica per a projectes FTTH, telecomunicacions i centres de dades. Passa per les decisions que realment importen al lloc - capacitat, muntatge, adaptadors, empalmaments i gestió de cables - i acaba amb matrius de selecció, una llista de comprovació de RFQ i una llista de comprovació d'inspecció que podeu reutilitzar en la vostra propera compra.
Què és un panell de connexió de fibra òptica / ODF?
Un panell de connexió de fibra òptica és una unitat de gestió de fibra que s'utilitza per acabar, organitzar, empalmar, connectar i protegir fibres òptiques. El trobareu a sales de telecomunicacions, centres de dades, xarxes d'accés FTTH, xarxes empresarials i armaris de comunicació.
En el llenguatge del projecte-a-dia a dia, "tauler de connexió de fibra òptica", "tauler de connexió de fibra òptica", "ODF" i "marc de distribució òptica" s'utilitzen sovint de manera intercanviable. El disseny mecànic varia, però la feina és la mateixa: facilitar la gestió, prova, manteniment i ampliació de les connexions de fibra. Si voleu un desglossament més complet d'on divergeixen els termes, aquesta comparació d'unODF versus un panell de connexióen sistemes de fibra òptica és un bon lloc per començar.

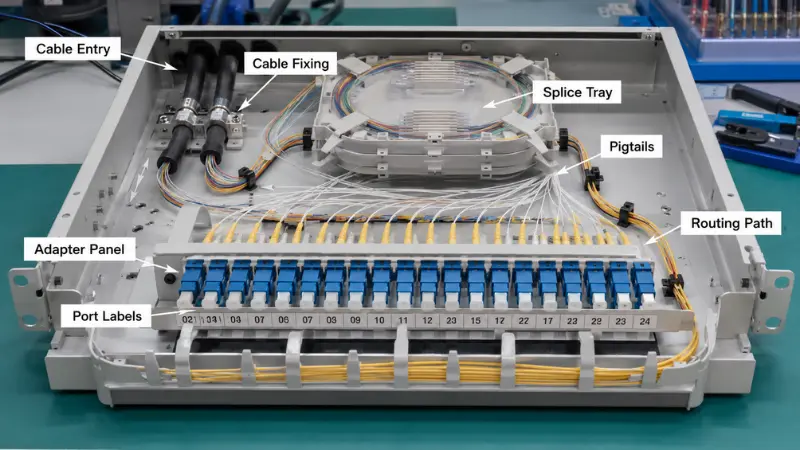

Un panell de connexió de fibra típic combina diversos elements:
- -Panels adaptadors que subjecten els acobladors SC, LC, FC o MPO
- -Safates d'empalmament que protegeixen els empalmes de fusió i emmagatzemen l'excés de fibra
- -Coletes de fibra fusionades al cable d'entrada
- -Punts de fixació del cable i ports d'entrada per alleujar la tensió
- -Camins d'encaminament intern que mantenen el radi de corba
- -Una àrea de gestió de cables de connexió a la part frontal
- -Etiquetes o identificació del port
-
Per què és important triar el panell de connexió de fibra adequat?
El panell de connexió sol ser una petita porció del pressupost total de la xarxa, però té un efecte desmesurat en la qualitat de la instal·lació i els anys de manteniment posteriors. Un panell que s'adapta al lloc permet als instal·ladors encaminar les fibres de manera neta, protegir els punts d'unió, controlar l'estrès de flexió i trobar qualsevol port ràpidament. Un mal triat crea un enrutament multitudinari, un manteniment incòmode, una capacitat encallada i un camp de pegat desordenat.
Abans de comprometre't amb un model, hauria de respondre a tres preguntes contundents: pot portar el recompte de fibra que necessites ara, un tècnic pot instal·lar-lo i mantenir-lo sense lluitar i pot créixer amb la xarxa en lloc de ser arrencat i substituït? Si alguna resposta és no, un preu més baix de l'adhesiu poques vegades ho compensa.
Factors clau a tenir en compte a l'hora d'escollir un panell de connexió de fibra òptica

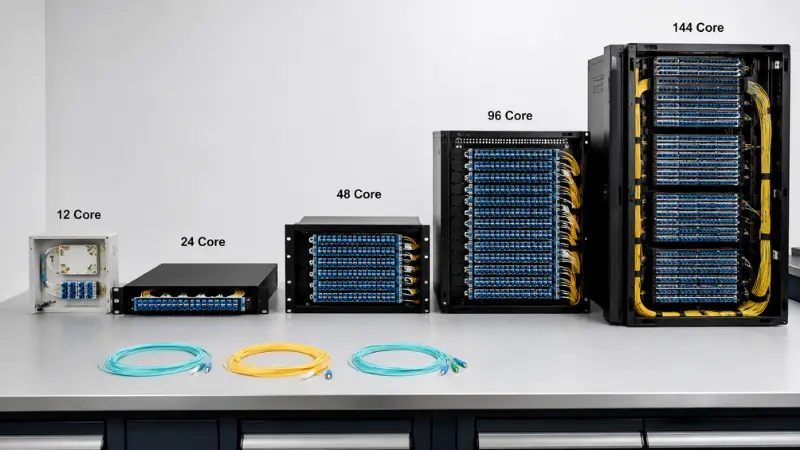

Recompte de fibra i capacitat del port
El recompte de fibra és el primer nombre que comproven la majoria dels compradors. Les configuracions ODF habituals funcionen amb 12, 24, 48, 72, 96 i 144 nuclis. Un petit punt de distribució FTTH pot estar bé amb una caixa de muntatge de paret de 12- o 24 nuclis; una sala de telecomunicacions o un nucli d'empresa sovint aterren en panells de bastidor de 24 o 48 nuclis; i els punts del centre de dades o de la columna vertebral d'alta densitat impulsen cap a 96 o 144 nuclis.
L'error és dimensionar el panell exactament al recompte de fibres actual. Una regla general viable ésfibres actuals + capacitat de recanvi + espai de bastidor: agafeu les fibres que esteu acabant ara, afegiu espai per als enllaços que podeu preveure raonablement i, a continuació, comproveu quina alçada permet realment el vostre bastidor. Si un projecte il·lumina 24 fibres, però és probable que el lloc es dupliqui, un panell de 48 nuclis sol costar molt menys que la mà d'obra per canviar la unitat més tard.
Com a punt de partida:
- Petit punt d'accés - 12 a 24 nuclis
- Sala de telecomunicacions estàndard - 24 a 48 nuclis
- Punt de distribució més gran - 72 a 96 nuclis
- Nuclis de -backbone o centre de dades d'alta densitat - 96 i més
Muntatge en bastidor, muntatge a la paret o instal·lació exterior

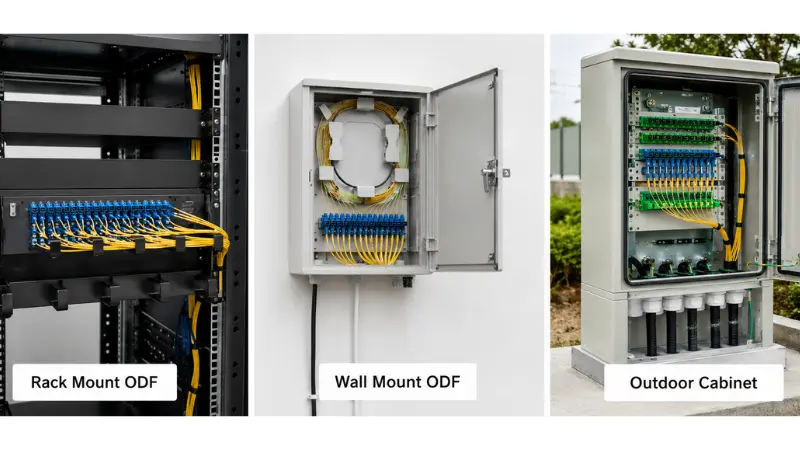

L'entorn d'instal·lació, més que qualsevol altra cosa, dicta la forma del panell. Un panell de connexió de fibra de muntatge en bastidor de 19-polzades s'adapta perfectament als bastidors estàndard al costat d'interruptors, OLT i equips de transmissió, per això domina les sales de telecomunicacions i els centres de dades. Un ODF de muntatge a la paret s'adapta a llocs sense bastidor en tots els - punts d'accés FTTH, xarxes d'edificis petits, punts de distribució de passadissos i sucursals. Un armari de distribució de fibra a l'aire lliure és per a armaris de carrer i posicions semi-exteriors, on el segellat, la resistència mecànica i l'entrada de cables importen molt més que el tan compacte o ordenat que sembla la caixa.
Fixeu la ubicació abans de triar: dins d'un bastidor de 19-polzades, en una paret, dins d'un armari de telecomunicacions, en un punt d'accés exterior o en una fila de centre de dades d'alta-densitat. Si el panell surt a l'exterior, considereu la protecció d'entrada com un requisit dur en lloc d'un --haure - buscar una classificació IP declarada, una carcassa resistent als raigs UV i les glàndules segellades adequades, i confirmeu-ho en contra del camí.el vostre cable interior i exterior està instal·lat.

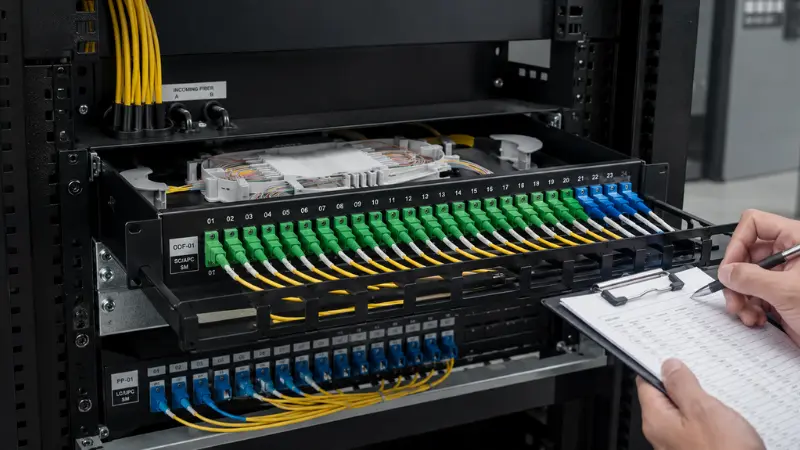

1U, 2U o superior: escollint l'alçada del bastidor
Per als panells de bastidor, l'alçada és una decisió pròpia i no només una funció del recompte de fibres. Un panell de connexió de fibra òptica 1U estalvia la majoria d'espai de bastidor i és el predeterminat per a les files del centre de dades, però el mateix 1U que conté còmodament 24 ports dúplex LC pot sentir-se ajustat un cop intenteu afegir safates d'empalmament i encaminar els cables de connexió a la part frontal. Passar a 2U et compra una sala de treball: safates més profundes, un enrotllament més fàcil de fibra fluixa i un camp de pegat frontal que no et lluita durant els moviments, afegeix i canvia.
Una manera senzilla de decidir: trieu 1U quan la densitat és la prioritat i el panell és majoritàriament un pedaç pre-terminat; trieu 2U o superior quan el mateix panell també ha d'allotjar empalmes de camp, paquets de cua més grans o reconfiguracions freqüents. Comptar només els ports i ignorar l'espai que aquests ports necessiten darrere i davant dels adaptadors, és un dels errors de mida més comuns.
Tipus fix vs tipus lliscant
Els panells de bastidor tenen dissenys fixos i lliscants. Un panell de muntatge en bastidor fix és més senzill, més rígid i, normalment, més barat - una opció sensata on les fibres es col·loquen una vegada i poques vegades es tornen a tocar. Un panell lliscant tira cap endavant sobre els rails perquè un tècnic pugui arribar a les safates d'empalmament, els adaptadors i l'encaminament intern sense desfer res.
La compensació-són diners reals versus temps real. Als llocs on els ports es reconfiguren sovint, una safata lliscant us permet treballar les connexions sense treure tot el panell del bastidor, que en un marc ocupat pot convertir una feina de mitja-hora en pocs minuts. Per a un enllaç de baix-tacte que romandrà sense tocar durant anys, el tauler fix és el millor valor. Trieu lliscament quan el manteniment, les proves o les actualitzacions siguin freqüents; triar fixes quan no ho són.
Tipus d'adaptador: SC, LC, FC o MPO
L'adaptador ha de coincidir amb els connectors que ja hi ha a la vostra xarxa, per la qual cosa es tracta d'una decisió que confirmeu contra els ports del cable, les cues i els equips en lloc d'endevinar.
Els adaptadors SC segueixen sent el cavall de batalla de l'accés FTTH, FTTx i telecomunicacions. En PON i FTTH, SC/APC és l'opció habitual perquè la cara de l'extrem en angle de 8-graus reflecteix la llum dispersa cap al revestiment en lloc del nucli, mantenint la pèrdua de retorn baixa, exactament el que necessiten els divisors òptics passius. SC/UPC apareix en altres enllaços estàndard on aquest angle no és necessari. El poliment no és intercanviable: l'APC només s'aparella amb l'APC, i forçar una virola APC contra una UPC es fa malbé tots dos. Si la pregunta polonesa és nova per a tu, segueix aquest explicadorles diferències entre PC, UPC i APCho exposa clarament. La pèrdua de retorn i la pèrdua d'inserció es classifiquen sotaEstàndards d'interconnexió de fibra òptica IEC, que és la referència a la qual hauria de remuntar el full de dades del vostre proveïdor.
Els adaptadors LC dominen els centres de dades i els equips d'alta-densitat perquè el connector LC és aproximadament la meitat de l'empremta de SC. Aquesta diferència de mida és el punt principal: un panell dúplex LC encaixa molts més ports al mateix 1U que un panell SC, cosa que importa quan es disputen totes les unitats de bastidor. La majoria dels ports del commutador i del transceptor - SFP, SFP+, QSFP - acaben en LC, de manera que el panell sol seguir l'equip.
Els adaptadors FC, amb el seu acoblament roscat, encara apareixen en algunes posicions de telecomunicacions, proves i mesuraments o heretades on un cargol-a la connexió resisteix la vibració. Els panells adaptadors MPO/MTP tornen a ser una categoria diferent: porten 8, 12 o 24 fibres en una sola virola i existeixen per fer pràctics un cablejat d'alta-densitat i pre-terminat, tronc d'alimentació-i-sistema de casset al centre de dades. Si esteu pesant opcions de densitat per a una construcció densa, aquesta guia pràcticacomparant LC amb MTP/MPOval la pena llegir-lo primer.
Abans de fer la comanda, resol algunes coses: tipus de connector (SC, LC, FC, ST, MPO/MTP); poliment (UPC o APC); adaptador simplex, dúplex o quàdruple;mode-únic o multimode(no es poden barrejar en un enllaç); i si el panell s'envia carregat amb adaptadors i coles o nu. Una drecera de decisió ràpida:
- TriaSC/APCper a PON, FTTH i la majoria de distribució d'accés.
- TriaLC, normalment dúplex, quan la densitat de ports o la terminació{0}}del costat del commutador impulsa el disseny.
- TriaFCnomés si s'especifica una interfície{0}}resistent a les vibracions.
- TriaMPO/MTPper a troncals troncals i cablejat-preterminat d'alta-densitat.
Tauler de pedaços carregat vs descarregat
Una pregunta que atrapa els compradors desprevinguts és si arriba el panellcarregatodescarregat. Un panell de connexió de fibra carregat ve amb els adaptadors instal·lats i, sovint, les cues preinstal·lades-, de manera que l'equip de camp només ha d'empalmar i pegar. Un panell de connexió de fibra descarregat és un xassís buit: afegiu les plaques adaptadores i les cues de corda vosaltres mateixos, cosa que ofereix flexibilitat per barrejar tipus de connectors o canviar la configuració, però afegeix temps de muntatge al lloc.
Trieu un panell carregat quan el tipus de connector estigui fix, els volums siguin repetibles i vulgueu minimitzar la mà d'obra al camp. Trieu descarregat quan el projecte encara tingui variables obertes - diferents tipus de poliment entre llocs, una transició entre els estàndards de connector o el desig d'emmagatzemar un xassís i omplir-lo segons sigui necessari. Si encara esteu decidint com s'acaben aquestes fibres en primer lloc, aquesta comparacióconnectors ràpids contra empalmes de fusióés un company útil. De qualsevol manera, feu que l'estat del proveïdor estigui carregat o descarregat de manera explícita a la cotització, perquè només "patch panel" no us indica què hi ha a la caixa.
Requisit d'empalmament i disseny de safata d'empalmament
Alguns panells només apliquen els cables-preterminats; altres han d'empalmar la fibra entrant. Si el cable òptic s'ha de fusionar a les cues de pigtail al lloc, el panell necessita prou safates d'empalmament, mànigues d'empalmament i emmagatzematge per enrotllar la fibra sense corbes estretes. Un cable exterior de tub solt, per exemple, porta tubs d'amortiment llargs que necessiten un lloc per seure, de manera que una safata que va bé per a un cable interior ordenat es pot aclaparar al camp.
La capacitat de la safata és el detall que la gent salta. Una sola safata normalment conté un nombre fix d'empalmes i mànigues protectores; supereu-lo i els tècnics comencen a apilar fibres, cosa que fa que el manteniment posterior sigui miserable i arrisca els mateixos empalmes que intenteu protegir. Confirmeu quantes fibres s'empalmaran, que hi ha prou safates per a elles amb una mica de recanvi, ja siguicoless'inclouen o es demanen per separat i que encara es pot accedir a la safata quan el panell estigui ple. Si voleu el fons de la unió en si, aquesta visió general explicael propòsit de l'empalmament de fusió.
Per al cablejat-preterminat, és possible que les safates d'empalmament no siguin necessàries i, en canvi, l'enfocament es desplaça cap a les plaques adaptadores, la fixació del cable i l'encaminament del cable de connexió-lateral frontal.
Entrada de cables, encaminament i radi de curvatura
No és el mateix prou ports que una bona gestió de la fibra. El panell també ha de deixar que els cables i els cordons de connexió entren, encamin i surtin sense lluitar. Comproveu primer la direcció d'entrada contra el lloc - alguns panells prenen el cable de la part posterior, d'altres des del costat o de la part superior, i els armaris exteriors necessiten passacaves segellats. Els panells de bastidor us haurien de proporcionar un punt de fixació i un alleujament de tensió perquè el pes del cable entrant mai estireu dels empalmes.
A l'interior, les fibres necessiten un camí clar i els cables de connexió no han de bloquejar l'accés als adaptadors o safates. L'encaminament també ha de respectar el radi de flexió: flexió de la fibra més ajustada que el seu mínim nominal augmenta la pèrdua d'inserció i, amb el temps, pot trencar el vidre. En lloc de confiar en un número que llegiu en algun lloc, seguiu les fibres insensibles de - flexió- de radi de curvatura mínim establertes pel fabricant del cable i del connector definides a laITU-T G.657La recomanació de tolerar un encaminament més estricte, però el full d'especificacions, no les conjectures, és l'autoritat. Un panell que gestiona bé això us ofereix punts de fixació, encaminament intern suau, emmagatzematge fluix, una separació neta entre el cable d'entrada icordons de connexió, i espai per posar-hi les mans per al manteniment.
Etiquetatge i ampliació futura
L'etiquetatge s'ignora en l'adquisició i després esdevé fonamental la primera vegada que algú ha de traçar un circuit sota pressió. La identificació clara del port és el que permet a un tècnic provar un enllaç, aïllar una fallada i evitar tirar del cable de connexió incorrecte - i, en un marc gran, un etiquetatge deficient afegeix temps de manera silenciosa a cada trucada de manteniment i crea un risc real de desconnectar un servei en directe.
L'expansió és l'altra meitat. Si s'utilitzen tots els ports el primer dia, la següent sol·licitud de servei significa un altre panell, més espai de bastidor i més cablejat. Deixar posicions d'adaptador de recanvi o triar un panell amb plaques adaptadores modulars, fa que sigui molt més fàcil afegir capacitat o canviar els tipus de connectors durant una actualització en lloc de començar de nou.
Tipus de panells de connexió de fibra òptica comparats
| Tipus de panell de connexió | El millor per | Avantatge principal | Nota de selecció |
|---|---|---|---|
| Panell de muntatge en bastidor fix | Sales de telecomunicacions estàndard i bastidors d'equips | Simple, rígid i rendible- | Bé on l'accés és poc freqüent |
| Panell de muntatge en bastidor lliscant | Centres de dades i sales de telecomunicacions ocupades | Accés frontal a les safates sense desmuntar | Val la pena per a moviments i canvis freqüents |
| Muntatge de paret ODF | Accés FTTH, LAN petita i distribució d'edificis | Estalvia espai al bastidor | Comproveu la direcció d'entrada i la capacitat d'empalmament |
| Armari de distribució exterior | Armaris de carrer i accés exterior | Protecció del medi ambient | Mireu la classificació IP, la força i les glàndules segellades |
| Panell MPO d'alta-densitat | Centre de dades i cablejat troncal | La majoria de fibres per unitat de bastidor | Per a sistemes de casset-tronc-i-preterminat |
Guia de selecció ràpida: quina ODF hauríeu de triar?
Els factors anteriors interactuen, així que aquí hi ha una visió condensada que mapeja els escenaris comuns del projecte amb un valor predeterminat raonable. Tracteu-lo com un punt de partida i ajusteu-lo a l'espai del vostre bastidor i a les interfícies d'equip.
| Escenari del projecte | Panell recomanat | Adaptador | Empalmament | Notes |
|---|---|---|---|---|
| Petit punt d'accés FTTH | Muntatge de paret ODF, 12–24 nuclis | SC/APC | Sí | compacte; etiquetatge fàcil dels subscriptors |
| LAN empresarial / sala de telecomunicacions estàndard | Bastidor de 19 polzades ODF, 24–48 nuclis | SC o LC | Sovint | Fes coincidir l'adaptador amb el costat de l'equip |
| Fila del centre de dades | Panell 1U LC o MPO | LC dúplex o MPO/MTP | Normalment no | alta densitat; cablejat-preterminat |
| Sala de telecomunicacions amb cable exterior | Rack ODF, 48 nuclis i més, 2U si cal | SC o LC | Sí | Safates, fixació de cables i emmagatzematge fluix |
| Punt d'accés exterior | Armari de distribució exterior | SC/APC | Sí | Classificació IP, resistència UV, glàndules segellades |
Exemples pràctics de selecció
Exemple 1: petit punt de distribució FTTH
Imagineu un punt de distribució a la vora o al soterrani alimentant un grup d'abonats des d'un PON. Entren els cables de distribució i caiguda, les fibres s'uneixen a coles i les línies d'abonat s'apaguen. Aquí sol ser suficient un ODF de muntatge a la paret de 12 o 24 nuclis, equipat amb adaptadors SC/APC per mantenir baixa la pèrdua de retorn per a l'alimentació del divisor. Les limitacions que mosseguen són físiques: espai limitat a la paret, un cable de baixada que necessita un alleujament adequat de la tensió i un etiquetatge prou clar perquè el següent tècnic pugui trobar el subscriptor adequat sense rastrejar cada fibra. Confirmeu que la caixa té una safata d'empalmament de mida per al recompte i que elDivisor PLCalimentar-lo es comptabilitza en el pressupost de fibra. Per a la llista de peces més àmplia d'una construcció PON, aixòGuia d'adquisició de components passius FTTHés una referència útil.
Exemple 2: instal·lació de rack d'1U del centre de dades
En una fila de centres de dades, l'espai del bastidor és escàs i les regles de densitat de ports. El panell és gairebé sempre de 19 polzades, 1U sempre que sigui possible, pleAdaptadors LC dúplexo MPO/MTP per al cablejat de tronc-i-casset. La majoria dels enllaços estan pre-terminats, de manera que els empalmes són poc freqüents i l'èmfasi es desplaça cap a un camp de pegat frontal net, un etiquetatge precís i un disseny modular que us permet afegir cassets més tard. Un panell lliscant d'1U guanya el seu lloc aquí: quan un tècnic ha de tornar a-pegar una fila en directe, tirar el panell cap endavant millora treballar a cegues darrere dels adaptadors. No feu la mida només per recompte de ports - comproveu que hi hagi prou espai per vestir els cables de connexió davant d'un panell completament carregat.
Exemple 3: sala de telecomunicacions amb requisit d'empalmament
Quan el cable òptic a l'aire lliure aterra a una sala de telecomunicacions i s'ha d'unir a coles, un ODF de muntatge en bastidor amb safates d'empalmament adequades és l'eina adequada. El cable necessita fixació i alleujament de la tensió a l'entrada, connexió a terra per a qualsevol membre de resistència metàl·lica si el disseny del cable ho requereix, protecció per empalmes i emmagatzematge suficient per enrotllar-se sense corbes estretes. La capacitat aquí és normalment de 24, 48 nuclis o més, amb adaptadors SC o LC escollits per adaptar-se a la interfície de transmissió o OLT, i una entrada posterior o lateral per adaptar-se a la disposició del bastidor. Si el recompte o la freqüència de manteniment és alt, passar d'1U a 2U es compensa a la sala de treball. Un panell carregat - adaptadors i coles pre-instal·lats, en unCaixa de 24 nuclis amb una safata d'empalmamentla construcció d'estil - escurça el treball de camp; un xassís descarregat ho canvia per flexibilitat.
Errors comuns a evitar
Escollint només pel recompte de fibra
Un panell de 48 nuclis no és automàticament millor que un de 24 nuclis. Si l'encaminament intern és petit o les safates són difícils d'arribar, el nombre més gran només us costarà una instal·lació més difícil. Capacitat de pes juntament amb alçada del bastidor, tipus d'adaptador, espai de safata i encaminament.
Ignorant l'accés de manteniment
Alguns panells semblen compactes i resulten ser miserables per al servei un cop s'instal·len. Si l'espai lliure frontal és ajustat, un panell fix fa que cada canvi futur sigui més difícil; on els enllaços es reconfiguren sovint, el tipus lliscant normalment estalvia més del que costa.
Barrejar tipus de connectors sense un pla
SC, LC, FC i MPO no són intercanviables, i tampoc ho són els poliments APC i UPC. Confirmeu el connector i el poliment utilitzat pel cable, la cua, el transceptor, l'OLT, l'interruptor o l'engranatge de transmissió abans de fer la comanda, o tindreu un panell que no es pot connectar amb la xarxa.
Oblidant la futura expansió
Un panell totalment ocupat el primer dia és un problema ajornat, no evitat. Reserveu ports de recanvi o trieu un disseny modular quan és probable que la xarxa creixi.
Amb vistes a la direcció d'entrada del cable
Si l'entrada no coincideix amb el lloc - posterior, lateral, superior o inferior -, la instal·lació es desordena i l'alleujament de la tensió rarament acaba allà on el necessiteu. Confirmeu la direcció contra el bastidor o la disposició de la paret al davant.
Què cal dir al vostre proveïdor abans de sol·licitar un pressupost
Una cita precisa depèn d'uns quants detalls. Envieu-los i un proveïdor pot recomanar el panell correcte en lloc de predeterminar el model estàndard més barat:
- Aplicació - FTTH, centre de dades, sala de telecomunicacions, LAN empresarial o armari exterior
- Tipus d'instal·lació - muntatge en bastidor, muntatge a la paret o exterior
- Mida del bastidor - 19-polzades i 1U, 2U o alçada personalitzada
- Recompte de fibra - 12, 24, 48, 72, 96, 144 o un altre
- Tipus d'adaptador - SC, LC, FC, ST, MPO/MTP
- Polonès - UPC o APC
- Tipus de fibra - mode únic-o multimode
- Empalme de - amb o sense safates d'empalmament
- Panell carregat o descarregat
- Direcció d'entrada del cable
- Requisits de cua i cordó de connexió
- Necessitats d'etiquetatge i embalatge
- Expansió futura prevista
Llista de verificació d'inspecció: verificació del panell a l'arribada
Un cop arriben els panells, un xec entrant ràpid estalvia el dolor al lloc. Més enllà del recompte obvi, confirmeu els detalls que els proveïdors de tant en tant retallen per aconseguir un preu:
- El nombre i el tipus d'adaptador coincideixen amb l'ordre i el poliment (APC o UPC) és correcte
- Si es carreguen, les cues són el connector adequat, la longitud i el tipus de fibra, i s'asseuen netament
- Les safates d'empalmament estan presents en el nombre acordat, amb mànigues i capacitat de folga
- El material de la carcassa i l'acabat coincideixen amb les especificacions - per a les unitats exteriors, comproveu el segellat i la classificació IP
- Els passacables, el kit de muntatge, les etiquetes i el paquet d'accessoris es troben a la caixa
- Les dades de la prova de pèrdua d'inserció i pèrdua de retorn es proporcionen on s'havien promès
Si la compilació inclou equips de terminació al mateix bastidor, aquesta guia continuainstal·lant un panell de connexió i un interruptorcobreix la-seqüència del lloc.
Preguntes freqüents
P: Quina diferència hi ha entre un ODF i un panell de connexió de fibra?
R: Un ODF, o marc de distribució òptica, és el sistema de gestió de fibra més ampli per a la terminació, empalmament, pegat i emmagatzematge, mentre que un panell de connexió de fibra sol ser la unitat de bastidor- o de paret-que fa un treball de connexió i gestió similar. Les seves funcions es superposen tan fortament que els termes s'utilitzen sovint junts, i amb un nombre baix de fibra, la distinció desapareix en gran mesura.
P: He de comprar un panell de connexió de fibra carregat o descarregat?
R: Un panell carregat s'envia amb adaptadors i, sovint, col·legues, la qual cosa minimitza el treball de camp quan el tipus de connector és fix i els volums són repetibles. Un panell descarregat és un xassís buit que ompliu vosaltres mateixos, que és millor quan els tipus de connectors varien entre els llocs o si voleu emmagatzemar un xassís i configurar-lo més tard. Sigui el que trieu, feu que el proveïdor ho indiqui a la cotització.
P: Com puc triar entre un panell de connexió de fibra 1U i 2U?
R: Trieu 1U quan l'espai del bastidor és reduït i el treball és majoritàriament un pedaç-preacabat. Passeu a 2U quan el mateix panell també ha de contenir safates d'empalmament, paquets més grans o reconfiguracions freqüents - l'alçada addicional compra espai de treball darrere i davant dels adaptadors. No dimensioneu només pel nombre de ports.
P: He de triar SC/APC o LC/UPC?
R: Utilitzeu SC/APC per a PON, FTTH i la majoria de distribucions d'accés, on el poliment en angle manté baixa la pèrdua de retorn. Utilitzeu LC/UPC quan la densitat de ports, o la terminació lateral del commutador- i del transceptor-, impulsin el disseny. El factor decisiu és el connector que ja fa servir el cable i l'equip existents; el panell l'ha de seguir.
P: Quants ports hauria de tenir un panell de connexió de fibra?
R: Fes coincidir els enllaços actuals i deixa el marge. Els llocs petits solen estar bé amb 12 o 24 ports; Les sales de telecomunicacions i els centres de dades solen necessitar panells de densitat-de 48, 96 o més. Una regla útil són les fibres actuals més la capacitat de recanvi realista, comparada amb l'espai del bastidor que realment teniu.
P: Quan necessito un panell de connexió de fibra lliscant?
R: Trieu el lliscant quan els tècnics necessiten accés regular a les safates d'empalmament, encaminament intern i bastidors d'adaptadors - amb moviments freqüents, addicions, canvis, proves o actualitzacions planificades. Per als enllaços que es mantenen sense tocar durant anys, un panell fix és el millor valor.
P: Tots els panells de connexió de fibra necessiten safates d'empalmament?
R: No. És possible que el cablejat-preterminat no necessiti safates. L'empalmament de fusió de camp ho fa, i després el panell ha de portar prou safates, mànigues i emmagatzematge fluix per al recompte de fibres, amb una mica de recanvi.
P: Un panell de connexió MPO és adequat per a FTTH normal?
A: Normalment no. MPO/MTP existeix per al cablejat del centre de dades i de la columna vertebral d'alta-densitat i pre-terminat. Un punt d'accés FTTH típic està millor servit per un ODF de muntatge de paret SC/APC; MPO afegeix cost i complexitat que l'accés PON rarament necessita.
P: Quina diferència hi ha entre un ODF i una caixa de terminació de fibra?
R: Una caixa de terminació de fibra és generalment un recinte més petit per acabar i protegir un nombre limitat de fibres, sovint a la vora d'accés, mentre que un ODF o panell de connexió està construït per a una densitat més gran i un pegat continu en un bastidor o marc. La línia es difumina amb recomptes baixos, on un ODF de muntatge a la paret i una caixa de distribució se superposen a la pràctica.
Conclusió
El panell de connexió de fibra òptica adequat coincideix amb molt més que un recompte de fibra. S'adapta a l'entorn d'instal·lació, al connector i poliment que ja utilitza la vostra xarxa, al mètode d'empalmament, a l'entrada de cables, a l'espai d'encaminament, a la forma en què es mantindrà i a l'espai que deixa per créixer. Un petit lloc FTTH està ben servit per un ODF compacte de muntatge de paret; un centre de dades s'inclina cap a un panell de bastidor LC o MPO-d'alta densitat; una sala de telecomunicacions que pren cable a l'aire lliure normalment vol un bastidor ODF amb safates i gestió de cables adequats.
Definiu l'entorn i els paràmetres clau abans de fer la comanda, compartiu-los amb el vostre proveïdor i comproveu-los el panell a l'arribada. Aquesta disciplina és la que produeix un panell més fàcil d'instal·lar, més fàcil de mantenir i fiable durant tota la vida de la xarxa.
