La decisió en un minut
Per a la majoria d'ODF estàndard, caixes de terminació i empalmaments de fibra única-{-mitjà-, elCua de fibra de 250um vs 900umLa decisió hauria de començar amb 900 µm. És més fàcil de manejar al voltant del connector i l'àrea d'encaminament. Quan la densitat de casset-split, la disposició de massa-fusió o l'espai d'encaminament restringit es converteixen en el factor limitant, 250 µm sol ser el millor punt de partida.
El diàmetre del buffer és una opció de construcció mecànica, no un grau òptic. Una cua de fibra de 900 µm no produeix inherentment una pèrdua d'empalmament menor que una de 250 µm, i una fibra de 250 µm no és òpticament inferior perquè és més prima.
Això canvia la qüestió d'enginyeria. En lloc de preguntar quin diàmetre funciona millor, pregunteu quina presentació de fibra s'adapta a la safata, el flux de treball de manipulació, el mètode d'empalmament i la protecció mecànica disponible a la instal·lació.
Quins 250 µm i 900 µm mesuren realment

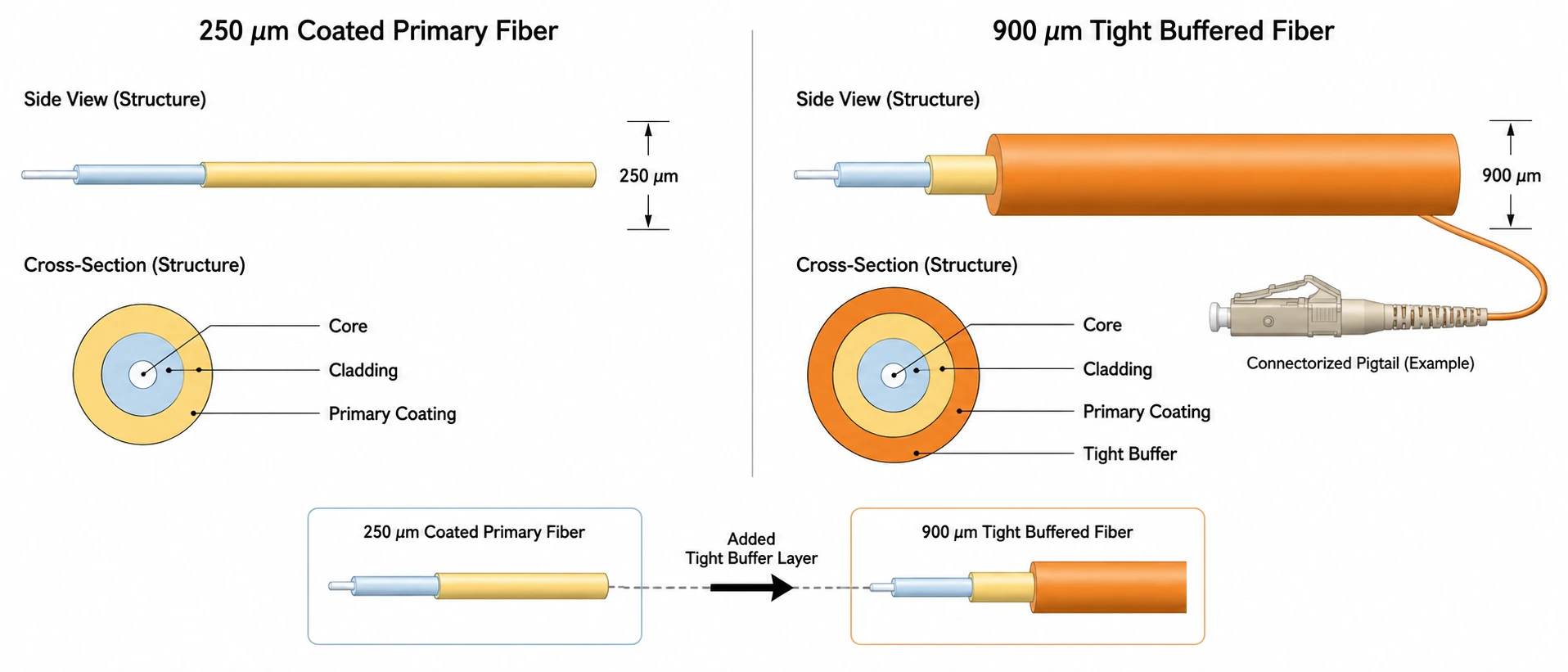

Una fibra típica de-mode únic de telecomunicacions es pot simplificar com:
Nucli de ~ 9 µm → Revestiment de 125 µm → Revestiment primari de ~ 250 µm → Tampó opcional de ~ 900 µm
La dimensió de 250 µm normalment es refereix a la fibra òptica recoberta. Una construcció de 900 µm afegeix una altra capa protectora al voltant d'aquesta fibra recoberta. La fibra òptica subjacent encara pot ser del mateix tipus de fibra.
És per això que la frase de cerca habitualTub solt de 250um vs tampó estanc de 900umnecessita qualificació. Sovint es troba una fibra recoberta de 250 µm a l'interior de cables de-tub solts, mentre que una fibra de 900 µm-tampó és habitual als conjunts de terminació interiors. El diàmetre per si sol, però, no defineix la construcció completa del cable.
Construcció Pigtail de 250 µm vs 900 µm d'un cop d'ull
| Factor enginyeria | Cua de fibra de 250 µm | Cua de fibra de 900 µm |
|---|---|---|
| Vidre òptic | Pot utilitzar el mateix tipus de fibra SM/MM | Pot utilitzar el mateix tipus de fibra SM/MM |
| Diàmetre de revestiment | Normalment 125 µm | Normalment 125 µm |
| Presentació exterior | Fibra recoberta primària | Tampó addicional al voltant de la fibra recoberta |
| Manipulació | Més delicat | Més fàcil de manejar individualment |
| Protecció mecànica | Depèn més de la safata / tancament | Millor protecció durant l'encaminament i la preparació |
| Densitat de la safata | Més alt | Abaix |
| Flux de treball de desmuntatge | Menys material per eliminar | Depèn molt de la construcció del buffer |
| Casset d'alt-recompte de fibra | Sovint avantatjós | Pot consumir volum d'encaminament innecessari |
| Flux de treball de fusió massiva/cinta | Millor alineat amb moltes arquitectures denses | Normalment menys atractiu |
| Terminació ODF estàndard | Utilitzable, però la protecció s'ha de dissenyar | En general, la pràctica predeterminada |
La diferència geomètrica bruta és més gran del que suggereixen inicialment els diàmetres. Si es comparen dues construccions circulars només pel diàmetre, les seves àrees de secció transversal-s'escala amb el quadrat del diàmetre:
(900 / 250)² ≈ 12.96
Això no vol dir que una safata pugui contenir exactament 13 vegades més fibres de 250 µm. Les mànigues d'empalmament, els requisits de flexió, els bucles fluixos, els retenidors i els encreuaments de fibra també consumeixen espai. El càlcul explica per què substituir moltes seccions d'encaminament de 250 µm per seccions de 900 µm pot afectar una safata de recompte alt-molt més del que suggereixen els números de diàmetre.
La mida del buffer no estableix el vostre rendiment òptic
El diàmetre del tampó no determina la pèrdua d'inserció. Durant l'empalmament de fusió, la interfície òptica rellevant és la fibra de vidre preparada. El recobriment o el tampó s'elimina de la regió d'empalmament abans que les fibres escindides s'alinein i es fusionin.
L'associació de fibra òptica descriu la pèrdua d'empalmament{0}}mode únic-com normalment0,1 dB o menys. Una pèrdua més gran pot indicar problemes com ara la contaminació o un empalme imperfecte. Això segueix sent un problema de qualitat-de l'empalmament, no evidència que un buffer de 900 µm transmeti la llum millor que un recobriment de 250 µm. (Associació de fibra òptica)
No accepteu "900µm per a una pèrdua inferior" com a especificació de RFQ significativa.
En lloc d'això, confirmeu que les fibres òptiques que s'uneixen són compatibles. Les característiques del camp del tipus de fibra i, si escau, del mode-importen molt més que el diàmetre de la memòria intermèdia exterior. El context de preparació més ampli es tracta al nostreGuia de mètodes de terminació de cable de fibra.
Podeu fusionar fibra de 250 µm amb una cua de 900 µm?
Sí. AFibra de 250um a cua de 900umLa transició és una arquitectura normal quan les fibres òptiques subjacents són compatibles.

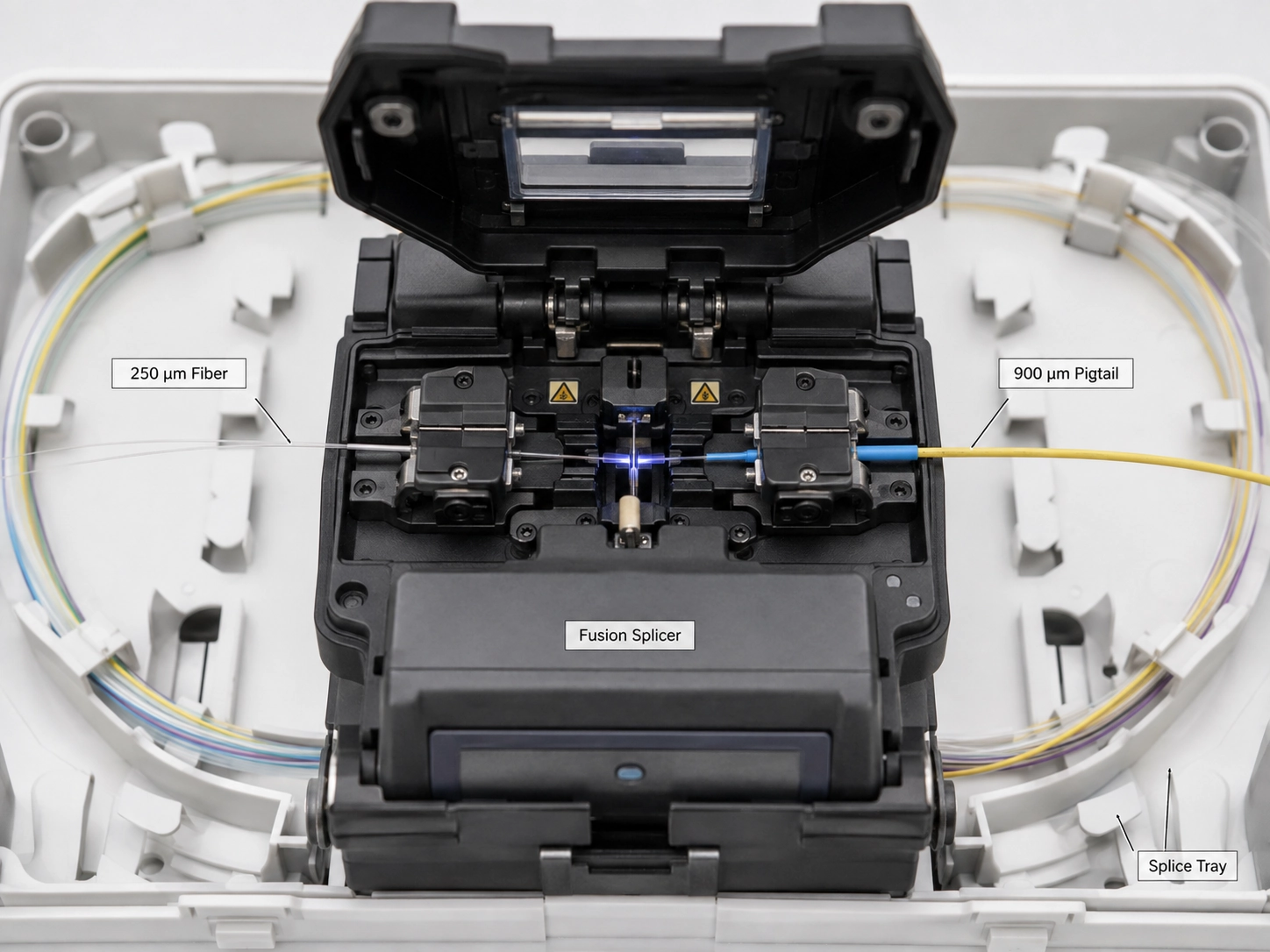

L'empalmadora de fusió no està soldant "material de 250 µm" a "material de 900 µm". Ambdues construccions protectores es despullen de la regió d'empalmament. El vidre es neteja i es divideix, les fibres preparades s'alineen i es fusionen i l'empalmament acabat es protegeix abans de ser emmagatzemat a la safata.
FOA ho il·lustra directament amb un cable de planta de 24-fibres exteriors-en què les fibres de 250 µm s'uneixen a coles de 900 µm codificades per colors per a la terminació. (Associació de fibra òptica)
La condició real és la compatibilitat òptica. Si dues fibres tenen característiques de camp de mode-o de retrodispersió diferents, un OTDR pot mostrar pèrdues d'empalmament aparents diferents en funció de la direcció de la prova. El mesurament bidireccional ajuda a caracteritzar aquesta situació correctament. (Associació de fibra òptica)
Per tant, una especificació de contractació no hauria de rebutjar una arquitectura de 250 µm-a-900 µm simplement perquè els diàmetres exteriors són diferents.
Quan una cua de fibra de 900 µm és la millor opció d'enginyeria
A Cua de fibra de 900um per a empalmes de fusióés el punt de partida pràctic en una caixa de terminació o ODF normal quan hi ha espai d'encaminament disponible i els tècnics gestionen les fibres individualment.
ODF estàndard i terminació de telecomunicacions
Per a la terminació de LC en un ODF, una cua de 900 µm normalment proporciona una protecció individual-de fibra més útil que una presentació de 250 µm quan la safata té prou espai d'encaminament. Aquesta és l'aplicació pràctica darrere d'unPigtail de fibra LC per ODFespecificació, en lloc de simplement triar 900 µm perquè és més gruixut.
Hi ha un límit important. Un buffer de 900 µm no és equivalent a un cable de connexió de 2,0 o 3,0 mm. Si la fibra surt de la safata protegida i s'estirarà, lligarà, reposicionarà o exposarà repetidament a la manipulació de l'equip, l'especificació més segura és la corda adequada o protegida d'una altra manera.
Caixes de terminació de -recompte baix
Amb un recompte de fibra modest, l'estalvi de volum d'encaminament no sol ser la limitació dominant. Si la safata ja proporciona una ruta d'encaminament protegida, 900 µm generalment facilita la instal·lació i la identificació posterior.
Aquesta predeterminada deixa de funcionar quan la memòria intermèdia addicional provoca encreuaments de fibra, emmagatzematge de floc comprimit o interferències amb la coberta de la safata. En aquest moment, la geometria del recinte s'ha convertit en la variable de control.
Quan les cues de 250 µm tenen més sentit
A Cua de fibra de 250umes converteix en l'opció més forta quan la densitat d'encaminament és la limitació i el propi recinte proporciona la protecció mecànica necessària.
Cassets d'empalmament d'alta-densitat

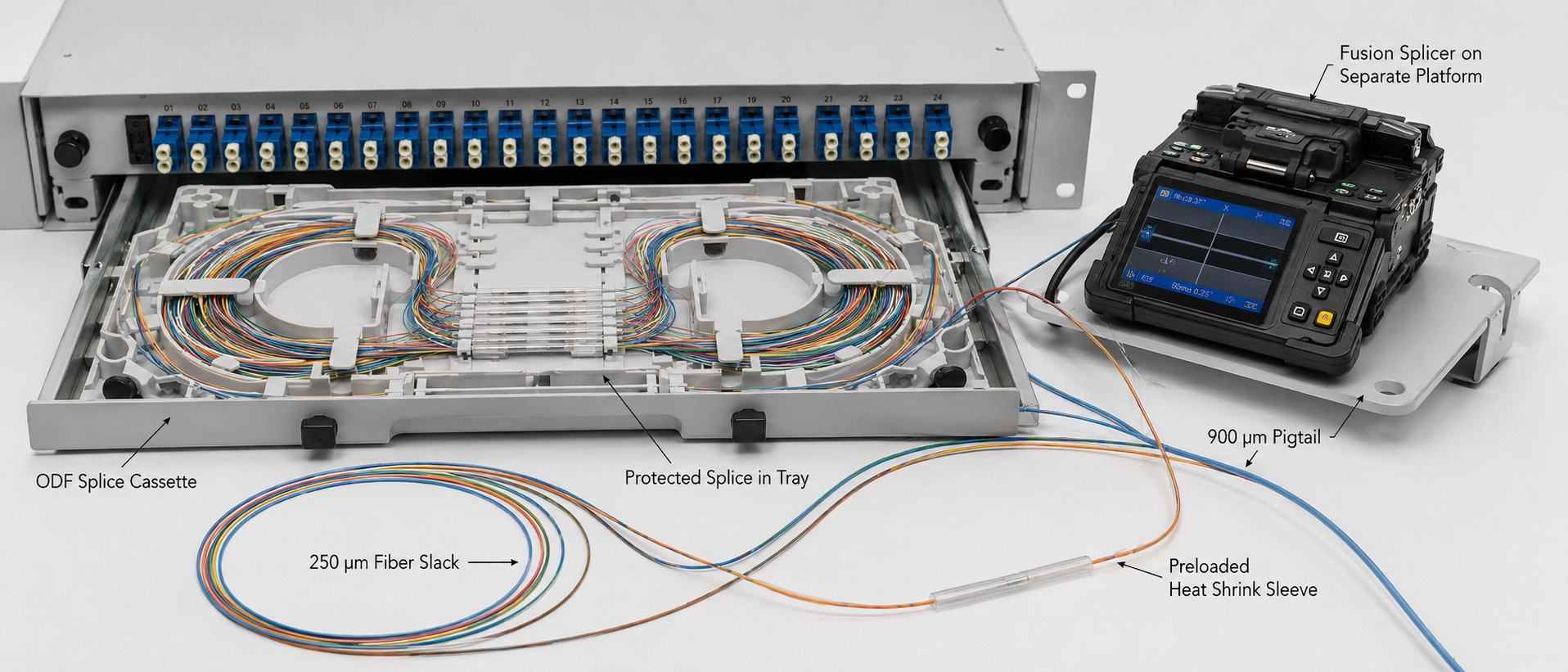

En un lloc protegitcua de fibra per a casset d'empalmamentdisseny, l'encaminament de 250 µm redueix el volum que ocupen les fibres individuals i deixa més espai al voltant dels suports d'empalmament i els camins d'emmagatzematge fluixos-.
Aquí és on la comparació geomètrica de 12,96 × esdevé útil. No prediu la capacitat del casset. Explica per què una diferència de 650 µm de diàmetre esdevé important quan es repeteix en moltes seccions d'encaminament individuals.
La condició és la protecció mecànica. Una fibra recoberta de 250 µm ha de romandre dins d'una ruta de gestió-controlada de fibra. Moure fibra de 250 µm sense protecció fora del casset només intercanvia un problema de densitat per un problema de risc-mecànic.
Arquitectura de cinta i fusió{0}}massa
Els sistemes de -fusió massiva estan dissenyats per moure conjuntament diverses fibres a través del flux de treball. Els tampons individuals de 900 µm poden funcionar contra aquest avantatge de densitat.
La nostra posició és més específica que la norma comuna de "900 µm a l'interior, 250 µm a l'exterior":trieu la presentació utilitzada per l'arquitectura d'empalmament, no el límit de l'edifici.
El millor muntatge pot utilitzar les dues mides
A Cua de fibra de 250um vs 900umEl conjunt no necessita el mateix diàmetre de protecció des del connector fins a l'empalmament. Aquesta és l'àncora de concordança exacta-contingut mitjà-de l'article, però també descriu una opció de disseny físic important.
Un casset híbrid pot encaminar fibra tamponada de 900 µm des del connector o el panell de l'adaptador a través de la zona on els tècnics manipulen les cues individuals i, a continuació, la transició en un punt protegit definit dins del casset a una fibra recoberta de 250 µm per a la regió d'emmagatzematge-sold. La secció-lateral d'empalmament guanya densitat d'encaminament sense forçar la secció-lateral del connector a renunciar a la protecció de manipulació.
Això és útil quan es demana una especificació de diàmetre de manta per resoldre dos requisits mecànics diferents. El costat de la terminació necessita protecció de manipulació, mentre que el costat d'empalmament pot necessitar densitat d'encaminament.
Per a l'adquisició, per tant, "250 o 900µm?" de vegades és incompleta. El dibuix ha d'identificar on comença i acaba cada presentació de fibra i si la transició roman protegida pel casset.
Els problemes d'instal·lació que solen aparèixer després de l'adquisició
Una especificació de fibra tècnicament compatible encara pot crear treballs de camp innecessaris si només es comprova el comportament de desmuntatge, la protecció de l'empalmament i la geometria de la safata després que arribi el material.
La separació forma part de l'especificació
Dues fibres venudes com a 900 µm es poden comportar de manera diferent durant la preparació perquè el diàmetre exterior nominal no us indica amb quina força s'uneix el tampó a la fibra recoberta subjacent.
Quan un amortidor ben subjectat no es pot treure netament durant la longitud de preparació requerida, els tècnics no haurien de compensar amb una sola estirada més dura. Els segments de desmuntatge més curts redueixen la càrrega aplicada a la fibra exposada. Si la preparació encara és inconsistent, l'eina de desmuntatge i la construcció del tampó s'han de revisar abans de la instal·lació de producció.
Per aProveïdor de cua de fibra de 900umLa RFQ, només "900µm" és incompleta. Especifiqueu el requisit de construcció o preparació del tampó i confirmeu que el mètode d'eliminació previst és compatible amb aquest.
Els protectors d'empalma han d'adaptar-se al suport de la safata
L'empalmadora de fusió gestiona el vidre preparat, però la safata ha de gestionar l'empalmament protegit després. Per tant, les dimensions del protector, el suport de la màniga i la ruta d'encaminament formen un sistema mecànic.
Comproveu les dimensions del protector suportat del suport d'empalmament abans de demanar les mànigues. Un protector que no s'assequi completament al suport pot empènyer la transició de la fibra cap a la paret de la safata i crear una corba innecessària immediatament al costat de l'empalmament protegit.
Això és més útil que suposar que un protector més llarg és automàticament més segur.
Comproveu la safata amb la coberta tancada
Una disposició d'encaminament que s'ajusti mentre el casset està obert no és necessàriament una instal·lació acabada.
Un cop emmagatzemats els empalmes, els protectors i el fluix, comproveu que el tancament de la coberta no comprimeixi els bucles, aixequi les fibres dels retenidors ni creï una transició nítida al costat d'un protector. Aquí és on la selecció de memòria intermèdia deixa de ser una comparació de catàleg i es converteix en una decisió de disseny-de tancament.
Què posaríem en una RFQ de cua de fibra
Per amuntatge de cua de fibra personalitzat, especificar només "250µm" o "900µm" deixa diverses variables sense resoldre. Dues cotitzacions poden coincidir amb el diàmetre nominal alhora que difereixen pel tipus de fibra, el comportament de la cinta, la construcció del connector, la identificació i com el conjunt s'adapta realment a la safata prevista.
Una RFQ de producció hauria de definir:

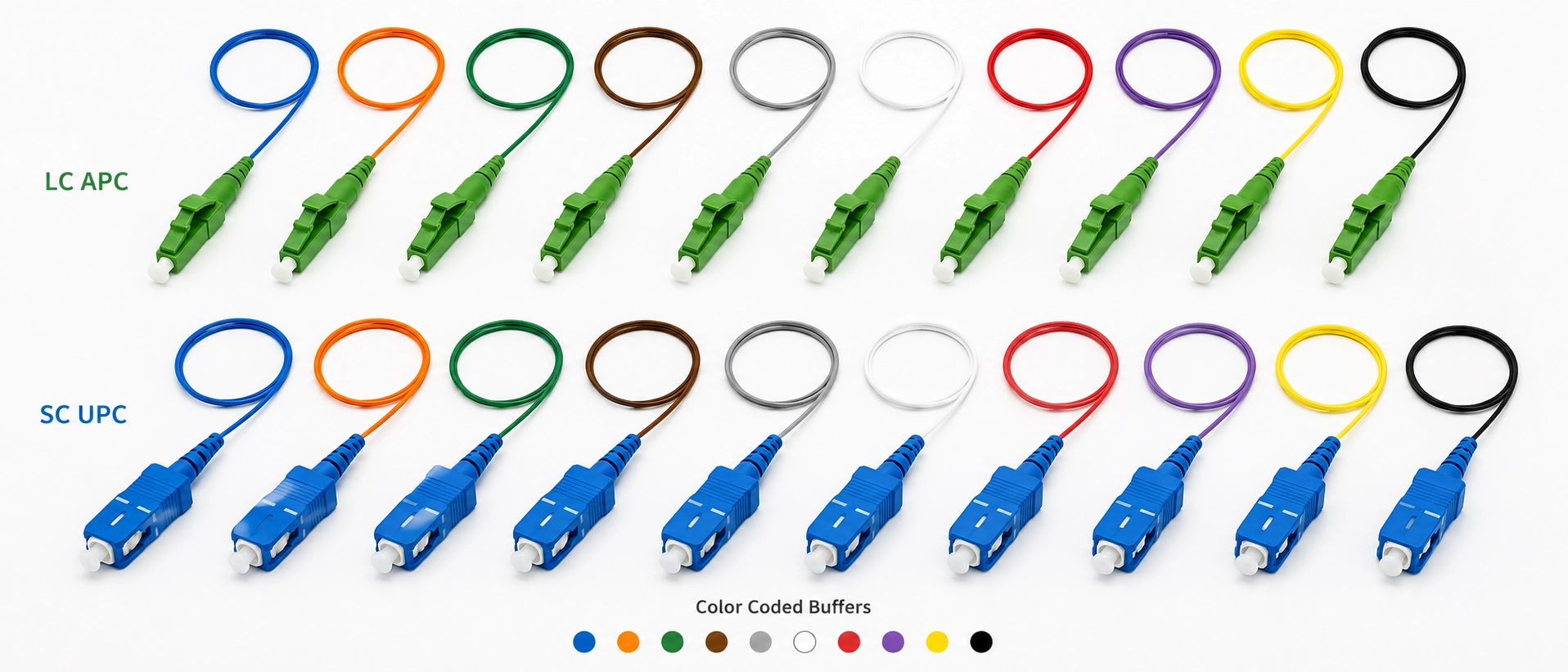

- Tipus de fibra òptica, com ara OS2/G.652.D, G.657.A1/A2, OM3 o OM4.
- Presentació de la fibra: fibra recoberta de 250 µm, fibra tamponada de 900 µm o una transició definida entre elles.
- Tipus de connector, com ara LC, SC o FC.
- Tipus polonès, UPC o APC si escau.
- Recompte de fibres i seqüència d'identificació/color. Quan la identificació ha de coincidir amb la planta de cable, definiu la convenció explícitament. El nostreGuia de codi de colors de fibra òpticacobreix aquesta capa.
- Longitud de cua i tolerància requerida.
- Criteris d'acceptació òptica per al conjunt connectoritzat acabat.
- Entorn d'instal·lació i tipus de tancament, com ara ODF, casset d'empalmament, caixa de terminació FTTH o una interfície de tancament de planta-exterior.
Aquests camps eviten l'ambigüitat de l'especificació, però encara no poden provar que el conjunt es dirigirà físicament a través d'un recinte concret.
Per acua de fibra per a instal·lació de telecomunicacions, si afegiu el dibuix de la safata o una foto d'encaminament clara a la RFQ, s'ofereix al proveïdor informació que una especificació de text no pot proporcionar: direcció de sortida del connector, ubicació de transició de la memòria intermèdia, geometria del suport de la-manga i el camí disponible per emmagatzemar el fluix.
Trieu per arquitectura de desplegament, no per hàbit
| Situació de desplegament | Elecció inicial | Raó d'enginyeria |
|---|---|---|
| Tronc OSP de 250 µm en un ODF normal | Cueta de 900 µm | Manipulació individual més fàcil; Un empalme de 250 µm-a-900 µm és normal |
| Caixa FTTH de -recompte baix amb espai d'encaminament adequat | Normalment 900 µm | La densitat màxima rarament és la restricció de control |
| Casset compacte-d'alta densitat | Avalueu primer 250 µm | Redueix el volum d'encaminament dins de l'espai protegit |
| Disseny de cinta o de fusió-massa | Arquitectura de 250 µm/cinta | Conserva l'avantatge de densitat del mètode d'empalmament |
| Fibra manipulada repetidament fora d'una safata protegida | Tampoc hauria de ser el valor predeterminat | Utilitzeu un cordatge adequadament encamisat o protegit mecànicament |
El senyal més útil que s'ha trencat el valor predeterminat de 900 µm no és un llindar de recompte de fibres arbitrari-. És un conflicte d'encaminament. Si les seccions previstes de 900 µm impedeixen que la fluixa, la col·locació del protector o l'espai lliure de la coberta coexisteixin dins de la safata, avalueu l'arquitectura de 250 µm.
Abans d'alliberar un-recompte altCua de fibra de 250um vs 900umespecificació, compareu-la amb el dibuix de la safata real. La sortida del connector, la posició del suport-de la màniga, la transició de la memòria intermèdia i la fluixa emmagatzemada han de funcionar simultàniament després de tancar la coberta.
Si la instal·lació realment requereix un cordatge encamisat en lloc d'un encaminament de cua de porc, FB-LINK'sConfiguracions de cable de connexió de fibra òpticacobreix el connector, la fibra i les opcions de protecció pertinents.
Preguntes freqüents
Quina és la diferència principal entre una cua de fibra de 250 µm i 900 µm?
Una cua de 900 µm afegeix un tampó protector al voltant de la fibra recoberta d'aproximadament 250 µm, de manera que les diferències pràctiques són la manipulació, la protecció mecànica, el desmuntatge i la densitat de la safata en lloc del rendiment òptic.
Puc fusionar una fibra de 250 µm amb una cueta de 900 µm?
Sí. Si les fibres òptiques subjacents són compatibles, les capes protectores s'eliminen de l'àrea d'empalmament abans que es fusionin les fibres de vidre preparades.
Una cua de 900 µm té menor pèrdua d'inserció?
No. El diàmetre del tampó en si no redueix la pèrdua d'inserció; El rendiment òptic depèn de la compatibilitat de la fibra, la qualitat de l'empalmament, la qualitat del connector i la resta del camí òptic.
Quina mida de memòria intermèdia és millor per a un casset d'empalmament d'{0}}alta densitat?
Una cua de fibra de 250 µm sol ser el millor punt de partida quan l'espai d'encaminament protegit és la principal limitació, mentre que 900 µm és pràctic quan s'encarreguen més coses i hi ha prou espai disponible a la safata.
Quina mida de memòria intermèdia he d'utilitzar en un ODF estàndard?
Una cua de 900 µm sol ser l'opció predeterminada pràctica per a un ODF estàndard amb un espai d'encaminament adequat i un empalme de fusió individual.
Abans de congelar l'especificació Pigtail
La mida de la memòria intermèdia s'ha de decidir abans que la cua es converteixi en una línia de comanda de compra fixa-. En aquesta etapa, és possible que la safata, el suport de la màniga, el flux de treball de desmuntatge i el camí d'encaminament ja hagin determinat quina presentació és pràctica.
Per un realCua de fibra de 250um vs 900umprojecte, proporcioneu a FB-LINK el connector i el poliment, l'especificació de la fibra òptica, la presentació de la fibra necessària, el recompte de fibres, la longitud de la cua i el dibuix de la safata o del recinte. Aquestes entrades permeten revisar la construcció proposada en funció dels requisits del costat-de l'empalmament i de la terminació- abans que l'especificació es bloquegi.
Si es requereix documentació específica del projecte-de prova de cua, comportament de desmuntatge o toleràncies de muntatge, indiqueu-les explícitament a la RFQ i demaneu confirmació de la construcció exacta de la cua proposada. No suposeu que una afirmació de prova publicada per a un altre conjunt de fibra s'aplica automàticament a la cua que s'està comprant.
