Com empalmar trets de fibra en un panell de connexió: procediment, criteris de superació i límits d'acceptació

La majoria del que arriba al nostre escriptori d'aplicacions no és un problema d'empalmament. És un problema de compra o planificació que només es va fer visible un cop la tripulació estava parada a l'empalmadora amb un cable ja obert. Tres controls triguen deu minuts i els eliminen gairebé tots.

Tres modes de fallada representen la majoria de les queixes i devolucions que gestionem, i tots tres es decideixen abans que ningú obri un cable: un panell ordenat com a xassís de terminació directa quan el disseny va assumir safates d'empalmament, un conjunt de coles multimode ordenat contra un tronc d'un sol-mode perquè l'ordre feia referència al color de la jaqueta en lloc de substituir el preu del cable per potes i potes. mol fins que la safata ja no es tanqui sense pessigar. Cap dels tres es pot arreglar amb un empalmador millor.

La selecció del panell, en particular, és una decisió de compra presa setmanes abans que algú obri un cable, per aixòescollint un tauler de connexió-preparat per empalmes o ODFpertany al pla d'empalmament. La compatibilitat del mode és el mateix tipus de decisió: eldiferència entre la construcció de cua -únic i multimodees posa a la fase de comanda, no a la safata.

El cas de la terminació de la cua és un argument de fabricació, no un argument de conveniència. La geometria de la cara de l'extrem-ferrula, és a dir, el radi de curvatura, el desplaçament de l'àpex i l'alçada de la fibra, s'estableix en equips de poliment que fan servir desenes de connectors alhora sota pressió controlada i seqüència de pel·lícula.

El que podem afirmar amb precisió és l'especificació i el procés que hi ha darrere. Cada muntatge acabat de la nostra línia passa la inspecció final-de la cara, la mesura de la pèrdua d'inserció, la mesura de la pèrdua de retorn, la continuïtat, la verificació de polaritat i la confirmació de la-seqüència de color abans de l'embalatge. Els límits de l'especificació del mode únic-són Menys o igual a 0,2 dB de pèrdua d'inserció i Major o igual a 50 dB de pèrdua de retorn per a UPC, Inferior o igual a 0,3 dB i Superior o igual a 60 dB per a APC. Es tracta de sostres escrits a l'especificació del producte en lloc d'una mitjana de camp reclamada. La distribució mesurada pertany al registre del lot que s'envia amb la comanda, i enviarem un informe de lot anònim amb longitud d'ona de prova i tipus d'instrument a petició, perquè una distribució que podeu inspeccionar val més que un número citat en un paràgraf del blog.

Un connector de camp-polit pot arribar a aquests números. El que no pot fer és arribar-hi de manera coherent, connector rere connector, en un terrat al juliol amb un disc de poliment manual i sense interferòmetre. Aquesta coherència és la raó per la qual una-cua de fibra acabada de fàbrica s'empalma al tronc batega que acaba directament el tronc. El fons activatper a què s'utilitza una cua de fibra a les construccions FTTH, ODF i centres de dadescobreix el costat del component. Aquest article es manté en el procediment.

Un cop establerta la competència bàsica, la condició del consumible es converteix en la font repetible de deriva en els resultats d'empalmament. El senyal observable no és una sola mala articulació. És una tendència: la pèrdua estimada puja constantment a la segona meitat d'una safata o l'angle d'escissió es va degradant en tres articulacions consecutives. Quan ho veieu, atureu-vos i comproveu la posició de la fulla i el recompte d'arcs abans de canviar res de la vostra tècnica.

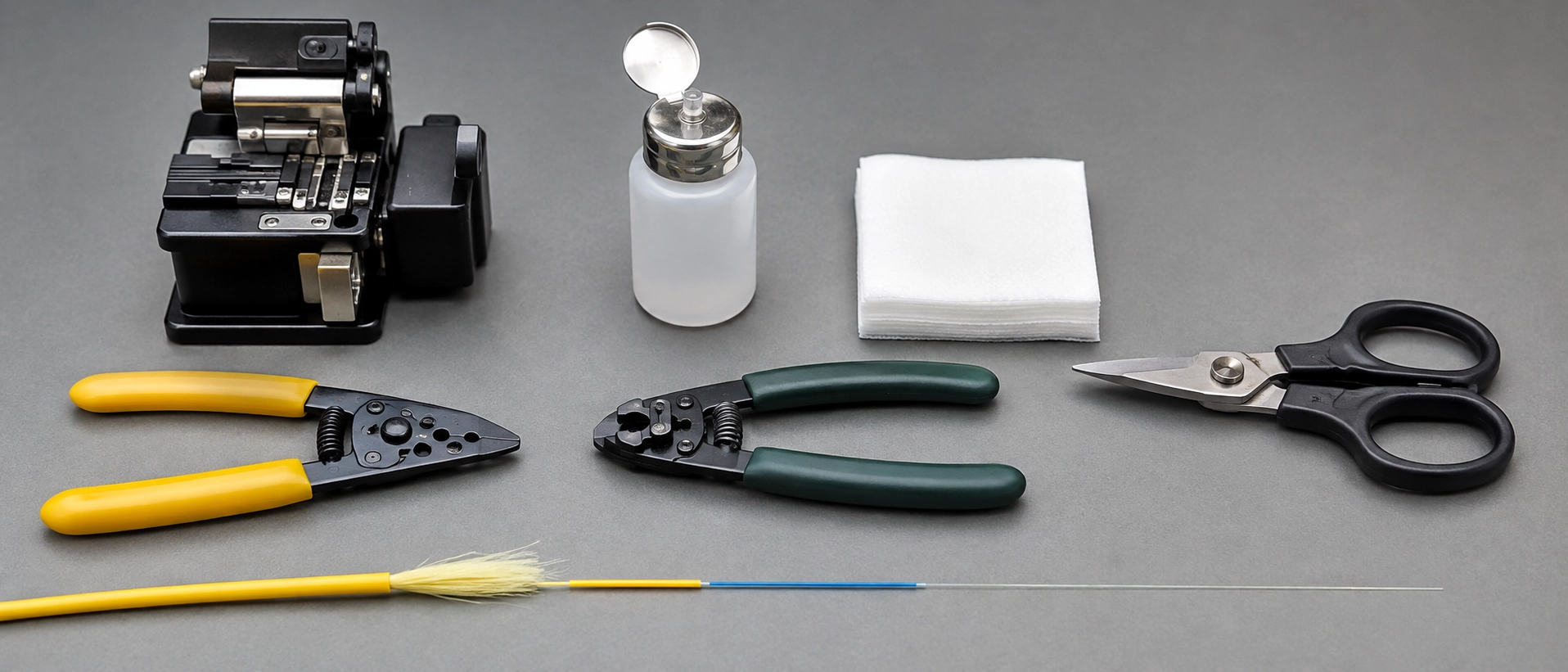

La taula següent enumera què necessita el banc i, més útilment, quan cada element deixa de ser fiable, amb l'autoritat sobre la qual es basa cada figura.

Un detall val la pena indicar-ho amb claredat perquè els equips costa una hora quan s'equivoquen: la màniga termoretràctil-va a la fibra.abansla fibra entra a l'empalmadora. No hi ha recuperació de recordar després.

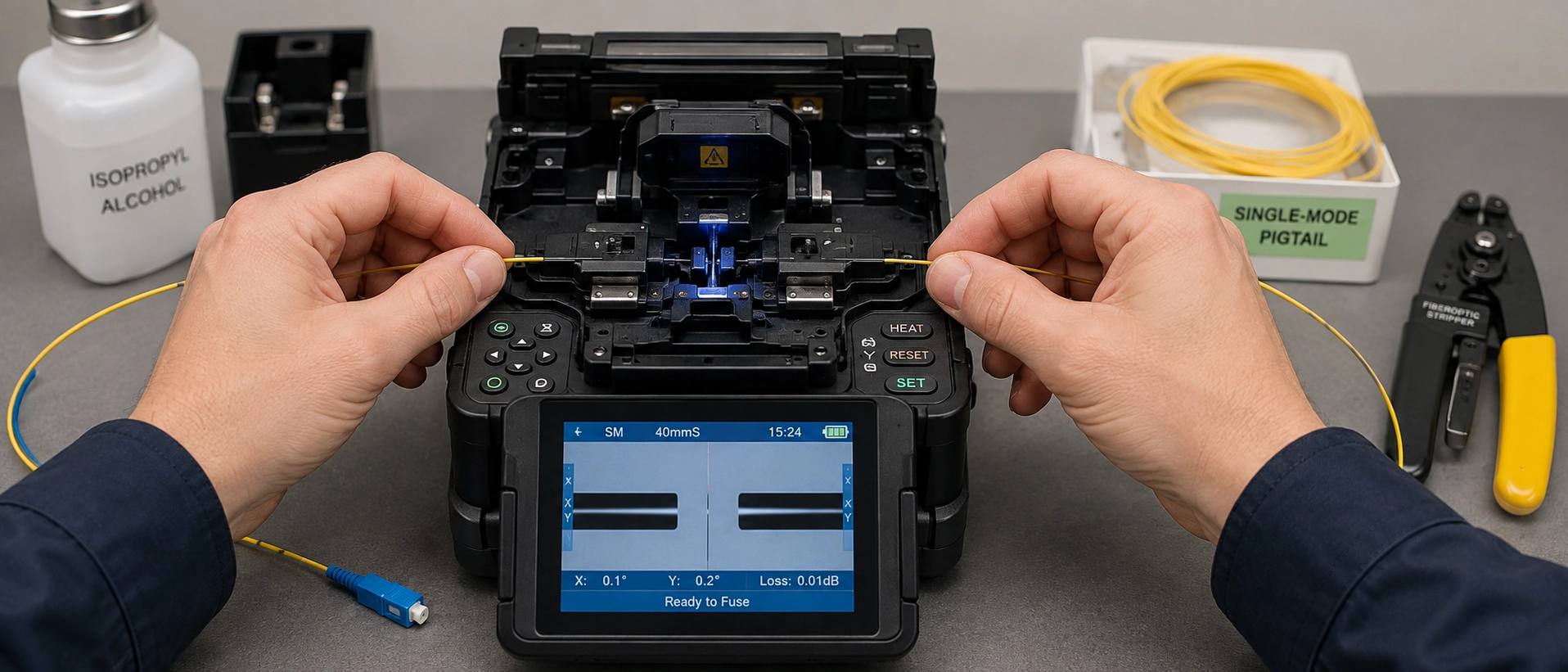

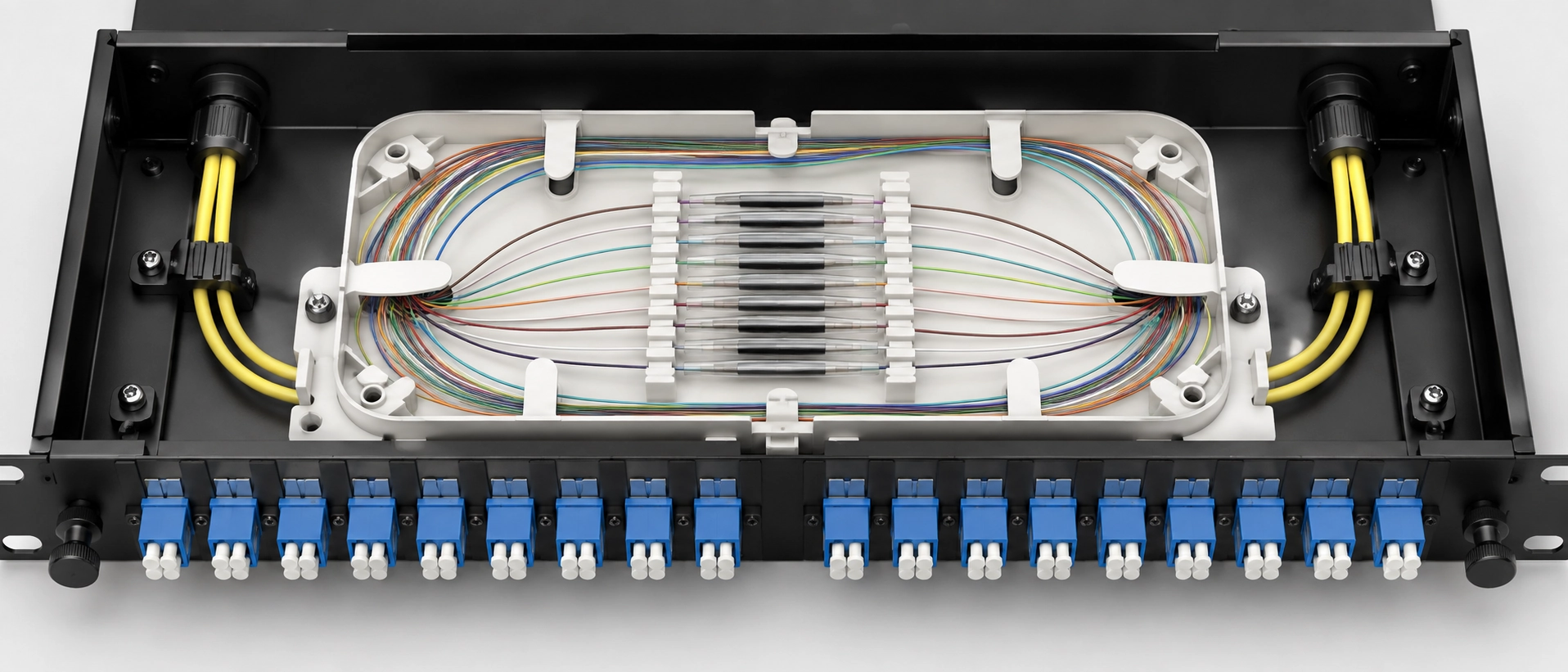

Aquest és l'ordre de treball que s'utilitza quan fusionem-pigtails de fibra durant les proves dels clients i la qualificació de mostres al nostre propi laboratori d'aplicacions, en un tronc de tub solt de 12-fibra i 24-fibra en tancaments de safates d'1U i 2U amb proteccions de 40 mm i 60 mm. Cada pas comporta un criteri de superació i un activador de refer, perquè una seqüència sense punts de judici és només una descripció. El mateix ordre s'aplica a un procediment d'empalmament de cua de mode únic per a caixes de terminals FTTH, on només canvien el recompte de safates i el recompte de fibres.

Una línia visible, una protuberància o una bombolla vol dir que es re-talla, no que es re-escalfa.

Dos punts de judici dins d'aquesta seqüència mereixen èmfasi. L'estimació de l'empalmadora al pas 8 és una estimació produïda per l'anàlisi d'imatges, no una mesura. És excel·lent per decidir si es refereix una articulació al moment, i no és una prova d'acceptació. I el pas 10 s'ordena deliberadament perquè l'etiquetatge precedeixi les proves, perquè els informes de proves que no es poden rastrejar fins a un port es re-funcionen disfressats.

Seqüència de colors de la cua de fibra i s'aconsegueix la polaritat correcta per primera vegada

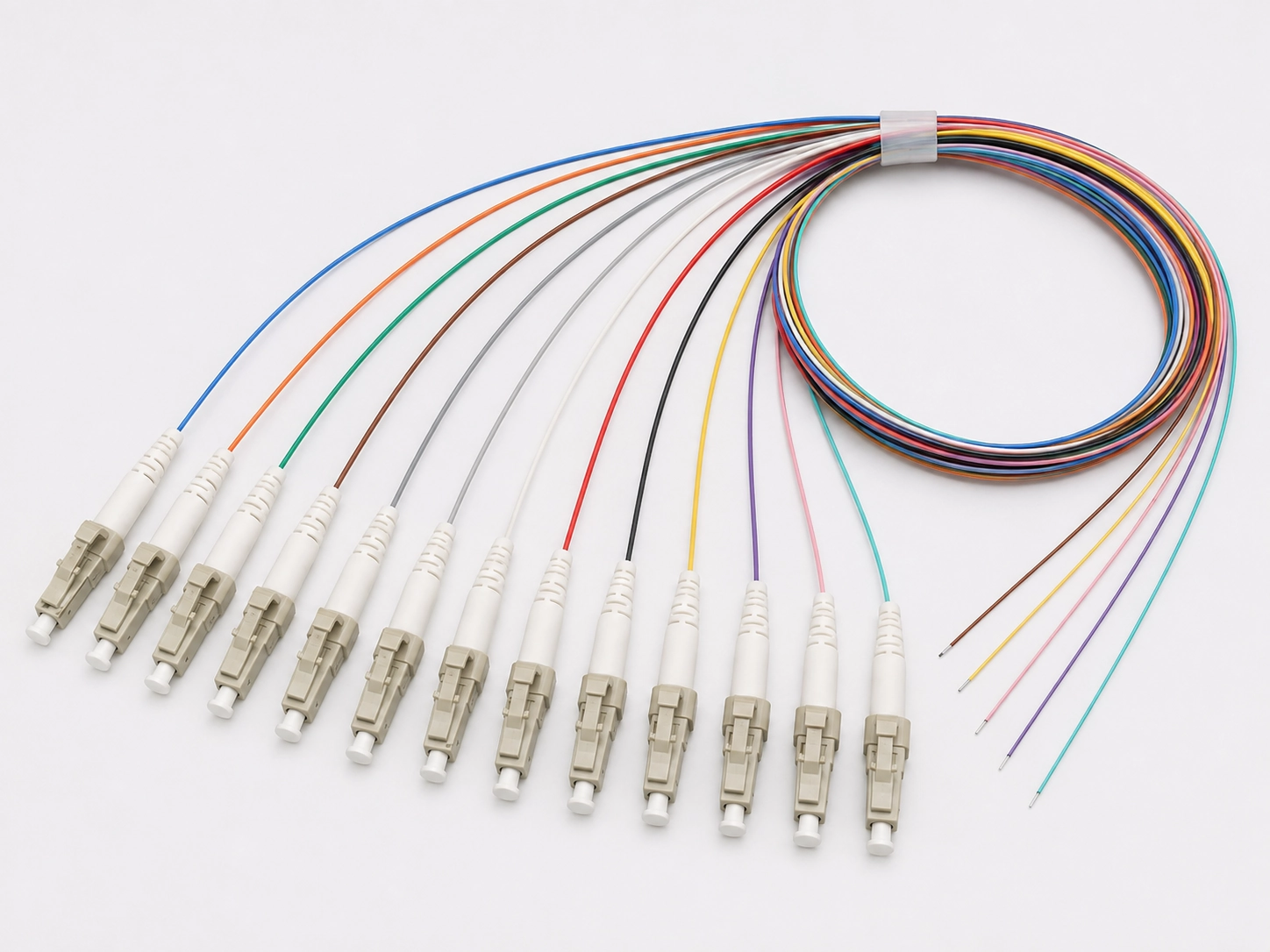

La identificació del color és el mecanisme de prevenció d'errors-més barat del procediment i només funciona quan el conjunt de cua segueix la mateixa convenció que el tronc. La seqüència de dotze -posicions especificada a ANSI/TIA-598-D és blau, taronja, verd, marró, pissarra, blanc, vermell, negre, groc, violeta, rosa, aqua, amb cables per sobre de dotze fibres repetint la seqüència per tub d'amortiment i afegint un marcatge de traçador.



Qualsevol persona que estudiï com instal·lar una cua de 12 fibres en un panell de connexió hauria de tractar el conjunt de colors com un element d'especificació en lloc d'una comoditat de camp. S'apliquen dues precaucions. Les convencions IEC i TIA no coincideixen en totes les posicions, de manera que una compilació que barreja el cable d'una convenció amb les cues d'una altra necessita el mapatge anotat abans de l'empalmament en lloc de descobrir-se durant les proves. I la convenció que arriba és la que anomena l'ordre de compra. SubministremConjunts de coles de 12 colorsa qualsevol seqüència, el que significa que la decisió es pren a la RFQ, no a la safata.

Utilitzeu 0,1 dB per articulació com a objectiu de treball quan empalmeu les cues de fibra i espereu que una moderna empalmadora d'alineació del nucli-en un vidre net-mode únic caigui molt per sota. L'acceptació del contracte, però, segueix l'especificació del projecte i l'edició que anomena, no aquest paràgraf. Hi circulen tres llindars, provenen de documents d'autoritat molt diferent, i l'expedient del projecte decideix quin s'aplica.

La regla pràctica que segueix: l'especificació del projecte supera totes les xifres genèriques d'aquesta taula, inclosa la nostra. Quan els dos entren en conflicte, l'especificació guanya i l'argument s'acaba.

La propagació entre 0,3 dB i 0,05 dB és on viuen les disputes d'acceptació, i el motiu és aritmètic. Un enllaç PON que porta una relació de divisió alta té poc marge després de la pèrdua del divisor, els parells de connectors i l'atenuació de la ruta, de manera que cada aterratge conjunt a 0,15 dB en lloc de 0,05 dB està gastant el pressupost que necessitaria un futur node. En una LAN comercial de 90 metres, la mateixa articulació és irrellevant.

Una peça més d'aritmètica, afirmada amb cura. En el pitjor dels-casos pressupostos calculats amb els valors màxims permesos de l'estàndard, el parell de connectors acoblats a 0,75 dB consumeix més del doble del que fa un empalmament a 0,3 dB, de manera que la interfície del connector, no la unió de fusió, és la línia de comanda més gran. Els components reals solen tenir un rendiment molt millor que qualsevol dels dos sostres, i és exactament per això que l'extrem del connector de cada cua de fibra que enviem es mesura en lloc de suposar.

Hi ha dos nivells de prova quan certifiqueu els empalmes de cua de fibra i no són intercanviables. El nivell 1 és la certificació de pèrdua d'inserció amb un conjunt de proves de pèrdua òptica i és el que certifica l'enllaç. El nivell 2 és la caracterització OTDR i és diagnòstic. Un rastre que mostri cada empalmament per sota de 0,05 dB és una prova útil i no substitueix els resultats del nivell 1.

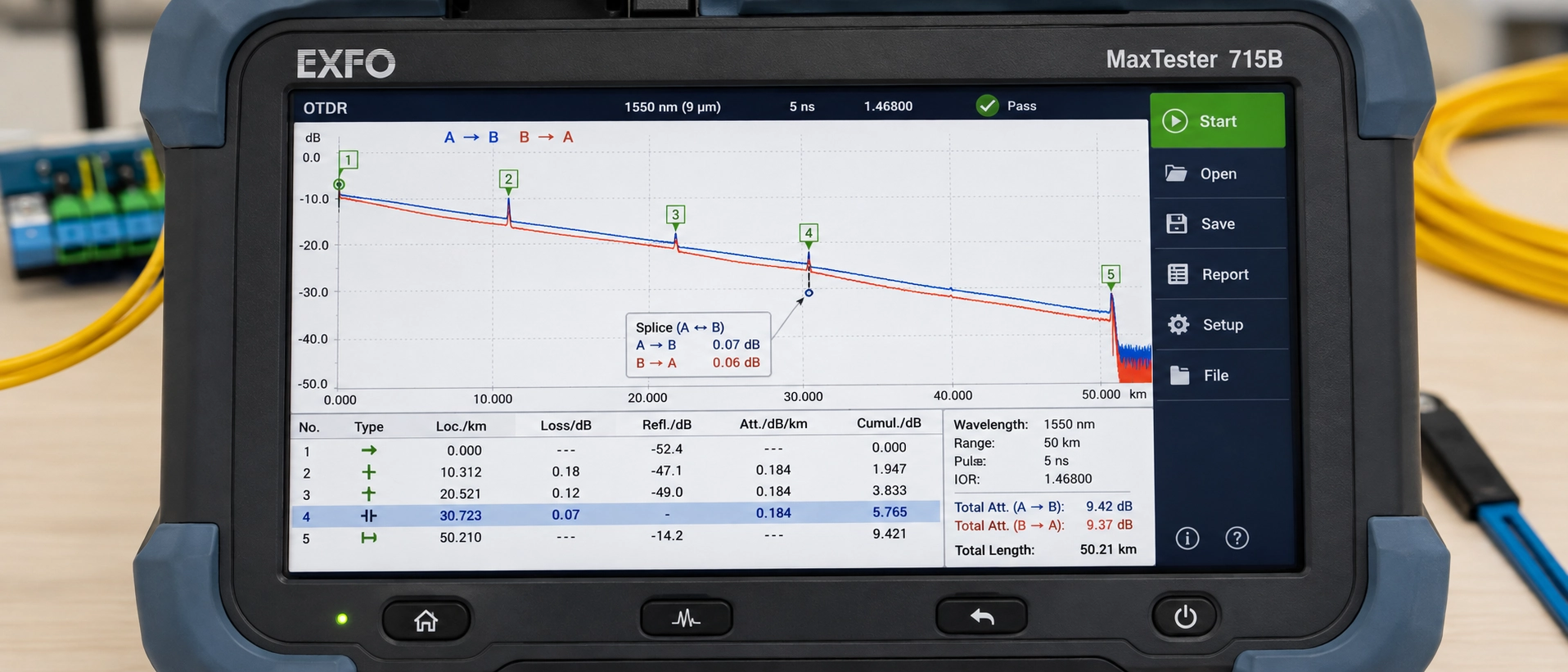

La segona regla atrapa més tripulacions que la primera. La pèrdua d'empalmament OTDR s'ha de mesurar des de les dues direccions i fer la mitjana. Aquest és el mètode de mesura en què es basa el procediment, i els resultats d'una-direcció en un enllaç que conté fibres diferents no són només imprecís, sinó que són equivocats en una direcció predictible (Corning). La qual cosa ens porta a la lectura que fa que els bons tècnics tornin a refer bones articulacions.

Un OTDR no mesura la pèrdua d'empalmament en una junta de cua de fibra. Mesura la retrodispersió a banda i banda d'un esdeveniment i dedueix la pèrdua del pas. Quan les dues fibres tenen diferents diàmetres de camp de mode, els seus coeficients de retrodispersió difereixen i el pas inferit està contaminat per aquesta diferència.

Mesurat des del costat més gran-MFD cap al més petit, l'instrument informa d'un guany aparent, és a dir, una potència que no pot existir. Mesurat de l'altra manera, informa d'una pèrdua inflada. Mitjançant les dues direccions s'elimina l'artefacte i deixa la figura real.

Una comparació de-nivell de categoria no és una prova suficient d'una diferència de camp de mode, i aquí és on la majoria d'explicacions de camp van malament. La ITU-T requereix que es declarin un MFD nominal i una tolerància a 1310 nm dins d'un interval permès, i els intervals permesos per a les categories insensibles de-mode únic i flex-estàndard se superposen (ITU-T G.652). El solapament no és teòric: el SMF-28 Ultra de Corning declara 9,2 ± 0,4 μm a 1310 nm mentre compleix totalment amb G.652.Disuperant el requisit de flexió G.657.A1, de manera que la "fibra G.657" no us diu res sobre el camp de mode en què esteu connectant. Altres dissenys-insensibles a la flexió, especialment a les categories B, se situen més avall.

Per tant, la regla de treball no és "esperar un guany sempre que G.657 compleixi G.652". És: llegiu el MFD nominal declarat en ambdós fulls de dades, el cable troncal i el de la cua, i espereu una asimetria direccional quan aquests dos valors declarats difereixen significativament. Els noms de les categories us induiran a error, els fulls de dades no. És per això que imprimim el grau de fibra, G.652D, G.657A1 o G.657A2, a l'especificació de pigtail, i per què demanar a un proveïdor l'MFD declarat és una pregunta raonable més que una pedant.

Utilitzeu l'empalmament-en els connectors en comptes de les cues de fibra quan les posicions de la safata, en lloc de la pèrdua òptica o el cost unitari, són la limitació d'unió. Els empalmes-en els connectors no necessiten una funda de protecció externa ni una posició de suport per emmagatzemar-los (Fluke Networks), i en un recinte d'1U amb una safata que ja porta un complement complet de juntes, això és decisiu.

El límit s'executa a l'inrevés en quatre condicions: l'espai del panell és adequat, el cost per terminació importa pel volum, és possible que la interfície del connector hagi de canviar més endavant durant la vida de la planta o si voleu que l'extrem del connector sigui un article-provat a fàbrica amb xifres de pèrdues documentades en lloc d'un de camp-produït.

Tres situacions de desplegament fan que la cua de fibra contra l'empalmament-determini el connector en un tauler de connexió de formigó. En un armari o caixa de terminals FTTH, les cues són la ruta preferida quan la caixa s'envia amb una safata integrada, el recompte del suport cobreix el recompte de fibres amb almenys una posició de recanvi, la longitud de la màniga que compreu realment s'assenta en aquest suport i el disseny requereix un connector-terminat de fàbrica al port. Canvieu-ne qualsevol i torneu a-executar la comparació. En un ODF portador a l'entrada d'un centre de dades, la planta d'entrada s'uneix convencionalment a panells carregats amb cues acabades de fàbrica- i l'arquitectura suposa que existeixen safates, de manera que qualsevol que demani com empalmar les cues de fibra en un ODF està treballant dins d'un disseny que ja va respondre a aquesta pregunta. En una IDF empresarial comprimida on s'ha especificat un panell 1U per a 48 fibres, l'aritmètica sovint no es tanca i l'opció real és entre un tancament més profund i un empalme-en connectors. Aquesta compensació-és la mateixa que hi ha darrerecomparant un panell de connexió amb un ODFen fase de disseny.

Si l'aritmètica es tanca en el vostre cas específic depèn de tres variables que cap article general pot proporcionar: la capacitat del suport de la vostra safata, la longitud de la funda de protecció que utilitzeu i el camí d'encaminament del suport a l'adaptador. Envieu-nos el model de panell, el recompte de safates i el recompte de fibres, i treballarem les xifres de floc i longitud amb aquestes tres i enviarem una longitud de cua recomanada i una seqüència de fibra per a aquest recinte, juntament amb el full de treball de mesura que hem utilitzat per arribar-hi.

Vuit línies d'especificacions determinen com es comporta una cua de fibra al banc, i cadascuna d'elles apareix més tard com a velocitat o com a reelaboració a la safata.

Dues línies de documentació pertanyen a la mateixa comanda de compra: registres de prova per-lot o per-unitat que cobreixen la pèrdua d'inserció i la pèrdua de retorn, i un certificat de conformitat. Tots dos són lliuraments estàndard per la nostra part més que excepcions, que és el que fa que la conversa d'acceptació sigui curta quan els resultats de l'OTDR d'un client estan en revisió.

Si voleu veure com és realment aquesta documentació abans de comprometre's amb un proveïdor, demaneu-nos uncua de fibra òptica personalitzadafull d'especificacions juntament amb una mostra d'informe de prova IL i RL d'un lot comparable. És una manera més ràpida de jutjar un fabricant que qualsevol afirmació de full de dades, incloses les d'aquest article.
