Què és el cable de connexió LC LC?

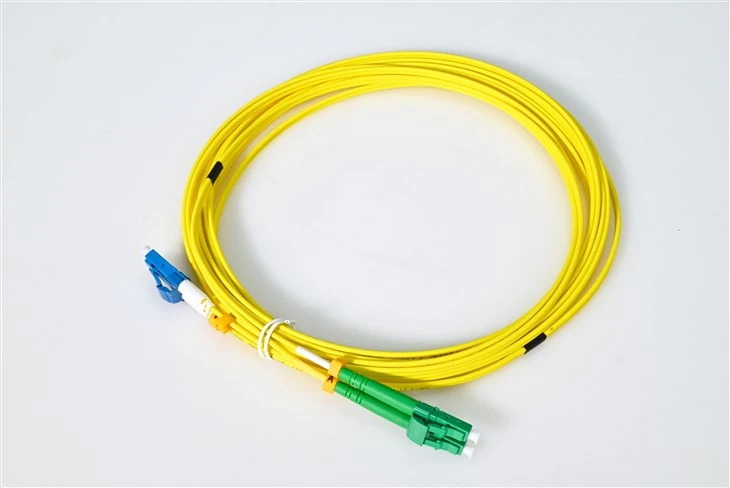

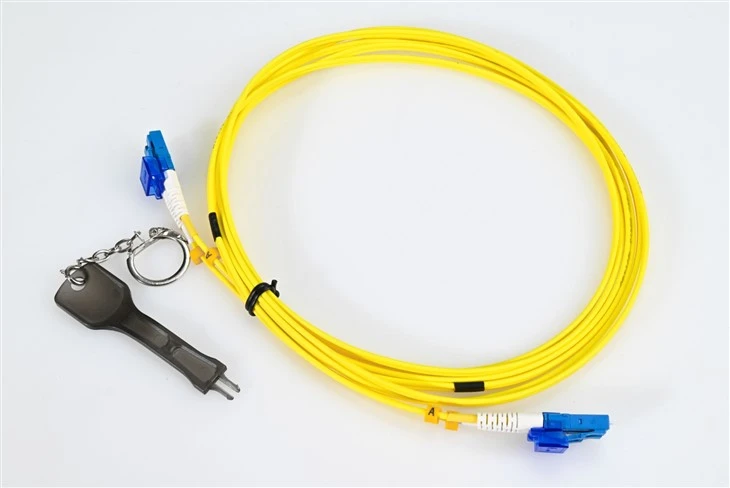

LC-Cable de connexió de fibra LCamb dos connectors de fibra LC acabats als dos extrems és el tipus de cable de fibra òptica més utilitzat a la indústria. En comparació amb altres cables de fibra òptica comuns, els cables de fibra FC ofereixen una alta densitat i un rendiment fiable en la majoria d'aplicacions. Si busqueu una variant híbrida, la nostraCordó de connexió híbrid de mode únic LC APC a LC UPC és una de les configuracions més sol·licitades per a desplegaments de-polaritat mixta.
Els nostres cables estan 100% inspeccionats òpticament i provats per a la pèrdua d'inserció.
Especificació
| Tipus de connector | LC UPC a LC APC | Mode de fibra | Groc 9/125μm |
| Grau de fibra | G657A/G652D | Longitud d'ona | 1310/1550 nm |
| Pèrdua d'inserció | Menor o igual a 0,3 dB | Pèrdua de retorn | Superior o igual a 50 dB |
| Min. Radi de flexió (nucli de fibra) | 10 mm | Min. Radi de flexió (cable de fibra) | 10/5D (dinàmic/estàtic) |
| Recompte de fibra | Dúplex | Jaqueta de cable | LSZH |
| Temperatura de funcionament | -20 ~ 70 graus | Temperatura d'emmagatzematge | -40 ~ 80 graus |
Els mètodes de classificació dels cables òptics
El cable de fibra òptica és una línia de comunicació que utilitza fibres òptiques que compleixen els requisits de rendiment òptic com a mitjà de transmissió per aconseguir la transmissió del senyal òptic. Consisteix en components com el nucli del cable, els elements de reforç i la funda, i també pot incloure elements addicionals com capes impermeables, capes amortidors, capes d'aïllament i capes d'armadura segons sigui necessari.
Els mètodes de classificació dels cables òptics inclouen principalment els següents:
Per mitjà de transmissió: categoritzat encables de fibra òptica d'un-mode i cables de fibra òptica multimode.
Segons l'estructura del nucli del cable: es divideix en cable òptic trenat, cable òptic esquelètic, cable òptic del tub central, cable òptic de cinta i cable òptic pla.
Components reforçats: categoritzats en cables òptics no-metallics, cables òptics estàndard i cables òptics de components reforçats.
Per mètode d'instal·lació: dividit en cable òptic de conducte, cable òptic aeri, cable òptic directe-enterrat i cable òptic submarí.
Segons l'entorn d'ús, es classifiquen en cables òptics interiors i cables òptics exteriors.
Aplicacions
Connexió-creuada entre equips acabats amb UPC i APC
El cas d'ús principal d'aquest cable de connexió híbrid LC són els dispositius de pont amb diferents tipus de poliment de connectors. Quan l'equip de xarxa utilitza ports LC/APC però els panells de connexió estan acabats amb LC/UPC (o viceversa), aquest pont de fibra UPC-a-APC elimina la necessitat de conversió de l'adaptador. Per obtenir una visió general de com es diferencien aquests estàndards de poliment en el rendiment, consulteu la nostra guiaTipus de poliment de connectors de fibra PC vs UPC vs APC i rendiment de pèrdua de retorn.
Interconnexió FTTH OLT i ONU
En els desplegaments de fibra-a-el-domèstic, els equips OLT sovint utilitzen connectors APC per obtenir una pèrdua de retorn òptima, mentre que alguns dispositius ONU heretats tenen interfícies UPC. Aquest cable híbrid LC UPC-APC proporciona connectivitat directa entre equips terminals PON no coincidents. Per a tirades FTTH estàndard on els dos extrems comparteixen el mateix tipus de poliment, el nostreCable de connexió de fibra de mode únic LC LC per a connexions FTTH i centres de dadesés una alternativa-rentable.
Pedaços de capçalera i nodes de distribució de CATV
Les xarxes òptiques de televisió per cable solen requerir connectors APC per minimitzar el retro-reflexió dels senyals de vídeo analògics. Quan s'integra equips de prova acabats amb UPC-o components heretats, aquest cable de connexió híbrid per a l'ús de capçalera CATV manté la integritat del senyal en tots els tipus d'interfície.
Aplicacions de Cross-Oficina central de telecomunicacions
Les instal·lacions de telecomunicacions sovint gestionen inventaris de connectors mixts durant les actualitzacions de la xarxa. Aquest cable de pont híbrid de mode únic permet la migració gradual de la infraestructura UPC a APC sense substituir tots els panells de connexió existents simultàniament.
Proves de laboratori amb configuracions de connectors mixtes
Els laboratoris de proves òptiques sovint es troben amb equips amb diferents estàndards de poliment de connectors. Un cable de pedaç de prova dedicat UPC-a-APC redueix la necessitat de diversos adaptadors i garanteix unes condicions de mesura coherents durant la caracterització de la fibra.
Transició de cablejat estructurat en xarxes d'edificis
Durant les actualitzacions de la xarxa de la construcció de sistemes UPC heretats a instal·lacions modernes d'APC, aquest cable de connexió híbrid G657A1 permet la connexió temporal o permanent entre els segments de cablejat antics i nous sense la substitució completa de la infraestructura.
Preguntes freqüents
P1: Per què necessitaria un cable de connexió híbrid LC UPC a LC APC en lloc d'utilitzar un adaptador?
R: Un cable de connexió híbrid dedicat proporciona una pèrdua total d'inserció més baixa en comparació amb l'ús d'un adaptador d'acoblament UPC-a-APC. Cada connexió d'adaptador afegeix pèrdues i punts de reflexió potencials. Aquest pont híbrid únic amb extrems-polits de fàbrica garanteix una transferència de senyal més neta quan es connecta l'equip UPC i APC.
P2: Quina és la diferència principal entre els tipus de poliment de connectors UPC i APC?
R: UPC (Ultra Physical Contact) té una cara extrema plana polida, mentre que APC (Angled Physical Contact) té una cara extrem angulada de 8-graus. Els connectors APC proporcionen una major pèrdua de retorn (reflexió-baixa de l'esquena), cosa que els fa preferits per a aplicacions de vídeo analògic i d'alta sensibilitat. Aquest cable híbrid connecta els dos tipus directament.
P3: Puc utilitzar aquest cable LC UPC-APC per a xarxes GPON o XGS-PON?
A: Sí. Les xarxes òptiques passives solen tenir ports OLT amb connectors APC i alguns dispositius ONT/ONU amb ports UPC. Aquest cable de pedaç híbrid de mode únic per al desplegament de PON supera aquests desajustos d'interfície sense necessitat de mòduls adaptadors a cada punt de connexió.
P4: Què significa G657A1 doblegar-la fibra insensible per a la instal·lació?
R: La fibra G657A1 permet uns radis de flexió més ajustats (fins a 10 mm) sense pèrdua de senyal significativa. Això fa que el cable de connexió híbrid sigui adequat per a espais reduïts, panells de connexió densos i encaminament al voltant d'obstacles on la fibra estàndard G652D patiria una atenuació de macro-corbada.
P5: És necessària la jaqueta LSZH d'aquest cable per a la instal·lació interior?
R: Les jaquetes LSZH (Low Smoke Zero Halogen) es recomanen o es requereixen en espais tancats com centres de dades, edificis d'oficines i llocs públics. Aquest cable híbrid LC-ignífug compleix els estàndards de seguretat contra incendis a l'interior i produeix un mínim de fum tòxic si s'exposa al foc. Per obtenir informació sobre com triar el tipus de jaqueta adequat per a diferents entorns, consulteu el nostre article sobreRequisits d'instal·lació de cables de fibra òptica interior i exterior i selecció de jaqueta.
P6: Quina pèrdua de retorn puc esperar de l'extrem APC d'aquest cable híbrid?
R: L'extrem del connector APC normalment aconsegueix una pèrdua de retorn superior o igual a 60 dB a causa del seu poliment en angle. L'extrem UPC proporciona una pèrdua de retorn superior o igual a 50 dB. Combinat amb una pèrdua d'inserció inferior o igual a 0,3 dB, aquest cable de connexió dúplex híbrid manté la qualitat del senyal per als enllaços òptics sensibles.
P7: Es pot utilitzar aquest cable de connexió híbrid per a la transmissió en mode únic de llarga-distància?
A: Sí. La fibra de mode únic de 9/125 μm admet la transmissió durant molts quilòmetres a longituds d'ona de 1310 nm i 1550 nm. Aquest pont LC UPC a APC per a la connectivitat de llarg-discurs funciona amb transceptors de mode únic estàndard i es pot desplegar en segments de xarxa de metro o d'accés.
P8: Hi ha longituds personalitzades disponibles per a aquest cable de fibra híbrid UPC-APC?
R: Les longituds de cable personalitzades, els colors de la jaqueta i les configuracions dúplex/símplex es poden fabricar per encàrrec. Poseu-vos en contacte amb el proveïdor per especificar els requisits per a comandes de cables de connexió híbrids a granel o instal·lacions específiques de projectes-.
