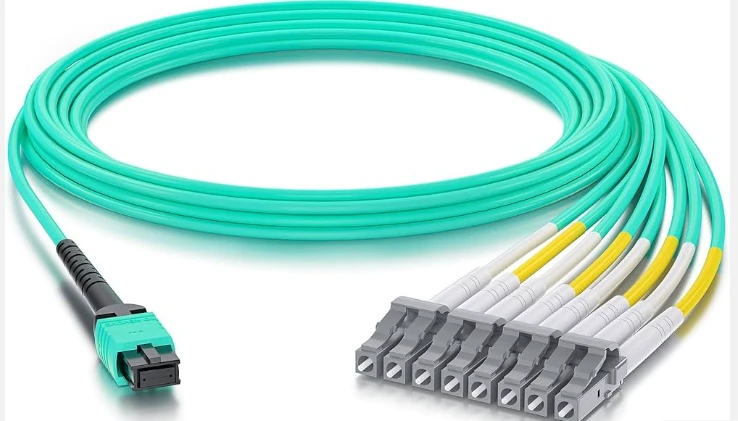

Un cable de connexió SC a MTP/MPO de 8-nuclis és un conjunt de cables de trencament que acaba en un connector MTP/MPO multi-de fibra en un extrem i quatre connectors SC dúplex a l'altre, que transporten vuit fibres òptiques a través d'una sola jaqueta. Serveix de pont directe entre la infraestructura d'òptica paral·lel d'alta-densitat i l'equip antic-terminat amb SC, la qual cosa la converteix en una de les eines més pràctiques per a xarxes que no estan preparades per esquinçar i substituir però que encara necessiten passar a 40G o 100G.
Si la vostra instal·lació encara funciona amb panells de connexió SC-, OLT o instruments de prova juntament amb un equip de commutació QSFP+ més recent, aquest cable elimina la necessitat de cassets o panells adaptadors intermedis. Un extrem es connecta directament a un port transceptor QSFP+ SR4; els altres es fan a la vostra infraestructura dúplex SC existent. Aquesta franquesa és el que el fa valuós - i el que el fa diferent dels cables de connexió MTP-a-LC més comuns que dominen la majoria de catàlegs de centres de dades.
Per què el recompte de 8 fibres és important en el cablejat modern
La indústria de la fibra òptica ha anat canviant gradualment de l'arquitectura Base-12 a la Base-8, i per una bona raó. Un transceptor estàndard QSFP+ o QSFP28 utilitza quatre carrils per a la transmissió i quatre carrils per a la recepció: vuit fibres en total. Quan desplegueu un cable troncal MTP de 12 fibres per a una aplicació QSFP, quatre fibres al centre del connector es troben sense utilitzar. Amb un desplegament a gran escala amb centenars d'enllaços, aquesta fibra ociosa suposa una inversió important en malbaratament.
AnCordó de connexió de fibra SC a MTP/MPO de 8 nucliss'alinea perfectament amb l'ús real de la fibra de l'òptica 40GBASE-SR4 i 100GBASE-SR4. Cada fibra transporta trànsit. Sense malbaratament, sense fils morts que embotiquin la vostra documentació. El cablejat de base-8 també s'ajusta perfectament a les configuracions de ports de commutació estàndard: la majoria dels xassís tenen recomptes de ports en múltiples de quatre (targetes de línia de 16 ports i 32 ports), que s'assignen clarament a connectors MTP de 8 fibres sense fibres òrfenes.

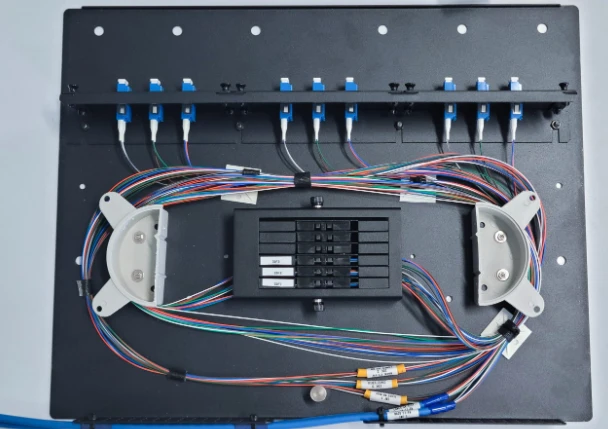

Uneix les xarxes SC heretades a l'òptica paral·lela
Aquí és on es guanya el cable d'interrupció SC-a-MTP/MPO. Els connectors SC van dominar el cablejat empresarial i de telecomunicacions durant més de dues dècades. Moltes xarxes de campus, capçaleres de CATV, instal·lacions governamentals i oficines centrals de transportistes encara tenen fila rere fila de panells de connexió SC. Canviar tota aquesta infraestructura a LC només per accedir a velocitats 40G és car i pertorbador.
En comptes d'això, un cable d'interrupció de 8-fibra MTP-a SC us permet connectar un port QSFP+ de 40G directament a quatre ports SC dúplex existents. Cada parell de SC gestiona un carril de 10G, de manera que un únic transceptor QSFP+ esclata de manera efectiva en connexions de 4 × 10G a la vostra planta SC existent. La mateixa lògica s'aplica als transceptors 100G QSFP28 SR4 que es divideixen en carrils de 4 × 25G. Preserveu la vostra inversió de cablejat mentre accediu a la densitat d'ample de banda de l'òptica paral·lela.
Aquest no és un escenari de nínxol. Els operadors de telecomunicacions que executen una infraestructura SONET/SDH heretada en connectors SC, campus universitaris amb eixos troncals d'edificis acabats amb SC-envellits i instal·lacions de difusió cablejades amb fibra SC per al transport de vídeo es troben amb aquesta situació exacta. El cable SC de 8 nuclis a MTP/MPO els ofereix un camí de migració que no requereix una actualització de carretó elevador.
Entendre la configuració de polaritat per als enllaços SC-a-MTP
La polaritat és un dels punts de fallada més comuns en el cablejat MTP/MPO, i fer-ho bé en una ruptura SC no és una excepció. Per a un conjunt estàndard de 8-fibra SC a MTP/MPO, la polaritat tipus B (Mètode B segons TIA-568) és l'opció predeterminada per a les aplicacions de transceptor QSFP. En una configuració de tipus B, la posició de la fibra 1 d'un extrem s'assigna a la posició de la fibra 8 de l'altre: una inversió de matriu completa que garanteix que les fibres de transmissió s'alineen amb les fibres de recepció a través de l'enllaç.
La polaritat tipus A (recta-transversal) és menys comuna en escenaris d'interrupció i normalment es reserva per a connexions troncal-a-en què els cassets gestionen el gir Tx/Rx. El tipus C (parell-invertit) és una configuració especial que s'utilitza amb dissenys específics de cablejat estructurat basats en casset-. Llevat que la documentació de la vostra infraestructura especifiqui el contrari, el tipus B és l'opció segura per a aplicacions de transceptor directe-a-SC. Confirmar la polaritat abans de fer la comanda evita el frustrant escenari d'una instal·lació neta que simplement no passarà la llum.
Monomode vs. Multimode: Coincidència del tipus de fibra amb la distància de l'aplicació
El cable de connexió SC a MTP/MPO de 8 nuclis està disponible tant en variants monomode (OS2, 9/125μm) com multimode (OM3 50/125μm, OM4 50/125μm). L'elecció depèn del tipus de transceptor i dels requisits d'abast.
Per a aplicacions multimode, la fibra OM3 admet 40GBASE-SR4 fins a 100 metres i 10GBASE-SR fins a 300 metres. OM4 amplia aquestes distàncies - 150 metres a 40G SR4 - i ofereix gairebé el doble de l'ample de banda modal efectiu a 850 nm (4700 MHz·km vs. 2000 MHz·km). Si esteu creant noves tirades horitzontals dins d'un centre de dades, el cost incremental d'OM4 respecte a OM3 val molt la pena-la prova futura. Per a una comparació més profundagraus de fibra multimode de OM1 a OM5, cada generació representa un augment mesurable de la densitat de l'ample de banda i la longitud de l'enllaç compatible.
La fibra OS2 monomode és l'opció per a aplicacions d'-abast més llarg - 100GBASE-PSM4 a distàncies de fins a 500 metres, o 40GBASE-PLR4 que arriben a 10 km. Els desplegaments de la columna vertebral del govern i del campus que abasten diversos edificis solen necessitar mode únic, especialment quan els panells de connexió SC a l'extrem llunyà es van instal·lar originalment per a aplicacions de-telecomunicacions de llarg recorregut.
Escenaris clau de desplegament
Migració del centre de dades 10G-a-40G
Una instal·lació que utilitzi transceptors 10G SFP+ a través de panells de connexió SC-terminats pot actualitzar la capa de columna a 40G QSFP+ sense re-terminar cap panell. El cable d'interrupció SC a MTP/MPO de 8 nuclis connecta el port QSFP+ directament a quatre ports dúplex SC, cadascun amb un carril 10G. Aquesta ruta de migració requereix zero canvis al cablejat horitzontal existent.
Interconnexió de l'Oficina Central de Telecomunicacions
Les oficines centrals solen mantenir marcs de distribució òptics basats en SC-que porten anys en servei. La connexió d'equips DWDM o ROADM nous amb interfícies MTP/MPO a aquests marcs existents requereix una ruptura que parli els dos idiomes del connector. El conjunt de 8 nuclis ho gestiona sense casset intermedi, estalviant 1U d'espai de bastidor per punt de connexió.
Transmissió i transport A/V
Les instal·lacions de difusió professionals utilitzen sovint fibra SC per al transport de vídeo sense comprimir entre estudis i sales de control. Quan s'afegeixen encaminadors de vídeo basats en IP- amb ports QSFP, el cable d'interrupció SC a MTP/MPO integra els nous equips a la planta de fibra existent de manera neta.
Entorns de proves i laboratori
Els laboratoris de proves de xarxa sovint mantenen una barreja de tipus de connectors en diferents generacions d'equips. Un cable de connexió SC a MTP/MPO de 8-nuclis permet als enginyers connectar entre instruments de prova heretats amb ports SC i conjunts de prova de fibra múltiple més nous sense buscar adaptadors.
Consideracions sobre la qualitat del connector i la pèrdua d'inserció
Els pressupostos de pèrdua d'inserció es redueixen a mesura que augmenten les velocitats d'enllaç. A 40G i 100G, cada dècima de decibel a cada punt de connexió afecta el vostre marge d'enllaç. Els connectors MTP de grau -estàndard solen especificar una pèrdua d'inserció màxima inferior o igual a 0,50 dB per parell acoblat, mentre que els connectors MTP d'elit/pèrdua -baixa la redueixen a Inferior o igual a 0,35 dB (0,15 dB típic). L'extrem SC de la ruptura hauria de mantenir Menor o igual a 0,30 dB per connector.
Per a enllaços multi-salts exigents, especifiqueu connectors MTP de baixa-pèrdua alCable de connexió de fibra multimode MTP/MPOel final val la pena. Cada cable s'ha d'enviar com a mínim amb dades de prova individuals - 3D verificació d'interferometria de la geometria de la virola. Si el vostre proveïdor no pot proporcionar la documentació de prova per-cable, és un senyal que val la pena investigar abans de comprometre's amb una comanda de compra.
La neteja del connector és tan important com el grau del connector. Una sola virola contaminada en un connector MTP de 12-fibra pot afegir 1-2 dB de pèrdua excessiva a tot el conjunt. Els netejadors de bobines específics de MTP-dedicats haurien de ser equipament estàndard a qualsevol instal·lació que implementi cables multifibra. MantenirAdaptadors de fibra òptica MTP/MPOla pols-tapada quan no s'utilitza és un hàbit senzill que evita un nombre sorprenent de trucades de resolució de problemes.
Escollir entre cable rodó, cable oval i cinta nua
El conjunt de 8 nuclis SC a MTP/MPO inclou tres opcions de jaqueta, i l'elecció es refereix més al vostre entorn d'encaminament físic que al rendiment del senyal.
El cable rodó (normalment de 3,0 mm de diàmetre, LSZH o jaqueta de PVC) és el predeterminat per a la majoria de les aplicacions del centre de dades. Passa netament a través d'anells de gestió de cables estàndard i organitzadors verticals, i la seva construcció robusta gestiona la manipulació repetida durant els moviments, les addicions i els canvis.
El cable oval (pla) funciona bé en instal·lacions sota terra o en safates de cables horitzontals ajustades on l'alçada d'apilament vertical és limitada. El cable de cinta nua ofereix la màxima densitat per a zones de pegats d'ultra-alta-densitat, però compensa la durabilitat mecànica - és més adequat per a instal·lacions permanents dins de cassets o panells de connexió on el cable no es molestarà un cop encaminat.
Com es compara amb els cables MTP-a-LC Breakout
La configuració de ruptura molt més habitual és MTP a LC, simplement perquè LC s'ha convertit en el connector dúplex dominant als centres de dades moderns. Aleshores, per què hauríeu d'aconseguir una ruptura SC? La compatibilitat amb la infraestructura instal·lada és el factor decisiu. Si la vostra instal·lació ja s'ha estandarditzat en LC, no hi ha cap avantatge per a una ruptura SC. Però si els connectors SC són el que hi ha a la paret, al tauler de connexió o a l'equip, elInteroperabilitat del connector SC amb sistemes MTP/MPO multi-fibraa través d'un muntatge de ruptura és el camí més ràpid cap a una amplada de banda més gran sense recablar.
Els connectors SC també conserven avantatges en determinades aplicacions: la seva virolla més gran de 2,5 mm proporciona una superfície lleugerament més gran per al contacte físic, són més fàcils de manejar amb les mans enguantades en entorns industrials i segueixen sent el connector estàndard en equips FTTH OLT a moltes regions.
Preguntes freqüents
P: Puc utilitzar un cable de connexió SC a MTP/MPO de 8 nuclis per a connexions 100G?
A: Sí. Un transceptor 100GBASE-SR4 QSFP28 utilitza quatre carrils 25G paral·lels a través de vuit fibres - exactament el que ofereix aquest cable. Cada parell dúplex SC porta un carril 25G. Per a aplicacions 100G PSM4 monomode, especifiqueu una versió OS2 del conjunt.
P: Quin tipus de polaritat he de demanar per a aplicacions de transceptor QSFP+?
R: La polaritat tipus B (Mètode B) és l'estàndard per a les connexions QSFP directes. Realitza una inversió completa de la matriu de fibra de manera que les posicions de transmissió a l'extrem MTP s'alineen amb les posicions de recepció a l'extrem SC. A menys que el vostre disseny de cablejat estructurat demani explícitament el tipus A o el tipus C, demaneu el tipus B.
P: Necessito un connector MTP mascle o femella a l'extrem de fibra múltiple-?
R: L'MTP femella (sense fixar) és la configuració estàndard per connectar-se als transceptors QSFP i la majoria d'adaptadors de panells de connexió, que utilitzen connectors masculins (fixats). Comanda una dona tret que la documentació específica de l'equip indiqui el contrari.

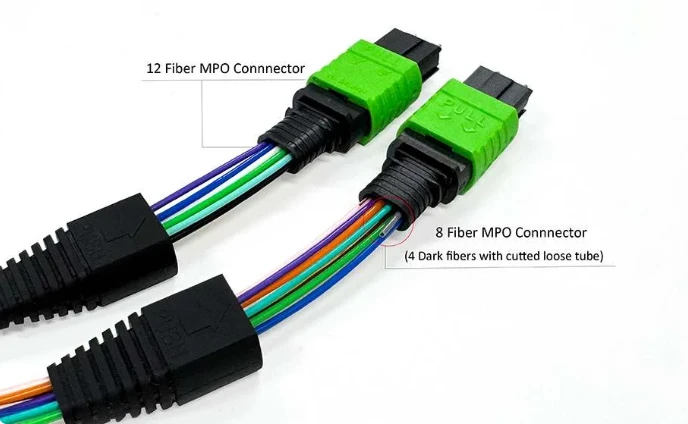

P: Un connector MTP de 8 fibres és el mateix que un MPO estàndard de 12 fibres?
R: Un MTP de 8-fibra utilitza la mateixa carcassa física del connector MPO-12, però només ocupa les vuit posicions de fibra exteriors (1–4 i 9–12), deixant les quatre posicions centrals buides. És mecànicament compatible amb adaptadors MPO estàndard de 12 fibres. La diferència clau és la utilització de la fibra: un conjunt de 8 fibres elimina les quatre fibres no utilitzades que quedarien fosques en una aplicació QSFP.
P: Quina qualificació de jaqueta necessito per a les instal·lacions de Plenum?
R: Per al cablejat que travessa espais-de manipulació d'aire (sobre sostres inclinats, sota terres elevats a les zones classificades del plen-), especifiqueu la jaqueta OFNP (Optical Fiber Nonconductive Plenum). Per a contraixes verticals entre pisos, és suficient OFNR (Riser). LSZH (Low Smoke Zero Halogen) és l'estàndard per a la majoria d'entorns internacionals de centres de dades i es requereix en moltes instal·lacions europees i asiàtiques. El vostre codi de construcció local dicta el requisit mínim.
