"Per què la meva xarxa de campus 10G segueix endarrerida quan he utilitzat la millor fibra en mode únic?"

Aquest va ser el missatge de pànic d'un integrador de sistemes tres dies abans d'una universitatCampus Òptic Completlliurament. Al laboratori,Mode únic vs multimodesembla una simple comparació de fulls d'especificacions. En un lloc de treball real? Història diferent. Hem vist descarrilar projectes perquè algú va acoblar un connector blau UPC a un adaptador verd APC. O subestimat el pressupost de l'enllaç ONT. O es va disparar el pressupost en transceptors de mode únic per a recorreguts de 100 metres que podrien haver utilitzat òptiques multimode més barates.

Amb FTTO convertint-se en el nou estàndard, la selecció de fibra s'ha anat molt més enllà del "mode únic per llarg, multimode per a curt". Si el vostre enfocament de cablejat està encallat en el territori dels llibres de text-, sincerament, és possible que estigueu plantant mines terrestres per a futures actualitzacions.

Imagineu això: un campus de 50-edificis que no necessitarà un sol recanvi de cable durant 20 anys. Aquesta és la promesa d'un ben dissenyatGuia de cablejat POLimplementació. Però el camí cap allà? Plena de trampes. LC o SC/APC? Mode únic complet en tirades horitzontals, o mantenir el multimode per estalviar en mòduls òptics? Una especificació de connector incorrecta no només retarda la vostra línia de temps. Multiplica els maldecaps de manteniment durant anys.

Ometem les definicions de física que heu vist cent vegades. L'objectiu aquí: ajudar-vos a prendre aquesta decisió "a fer-ho bé la primera vegada".

Els números que realment importen

Heu vist el gràfic de comparació estàndard. Diàmetre del nucli, longitud d'ona, distància. Ho entenc. Però aquests gràfics no us expliquen la història real: la decisió de mode únic i multimode és sobre diners. No física.

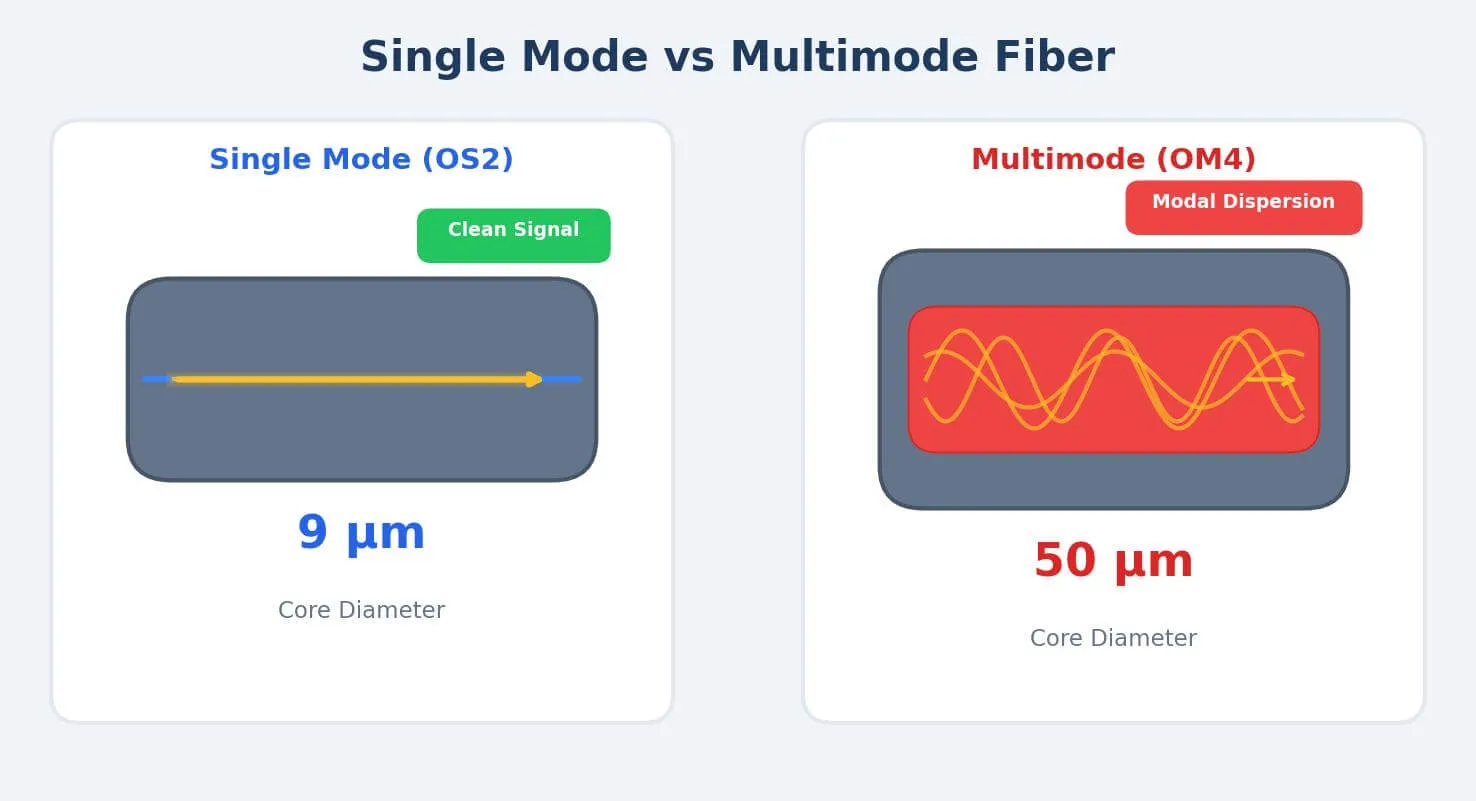

Penseu-ho d'aquesta manera. El mode únic és un cotxe esportiu-un feix de llum per un nucli tan prim (9 micròmetres) que un cabell humà sembla gros en comparació. Senyal net, recorre 10, 20, 100 quilòmetres sense necessitat d'impuls. Multimode és la camioneta. Nucli més ample (50 micròmetres-encara més prim que el cabell, però 6 vegades més gran), diversos raigs de llum rebotant simultàniament. Més fàcil de treballar, més barat de connectar. Però aquestes bigues que reboten comencen a interferir després d'uns centenars de metres. El senyal s'enfanga.

Veus la trampa? El cable de mode únic és més barat. Però els transceptors costen 3-5 vegades més. Per a un campus de 500-ports, aquesta diferència arriba als 30.000-50.000 dòlars només en òptica. En els nostres projectes 2023-2024 al sud-est asiàtic, hem vist com els equips d'adquisició s'han cremat per aquest mode únic de selecció de càlculs exactes "per a una prova de futur" en tirades curtes, i després es recorren quan els costos del transceptor fan malbé el pressupost.

Ara-l'arquitectura POL ho canvia tot.Campus Òptic Completdesplegaments mitjançant POLrequereixenmanera única. No hi ha cap opció implicada. La tecnologia utilitza la-multiplexació per divisió-dues longituds d'ona GPON que viatgen en direccions oposades en un fil de fibra. Només funciona amb la transmissió neta de mode únic.

Per tant, si esteu creant POL, ometeu el debat multimode. Però Ethernet tradicional? Aquí és onSelecció de fibra per a LAN òpticaes complica.

Per què SC/APC domina POL (i què passa quan barreges colors)

Les xarxes de campus tradicionals semblen un arbre. Interruptor central a l'arrel, interruptors de distribució a les branques, interruptors d'accés a cada planta. Molts equips, molta potència, moltes coses que es trenquen.

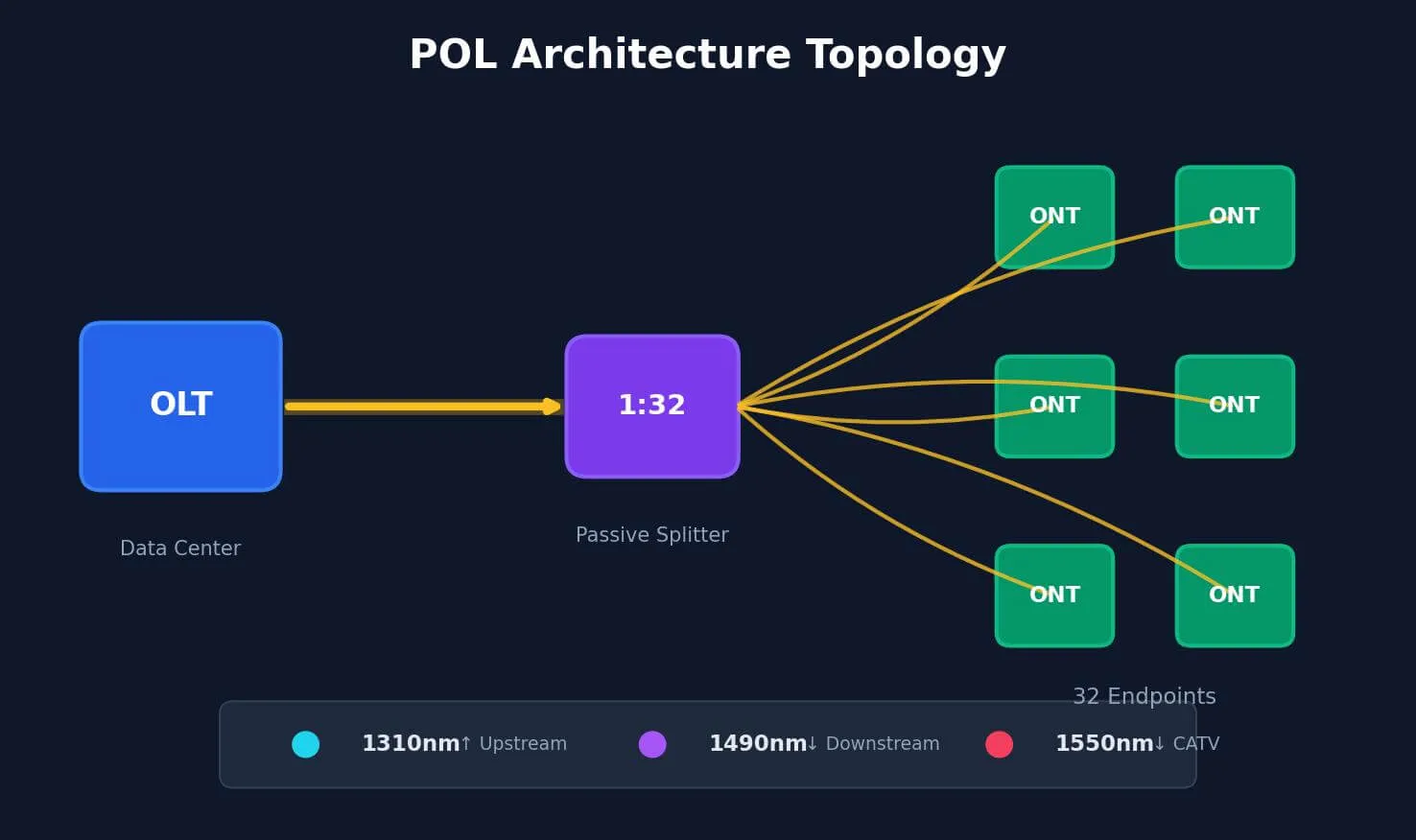

POL ho aplana. Un OLT central es connecta mitjançant divisors passius a ONT a cada escriptori o habitació. Sense interruptors intermedis. No hi ha armaris de les FDI a tots els pisos. Només fibra, divisors, punts finals.

[Centre de dades] → OLT → Fibra única → Divisor 1:32 → 32 ONT

Avall: 1490 nm|Amunt: 1310 nm|Tots dos en UN fil de fibra

Els separadors són completament passius. Sense energia, sense electrònica, res a fallar. La llum de l'OLT arriba a un divisor d'1:32 i es divideix en 32 ubicacions. Com una mànega de jardí amb un aspersor de 32-vies, tret que esteu dividint la llum làser, no la pressió de l'aigua.

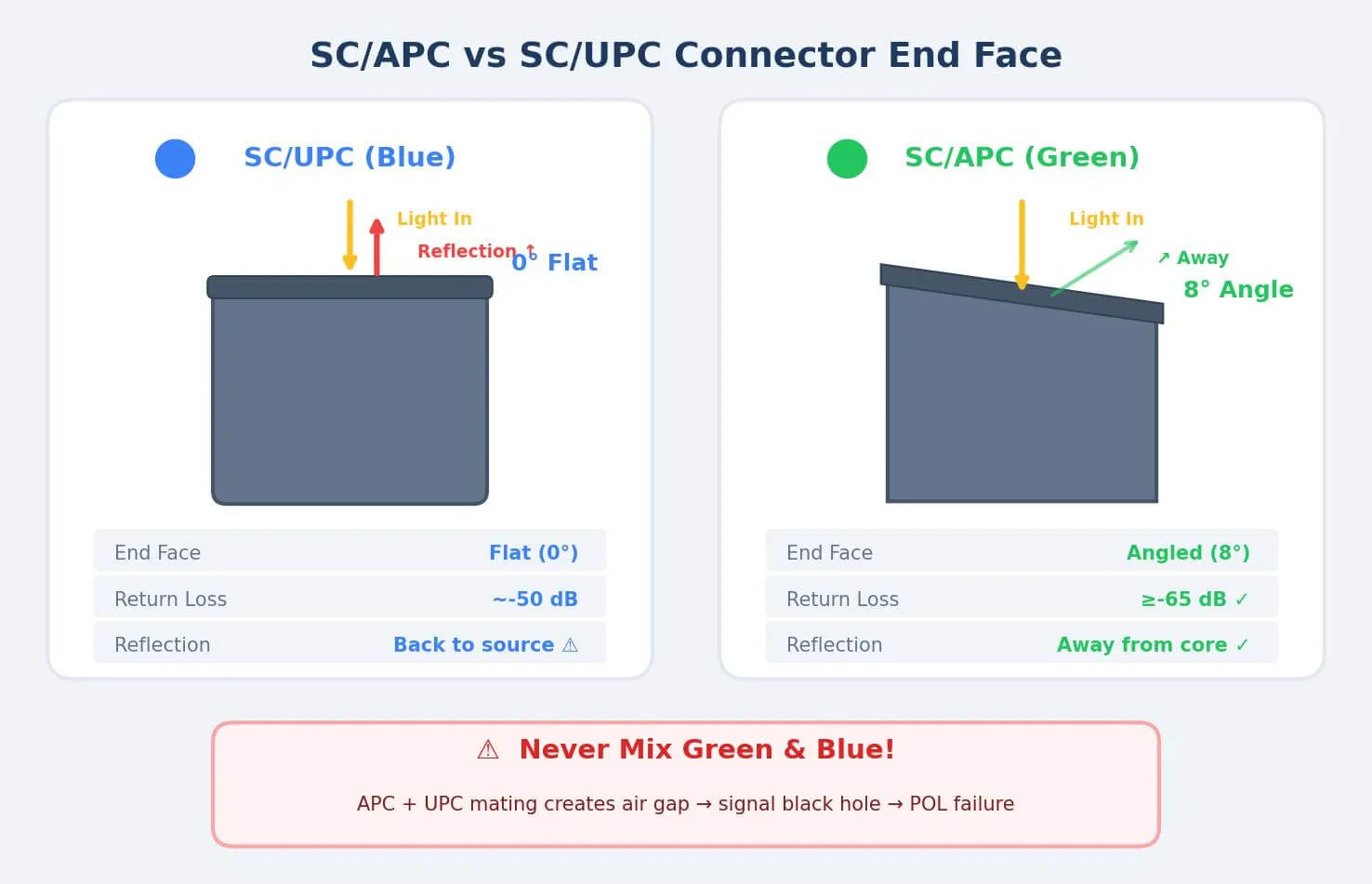

El detall crític que la majoria de les guies salten: POL utilitza connectors SC/APC gairebé universalment. L'"APC" significa una virola de contacte físic en angle-polita a 8 graus en lloc de plana. Quan la llum arriba a una superfície plana (UPC), algunes reboten directament cap a la font. En POL bidireccional, aquests reflexos creen soroll. En desenes de punts de connexió, el soroll s'acumula.

La cara angulada de l'APC rebota els reflexos lluny del nucli. La pèrdua de retorn baixa de ~-50 dB (UPC) a -65 dB o millor (APC). Aproximadament 30 vegades menys llum reflectida que la torna. En termes de POL? Diferència entre senyal net i senyal degradat.

TIA Fiber Optic Training Council ho diu de manera senzilla: SC/APC és estàndard per a xarxes òptiques passives perquè les característiques de pèrdua de retorn són importants en sistemes bidireccionals. No us-endevineu això-aneu SC/APC.

Què passa quan barreges el verd i el blau:

Ho vam veure en un projecte GPON d'hotel intel·ligent l'any passat. El contractista va utilitzar SC/APC (verd) a les-sortides del divisor de nivell-correctes. Però després va donar a les habitacions cordons de connexió SC/UPC (blau) per a les connexions ONT. Físicament, es connecta. Elèctricament? Desastre.

La cara angulada que es troba amb una cara plana crea un petit espai d'aire. L'àrea de contacte es redueix gairebé a res. La pèrdua de retorn es desploma. La potència òptica reflectida va activar les alarmes d'alta-reflexió a l'OLT. Pitjor-quan el senyal de CATV de 1550 nm va arribar a una potència més alta, els reflexos de l'espai d'aire van fer que els ONT de les sales de vora es desconnectessin repetidament. Els convidats es van queixar. La direcció va entrar en pànic. La correcció requeria re-estirar els cables de connexió per a 200+ habitacions.

En una xarxa totalment-òptica, el verd-a-blau no és "una mica més lent". És un forat negre de senyal. Aquest augment de la pèrdua d'inserció d'1 dB sembla petit-però en un enllaç dividit 1:64, és la gota que trenca el sistema.

Decisions reals de desplegament

La columna vertebral des del centre de dades fins al primer divisor.Aquesta és la teva carretera. Tot hi flueix. POL significa OS2 de mode únic amb SC/APC-sense discussió. Però el grau de cable, pre-terminat vs camp-terminat, recompte de fibra de recanvi? Encara hi ha decisions per prendre.

Per a recorreguts inferiors a 2 km (la majoria de troncs del campus), OS2 estàndard s'encarrega de la feina. Fibra premium de baixa-pèrdua? Excés tret que estigueu impulsant cadenes de divisors extremadament llargues o planejant actualitzacions de 25G-PON. La pèrdua d'inserció per connector s'ha de mantenir per sota dels 0,3 dB-especifiqueu-ho a la vostra RFQ, requereixin informes de prova.

Els cables troncals preterminats costen més, però estalvien temps d'instal·lació. Per a hospitals o universitats on és important minimitzar les interrupcions? Val la pena. Nova construcció amb temps de sobra? La terminació del camp funciona bé. Per a la terminació d'alta-densitat a l'OLT,connectors de fibra òpticadissenyat per a aplicacions de-muntatge en bastidor, facilita la identificació i l'accés dels ports durant el manteniment.

Cables de distribució de splitters a ONT.

Aquí és onConnectors de fibra FTTOposar-se interessant. Ni un cable-32 cables de cada divisor a 32 ubicacions. Multiplicar pel recompte de divisors. El campus de mida mitjana pot tenir 50+ divisors per servir 1,500+ punts finals. Molts connectors.

SC/APC continua sent per defecte. Però primer, comproveu les vostres especificacions ONT-alguns models més nous utilitzen ports LC/APC. Si és així, podeu executar cables amb terminació LC-a tot arreu (més netejador) o utilitzar adaptadors híbrids SC-LC al divisor (afegeix punts de connexió). En general, recomanem la primera opció. Cada adaptador és un punt de fallada potencial.

Per què la qualitat del connector és important a escala:

Una diferència de 0,1 dB per connector sona trivial. Multipliqui en centenars de connexions-no ho és. L'arquitectura típica 1:32 POL té un pressupost de pèrdua total de ~28 dB. El divisor menja 15-17 dB. L'atenuació del cable necessita una mica més. Això deixa potser 8-10 dB per a totes les pèrdues de connector. Els connectors barats us superen el pressupost en tirades més llargues.

Backbone Ethernet tradicional (quan no esteu fent POL).No tothom està preparat per al POL. Renovar les infraestructures existents? Limitacions pressupostàries? L'Ethernet commutat tradicional encara funciona. Tot i això, diferents decisions de fibra.

A menys de 300 metres-pis-a-pis, els edificis adjacents-OM4 multimode amb dúplex LC té sentit econòmic. L'estalvi del transceptor (mòduls SR vs LR) s'acumula quan es connecten desenes d'interruptors. El càlcul gira a 300+ metres. Lluites multimode, especialment a velocitats més altes.Ús en mode únic a la xarxa de campusentre-la creació d'enllaços ofereix un marge d'ample de banda il·limitat. Instal·la una vegada, admet 10G, 100G, 400G-el que vingui després.

LC/UPC (no APC) funciona bé per a Ethernet punt{0}}a-. No hi ha WDM bidireccional, de manera que no cal un cost addicional d'APC ni una cura de manipulació.

Connexions d'escriptori i la solució Zone Enclosure

FTTO significa que la fibra arriba a l'escriptori. Entorn diferent d'un centre de dades. Els cables es pategen. Les cadires giren sobre ells. El personal de neteja xoca coses. ElGuia de selecció de connectors de fibraper a l'escriptori prioritza la durabilitat.

La fibra-insensible a la flexió (BIF) no és-negociable. La fibra estàndard perd senyal en corbes tancades. BIF maneja radis de flexió fins a 7,5 mm-més ajustats que el teu dit meñique. Els cables de connexió pre-tallats (2 m, 3 m, 5 m) estalvien temps en comparació amb la terminació de camp a cada escriptori. Diferència de cost mínima, evita la variabilitat de posicions d'instal·lació incòmodes.

El repte de l'oficina oberta:

En un projecte per a una gran empresa d'Internet-disseny d'oficina completament obert-, el dissenyador es va negar a muntar cap safata de cables visible a les columnes de suport. L'encaminament directe de la columna vertebral a cada escriptori significava fibra a tot arreu. Un malson per mantenir.

La nostra solució: Tancaments de zona al plenum del sostre o sota el terra elevat. Executeu troncs MPO multi-fibra des de la columna vertebral fins a cada caixa de zona. Dins de la caixa, desfer-vos als cables de connexió LC Uniboot que serveixen entre 6 i 8 estacions de treball properes.

La recompensa? Quan les estacions de treball es mouen (i sempre ho fan), no toqueu la fibra de la columna vertebral del sostre. Només heu de canviar el cable de connexió de 3 metres a la caixa de zona. Estimació del nostre client: reducció del 70% del cost de mà d'obra MACs (moviments/addicions/canvis). Més de 3 anys de reorganitzacions d'oficines, això suma.

Detall crític: a les caixes de zones reduïdes, els connectors LC Uniboot o Push-Pull Tab són obligatoris. Quan es connecten 12 cables de connexió, els connectors LC estàndard no deixen prou espai als dits per treure res. Ho vam aprendre de la manera més difícil en un projecte de modernització-havíem de desconnectar la meitat de la caixa només per accedir a un cable.

La qüestió dels diners

Tothom pregunta pel cost. La resposta depèn del vostre període de temps. POL costa més per endavant (les OLT i les ONT no són barates), però estalvia molt en tota la resta-especialment durant 10 anys.

Desglossament aproximat de 500 punts finals. Aquestes són estimacions del sector, no pressupostos garantits-el vostre quilometratge varia segons el proveïdor, la regió i les especificitats.

On POL estalvia més: espai i potència. Les xarxes tradicionals necessiten armaris IDF a cada pis-interruptors, SAI, aire condicionat. POL substitueix tot això amb separadors passius que no necessiten energia ni refrigeració, que s'ajusten a una caixa-muntada a la paret de la mida d'un llibre de text. Els documents FTTO de Huawei afirmen que un 50-70% de reducció de potència-és una xifra de màrqueting, pren-ho adequadament amb escèptica, però la direcció és real. Menys dispositius actius significa menys electricitat i menys calor per eliminar.

La brutícia és el teu enemic (la lliçó de 500 dòlars)

Alguna cosa que els fullets de venda no destaquen: la contaminació és la principal causa de fallades de la xarxa de fibra. No avaria de l'equip. Sense danys al cable. Brutícia.

La fibra monomode té un nucli de 9-micròmetres. Una especificació de pols invisible als vostres ulls bloqueja el 10% més de la transmissió de la llum. L'oli d'empremtes dactilars crea una pèrdua suficient per deixar una connexió. En els sistemes POL amb pressupostos d'enllaç ajustats, la contaminació en alguns punts cau en problemes a tota la xarxa.

Els 500 dòlars que es van convertir en 5.000 dòlars:

Projecte de campus del sud-est asiàtic. El client va reduir aproximadament 500 dòlars en kits de neteja professional del pressupost. "Només feu servir taps antipols i aneu amb compte". Permetre als treballadors instal·lar sense l'equip d'inspecció adequat.

Una setmana després del lliurament, aproximadament el 15% dels enllaços mostraven una pèrdua de paquets inexplicable. L'equip d'enginyeria va haver de tornar amb l'equip OTDR, estirar els connectors un per un, inspeccionar cada extrem. Descoberta: la majoria de virolles contaminades havien estat ratllades per partícules de pols durant la instal·lació. Danys irreversibles.

Factura final: aproximadament 100 cables de connexió substituïts (materials de 2.000 dòlars), tres dies de mà d'obra per a dos tècnics (3 dòlars,000+), més el dany a la reputació d'un lliurament fallit. Els "estalvis" de 500 dòlars els van costar 10 vegades.

La cara extrem d'un connector de fibra és més fràgil que un globus ocular. Amb un augment de 400x, una partícula de pols sembla un cràter a la Lluna. Si no esteu comprant eines de neteja, pressuposteu el triple per a les reparacions.

La inspecció abans de l'aparellament és obligatòria. Un microscopi de fibra 400x costa uns quants centenars de dòlars i impedeix milers en la resolució de problemes. Tots els connectors s'inspeccionen abans de connectar-los-durant la instal·lació i qualsevol manteniment. Protocol de neteja: netejar primer en sec (sense pelusa-), netejar en humit amb alcohol isopropílic al 99% + si cal, assecar-lo de nou, tornar a inspeccionar-lo{-. Triga 30 segons. Saltar-se triga hores a diagnosticar-se més tard.

Planificant el que ve després

La fibra del campus té una durada de 15 a 25 anys. El cable que instal·leu avui encara hi serà quan les tecnologies que no hem inventat siguin estàndard.

Bones notícies per al POL: la capa física suporta tot el full de ruta. L'actual GPON executa 2,5 Gbps aigües avall. 10G-PON (XGS-PON) ja disponible. 25G{-PON en proves. 50G{-PON en desenvolupament d'estàndards. Tots utilitzen la mateixa fibra i connectors-només canvis d'equip OLT i ONT.

OFS Optics assenyala que, mentre que el multimode gestiona la majoria de les distàncies empresarials de manera adequada, els avantatges de l'amplada de banda del mode únic es fan més pronunciats a mesura que augmenten les taxes de dades. Reconeixen la tendència cap al mode únic a mesura que les primes del transceptor es redueixen.

A Campus Òptic Completconstruït en mode únic, gestiona el backhaul Wi-Fi 7 (multi-gigabit per AP), vigilància de vídeo 8K, densitats d'IoT que no podem predir-sense tocar el cablejat. Aquest és el valor d'aconseguir una infraestructura correcta per primera vegada.

Què cal posar a la vostra RFQ

En obtenir connectors per a aGuia de cablejat POL-implementació conforme, especifiqueu aquests mínims:

Pèrdua d'inserció: Menor o igual a 0,25 dB típic, Menor o igual a 0,35 dB màxim

Pèrdua de retorn (APC): superior o igual a 65 dB

Virulla: ceràmica de zirconi

Cicles d'aparellament: superior o igual a 500 amb un canvi inferior o igual a 0,2 dB

Documentació: resultats de proves individuals o certificats de lot

Per a implementacions-crítiques de missió, els proveïdors amb-fabricació interna (no empreses comercials que s'aprovisionen amb diverses fàbriques) ofereixen una qualitat més consistent.Fibra Evoluxofereix productes-directes de fàbrica amb la documentació de prova que requereixen els projectes POL de l'empresa.

Proporcions de recanvi que val la pena pressupostar: 5-10% per a conjunts pre-terminats, 15-20% per a connectors instal·lables al camp (compte de fallades de terminació), 10-15% per a cables de connexió per gestionar MAC de primer any.

Referència ràpida

El canvi cap aCampus Òptic CompletL'arquitectura s'està accelerant a mesura que les empreses descobreixen estalvis operatius i energètics. Tant si esteu desplegant POL per a un edifici nou com si actualitzeu la infraestructura tradicional, les decisions dels connectors que preneu durant la instal·lació determinen la fiabilitat per a la propera dècada o dues. Fes-los bé la primera vegada.

Referències:

1. TIA Fiber Optic Training Council (tiafotc.org) - LAN òptiques passives

2. Òptica OFS (ofsoptics.com) - Selecció de fibra monomode o multimode

3. Documentació de la solució FTTO - de Huawei Enterprise (e.huawei.com).

4. Comunitat FS.com - Converses sobre pèrdues de retorn a les aplicacions PON
