Anàlisi diferencial de quadres de distribució de fibra òptica, caixes de terminals, caixes de distribució i marcs ODF
Aquests quatre tenen característiques similars, reflectides principalment en les seves funcions bàsiques:
1. Fixació i protecció
Després de fusionar el cable de fibra òptica amb el cable de cua, es pot fixar mecànicament la funda exterior del cable, instal·lar la protecció del cable de terra i agrupar els extrems i les fibres per protegir-los per assegurar-se que el cable i el nucli no es danyin.
2. Funció d'assignació
Inseriu el connector del cable de cua a l'adaptador per aconseguir la connexió del camí òptic amb el connector òptic de l'altre costat de l'adaptador. L'adaptador i el connector han de complir els requisits de connexió i desendollament flexibles, i el camí òptic hauria de tenir la possibilitat d'ajustar-se i provar-se lliurement.
3. Funció de soldadura
Poden fusionar les fibres òptiques del cable de fibra òptica amb el cable de la cua, bobinar i emmagatzemar l'excés de fibres òptiques i protegir la junta de fusió.
4. Funció d'emmagatzematge
Poden acomodar diversos cables òptics connectats creuats entre bastidors, assegurant que els cables es puguin emmagatzemar de manera ordenada i ordenada. L'interior del marc de distribució de fibra òptica s'ha de dissenyar amb espai suficient i mètodes raonables, de manera que les línies de cable de fibra òptica es puguin encaminar clarament, ajustar fàcilment i complir els requisits mínims de radi de flexió.
Les característiques de diferenciació dels quatre es troben principalment en els seus diferents entorns d'aplicació:

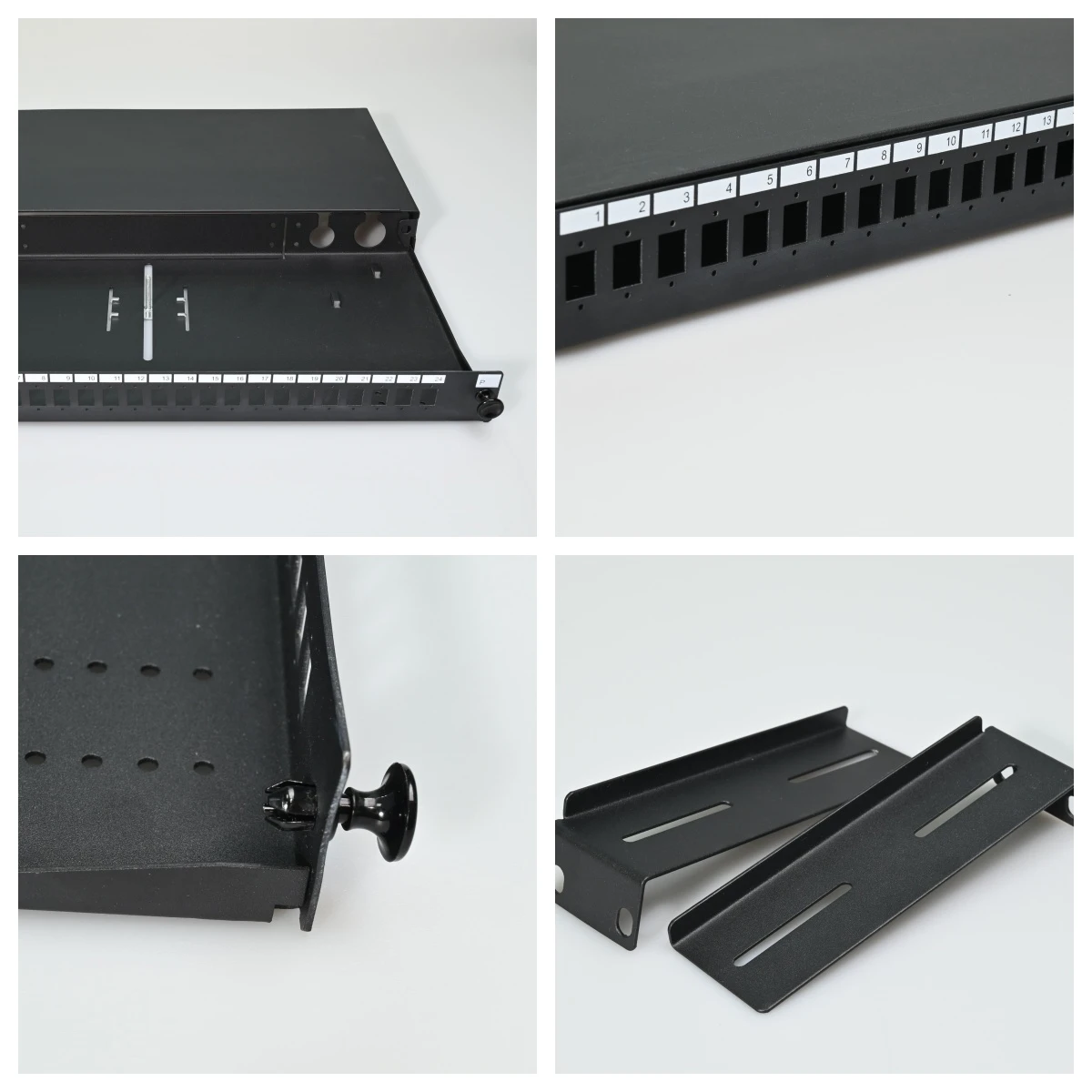

1. Marc de distribució de fibra òptica
S'utilitza principalment per connectar la columna vertebral vertical i els cables òptics horitzontals, principalment és un bastidor de 19 polzades amb una alçada d'1U. El nombre de ports del marc de distribució de fibra òptica sol ser de 24 o 48. Proporcioneu una funció de cablejat relativament universal, adequada per a necessitats d'accés de fibra òptica en diferents escenaris, com ara centres de dades i estacions base de comunicacions.
2.Caixa de terminals
Proporciona principalment empalmes de fusió de fibres òptiques, empalmes de fusió de fibres òptiques i fibres de cua i funció de trasllat de connectors òptics. Normalment s'utilitza en situacions en què el cable òptic s'ha de dividir en fibres individuals, com ara el punt d'accés de fibra del costat de l'usuari en projectes FTTH. Sovint es col·loca a l'extrem d'un cable òptic horitzontal com a punt d'endoll-més proper a l'equip terminal, amb un màxim de 8 o 12 ports per facilitar la instal·lació a la paret o a l'escriptori.
3. Caixa de distribució de fibra
Equipat internament amb terminals de cable de fibra òptica, unitats de protecció de fusió i adaptadors de fibra òptica, s'utilitza per connectar cables troncals i de distribució a l'exterior, als passadissos o a l'interior. El nombre de ports sol ser de 24 o 48, que es troben habitualment a les xarxes FTTH i és una petita caixa comuna als passadissos. Tenint en compte la necessitat d'una fàcil instal·lació, operació i manteniment, les caixes de fibra òptica es poden personalitzar en mida i funcionalitat segons diferents escenaris d'aplicació i requisits de xarxa.
4.Marc de distribució ODF
Els bastidors ODF solen incloure mòduls de connexió de fibra òptica, unitats de distribució, connectors i ranures de gestió, que s'utilitzen per distribuir, connectar i gestionar cables òptics. El marc de distribució ODF està dissenyat específicament per a sales de comunicacions de fibra òptica, amb una àmplia gamma de ports (12-1440 nuclis), adequats per a escenaris de cablejat de fibra òptica a gran escala, com ara centres de dades, estacions base de comunicacions i sistemes de cablejat integrat.
En general,Els marcs de distribució de fibra òptica s'utilitzen principalment per connectar i gestionar cables òptics, proporcionant funcions de cablejat relativament universals; Les caixes de terminals estan més enfocades a la separació de cables òptics i la fusió de fibres òptiques, aptes per a punts d'accés específics; Les caixes de distribució de fibra s'utilitzen principalment per ramificar, distribuir i gestionar cables òptics de distribució, que es troben habitualment a les xarxes FTTH; Els marcs de distribució ODF estan més centrats en la distribució, connexió i encreuament de senyals òptics, amb connexions d'alta-densitat i capacitats de gestió de fibra fina.
Es tracta bàsicament de suports per a acobladors, que no participen directament en el procés de transmissió de dades, però proporcionen el suport necessari per a diferents ubicacions segons escenaris d'aplicació específics i requisits de configuració de ports. Com a component clau de la infraestructura de comunicacions de fibra òptica, juguen un paper insubstituïble per garantir l'estabilitat de la xarxa, millorar l'eficiència de la transmissió i satisfer diverses necessitats d'aplicacions.
