PC, UPC i APC fan referència a tres estils de poliment aplicats a la cara de l'extrem de la virola dins d'un connector de fibra òptica. El poliment determina quanta llum es reflecteix cap a la font a cada connexió - un paràmetre anomenat pèrdua de retorn. En aquest article es desglossa com es diferencien els tres tipus, com identificar-los al camp i quin especificar per a una aplicació determinada.
Tres tipus polonesos, una evolució
Els tres tipus de poliment de connectors resolen el mateix problema fonamental: quan dues cares d'extrem de fibra es troben dins d'un connector, qualsevol espai d'aire entre ells fa que la llum es reflecteixi cap enrere. Aquesta energia reflectida - anomenada retroreflexió o pèrdua de retorn òptic (ORL) - viatja cap a la font làser i pot degradar la qualitat del senyal, augmentar les taxes d'error de bits o desestabilitzar els sistemes analògics. La diferència entre PC, UPC i APC és amb quina agressivitat cada disseny ataca aquest buit d'aire.
El connector original pla-polit de la dècada de 1970 va deixar un buit prou ampli com per rebotar aproximadament un 4% de la llum al sistema (pèrdua de retorn de -14 dB). Aquest va ser el punt de partida. Els tres tipus de poliment que van seguir cada un van estrènyer el contacte d'una manera diferent:
PC (contacte físic)va substituir la superfície plana per una cúpula lleugerament convexa a la dècada de 1980. La curvatura va concentrar la pressió al nucli de la fibra, forçant les dues cares de vidre en contacte directe. La pèrdua de retorn ha millorat fins a uns -40 dB. El PC es va convertir en el predeterminatprimers tipus de connectors SC, FC i ST, però el gran radi de la cúpula encara deixava un ampli pegat de contacte que tolerava les imperfeccions. Encara trobareu poliment per a PC en equips de telecomunicacions heretats - funciona, però és el rendiment més feble dels tres i poques vegades s'especifica per a les noves versions.
UPC (Ultra Physical Contact)no és un disseny nou sinó un millor procés de poliment aplicat a la mateixa cúpula. Un cicle de poliment estès produeix un acabat superficial més fi i un radi de curvatura més estret, que pressiona els nuclis de fibra amb més precisió. La pèrdua de retorn arriba a -50 dB o millor - una millora deu-que a l'ordinador. Aquest és el cavall de batalla. De cos blauCordons de connexió d'un-mode LC UPCes troben a pràcticament tots els centres de dades, bastidors empresarials i prestatgeries de metro DWDM en producció actual. Si ningú no especifica el contrari, és probable que els vostres connectors siguin UPC. L'única advertència: els cicles d'aparellament repetits poden ratllar la cúpula i degradar la pèrdua de retorn amb el pas del temps, de manera que la inspecció i la neteja abans de cada connexió no és opcional - és el que fa que la UPC funcioni amb les especificacions nominals.
APC (Contacte físic angulat)adopta un enfocament fonamentalment diferent. En lloc d'una cúpula perpendicular, la cara de l'extrem de la virola està polida en un angle de 8-graus. La llum reflectida ja no viatja cap enrere pel nucli -, surt al revestiment de fibra i es dissipa. Sense efecte mirall. La pèrdua de retorn arriba a -60 dB o millor, que és el 0,0001% de potència reflectida. APC mereix una mirada més profunda perquè es comporta de manera prou diferent de PC i UPC com per garantir el seu propi conjunt de regles, que es tracta a la secció següent.
| Tipus polonès | Geometria de cara final | Pèrdua de retorn típica | Poder reflectit | Pèrdua d'inserció | Estat |
|---|---|---|---|---|---|
| Pis (herència) | Pis | -14 dB | ~4% | ~0,3 dB | Obsolet |
| PC | Cúpula convexa, gran radi | -40 dB | ~0.01% | ~0,3 dB | Llegat, rar en instal·lacions noves |
| UPC | Cúpula convexa, radi estret | -50 dB | ~0.001% | ~0,2 dB | Estàndard de la indústria per a enllaços digitals |
| APC | Superfície inclinada de 8 graus | -60 dB+ | ~0.0001% | ~0,2 dB | Necessari per a PON, RF, analògic |
Els decibels són logarítmics, de manera que els buits d'aquesta taula són molt més amplis del que semblen. El salt de -40 dB (PC) a -60 dB (APC) no és "un 50% millor": és una reducció de 100 vegades la potència reflectida.
Per què APC és més important del que suggereixen els números
L'especificació de -60 dB és impressionant sobre el paper, però l'avantatge real d'APC es mostra en un escenari de desplegament específic que la UPC gestiona malament: els ports no acoblats.

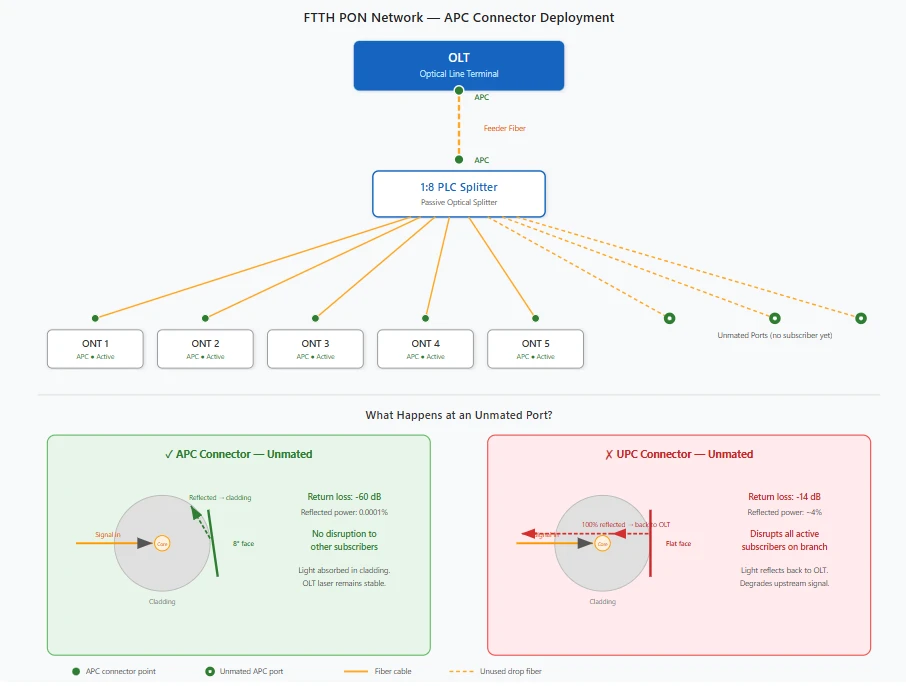

En xarxes FTTH utilitzantDivisors òptics PLC, els ports de subscriptors solen quedar foscos durant el llançament inicial - les cases encara no estan connectades. Cada connector UPC no acoblat d'aquest divisor actua com un mirall, rebotant tota la llum incident directament cap al terminal de la línia òptica. Multipliqui això a través de vuit o setze ports oberts i la reflexió acumulada pot interrompre els subscriptors actius que comparteixen la mateixa branca divisora. Amb APC, els ports no acoblats no són-problemes. La virola angulada desvia la llum cap al revestiment tant si hi ha una segona fibra com si no. Aquest comportament únic és el motiu pel qual els estàndards GPON, XGS-PON i 50G-PON obliguen APC a tota la xarxa de distribució òptica.
Més enllà de PON, APC és l'estàndard per a la superposició de vídeo CATV i RF, sistemes d'antenes distribuïdes, WDM bidireccional, cadenes òptiques amplificades d'alta potència-i òptica coherent que utilitzen modulació PAM4 o 16QAM - qualsevol sistema on l'energia reflectida entra-a la cavitat làser provoca danys mesurables.
Una limitació important: el poliment APC només és en mode-únic. Els sistemes multimode (OM3, OM4, OM5) són molt menys sensibles a la reflexió posterior i s'estandarditzen a UPC o PC. Si el vostre projecte utilitza fibra multimode, APC no és aplicable.
Com identificar connectors PC, UPC i APC al camp
La identificació incorrecta del poliment del connector provoca connexions no coincidents, enllaços fallits i virolles danyades. A continuació, es mostra com diferenciar-los mitjançant quatre mètodes, del més ràpid al més fiable.
1. Color del cos del connector
El control més ràpid. La convenció de color de la indústria és:
| Tipus polonès | Color del mode-únic | Color multimode |
|---|---|---|
| PC | Blau (equip més antic) o beix | Beix (OM1/OM2) |
| UPC | Blau | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Verd | N/A (només en mode-únic) |
Verd significa APC - sempre. Blau significa UPC en mode-únic o PC en equips antics. Els connectors multimode segueixen el color de grau de fibra (aqua, magenta, beix). L'aparellamentadaptador de fibra òpticao la mampara portarà el mateix color, de manera que un adaptador verd només accepta connectors verds.
2. Marques impreses
La majoria de cables de connexió-terminats de fàbrica icoles de fibra òpticaimprimiu el tipus de poliment directament al cos del connector o a la funda del cable prop del connector. Cerqueu text com "LC/UPC", "SC/APC" o "FC/PC". Si l'etiqueta només diu "LC" o "SC" sense cap designació polonesa, és gairebé segur que els fabricants d'UPC - tracten UPC com a predeterminat i de vegades ometen l'etiqueta.
3. Cara de l'extrem de la virola sota un abast de fibra
Aquest és el mètode d'identificació definitiu. Sota un abast de fibra de 200x o 400x, una virola UPC o PC mostra un nucli de fibra circular i centrat amb el patró de reflexió centrat al nucli - la superfície és perpendicular a l'espectador. Una virola APC té un aspecte visiblement diferent: el patró de reflexió es compensa perquè l'angle de 8-graus desplaça el retorn de la llum fora del centre. Amb una mica de pràctica, la distinció és immediatament evident. Si inspeccioneu els connectors amb regularitat, començareu a reconèixer les cares finals d'APC d'un cop d'ull.
4. Sensació física durant l'aparellament
Els connectors APC amb carcasses amb clau (com SC/APC) tenen una amplada de clau diferent de SC/UPC, cosa que dificulta físicament la inserció a l'adaptador incorrecte. Els connectors LC no tenen aquesta clau mecànica, de manera que LC/APC es pot forçar a un adaptador LC/UPC -, i és exactament per això que la comprovació del color i de l'etiqueta és important abans d'introduir res.
Què passa quan associa APC amb UPC
Això mereix la seva pròpia crida perquè les conseqüències no són teòriques. Quan un connector APC verd entra a un adaptador UPC blau - o viceversa -, la cara de l'extrem en angle es troba amb una cúpula plana. Les dues superfícies es toquen només amb una fina franja de contacte, creant un buit d'aire massiu a la major part del nucli de fibra. La pèrdua d'inserció augmenta molt per sobre d'1 dB. La pèrdua de retorn s'enfonsa. I la pressió fora de l'-eix tritura a les dues superfícies de la virola, marcant rascades que no es poden netejar.
Normalment, les virolles danyades no es poden tornar a-polir -, el connector o la cua s'han de tallar i substituir. Un parell que no coincideix durant un període de manteniment-nocturn pot produir una interrupció de diverses-hores. La prevenció és senzilla: comproveu el color, llegiu l'etiqueta, no forceu mai una connexió que se senti malament.
Escollint el polonès del connector adequat per a la vostra aplicació
Els connectors de PC han deixat d'utilitzar-se habitualment. Si la vostra instal·lació encara els utilitza amb equips de telecomunicacions heretats, substituïu-losconnectors de fibra òpticaestan disponibles, però canviar a UPC durant la següent finestra de manteniment és una actualització econòmica.
La UPC cobreix la més àmplia gamma d'aplicacions. LAN empresarial, interconnexions de centres de dades, Ethernet de metro, transport DWDM - qualsevol cosa digital on el pressupost de pèrdua de retorn permeti -50 dB. Les peces són econòmiques, l'ecosistema és madur i el rendiment està demostrat.
APC és la trucada adequada quan la reflexió posterior impulsa el rendiment del sistema: xarxes òptiques passives FTTx, superposició CATV/RF, DAS, WDM, òptica coherent i qualsevol arquitectura que funcioni a través de divisors òptics amb ports potencialment no aparellats. La prima de preu oscil·la entre un 10 i un 30 per cent sobre les peces equivalents de la UPC. Per a instal·lacions de camp FTTH,Connectors ràpids SC APCreduïu encara més aquest cost-per-eliminant l'epoxi i polint - un tècnic pot acabar un cable de baixada en menys d'un minut.
Sigui quin sigui el poliment que trieu, mai barregeu APC amb UPC en un punt d'aparellament. Si la xarxa passa d'un tipus a un altre, el traspàs s'ha de fer en un convertidor de mitjans, un divisor o una ONU - no a través d'un adaptador.
Neteja i Manteniment
Pregunteu a qualsevol tècnic de fibra què afecta el rendiment del connector i la resposta és brutícia. Una partícula a la cara de l'extrem de la virola pot augmentar la pèrdua d'inserció en més d'1 dB i provocar la pèrdua de retorn. Inspeccioneu totes les cares extrems a 200x o 400x amb un telescopi de fibra abans de l'aparellament. Primer netejador de cassets en sec. Si la contaminació sobreviu, mulleu-a continuació-assequeu amb IPA. Omet l'aire comprimit - empeny partícules cap a l'àpex de la virola en lloc d'eliminar-les.
Els connectors UPC es degraden més ràpidament en cicles d'acoblament repetits que APC, de manera que si un enllaç UPC mostra una pèrdua progressiva durant les proves rutinàries, pot ser que una virola desgastada sigui la causa. Les virolles APC aguanten millor els cicles de reconnexió, però encara requereixen la mateixa disciplina de neteja-abans-mate. Per als enllaços PON basats en APC-, afegiu una mesura de pèrdua de retorn a la vostra llista de verificació d'acceptació - un mesurador de potència per si sol no atraparà un connector amb un rendiment polit en angle deficient.
Cap a on es dirigeix la tecnologia polonesa del connector
50G-PON i l'òptica coherent a les xarxes de metro/accés estan reduint encara més les toleràncies-de reflexió. L'APC és cada cop més l'opció predeterminada per a qualsevol enllaç d'alta-velocitat única-modulació avançada. El polit automatitzat i la inspecció interferomètrica han tancat la bretxa de pèrdua d'inserció entre APC i UPC - el que queda és l'avantatge de pèrdua de retorn, i això és la física: l'angle de 8 graus és una vora estructural que cap poliment pla no pot reproduir.
Conclusió: UPC per a digital, APC per a qualsevol cosa sensible a la reflexió-. Coincideix amb els tipus de poliment d'extrem a extrem, manté les virolles netes i els connectors s'encarreguen de la resta.
Preguntes freqüents
P: Puc utilitzar un cable de connexió UPC en equips amb l'etiqueta "APC" - o a l'inrevés?
R: No. Fins i tot si el connector s'ajusta mecànicament, el contacte angulat-a-pla provoca pèrdues elevades i danya les dues puntes. L'equip amb l'etiqueta APC requereix cables de connexió APC - no substitueixen UPC. El cost de dos connectors danyats i un rotllo de camió supera amb escreix la diferència de preu.
P: El meu projecte utilitza fibra multimode OM4. He d'especificar APC?
R: No. APC és un polit-únic. Els sistemes multimode són inherentment menys sensibles a la reflexió posterior, i la indústria s'ha estandarditzat a UPC (o PC en equips més antics) per a tots els graus multimode. Especifiqueu UPC per a aplicacions OM3, OM4 i OM5.
P: Quantes vegades es pot acoblar un connector UPC abans que calgui substituir-lo?
R: La majoria dels fabricants valoren els connectors UPC per a 500 a 1.000 cicles d'aparellament en condicions de neteja adequades. A la pràctica, el nombre depèn en gran mesura de la disciplina de maneig. Un connector que s'inspecciona i es neteja abans de cada aparellament pot durar més enllà de 1.000 cicles. Un que s'embruta pot mostrar una pèrdua de retorn degradada després d'unes poques dotzenes d'ús. Els connectors APC generalment toleren més cicles d'aparellament perquè la superfície angulada és menys susceptible al tipus de desgast de l'àpex que experimenten les cúpules planes.
