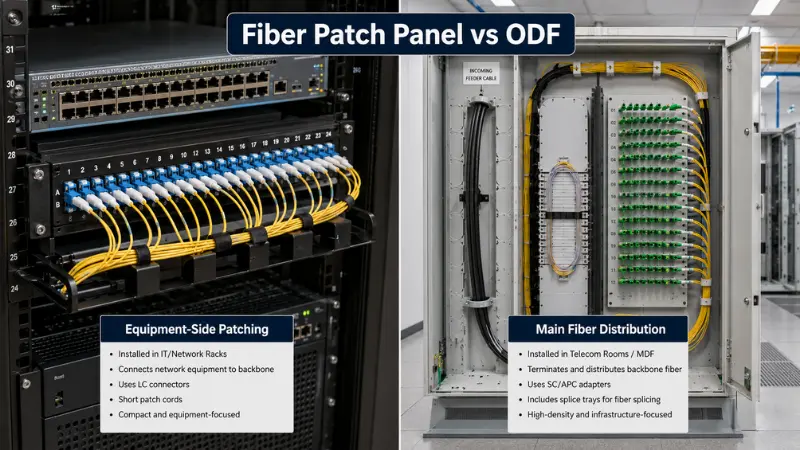

Quan planifiqueu una xarxa de fibra òptica, apareix una pregunta aviat: apanell de connexió de fibra vs ODFdecisió, quin pertany al vostre bastidor o sala de telecomunicacions? La resposta curta - arriba a apanell de connexió de fibraquan principalment necessiteu acabar i creuar-connectar un nombre petit-a-mitjà de fibres a prop d'equips actius i triar unODF (marc de distribució òptica)quan els cables troncals o d'alimentació de majors-nombres necessiten empalmes de fusió, emmagatzematge fluix, fixació de cables i gestió de distribució-a llarg termini.
Aquesta divisió neta amaga una cosa que tots els tècnics de camp aprenen ràpidament: les dues famílies de productes es superposen. Alguns panells de connexió-de muntatge en bastidor s'envien amb safates d'empalmament, i alguns ODF compactes no fan més que pegar. Per tant, la pregunta real no és "quin nom", sinó "quin enfocament del disseny coincideix amb la posició de la xarxa, el nombre de fibres i la manera com els cables entren i surten de la unitat". Aquesta guia cobreix les diferències, l'àrea grisa entre elles, una matriu de selecció, opcions de connectors i configuracions reals del projecte perquè pugueu especificar la unitat adequada la primera vegada. Si primer voleu la versió curta, aquí la teniuuna mirada centrada a les diferències bàsiques entre un ODF i un panell de connexió.
Què és un panell de connexió de fibra?

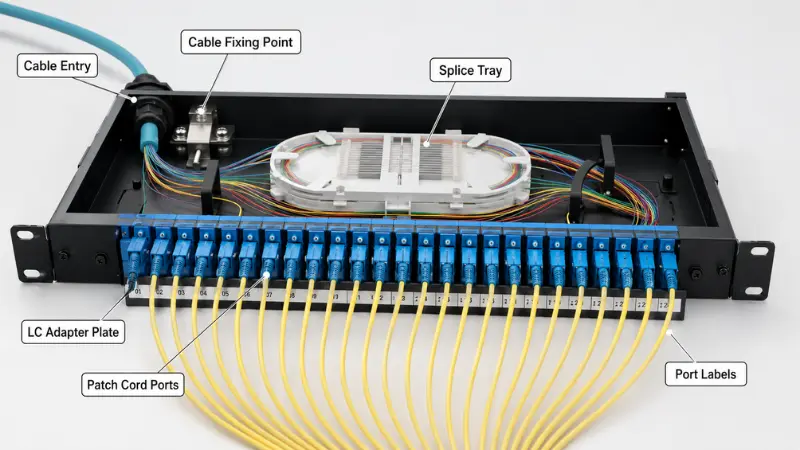

Un panell de connexió de fibra acaba les fibres entrants en un conjunt fix d'adaptadors i ofereix als tècnics una interfície frontal neta per als cables de connexió. És el punt on un cable estructurat es troba amb els ponts que s'executen als commutadors, encaminadors, convertidors de mitjans i transceptors òptics. La majoria dels panells es munten en un bastidor estàndard de 19-polzades en altures d'1U, 2U o 4U, tot i que els armaris de muntatge a la paret són habituals per als armaris més petits.
Dins d'un panell típic, hi trobareu una placa adaptadora (LC, SC, FC, ST o MPO/MTP), una entrada de cable i un punt de fixació, una gestió de ponts davanters i posteriors, una tira d'etiquetatge i - en molts models - una petita safata d'empalmament per unir les tresses al cable d'entrada. Dia a dia, el treball en un tauler de connexió es mou, afegeix i canvia: re-aplicar enllaços sense pertorbar el cable permanent. També és per això que l'accés frontal i la numeració clara de ports importen més aquí que l'emmagatzematge de profund slack.
Tipus de panells de connexió habituals
- Panells fixos- adaptadors en una placa estàtica; cost més baix, bé per a enllaços estables.
- Panells lliscants (calaix).- la safata tira cap endavant per facilitar la re-finalització i la inspecció.
- Panells LC{0}}d'alta densitat- empaqueta la majoria de ports dúplex en 1U, perquè la virola d'1,25 mm del LC té la meitat de la mida d'un SC.
- Panells de casset MPO/MTP- trencar els troncs-preterminats de 12 o 24 fibres per als enllaços 40G/100G/400G.
- Panells pre-acabats i empalmats-carregats- connectors de fàbrica per a un desplegament ràpid o-pigtails instal·lats de fàbrica a punt per empalmar-los al lloc.
Els panells de connexió se situen a prop de l'equip actiu: en bastidors de centres de dades, sales de xarxa empresarial, armaris de servidors i punts de distribució del sòl. Quan la tasca és l'aplicació de pedaços a nivell-de bastidor, normalment només necessiteu un panell d'1U o 2U. La part pràctica demuntar un panell i connectar-lo a un interruptorés senzill i escollir el correcteAdaptadors LCperquè la densitat portuària és sovint l'única decisió real.
Què és un ODF (Optical Distribution Frame)?

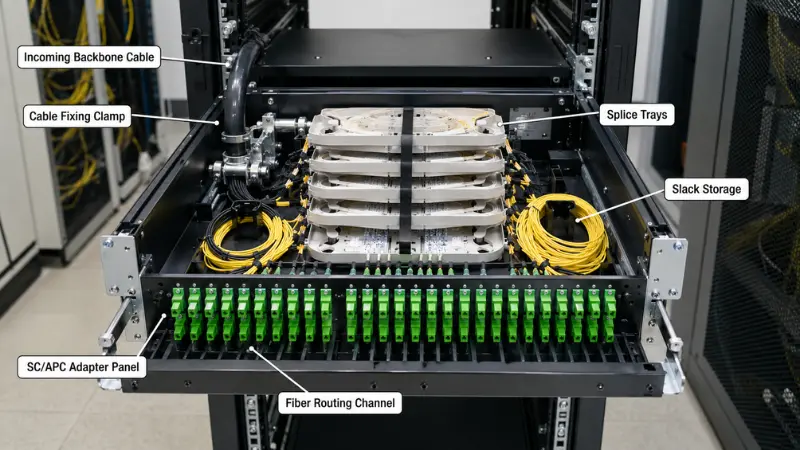

Un ODF és un punt estructurat de gestió de fibres creat per introduir cables, protegir-los, unir-los i distribuir-los - no només per aplicar pedaços. En comparació amb un panell normal, està dissenyat amb un recompte de fibres més alt i la vida completa d'una planta-exterior o d'un cable troncal: fixació de cables i connexió a terra, empalmament de fusió de cua, emmagatzematge fluix, encaminament organitzat, etiquetatge i accés al manteniment en un sol marc.
Una ODF típica porta panells adaptadors, múltiples safates d'empalmament, canals d'encaminament dedicats i emmagatzematge fluix, pinces de fixació de cables-i punts de connexió a terra per a l'element de força del cable, una coberta protectora o un marc tancat i un esquema de numeració clar. El motiu pel qual això és important és físic: un cable d'alimentació de tub solt-de 96F o 144F arriba amb un membre de resistència d'acer o aramida que s'ha d'ancorar perquè no arribi cap força de tracció a les fibres, després cada fibra es fusiona-a una cua i s'enrotlla amb el seu radi de flexió protegit. Un petit panell de connexió simplement no té on fer-ho de manera segura.
Tipus comuns d'ODF
- ODF-muntat en bastidor- s'adapta a un bastidor de 19 polzades; el cavall de batalla per a sales de telecomunicacions i armaris OLT.
- ODF-muntat a la paret- per a punts de distribució més petits amb un espai limitat.
- ODF-de peu al terra- marcs-d'alta capacitat per a oficines centrals i grans llocs POP.
- Armari modular ODF / ODF- mòduls d'empalmament, divisor i distribució combinats a mesura que la xarxa creix.
Veureu ODF a les oficines centrals de telecomunicacions, sales d'accés FTTH, sales d'equips ISP, llocs POP, distribució de metro i troncals i sales de distribució principals de l'edifici. El senyal més clar que necessiteu és un cable d'entrada-de gran nombre que ha de serfusió empalmadaa cues acabades amb, per exemple,Adaptadors SC, amb fluix i protecció per anys de servei. Per obtenir un rerefons neutral sobre els intercanvis-, la visió general de l'FOAempalmament i terminació de la planta-exteriorés una referència sòlida. I com que els ODF es presenten en diversos estils de muntatge - que enganxa molts-compradors per primera vegada -, val la pena llegir-losels principals tipus de quadres de distribució òpticaabans de dimensionar un marc.

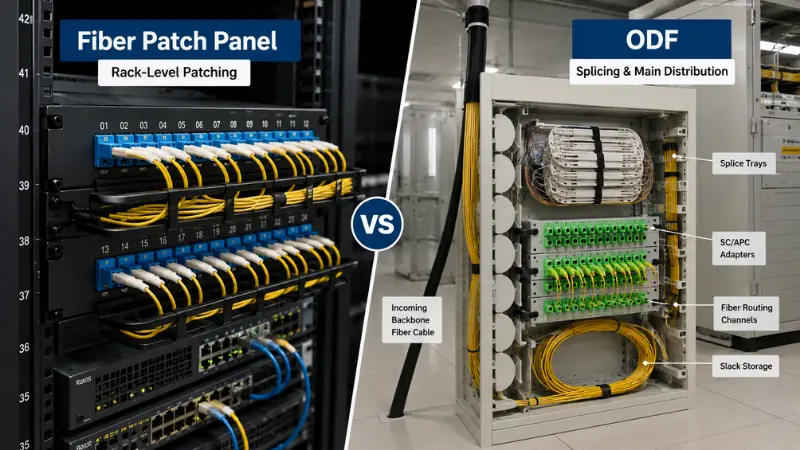

Panell de connexió de fibra vs ODF: les diferències reals
Tots dos gestionen la fibra, però les seves prioritats de disseny es dirigeixen en diferents direccions. La taula següent va un pas més enllà de les-línees habituals.
| Punt de comparació | Panell de connexió de fibra | ODF |
|---|---|---|
| Enfoc primari del disseny | Terminació i-connexió creuada (pegat) | Terminació, empalmament, protecció, encaminament, distribució |
| Posició típica de la xarxa | Equipament-lateral, dins de bastidors i armaris | Distribució principal: sala de telecomunicacions, sala FTTH, oficina central, POP |
| Recompte típic de fibra | 12F–48F | 48F–144F i superior |
| Capacitat d'empalmament | Opcional, espai limitat a la safata | Múltiples safates; una part fonamental del disseny |
| Estructura física | Compacte 1U–4U o caixa de paret | Marc més gran, sovint tancat i protegit |
| Entrada i fixació de cables | Alleujament bàsic de la tensió | Fixació pesada, fixació a terra per a membres de força |
| Slack i encaminament | Mínim | Canals d'enrutament i emmagatzematge slack dedicats |
| Accés frontal / posterior | Pedaços d'{0}}accés frontal | Accés frontal i posterior per empalmament i pegat |
| Instal·lació | Bastidor o paret | Bastidor, paret, terra o armari |
| Mètode d'expansió | Limitat per ports i espai U- | Afegiu mòduls i safates; construït per al creixement |
| Manteniment | Canvis ràpids de pegat | Gestió estructurada de-empalmes i pedaços a llarg termini |
| Cost relatiu | Menor per port | Més alt, però menys unitats per a recomptes alts |
On es difumina la línia: superposició funcional?
Tractar "només pedaços del tauler de pedaços =" i "només empalmes ODF =" us acabarà enganyant. Molts panells de connexió-de muntatge en bastidor inclouen una safata d'empalmament, i un ODF petit es pot utilitzar principalment per aplicar pedaços. La descripció honesta és sobre l'èmfasi: un panell de connexió està optimitzat per a la gestió de ponts-laterals d'equips en un espai compacte, mentre que un ODF està optimitzat per a l'entrada de cables, protecció d'empalmes, emmagatzematge fluix i distribució estructurada que ha de durar. Quan compareu els fulls d'especificacions, llegiu l'estructura interna - recompte de safates, capacitat de fluix, maquinari de fixació de cables-{9}} no només el nombre d'adaptadors. Dues unitats poden dir "48 ports" i ser construïdes per a feines completament diferents.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Un tercer producte entorba la comparació: la caixa de distribució de fibra o caixa de terminals. Aproximadament:
- Panell de connexió de fibraTerminació i pegat a nivell de - bastidor-a prop de l'equip.
- ODFTerminació, empalmament, protecció i encaminament de - principal-distribució-nivell--per a recomptes de fibra mitjana--alt.
- Distribució de fibra / caixa de terminals- un recinte més petit, sovint muntat a la paret- o al pal-, més a prop dels usuaris finals, sovint a l'aire lliure-, que també pot allotjar un divisor.
En una xarxa, podeu veure les tres: un ODF a la sala principal, panells de connexió als bastidors d'equips icaixes de terminals i distribucióa les entrades de l'edifici o a cada planta. Si els límits encara se senten borrosos, aquesta ruptura decom es diferencien els productes de distribució de fibraval la pena llegir-lo.
Com triar: un procés-a-pas a pas?
-
Identificar la posició de la xarxa
- El costat de l'equip-(al costat dels interruptors i els OLT) s'inclina el panell de connexió; un punt de distribució principal que rep cables exteriors s'inclina ODF.
-
Confirmeu el recompte de fibra actual i futur
- 12F–24F s'adapta a armaris petits i distribució de sòls, 48F és comú per a les troncals empresarials i sales petites, i 96F–144F+ apunta a sales FTTH OLT, llocs POP i oficines centrals.
-
Decidiu si cal un empalme de fusió
- Si s'ha d'obrir, arreglar i empalmar un cable d'alimentació-de tub solt, necessitareu una capacitat real de la-safata d'empalmament i un emmagatzematge fluix - que sigui territori ODF.
-
Confirmeu el connector i el tipus de poliment
- Ha de coincidir amb la planta existent; LC/UPC per a bastidors-d'alta densitat, SC/APC per a la majoria de treballs d'accés i PON.
-
Comproveu l'espai d'instal·lació
- Bastidor 1U–2U o una caixa de paret per a habitacions estretes; bastidor, paret o terra ODF on la capacitat supera l'espai.
-
Planifica l'entrada i la fixació de cables
- L'entrada posterior, lateral, superior o inferior ha de coincidir amb el lloc, amb pinces, alleujament de tensió i connexió a terra per a cable blindat o OSP.
-
Reserva capacitat d'expansió
- Les ranures d'adaptador de recanvi i l'espai de la safata ara són molt més barats que canviar la unitat sencera més tard.
Tauler de connexió de fibra vs matriu de selecció ODF
| Condició del projecte | Millor elecció | Per què |
|---|---|---|
| Pegat de bastidor 1U al costat d'un interruptor | Panell de connexió de fibra | Gestió compacta de ponts d'accés-frontal |
| Branca 48F amb només uns pocs empalmes | Sovint n'hi ha prou amb empalmar-tauler de connexió carregat | L'empalmament limitat s'adapta a un panell-equipat amb safata |
| Cable d'alimentació 96F–144F amb empalmament complet | ODF | Capacitat de la safata, emmagatzematge fluix, fixació de cables i connexió a terra |
| Sala FTTH telecom / OLT | ODF | Gestió d'alimentació i distribució, densitat SC/APC |
| Petita oficina o enllaç d'un sol pis | Panell de connexió de fibra | Baixa complexitat, baix recompte de fibra |
| Backbone més bastidors d'equips | Tots dos | ODF per a la distribució principal, panells laterals-equips |
| Trunk MPO/MTP pre-terminat | Tauler de connexió de casset MPO/MTP | Sense empalmes de camp; ruptura ràpida{0}}d'alta densitat |
Connector i polonès: LC, SC, MPO i UPC vs APC
Sovint, l'elecció de l'adaptador i del poliment és més important que la pregunta del tauler-v-ODF, perquè ha de coincidir amb la planta existent. LC domina bastidors i centres de dades d'alta-densitat - la seva virola d'1,25 mm permet que un panell 1U transporti 96 fibres o més, per això és el connector dúplex predeterminat aCablejat estructurat ANSI/TIA-568. SC és l'element bàsic de l'accés FTTH i telecomunicacions: la virola de 2,5 mm i el pestell push-pull pull són robusts i fàcils de manejar al camp, i SC/APC és habitual allà on la reflexió posterior ha de romandre molt baixa. FC encara apareix als equips de prova i en algunes configuracions heretades o d'alta-vibració, mentre que MPO/MTP transporta els troncs pre-terminats darrere dels enllaços 40G/100G/400G. Les compensacions pràctiques de densitat-s'exposen en aquesta comparació deLC i MTP/MPO en cablejat d'alta{0}}densitat.
El polonès és la part que la gent s'equivoca. Les virolles de PC i UPC fan contacte físic amb pèrdues baixes; una virola APC afegeix un angle de 8 graus de manera que la llum reflectida s'encamina cap al revestiment en comptes de tornar directament cap a la font, ja que elReferència del connector de FOAexplica. Això fa que APC sigui l'opció per a vídeos PON, RF/CATV i enllaços d'alta -bitrate únic-mode -, però també significa que mai no s'ha d'acoblar un connector APC a un de UPC: les cares angulars i planes no s'assentaran, es perden puntes i podeu danyar les virolles. Planifiqueu un poliment per camí. Per obtenir els detalls, consulteu aquesta guiaTipus de poliment PC, UPC i APCi el dedicatConnectors SC/APCvisió general.
Exemples de configuració real de projectes
Bastidor empresarial de 24 ports
Una sala de xarxa de planta només necessita connectar un grapat d'interruptors a la fibra vertical. Un tauler de connexió LC/UPC d'1U i 24-ports - ja sigui pre-terminat o amb trets empalmats en una petita safata - ofereix un pegat net d'accés frontal amb espai de sobra. Un ODF aquí seria espai i cost perdut.
Sala de telecomunicacions 144F FTTH
El cable d'alimentació d'entrada està ancorat i connectat a terra al marc, cada fibra es fusiona-a una cua SC/APC, s'enrotlla la fluixa amb el seu radi de curvatura protegit i els cables de connexió s'executen a l'OLT. Amb safates d'unió, encaminament i 144 terminacions per gestionar durant anys, és molt més fàcil viure amb un ODF-muntat en bastidor que apilar diversos panells petits. A propDivisors PLCalimentar la xarxa de distribució; si obteniu el costat passiu, aixòComponents passius FTTHguia és una llista de verificació útil.
Cablejat troncal del centre de dades
Els enllaços 40G/100G s'executen en troncs MPO/MTP-preterminats, trencats per panells de connexió de casset. La prioritat és la densitat de ports, la polaritat i l'encaminament net amb un cablejat estructurat basat en estàndards-no empalmes -, de manera que un panell supera un ODF aquí.
Edifici vertebrador (disseny en capes)
La sala d'equipaments principal utilitza un ODF per acabar i distribuir les fibres d'elevació entre pisos; cada planta utilitza un panell de connexió per a connexions d'interruptors locals. La columna vertebral es manté estable mentre que el pedaç es manté flexible - i aquesta sol ser la resposta més fàcil de mantenir per a un edifici de diverses-pises.
-Llista de verificació prèvia a la compra: ports, adaptadors, safates d'empalmament i mida del bastidor
| Paràmetre | Per què importa | Enfocament del panell de connexió | Focus ODF |
|---|---|---|---|
| Recompte de fibra / ports | Estableix la capacitat i l'espai lliure | 12–48F avui, més recanvi | 48–144F+ amb sala de mòduls |
| Adaptador i poliment | Ha de coincidir amb la planta | Densitat LC/UPC | SC/APC per a PON, més LC |
| Capacitat de la-safata d'unió | Protegeix i emmagatzema les juntes | Sovint una petita safata | Múltiples safates de mida segons el recompte |
| Tipus de muntatge / bastidor | S'adapta a l'espai | 1U–2U o paret | Bastidor, paret, terra o armari |
| Entrada i fixació de cables | Evita l'estrès de les fibres | Alleujament lleuger de la tensió | Pinça i presa de terra per al cable OSP |
| Control del-radi de flexió | Pèrdua i fiabilitat | Encaminament ordenat del pont | Anells d'encaminament i emmagatzematge fluix |
| Etiquetatge | Menys errors de manteniment | Etiquetes de port frontal | Numeració completa de ports i empalmes |
| Espai per a l'expansió | Evita la substitució completa | Sobra espai en U- | Ranures de recanvi i espai de safata |
Errors habituals - i el que costen
-
Compra només per recompte de ports
- Dues unitats de "48 ports" poden diferir completament a l'interior; és possible que acabis sense fluix ni safates i un panell que costa mantenir-lo.
-
-
Utilitzant un panell de connexió senzill per a empalmes pesats
- Les safates es desborden, les fibres es dobleguen més enllà del seu límit i la protecció d'empalmes pateix - que apareix més tard com a pèrdua o enllaços intermitents.
-
-
Ignorant la direcció d'entrada del cable
- L'entrada que lluita contra el disseny del lloc posa tensió a les fibres i fa que la instal·lació sigui lenta i desordenada.
-
-
Barrejar connectors i polir sense un pla
- Només una incompatibilitat APC-a-UPC pot fer malbé la pèrdua de retorn d'un enllaç d'un sol-mode. Decidiu LC/SC i UPC/APC per endavant i sospeseu com acabeu amb aquesta miradaconnectors ràpids versus empalmes de fusió.
-
-
Sense deixar espai d'expansió
- Quan el recompte creix, una unitat completa sense ranures de recanvi ni espai de safata significa substituir-ho tot en lloc d'afegir-hi.
Preguntes freqüents
P: Un ODF és el mateix que un panell de connexió de fibra?
R: No. Les seves funcions es superposen, però s'ha creat un tauler de connexió per a la terminació lateral i l'aplicació de pedaços d'equips, mentre que un ODF afegeix empalmes, protecció de cables, emmagatzematge fluix i distribució estructurada a llarg termini.
P: Puc utilitzar un panell de connexió de fibra en lloc d'un ODF?
R: Sí, per a enllaços simples amb un recompte de fibres baix i poc o cap empalme. Un cop tingueu un recompte elevat, cables d'alimentació entrants o empalmes de fusió pesats, un ODF és l'opció més segura.
P: Tots els panells de connexió de fibra inclouen safates d'empalmament?
R: No. Molts són només adaptadors-per a ús pre-terminat o de pont; d'altres s'empalma-amb una safata per a coles. Comproveu les especificacions abans d'assumir.
P: Quina diferència hi ha entre un ODF i una caixa de distribució de fibra?
R: Un ODF és un marc de distribució principal-més gran, generalment a l'interior i muntat en bastidor- o al terra-. Una caixa de distribució és un recinte més petit, sovint-exterior, més proper als subscriptors que també pot tenir un divisor.
P: Un ODF només s'utilitza a les xarxes FTTH?
R: No. Els ODF són habituals a les oficines centrals, a les sales de l'ISP i a les xarxes troncals de metro i d'empresa - a qualsevol lloc on els cables de gran nombre- necessiten terminació, empalmament i distribució.
P: He de triar adaptadors SC o LC?
A: Fes coincidir la planta. LC per a bastidors-d'alta densitat i centres de dades; SC, sovint SC/APC, per a accés FTTH i telecomunicacions.
P: Puc instal·lar un ODF en un bastidor de 19 polzades?
A: Sí. Els ODF-muntats en bastidor són estàndard per a sales de telecomunicacions i armaris OLT; Existeixen versions de paret i terra per a altres espais.
P: Què és millor per a un centre de dades?
R: Normalment, panells de connexió de fibra - LC o MPO/MTP - per a l'aplicació de pedaços a nivell de bastidor-, amb un ODF només on una gran àrea de distribució de la columna vertebral necessita unió i protecció.
P: A les 48 fibres, trio un panell de connexió o un ODF?
R: Depèn de l'empalmament. Poc o cap empalme i espai reduït apunten a un tauler de connexió-carregat o pre-terminat. Un cable d'alimentació d'entrada que necessita un empalmament complet, fluix i connexió a terra apunta a un ODF de 48 F -, especialment si espereu arribar a 96 F.
P: Què he de comprovar abans de comprar?
R: Recompte de fibres i ports més espai per al cap, tipus d'adaptador i poliment, capacitat de la-safata d'empalmament, tipus de muntatge i unitats de bastidor, entrada i fixació de cables, control de radi de flexió- i esquema d'etiquetatge.
Si el treball és un pedaç net-nivell de bastidor, un panell de connexió de fibra és l'opció pràctica i rendible-. Si esteu finalitzant cables troncals d'alt-recompte o entrants que necessiten empalmes, protecció, emmagatzematge fluix i anys de gestió de la distribució, un ODF es guanya el seu lloc. Les xarxes grans solen executar tant - com ODF per a la distribució principal, equips de panells de connexió-al costat. Sigui el que especifiqueu, confirmeu el recompte i l'espai lliure, el tipus d'adaptador i poliment, la capacitat d'empalmament, la mida del muntatge i del bastidor i l'entrada del cable abans de fer la comanda, de manera que la unitat s'adapti tant a la instal·lació d'avui com al creixement de l'any vinent.
