Una caixa de terminals de fibra (FTB) és un recinte compacte que acaba, empalma i organitza els cables de fibra òptica al punt final d'un recorregut de cable.Connecta els fils de fibra entrants a les tresses mitjançant l'empalmament de fusió i, a continuació, les dirigeix als ports de l'adaptador on es connecten els cables de connexió. La majoria dels compradors no tenen problemes amb aquesta definició. Tenen problemes per triar el tipus, el nombre de ports, el format d'adaptador i el nivell de protecció adequats per al seu entorn d'instal·lació específic - i és allà on comencen la majoria dels problemes de desplegament evitables.
Aquesta guia se centra en les decisions que realment importen a l'hora d'especificar i instal·lar caixes de terminals de fibra, en lloc de repetir els conceptes bàsics que podeu trobar a qualsevol fitxa de producte.

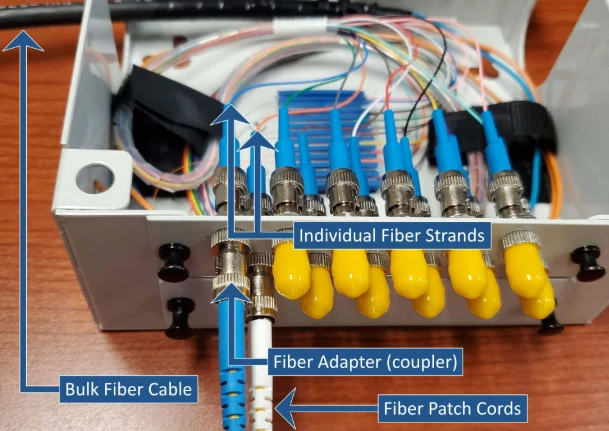

Què hi ha realment dins d'una caixa de terminals de fibra
Cada FTB, independentment de la marca o model, conté tres grups funcionals. L'habitatge proporciona protecció física i ambiental. La safata d'empalmament gestiona els empalmes de fusió entre les fibres del cable icoles de fibra òptica. I el panell adaptador presenta ports de connector al món exterior.
El material de l'habitatge depèn de l'entorn d'instal·lació. Les unitats interiors solen utilitzar barreges d'ABS o PC+ABS: lleugeres, ignífugues-, barates. Les unitats exteriors necessiten polímer-estabilitzat als UV amb juntes de goma-segellades o acer-laminat en fred amb recobriment per polvorització electrostàtic. La diferència no és estètica. Una caixa d'ABS amb classificació d'interior-muntada a una paret exterior començarà a esquerdar-se en 18 mesos en un lloc-exposat al sol, i un cop falla el segellat, la humitat arriba a la safata d'empalmament. En aquest moment la caixa no protegeix res.
La safata d'empalmament és on es produeix el treball òptic real. Les fibres del cable es despullen, es divideixen i s'empalmen per fusió a les fibres de cua dins dels suports d'empalmament individuals. L'excés de fibra s'enrotlla en bucles d'emmagatzematge. Aquí compten dos números: quants empalmes pot contenir la safata i si els canals d'encaminament imposen un radi de corbat mínim. La fibra monomode estàndard G.652D necessita com a mínim un radi de flexió de 30 mm. La fibra G.657A2 insensible a la flexió-tolera tan sols 10 mm, i per això s'ha convertit en la predeterminada en dissenys FTB-de espai reduït. Una safata que obligui les fibres a corbes més estretes que els suports de tipus de fibra introduirà una pèrdua de - pèrdua de macroflexió que apareix en una traça OTDR, però és gairebé impossible de solucionar sense un re-empalme.
El panell adaptador aguantaadaptadors de fibra òptica- els endolls que accepten cables de connexió d'equips aigües avall. Els adaptadors SC/APC són l'estàndard per a xarxes FTTH i PON perquè el seu poliment en angle de 8 graus empeny la pèrdua de retorn per sota de -60 dB, la qual cosa és important per a la qualitat de la transmissió amunt. Els adaptadors LC dominen en entorns de centres de dades on la densitat de ports és la prioritat. La barreja de tipus d'adaptadors dins d'un únic FTB és tècnicament possible amb adaptadors híbrids, però crea confusió durant el manteniment i s'ha d'evitar tret que hi hagi una raó tècnica clara. Si no esteu segur de quin ecosistema de connectors requereix el vostre lloc, aquest desglossament delquatre tipus de connectors de fibra òptica comunscobreix els compromisos.
Tipus de caixa de terminals de fibra - i quan cada una té sentit
La classificació FTB no és complicada, però l'elecció incorrecta per al medi ambient és un dels errors de contractació més freqüents. Aquí teniu el que separa els principals tipus a la pràctica, no només en teoria.
FTB-muntats a la paretsón el cavall de batalla de les implementacions FTTH i petites-oficines. S'enganxen a una paret o s'asseuen dins d'un gabinet de distribució actual-feble, admeten de 2 a 24 nuclis de fibra i utilitzen una tapa-oberta o extraïble. La instal·lació triga uns minuts - de dos a quatre cargols i un passacables -, per això s'especifiquen en llançaments residencials de gran-volum on el cost de mà d'obra per-unitat s'ha de mantenir baix. La compensació és l'espai limitat de la safata d'empalmament: si necessiteu integrar un divisor PLC o gestionar més de 24 nuclis, una caixa de muntatge-de paret s'omple ràpidament.
FTB-muntats en bastidorentreu en bastidors estàndard de 19-polzades en centres de dades, oficines centrals i refugis de telecomunicacions. Es llisquen per accedir a l'empalmament, ofereixen una densitat de ports més alta (24, 48, fins a 96 fibres) i admeten tant arquitectures de connexió creuada com d'interconnexió. El cost addicional per unitat es justifica en entorns on la disciplina de gestió de cables i l'escalabilitat futura superen el preu de la carcassa.

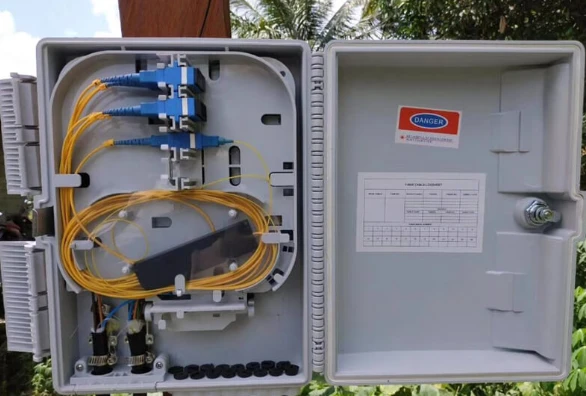

FTB a l'aire lliureestan dissenyats per a aplicacions de-muntatge a pal o de paret-exterior. Juntes segellades, carcassa resistent als UV-, maquinari a prova de corrosió- i tolerància a la temperatura de funcionament d'aproximadament -40 graus a +75 graus . La classificació de la IP és l'especificació més important aquí - i una de les que es jutgen malament amb més freqüència. Una caixa amb classificació IP54 funciona en un passadís protegit. Un pal al costat d'una carretera costanera necessita IP68. Especificar per etiqueta ("classificació a l'aire lliure") en lloc de per condicions reals del lloc és com fallen les caixes al camp.
FTB d'escriptoriSón unitats lleugeres i portàtils per a entorns de prova, estacions d'empalmament temporals o llocs petits on el muntatge permanent no és pràctic. Sacrifiquen la protecció del medi ambient per comoditat.
Referència de selecció ràpida
| Escenari de desplegament | Tipus recomanat | Recompte de ports comú | Adaptador | Requisit clau |
|---|---|---|---|---|
| FTTH interior (habitatge individual) | Muntatge-de paret | 4 / 8 | SC/APC | Mida compacta, safata d'empalmament per a 1–2 cables |
| Apartament / MDU alça | Muntatge-de paret o exterior | 8 / 12 / 24 | SC/APC | Compatibilitat del divisor, recompte d'entrades de cable |
| Centre de dades/oficina central | Muntatge-en bastidor | 24 / 48 / 96 | LC | Densitat de ports, llisca-per a la safata d'accés |
| Punt de distribució exterior | Caixa tancada exterior | 8 / 12 / 24 | SC/APC | Classificació IP65+, resistència als UV i a la humitat |
| Lloc temporal / de prova | Escriptori | 4 / 8 / 12 | Varia | Portabilitat, configuració ràpida |
Una regla general útil: ompliu la caixa al voltant del 60-70% de la capacitat el primer dia. L'espai lliure restant absorbeix el creixement futur sense un intercanvi complet de tancaments.
Algunes pautes de "no fer" estalvien més diners que qualsevol gràfic de selecció. No utilitzeu un -FTB de muntatge a la paret si ja sabeu que un divisor PLC ha d'encaixar dins - l'espai de la safata serà, en el millor dels casos, marginal. No suposeu que IP65 cobreix tots els llocs exteriors; Els muntatges de pals exposats i les ubicacions costaneres necessiten IP68. I no utilitzeu per defecte els adaptadors LC només perquè són més petits si la resta del lloc està construït al voltant de SC/APC - un desajust de connector costa més de corregir del que val el guany de densitat.
Errors comuns de selecció de la caixa de terminals de fibra
La majoria dels problemes de FTB no són causats per un maquinari defectuós. Són causats per errors d'especificació que s'han produït abans de demanar la caixa. Quatre errors apareixen repetidament.
Escollir el tipus d'adaptador sense comprovar l'inventari de cables de connexió existent.En projectes on l'FTB l'especifica un equip i els cables de connexió són ordenats per un altre, això surt malament més sovint del que hauria de ser. Un panell adaptador SC/APC no serveix de res si el lloc ja té un calaix ple de ponts SC/UPC. Les virolles polides-planes-angulades s'acoblaran físicament, però l'espai d'aire a la interfície crea un punt de reflexió que degrada el rendiment de PON aigües amunt. Verifiqueu l'ecosistema del connector abans de bloquejar el panell de l'adaptador.
Seleccionar caixes exteriors mitjançant l'etiqueta de comercialització en lloc de la qualificació IP real."Classificació a l'aire lliure" no és una classe IP. Una caixa amb l'etiqueta "exterior" pot ser IP54, el que significa que resisteix les esquitxades d'aigua però no la pluja sostinguda ni el rentat a pressió. Si el lloc d'instal·lació està exposat a la intempèrie, verifiqueu el número IP específic amb les condicions a les quals s'enfrontarà la caixa - i no les condicions que suposa el full d'especificacions.
Subestimació de la capacitat del port de recanvi.Una caixa de 12-nuclis és una mica més cara que una caixa de 8-nuclis. Substituir una caixa de 8-nuclis per una de 12 nuclis dos anys més tard (incloent-hi el rodatge de camions, el reempalmament i el temps d'inactivitat) costa moltes vegades més que la diferència de preu. Especificació per al creixement.
Ignorant la compatibilitat del factor de forma del divisor.Si el pla de desplegament demana integrar aDivisor òptic PLCdins de la caixa de terminals, la disposició de la safata d'empalmament i la profunditat del tancament han d'acomodar el mòdul divisor - normalment un mini-tub o un factor de forma de casset ABS. No tots els FTB estan dissenyats per a això. Comproveu les dimensions internes i la configuració de la safata abans de suposar que hi caben un divisor.

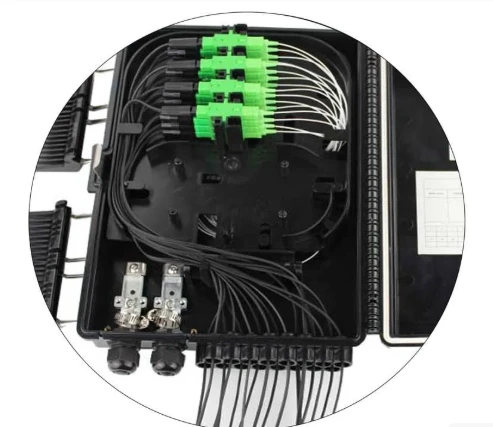

Integració de divisors PLC dins de caixes de terminals de fibra
Més operadors FTTH ara combinen la funció de divisió i la funció de terminació en el mateix recinte. En lloc d'executar la fibra des d'un armari divisor separat fins a una caixa de terminals aigües avall, el divisor es troba directament a la safata d'empalmament FTB. La fibra del cable d'alimentació es connecta a l'entrada del divisor; cada sortida del divisor s'empalma per fusió a una cua que acaba al panell de l'adaptador. Els subscriptors es connecten mitjançant cables de connexió connectats a aquests-adaptadors del panell frontal.
Això funciona perquè els divisors de PLC són independents de la longitud d'ona-a través de la banda de funcionament de 1260-1650 nm. Un únic FTB integrat pot gestionar GPON aigües avall a 1490 nm, aigües amunt a 1310 nm i la superposició de vídeo RF a 1550 nm simultàniament. No es necessita maquinari de filtratge addicional.
Menys tancaments significa menys punts d'unió, camins de fibra més curts i una documentació més senzilla - menys mà d'obra d'instal·lació, menys manteniment continu. La limitació és la mida del recinte: un muntatge-de paretcaixa de terminals de fibra òpticaamb un divisor 1×8 deixa espai limitat per a l'emmagatzematge de fibra de recanvi, de manera que la instal·lació ha d'estar neta. En projectes en què el recompte de ports, el format de l'adaptador i la integració del divisor s'han de confirmar conjuntament, la disposició de la caixa importa més que la capacitat del titular del full de dades. Per obtenir una mecànica detallada de com passen els senyals a través d'aquests recintes, consulteu aquesta guia tècnicacom funciona una caixa de terminals de fibra òpticacobreix la ruta interna del senyal.
Pràctiques d'instal·lació i manteniment que realment importen
Dos passos d'instal·lació causen la majoria de problemes de camp i tots dos es poden evitar.

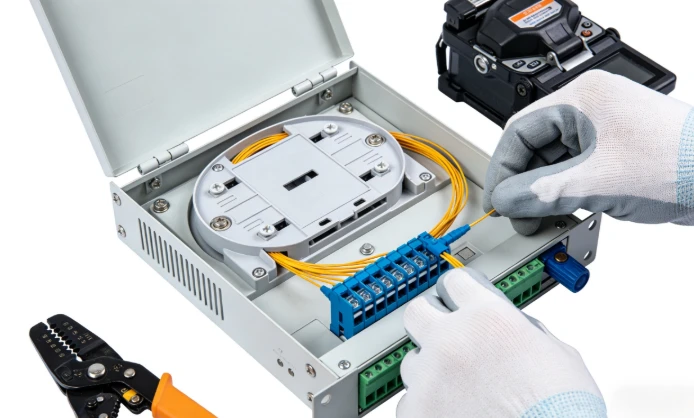

El primer és l'empalmament contaminat. Un extrem de fibra brut introdueix 0,3-0,5 dB d'excés de pèrdua d'inserció per empalmament - suficient per empènyer un enllaç PON marginal per sota del llindar de sensibilitat del receptor. Netegeu tots els extrems de la fibra amb tovalloletes-sense pelusa i IPA abans de tallar-les. Inspeccioneu amb un microscopi de fibra després de tallar. Si hi ha alguna contaminació visible, netegeu i torneu a-tallar. El temps invertit en aquest pas és trivial en comparació amb el temps dedicat a la resolució de problemes d'un-empalmament de gran pèrdua després de segellar la caixa.
El segon és el parell de la glàndula del cable. L'estreny excessiu-aixafa la funda del cable i estressa les fibres a l'interior. Un-ajustament inferior permet l'entrada d'humitat durant mesos. Seguiu els valors de parell especificats pel fabricant. Aquest no és un pas on "estrènyer a mà més una mica" sigui un substitut acceptable d'una clau de torsió.
Per al manteniment continu, les caixes de terminals de fibra són passives i requereixen una atenció mínima - però no zero. Un calendari pràctic: inspecció visual i neteja de la cara-extrem del connector cada 12-18 mesos per a instal·lacions interiors, cada 6 mesos per a llocs a l'aire lliure o d'entorns-segres. Comproveu els segells de les glàndules dels cables per esquerdes o conjunt de compressió. Si manteniu registres de referència OTDR per a cada caixa, els rastres de comparació detectaran una degradació gradual de l'empalmament molt abans que provoqui una interrupció del subscriptor.
Preguntes freqüents
P: Necessito adaptadors SC/APC o SC/UPC en una caixa de terminals de fibra FTTH?
R: SC/APC en gairebé tots els casos. Les arquitectures PON són sensibles als reflexos posteriors, i la virola angulada de SC/APC ofereix una pèrdua de retorn per sota dels −60 dB en comparació amb els −50 dB de SC/UPC. L'única excepció comuna són els desplegaments Ethernet actius punt{4}}a-en què el pressupost de reflexió és més indulgent.
P: Quina diferència hi ha entre una caixa de terminals de fibra i un tancament d'empalmament de fibra?
R: Una caixa de terminals de fibra acaba les fibres i presenta ports d'adaptador connectoritzats per a l'accés al cable de connexió. Un tancament d'empalmament protegeix els empalmes de mig-span entre dos segments de cable, però no proporciona accés al connector. Si necessiteu connectar cables de connexió o cables de connexió a la ubicació, necessiteu una caixa de terminals. Si només esteu unint dos cables en un lloc soterrat o aeri, un tancament d'empalmament és el producte correcte.
P: Com puc triar entre FTB de 8, 12 i 24 nuclis?
R: Compteu les fibres que necessiteu per acabar avui i, a continuació, afegiu-hi un 30-50% per al creixement futur. Una gota FTTH-unifamiliar sol requerir una caixa de 4-nuclis o 8-. Un elevador MDU que serveix de 6 a 8 unitats necessita 12 o 24 nuclis. Si s'instal·larà un divisor PLC dins de la caixa, el recompte de sortida del divisor determina el requisit mínim de port: un divisor 1×8 necessita almenys 8 ports de sortida més qualsevol fibra de pas.
P: IP65 és suficient per a totes les instal·lacions de caixes terminals de fibra a l'aire lliure?
R: IP65 gestiona la majoria dels llocs exteriors protegits - sota el ràfec, dins dels armaris del carrer o a les parets d'edificis amb una certa protecció a la capçalera. Per a muntatges de pals totalment exposats, instal·lacions costaneres o zones amb pols pesada o partícules industrials, IP68 amb juntes segellades de goma- és l'opció més segura. La diferència de cost és petita en relació amb el cost d'una substitució del camp.
P: Una caixa de terminals pot suportar tant l'empalmament de fibra com el muntatge del divisor PLC?
R: Sí, molts models estan dissenyats per a això. La safata d'unió ha de tenir una àrea dedicada o un suport de muntatge per a un mini-tub o divisor de casset ABS. Comproveu les dimensions internes abans de demanar - no tots els tancaments FTB tenen prou profunditat per acomodar un mòdul divisor juntament amb els suports d'empalmament estàndard i els bucles d'emmagatzematge de fibra.
