Com triar una cua de fibra òptica: especificacions i guia del comprador

Col·loqueu dos fulls de dades de proveïdors un al costat de l'altre i tots dos es llegiranIL Menor o igual a 0,3 dB, RL Major o igual a 50 dB. Fes una comanda d'ambdós, uneix-los al mateix ODF i els pressupostos d'enllaç mesurats poden diferir. Dues especificacions de cua de fibra òptica poden citar els mateixos límits mentre descriuen productes materialment diferents, perquè un número escrit sense el seu mètode de mesura no és una especificació. És una reivindicació de màrqueting.

Aquest buit és on comencen la majoria de disputes de lliurament. Un cop tancada la safata i la traça OTDR davant d'un client, ningú no pot decidir retroactivament si els 0,3 dB citats es van mesurar amb un cable de referència o com un valor acoblat aleatori, si els adaptadors del panell tenen la mateixa classe de rendiment que els connectors o quina edició de l'estàndard d'inspecció de cara final-estava classificant la fàbrica.

Aquesta guia no explica què és una cua ni en què es diferencia d'un cable de connexió. Aquest motiu ja està cobert a la nostra notala diferència entre una cua de fibra i un cordó de connexió. El que segueix és més estret: les nou línies que pertanyen a una especificació, què controla cadascú realment i què passa al lloc quan una d'elles es deixa en blanc.

Tot el que hi ha a continuació s'assigna a un d'aquests camps. Si la vostra RFQ indica els nou, dos proveïdors comenten el mateix producte i la comparació de preus esdevé significativa. Si n'indica quatre, esteu comparant les cotitzacions de diferents productes.

Els noms de camp són la meitat fàcil. Una RFQ viable inclou tres columnes en lloc d'una, que estableix el requisit del comprador, la resposta del proveïdor i l'evidència d'acceptació per a cadascuna de les nou especificacions de fibra òptica, perquè un camp que un proveïdor pot deixar en blanc és un camp que es decideix a la fàbrica en lloc de tu. Quina evidència d'acceptació val la pena exigir per a cada línia és el que estableix la resta d'aquest article.

Línies d'especificacions 1 i 2: Selecció i interfície de connector de fibra multimode vs

"Mode-únic" no és una especificació. Una cua de fibra òptica d'un sol mode construïda amb G.652D estàndard es comporta de manera diferent d'una construïda amb G.657A2, la sensibilitat reduïda de la macroflexió tolera un enrotllament més ajustat. Allà on la geometria de la safata permet que el fluix se situï molt per sobre del radi de flexió mínim especificat de la fibra, G.652D és la resposta correcta i més barata. En caixes de terminals FTTH compactes, tancaments-de muntatge a la paret i cassets densos on la bobina es força a prop d'aquest límit, especificant G.657A1 o A2 redueix el risc de pèrdua de macrocurvació-que produeix un comportament intermitent depenent de la temperatura-, que és molt difícil de rastrejar un cop s'ha ocupat el marc.



Dues preguntes separades es col·lapsen en una en el costat multimode. La compatibilitat geomètrica és la primera: les fibres de 50/125 µm (OM3, OM4, OM5) s'interconnecten físicament, mentre que la unió a 62,5/125 µm OM1 crea un desajust de mida del nucli-que no es pot corregir només millorant l'alineació de l'empalmament. L'amplada de banda modal és la segona i independent: un canal construït a partir de graus mixts funciona amb l'ample de banda modal efectiu més baix, de manera que un enllaç OM4 que conté silenciosament una cua de fibra òptica multimode OM3 s'ha de verificar amb la longitud real i la velocitat de línia en lloc de suposar-se acceptable.

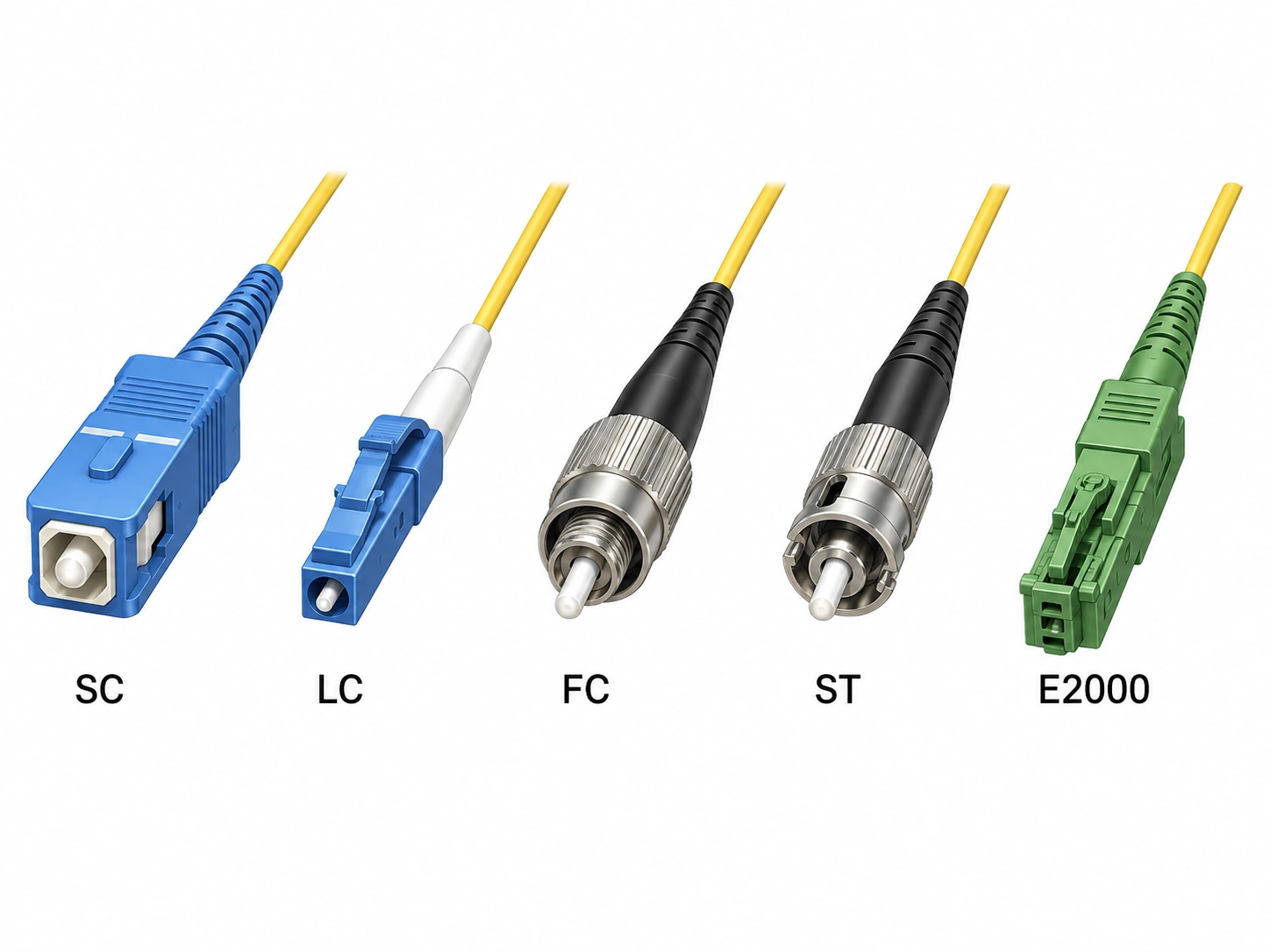

L'elecció del connector és més mecànica que òptica. LC domina els panells d'alta-densitat perquè duplica el nombre de ports per unitat de bastidor, SC continua sent estàndard a GPON i bona part de la capa d'accés FTTH, i FC persisteix en proves i mesuraments i en trames de telecomunicacions més antigues. Abans d'abandonar-se'n, elinterfície FC roscada i on encara guanya el seu llocval la pena comprovar. L'E2000 apareix quan s'exigeix ​​una interfície tancada i de gran -retorn-pèrdua. El que importa a la línia d'especificacions és anomenar la part IEC 61754 aplicable juntament amb la família de connectors, perquè això és el que defineix la geometria d'acoblament amb què es van crear el vostre panell i adaptadors.

Una cara extrema de la UPC és abovedada i s'acobla plana amb la seva contrapart. Una cara de l'extrem APC està mòlta a 8 graus, que dirigeix ​​la llum reflectida fora del nucli i cap al revestiment. La conseqüència pràctica és la pèrdua de retorn. Les interfícies angulades s'especifiquen a la regió Major o igual a 60 dB quan s'acoblen i les interfícies de contacte físic-al voltant de la regió Major o igual a 50-55 dB, i la diferència és més important quan la potència reflectida degrada activament el senyal, el que significa distribució PON i FTTx, superposicions CATV, transport DWDM i RF analògic. Per a la LAN empresarial, els enllaços de dades digitals estàndard i la majoria dels canals del centre de dades en mode-únic, n'hi ha prou amb una cua de fibra òptica UPC que compleixi un requisit de pèrdua de retorn de 50 dB, sempre que es comprovi la tolerància de reflectància pròpia del transceptor en lloc de suposar-la.

El tipus polonès no és un camp per-element, és un camp-ample de canal. El pigtail, l'adaptador, el port del panell de connexió i la interfície de l'equip han d'estar d'acord, i la RFQ hauria d'indicar el poliment de cada pigtail de fibra òptica i cada adaptador del canal en lloc de suposar que l'instal·lador ho notarà. La geometria de la interfície darrere de l'angle es treballa en el nostre desglossamentcom es diferencien els connectors APC de la UPC.

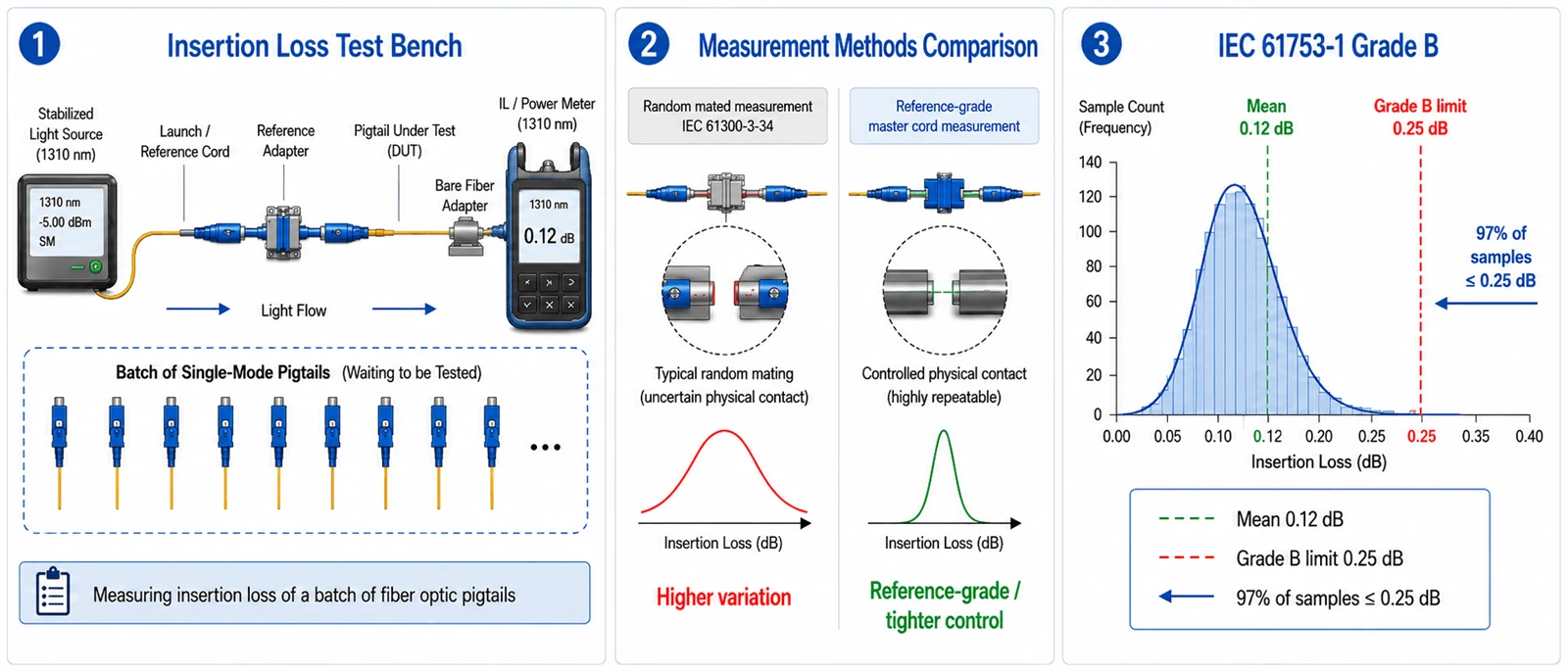

La pèrdua d'inserció per a un parell de connectors es pot caracteritzar de dues maneres. Mesurat amb un cable mestre de referència-(un connector ajustat i molt controlat que es manté per a metrologia), un connector de producció produeix una figura afavoridora. Mesurada com acompany a l'atzar, on qualsevol connector del lot s'uneix a qualsevol altre, la distribució s'amplia, perquè les posicions centrals de les dues virolles ja no estan sent compensades per un soci ideal. Tots dos números són honestos i no són el mateix nombre, per això l'estàndard de pèrdua d'inserció de cua de fibra òptica que cites importa més que el dígit que cites.

L'IEC 61753-1 resol l'ambigüitat definint els graus d'atenuació de manera estadística, de manera aleatòria, amb el mètode de mesura fixat com a IEC 61300-3-34. El grau B s'especifica com una mitjana de 0,12 dB o per sota amb un màxim de 0,25 dB per almenys el 97% de les mostres, el grau C a un màxim de 0,50 dB amb una mitjana de 0,25 dB i el grau D amb un màxim d'1,0 dB. Una mostra única que passa a 0,3 dB contra un cable de referència és una declaració molt més feble que una reunió de grau B per lots. Citeu l'estàndard amb la seva edició i esmena actuals a la línia RFQ, de la mateixa manera que es citaria qualsevol altre document d'acceptació.

Una distinció es perd constantment, fins i tot a les fitxes de dades de proveïdors que haurien de saber-ho millor.Els graus d'atenuació i els graus de pèrdua de retorn són dues escales paral·leles, no una.Els graus de lletres B, C i D descriuen la pèrdua d'inserció. La pèrdua de retorn s'especifica per separat, amb el nivell d'interfície-angulat definit com a Superior o igual a 60 dB acoblat. Per tant, escriure "Grau B" en una RFQ no diu res sobre la reflectància, i una cua de fibra òptica pot complir amb el Grau B mentre comporta qualsevol pèrdua de retorn que el proveïdor va decidir construir. Indica tots dos.

El grau B requereix una orientació central controlada

Aconseguir el grau B de manera coherent requereix controlar on es troba el nucli de fibra en relació amb l'eix de la virola, cosa que a la pràctica significa que l'assemblador orienta i fixa la virola de manera que l'excentricitat del nucli cau en una direcció coneguda. Un proveïdor sense aquest pas pot produir una bona mostra. Produir un bédistribucióés una capacitat diferent, per això les revisions de 2024 de la sèrie IEC 61755-3 van formalitzar les estadístiques d'excentricitat del nucli per a aquestes interfícies.

L'adaptador forma part de la connexió mesurada

La funda és el que subjecta les dues virolles coaxials, de manera que un adaptador de -tolerància solt pot evitar que la connexió muntada compleixi la distribució d'atenuació prevista fins i tot quan la cua de fibra òptica de primera qualitat estigui en grau. Verifiqueu com a connexió acoblada en lloc de com a component. Això és fàcil de perdre's precisament perquè la inspecció d'entrada sol provar la cua sola.

Sota els números de pèrdues se situen els paràmetres geomètrics que els produeixen: radi de curvatura, desplaçament de l'àpex (a quina distància es troba el punt més alt de la cúpula de l'eix de la fibra) i alçada de la fibra, la protuberància o socavació de la fibra en relació a la virola. Junts determinen si els dos nuclis es toquen realment sota la càrrega de la molla. Es tracta de resultats del procés de poliment, no d'opcions de disseny, per això són la manera més ràpida de distingir una línia de producció controlada d'una subcontractada.

La neteja és l'altra meitat. La contaminació de la cara-final s'identifica repetidament a tota la indústria com una de les principals causes de fallada a les xarxes de fibra instal·lades, i en un nucli de mode-únic de 9 µm, una partícula situada a la regió central pot causar una atenuació o reflexió greus en lloc d'una marginal. També acostuma a mostrar-se com una pèrdua de retorn degradada abans de mostrar-se com una pèrdua d'inserció degradada, de manera que una lectura de potència-pot quedar dins de les especificacions mentre un sistema coherent o amplificat ja està cremant el marge.

El rendiment òptic regeix, i la inspecció visual no és sola

La tercera edició de 2022 de l'IEC 61300-3-35 estableix directament que la inspecció visual s'afegeix i no substitueix la mesura de l'atenuació i la pèrdua de retorn. Va més enllà: un connector que s'ha netejat de restes soltes i encara falla la inspecció visual no es rebutja automàticament si compleix el rendiment òptic especificat (IEC). Per tant, una clàusula RFQ que diu "rebutjar en cas d'error visual" contradiu l'estàndard actual. Escriviu la regla d'acceptació de la manera com l'escriu la norma, amb la inspecció més la qualificació òptica i el rendiment òptic.

Indiqueu l'any d'edició, perquè els criteris s'han mogut

La tercera edició va eliminar els requisits d'inspecció per a les zones C i D i va reescriure parts dels criteris de les zones A i B. "Compleix amb IEC 61300-3-35" sense data, per tant, no és aplicable, perquè el proveïdor i el comprador poden classificar-se amb diferents conjunts de regles i tots dos diuen la veritat (Fluke Networks).

Automatitzeu la classificació i tracteu els envasos com a part de les especificacions

El judici humà d'aprovació/falla varia segons el tècnic, la llum ambiental i la pantalla, la qual cosa fa que les decisions d'acceptació no siguin-reproduïbles, mentre que l'anàlisi automatitzada d'imatges produeix un resultat que es pot adjuntar a un registre per lots. L'embalatge és més important del que sembla: els envasos no-hermètics no són una garantia de neteja-a llarg termini, de manera que no s'han de llegir com a nets. Els taps de pols i el mètode d'embalatge pertanyen a la fitxa d'especificacions de la cua de fibra òptica, i la inspecció de camp abans de l'aparellament segueix sent obligatòria, independentment del bon aspecte de les dades de fàbrica.

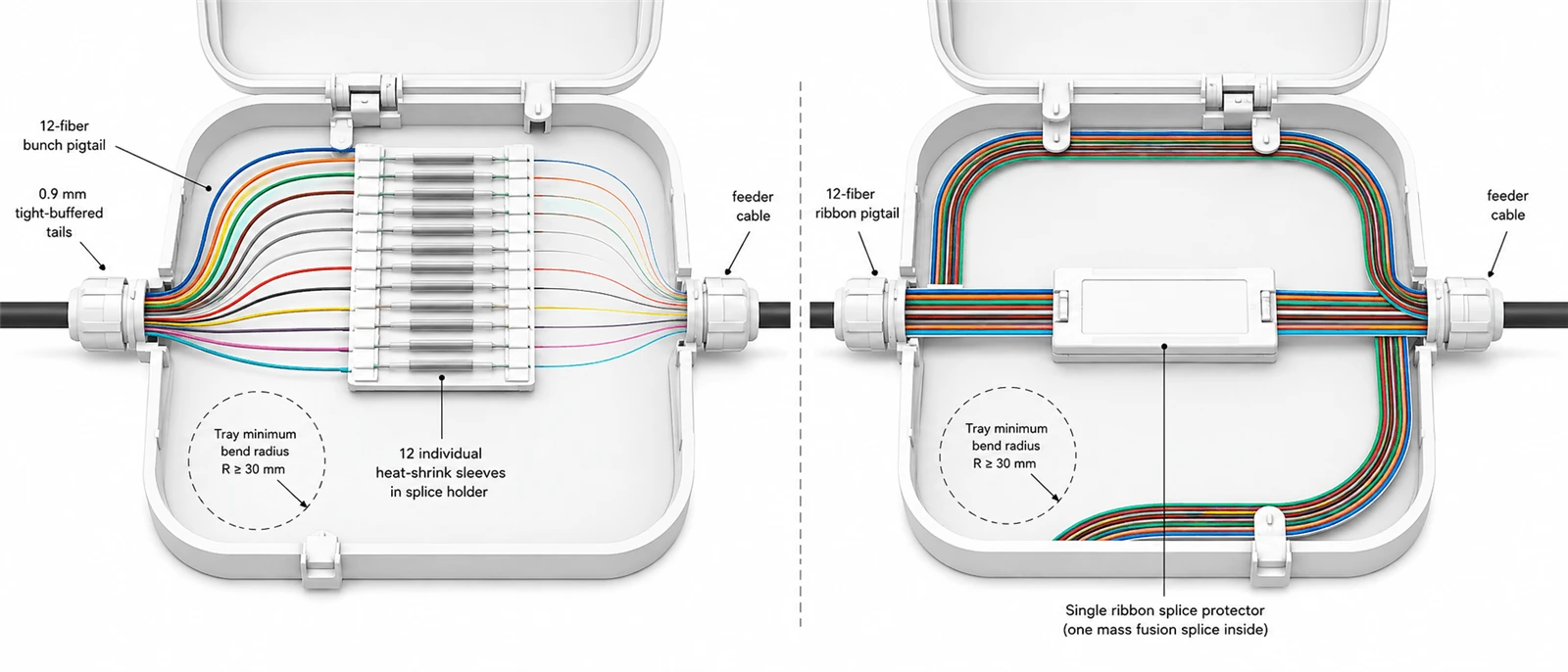

L'estructura és escollida pel recinte. La construcció tancada-tampó de 0,9 mm és l'opció predeterminada per al treball de safates d'empalmament-perquè s'encamina i s'enrotlla en safates confinades, mentre que les construccions amb camisa de 2,0 mm i 3,0 mm afegeixen protecció contra l'aixafament i la tracció quan la cua es manipula repetidament o surt del recinte. Les jaquetes més pesades són notablement més difícils d'enrotllar dins d'una safata construïda al voltant d'un petit radi mínim, que és el límit pràctic de fins a quin punt es pot arribar a aquesta escala. Entre els dos mètodes d'empalmament hi ha una decisió real: un pigtail de fibra òptica de 12 fibres que s'adapta individualment a les terminacions mixtes o en fase, mentre que la cinta acaba per fusió massiva, que és espectacularment més ràpida a escala, però requereix fibra de cinta al costat entrant i un règim de protector d'empalmament coincident. La comanda de la cinta en una planta acabada per a l'empalmament individual converteix un estalvi de mà d'obra en una penalització laboral.

Un codi de color de 12 fibres pot seguir TIA-598 o la convenció IEC depenent de l'especificació del projecte. Anomeneu l'estàndard a la línia d'especificacions en comptes d'escriure "colors estàndard" i comproveu-lo amb la seqüència ja instal·lada al marc, perquè un marc ocupat sota dues convencions fa que cada rastre d'error futur sigui més lent. Aquesta verificació pertany a l'acceptació de l'ODF i a la gestió de la fibra més que a la primera falla.

La longitud és el camp que s'omple més sovint des de l'hàbit, i és l'aritmètica més que la preferència. Agafeu el camí d'encaminament des del punt d'empalmament fins a la terminació, afegiu la fluixa que requereix la safata per enrotllar-se al seu radi de flexió mínim especificat, afegiu una dotació de servei i, a continuació, arrodoniu al següent pas estàndard. Una il·lustració treballada: un recorregut d'1,2 m, dues bobines en una safata el radi mínim indicat de la qual és de 30 mm (aproximadament 0,19 m de fibra per volta, per tant 0,38 m), més 0,1 m a l'extrem, donen 1,68 m, que es converteix en una ordre de 2,0 m. Ordena per sota d'això i la fibra es força més enllà del seu límit de flexió, produint una atenuació que només apareix després de tancar la safata. Ordena molt per sobre i l'excés congestiona el casset, obstruint el treball posterior. La mateixa aritmètica decideix si el propi recinte té la capacitat, que és el punt en quèselecció de panells de connexió i carcassadeixa de ser una decisió independent de l'especificació de la cua de fibra òptica.

La selecció de la jaqueta es fa pel codi de foc abans que res. El PVC és un material d'ús general-que s'ofereix habitualment, s'especifica una coleta de fibra òptica LSZH on es regulen la toxicitat i l'opacitat del fum en espais ocupats tancats, i les designacions OFNR i OFNP s'apliquen quan s'apliquen les llistes d'elevació i plens. Aquestes són decisions de compliment més que de rendiment. Escriviu la llista que el vostre codi d'edifici, elèctric i d'incendis local requereix en lloc d'un nom de material, perquè el requisit varia segons la jurisdicció i l'especificació del projecte.

Una cua de fibra òptica d'interior estàndard no està construïda per a l'exposició directa a l'exterior, i preferim dir-ho abans d'una comanda que després. No té la revestiment-estable i resistent a la intempèrie-UV i el reforç necessari per sobreviure al cicle de temperatura, l'entrada d'humitat i l'estrès mecànic. "A l'aire lliure" tampoc és una condició, i blindats i impermeables no són respostes intercanviables. L'exposició UV impulsa la química de la jaqueta, l'aigua estancada o la condensació impulsa el segellat i la protecció d'entrada, el risc d'impacte mecànic i de rosegadors impulsa l'armadura, i el rang de temperatura impulsa tant l'elecció del material com la qualificació amb què s'ha provat el conjunt. Especifiqueu les condicions que veurà el muntatge i deixeu que la construcció segueixi.

Els límits mecànics pertanyen a la mateixa línia, que els números propis del conjunt. Les xifres de tensió de tracció indicades per al cable tronc de la planta-exterior no es transfereixen a un conjunt connectoritzat curt, els paràmetres limitants del qual són la capacitat de tracció del cable de cua i la força de retenció del connector de l'extrem acabat. Sol·liciteu tots dos a la fitxa de dades de la construcció específica que esteu demanant i els demaneu per al SKU en lloc de per a la família de productes.

Telcordia GR-326-CORE és la credencial més citada i més mal aplicada d'aquesta categoria de producte. Estableix requisits genèrics per als connectors utilitzats per unir fibres òptiques monomode i per als conjunts de ponts fets a partir d'aquestes (Telcordia). Els connectors que es poden muntar al camp estan coberts per separat sota el GR-1081 i els productes de neteja de connectors sota el GR-2923.

El document que es cita amb més freqüència al seu costat es cita incorrectament.GR-1435-CORE és "Requisits genèrics per a connectors òptics de fibra múltiple", que significa multifibra, no multimode.S'adreça a connectors multi-fibra com ara conjunts d'estil MPO-, i el seu tema segueix sent un mode-únic. Una gran quantitat de literatura de proveïdors el transcriu com a homòleg multimode del GR-326 i els compradors hereten l'error a les seves pròpies RFQ. Si un proveïdor ofereix documentació GR-326 per donar suport a una cua de fibra òptica multimode, la resposta correcta és no demanar GR-1435. Cal reconèixer que cap document de Telcordia GR d'aquesta família cobreix el producte i, en canvi, especificar l'acceptació dels graus de rendiment IEC i de les dades de proves per lots.

La prova de qualificació i la prova de lliurament no són el mateix document

Un informe de qualificació GR-326 descriu un disseny de connector que va sobreviure a un règim de prova; no diu res sobre l'arribada del rodet el mes que ve. La norma ISO 9001 certifica que un procés de fabricació està documentat i controlat, no que cap lot compleixi una especificació òptica, i CE i RoHS són declaracions d'accés al mercat i de substàncies. El que descriu el vostre enviament és un registre de prova vinculat al vostre lot, que indica el mètode de mesura, la longitud d'ona, la base de la mostra i l'identificador del lot. Demaneu la qualificació de tercers quan aproveu un disseny de connector en un estàndard de xarxa. Demaneu registres de lots quan accepteu el lliurament d'una comanda de fibra òptica. Confondre els dos és com els compradors acaben amb un certificat impressionant i un rodet no verificable.

Els mateixos nou camps produeixen requisits òptics i mecànics materialment diferents depenent d'on aterri el producte. Les dues columnes següents són una especificació inicial il·lustrativa derivada dels supòsits indicats, no un requisit universal.

Els supòsits i com produeixen la qualificació.La columna GPON suposa un pressupost PON de classe B+ de 28 dB, un divisor 1:32 que consumeix aproximadament 17,5 dB, uns 5 dB de pèrdua de fibra i empalmament i dos parells de connectors aparellats. Això deixa diversos dB sense assignar, de manera que el grau C és suficient i especificar el grau B compra un marge que l'enllaç no necessita. La columna del centre de dades suposa un pressupost de canal proper a 2,6 dB a la velocitat i abast previst, aproximadament 1,0 dB de pèrdua de fibra i empalmament, 0,6 dB com a marge d'enginyeria i quatre parells aparellats que comparteixen els 1,0 dB restants. Això permet 0,25 dB per parell com a mitjana, que el grau C consumiria completament sense marge, mentre que la mitjana de 0,12 dB del grau B deixa espai per a l'envelliment i el re{15}}aparellament. Canvieu la proporció de divisió, el recompte de parells o el marge reservat i la recomanació de qualificació canvia amb això. La nota és una sortida del pressupost, no un atribut de l'aplicació.

Per la nostra banda, els nou camps s'assignen als passos de producció que deixen registres: verificació de fibres i virolles entrants, clivage i neteja, muntatge de connectors amb curat-controlat de temperatura, programes de polit separats per a UPC i APC, inspecció facial-automàtica i proves òptiques per a la pèrdua d'inserció, pèrdua de polarització i continuïtat de la longitud final de la campana, la continuïtat final de la polaritat. Quin d'aquests registres val la pena exigir depèn del desplegament i de les diferències pràctiques entre ellsEntorns FTTH, ODF i centres de dadesdecidiu si necessiteu dades per-element o una estadística per lots.

Escriu les nou línies. Indiqueu el mètode de mesura i el grau d'atenuació per separat del requisit de pèrdua de retorn a la línia 4, indiqueu l'any d'edició i la regla d'acceptació reguladora a la línia 5, feu que el tipus polit sigui una declaració de canal-ample en lloc d'una per-element, calculeu la longitud des del recinte i requereixi xifres de tracció i retenció per a la SKU en lloc de per a la família. Només això elimina la majoria de les disputes de lliurament que genera aquesta categoria de productes.

Per la resta, demaneu documents més que garanties. Disponible amb una comanda: fulls de dades, registres de proves per-article o per-lot amb el mètode de mesura indicat, informes de pèrdua d'inserció i de retorn, llistes d'embalatge i certificats de conformitat. Tu potssol·liciteu una mostra provada amb la vostra pròpia especificació de nou-línia, amb el seu registre de prova per lots. Envieu els nou camps i respondrem en el mateix format, incloses les línies que tornaríem a reprimir. Les opcions d'especificacions completes i els camps de personalització es troben a la llistapàgina del producte de fibra òptica.
