Ens fan molt aquesta pregunta:"Ens hem de quedar amb connectors LC o canviar a MTP/MPO per a l'expansió del nostre centre de dades?"I sincerament, la resposta gairebé mai no és una simple-ni-l'altra-elecció.

Aquí hi ha el que-la major part de la confusió prové d'informació incompleta. És possible que llegiu que MTP/MPO ofereix "12 vegades la densitat" i penseu, genial, entrem-hi-tots-hi. Però aleshores us adoneu que els vostres commutadors existents utilitzen interfícies LC, els vostres tècnics estan formats sobre la terminació de LC i, de sobte, esteu mirant una configuració híbrida de la qual ningú us va advertir.

O potser heu fet les matemàtiques sobre els costos dels components i els cables LC semblen més barats per fibra. És cert. Però vau tenir en compte les 6 hores de mà d'obra d'instal·lació per cada 48 connexions LC enfront de 20 minuts per al tronc MTP equivalent? Aquí és on la imatge del cost real es posa interessant.

Aquesta guia explica els punts de decisió reals-no les coses teòriques "aquí és cada connector" que podeu trobar a la Viquipèdia. Suposem que ja coneixeu els fonaments bàsics. El que probablement necessiteu és claredatquan cada tecnologia té sentit financer, on apareixen els costos ocults, i com evitar els errors que hem vist cometre altres equips.

L'equació de costos de la qual ningú parla

Comencem pels números, perquè aquí és on la majoria de les converses de planificació s'enganxen o es desvien.

El preu dels components explica una història enganyosa. Sí, un cable troncal MTP de 12 fibres pre-terminat costa més de sis cables de connexió LC dúplex que cobreixen el mateix nombre de fibres. De vegades 2-3 vegades més. Si us atureu aquí, LC sembla el guanyador evident.

Però el cost dels components sol ser només un 15-25% del cost total del projecte de cablejat. La resta? Mà d'obra, espai de bastidor, infraestructura de gestió de cables i manteniment continu. Aquí és on la comparació gira.

Un costat--per a un desplegament de 1.000 fibres:(Aquestes xifres es basen en els preus típics del mercat nord-americà i els temps d'instal·lació que hem seguit en diversos projectes. Les vostres xifres poden variar, però les ràtios solen mantenir-se).

Fonts de dades: Taxes laborals basades en enquestes d'instal·ladors BICSI 2023-2024; els costos de l'espai del bastidor dels punts de referència de col·locació de l'Uptime Institute; preus dels components a partir de les cotitzacions agregades del distribuïdor.

La cosa per emportar no és "MTP/MPO sempre guanya". És aixòel punt d'encreuament passa al voltant de 400-500 fibres. Per sota d'això, el menor cost dels components de LC pot compensar la diferència laboral. Per sobre d'això, l'eficiència de la instal·lació i els avantatges de densitat de MTP/MPO es compensen ràpidament.

La nostra presa:Hem vist com es cremen equips centrant-se massa en les cotitzacions inicials. Un client va estalviar 15.000 $ en components amb tot-LC, després va gastar 40.000 $ més en la instal·lació i es va quedar sense espai al bastidor sis mesos després. L'opció "més barata" els va costar un gabinet addicional i un cap de setmana de recàrrega d'emergència. Planifica on seràs d'aquí a 3 anys, no només on ets avui.

Com sembla realment "alta densitat".

Nombres com "Millora de la densitat 12x" s'escampen molt. Això és el que això significa a la pràctica.

Agafeu un panell de connexió estàndard 1U. Amb els adaptadors dúplex LC, podeu adaptar-vos a 48 ports, que us ofereixen 96 connexions de fibra. Bastant dens segons els estàndards tradicionals. Ara canvieu aquests adaptadors LC per interfícies MTP-24. El mateix espai 1U, però ara cada port gestiona 24 fibres en lloc de 2. Això són 1.152 connexions de fibra a la mateixa unitat de bastidor.

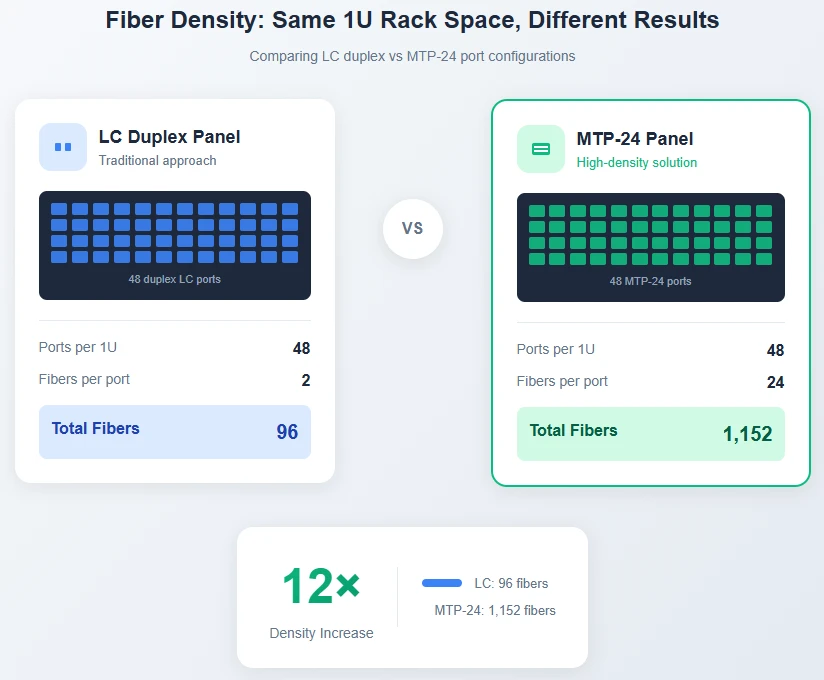

Figura 1: el mateix espai de bastidor 1U ofereix una capacitat de fibra molt diferent. La configuració MTP-24 aconsegueix 12 vegades la densitat de connexió del dúplex LC.

Això és més important en entorns on l'espai del bastidor és restringit o és car. Les instal·lacions de col·locació que cobren 800 $-1.500 per unitat de bastidor mensuals fan que la densitat sigui una palanca de costos directes. Els centres de dades empresarials amb empremtes fixes s'enfronten a la mateixa pressió des d'un angle diferent: cada unitat de bastidor consumida pel cablejat és una que no podeu utilitzar per a la computació.

Però la densitat comporta els seus propis reptes. Quan falla una connexió MTP-24, 24 fibres cauen simultàniament en lloc de 2. La resolució de problemes requereix eines i habilitats diferents. La neteja d'una cara extrem de 24 fibres és més complicada que la neteja d'una sola virola LC. Aquests no són motius per evitarcablejat de fibra{0}}d'alta densitat-són motius per planificar-ho correctament.

Per què la majoria dels centres de dades acaben utilitzant tots dos

Aquí hi ha alguna cosa que els materials de màrqueting no destaquen: la majoria dels centres de dades moderns no trien entre LC i MTP/MPO. Utilitzen una arquitectura de cablejat estructurat que aprofita cada tecnologia on té sentit.

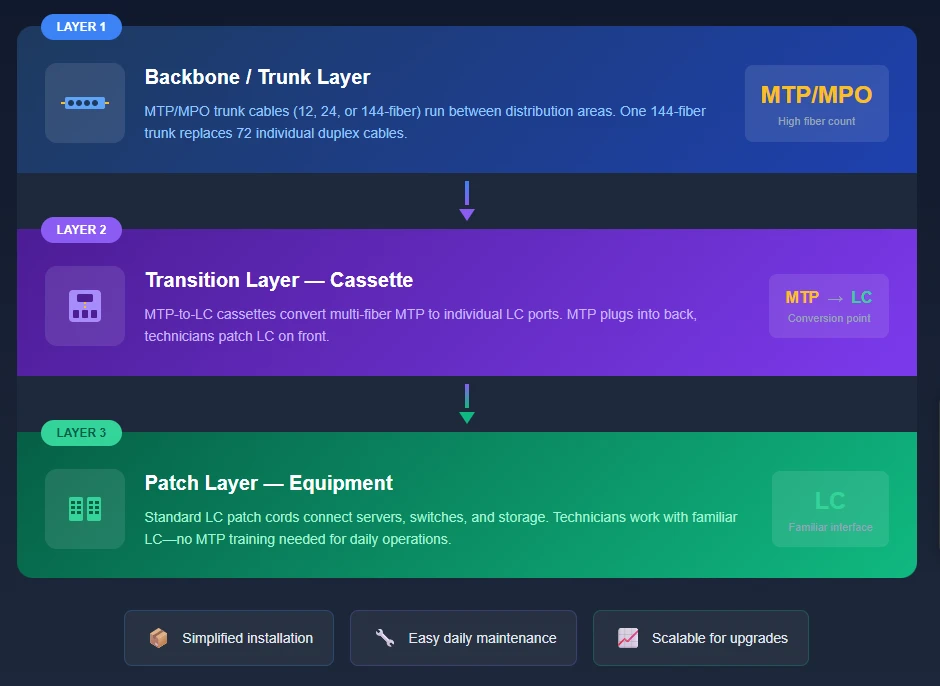

Figura 2: Arquitectura híbrida de tres-capes - densitat MTP/MPO per a la columna vertebral, cassets per a la transició, accessibilitat LC per a l'aplicació de pedaços.

La capa de la columna vertebralutilitza cables troncals MTP/MPO-normalment 12, 24 o 144-conjunts de fibra-que s'executen entre els marcs de distribució principals i les ubicacions-de-la part superior del bastidor. Un tronc MTP de 144 fibres substitueix el que d'altra manera serien 72 cables dúplex individuals. L'estalvi de la via del cable només és substancial, i la instal·lació es converteix en qüestió de connectar conjunts preterminats en lloc d'estirar i acabar desenes de cables individuals.

La capa de transicióés on MTP es troba amb LC. Els mòduls de casset-petits recintes amb ports MTP a la part posterior i ports LC a la part frontal-s'asseuen dins dels panells de connexió de fibra. El maleter MTP es connecta a la part posterior; els tècnics treballen amb connexions LC estàndard a la part frontal. Aquest és el pont que fa que l'enfocament híbrid sigui pràctic.

La capa de pegatés tot LC. Les NIC de servidor, els HBA d'emmagatzematge i la majoria de ports de commutació utilitzen transceptors amb interfície LC-. Les persones que fan moviments, afegeixen i canvis--dia a dia funcionen amb cordons de connexió LC coneguts. No cal que sàpiguen ni els importa que la columna vertebral darrere del casset és MTP/MPO-només veuen els ports LC.

La nostra presa:El casset és l'heroi no reconegut de la infraestructura moderna de fibra. Us permet capturar la densitat i els avantatges d'instal·lació de MTP/MPO per a llargues tirades, alhora que preserva l'accessibilitat de LC per a les connexions que canvien amb freqüència. Si esteu construint una infraestructura nova, comenceu la planificació des del casset cap a l'exterior-quins recomptes de fibra necessiteu a cada bastidor? Això impulsa les especificacions del vostre tronc i els requisits del vostre port LC.

Polaritat: l'error que costa els caps de setmana

Si hi ha un tema on hem vist els problemes més evitables, és la gestió de la polaritat en sistemes MTP/MPO.

Amb les connexions LC, la polaritat és senzilla-que coincideix Tx amb Rx. Fes-ho malbé i intercanvies les dues fibres. Triga 30 segons. Amb 12 o 24 fibres en un únic connector, les matemàtiques es compliquen. L'estàndard TIA-568 defineix tres mètodes de polaritat, i barrejar-los no només fa que un enllaç falli, sinó que pot barrejar diversos parells de fibres d'una manera realment dolorosa de diagnosticar.

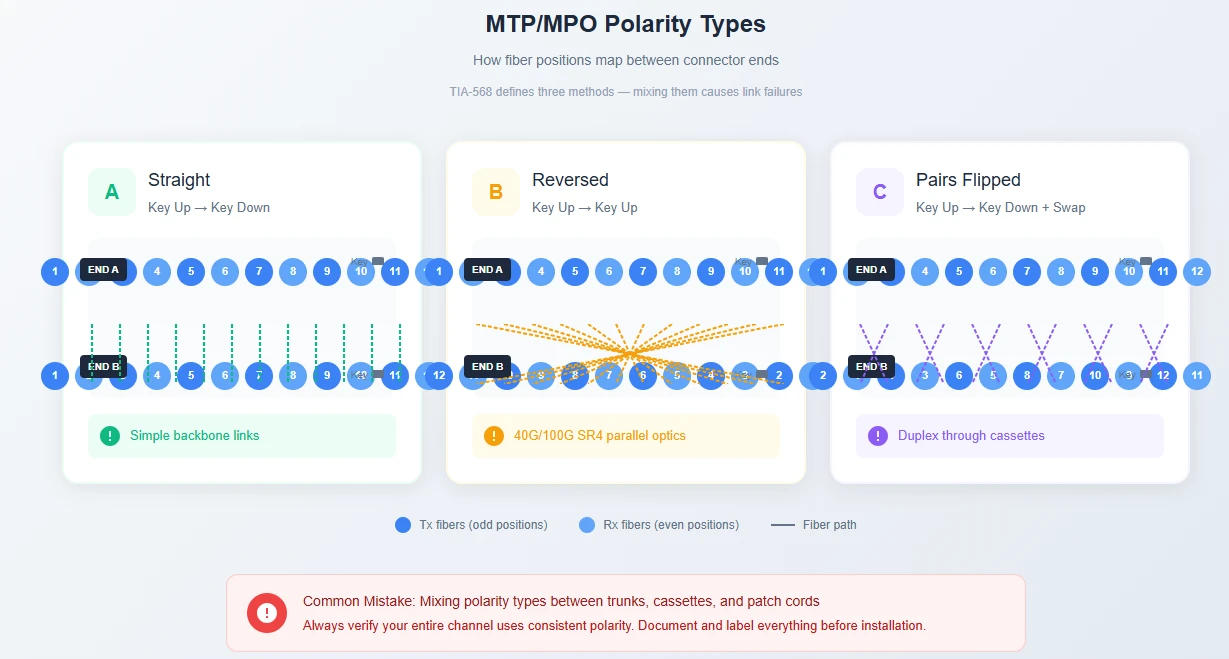

Figura 4: Mètodes de polaritat MTP/MPO - El mapatge de la posició 1 determina l'alineació Tx/Rx. El tipus B (invertit) és el més comú per a l'òptica paral·lela.

La solució no és complicada-només requereixplanificar abans de fer la comanda. Documenteu el vostre esquema de polaritat. Assegureu-vos que els vostres cassets, baguls i cables de connexió segueixin el mateix mètode. Etiqueta-ho tot. I proveu-lo amb un verificador capaç d'-MPO abans de publicar-lo, no després que algú informi d'un error d'enllaç.

TIA-568.3-D especifica que els cables de prova s'han de verificar amb una pèrdua de 0,3 dB o millor. Si veieu números més alts o resultats inconsistents entre les posicions de la fibra, la polaritat és el primer que cal comprovar. ^[1]

-Prova de futur: què signifiquen 400G i 800G per al vostre cablejat

Si avui estàs construint una infraestructura que ha de durar entre 5 i 7 anys, el full de ruta 400G i 800G és important.

Aquesta és la trajectòria: l'òptica paral·lela 100G (SR4) utilitza 8 fibres amb connectors MTP-12. 400G DR4 utilitza el mateix enfocament de 8 fibres. Però els desplegaments 400G SR8 i 800G es traslladen a connectors MTP de 16 fibres per a un recompte de carrils més alt.

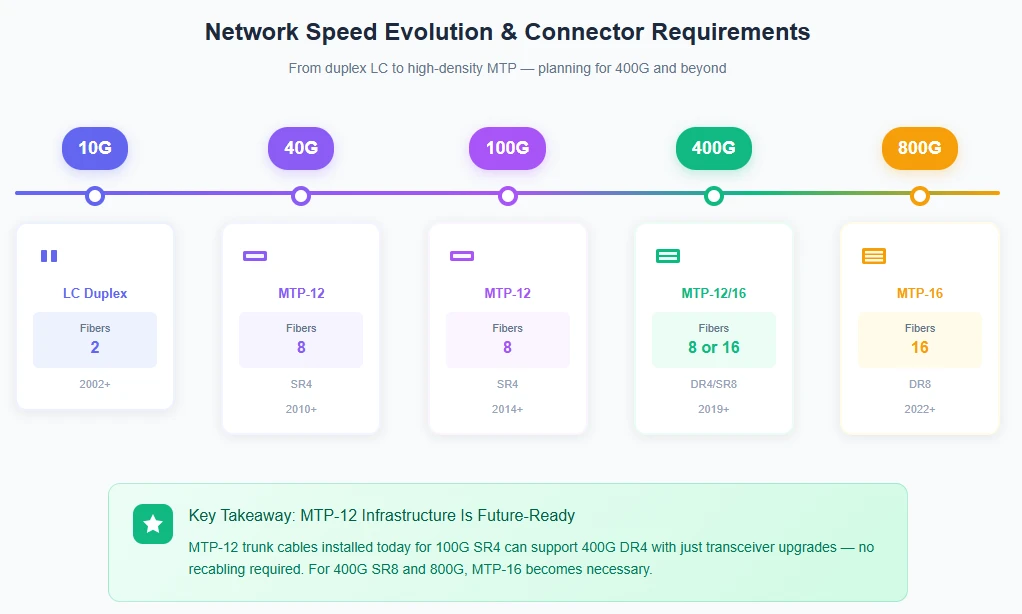

Figura 3: Evolució de la velocitat de la xarxa i requisits de connector corresponents. La infraestructura MTP-12 admet actualitzacions mitjançant 400G DR4; MTP-16 permet 400G SR8 i 800G.

La implicació pràctica: la infraestructura troncal MTP/MPO que instal·leu avui per a 100 G pot gestionar 400 G DR4 amb només actualitzacions del transceptor-no cal remuntar. Aquest és un avantatge important respecte a les arquitectures només LC-, que requeririen afegir recomptes de fibra per admetre òptiques paral·leles a aquestes velocitats.

Per als clústers d'IA i ML, això ja és rellevant. Les interconnexions entre GPU-a-GPU estan impulsant l'adopció de 400G ara, amb 800G a l'horitzó proper. Si el vostre full de ruta inclou una densitat de càlcul seriosa,cablejat de fibra{0}}d'alta densitatamb MTP/MPO no és opcional-és apostes de taula.

Prova: no us salteu aquesta part

Provar els enllaços MTP/MPO no és el mateix que provar els enllaços LC, i la diferència no és només acadèmica.

tupotprova els enllaços MTP amb cables de ruptura i un provador dúplex estàndard. Connecteu la ruptura a l'extrem MTP, proveu cada parell de fibres individualment amb el vostre OLTS, repetiu-ho per a totes les posicions. Per a un connector de 12 fibres, això són 6 cicles de prova per extrem. Multipliqueu per cada connexió de la vostra instal·lació, afegiu temps de configuració per als cables de referència i esteu mirant un procés de prova que triga entre 5 i 10 vegades més del que necessita.

Els provadors específics de MPO-moderns (com el Fluke MultiFiber Pro) escanegen totes les posicions de la fibra simultàniament. La guia de proves IEC TR 61282-15 ara recomana provadors amb interfícies MPO natives exactament per aquest motiu-l'estalvi de temps és espectacular i s'elimina el pas propens a errors de la gestió de múltiples connexions d'interrupció. ^[2]

Proveu-ho tot després de la instal·lació, abans de posar els enllaços en producció. Els errors de contaminació i polaritat són molt més fàcils de solucionar quan els bastidors no estan en funcionament i l'equip d'operacions no respira pel coll.

Encertar els components

No tots els connectors MTP/MPO es creen iguals. El connector MPO estàndard (segons IEC 61754-7) existeix des de la dècada de 1990. MTP-Versió de marca registrada d'US Conec: afegeix diverses millores importants per als modernscablejat de fibra{0}}d'alta densitat:

Disseny de virola flotantmillora l'alineació del contacte físic, especialment important a mesura que afegiu més fibres

Pinces metàl·liques(en comparació amb el plàstic en MPO genèric) redueix el trencament del pin durant els cicles d'aparellament repetits

Toleràncies de fabricació més estrictesofereixen una pèrdua d'inserció més baixa i més coherent-les especificacions típiques són 0,15-0,35 dB per a MTP de baixa pèrdua enfront de. 0.25-0.50 dB per a MPO estàndard

MTP i MPO són ​​físicament compatibles-pots associar un connector MTP a un MPO genèric sense problemes. Però per a la infraestructura crítica, la diferència de rendiment justifica la prima.

A l'hora d'aprovisionar-seconnectors de fibra òpticai muntatges, busqueu proveïdors que proporcionin informes de prova individuals per a cada cable. Les afirmacions genèriques "compleix les especificacions" són menys útils que els valors mesurats reals. Voleu veure les dades de pèrdua d'inserció que mostren quines fibres específiques arriben a quins números-és com detecteu els problemes abans que arribin al vostre lloc d'instal·lació.

Pràctiques d'instal·lació que eviten les devolució de trucades

Alguns detalls d'instal·lació importen de manera desproporcionada:

La neteja ho és tot.Una partícula de pols d'1-micra en una virola LC d'una sola fibra afecta una connexió. La mateixa partícula en una virola MTP-24 pot degradar diversos nuclis de fibra simultàniament. Inspeccioneu sempre les cares extrems amb un telescopi de fibra (augment mínim de 200x) i netegeu amb les eines adequades abans de cada aparellament. Els pocs minuts addicionals per connexió estalvien hores de resolució de problemes més tard.

Respecteu el radi de curvatura.La regla de 10 -diàmetre-exterior s'aplica tant als cables LC com MTP/MPO. Les corbes més estretes augmenten la pèrdua d'inserció i poden provocar microfractures que es mostren com a fallades intermitents mesos després de la instal·lació. Utilitzeu gestors de cables adequats-gestors verticals, guies horitzontals-que mantinguin el radi al llarg del camí.

Relaciona correctament els gèneres.Els connectors MTP/MPO vénen en configuracions mascle (amb pins de guia) i femella (amb forats). Els ports dels equips sempre són mascles, de manera que els cables que es connecten a l'equip necessiten extrems femelles. Les connexions troncal-a-de troncal normalment utilitzen-a-mascle amb un adaptador-femella a-. Forçar els danys de gènere que no coincideixen els pins de guia-i substituir els connectors danyats en conjunts-preterminats és car.

Tapa-ho tot.Els taps de pols existeixen per un motiu. Tots els connectors que no s'utilitzen activament s'han de tapar. És un hàbit senzill que evita la font més comuna de problemes de connexió.

Aleshores, què hauríeu de fer realment?

En lloc d'oferir una conclusió genèrica "depèn", aquí teniu un marc de decisió pràctic basat en els paràmetres que realment impulsen l'elecció.

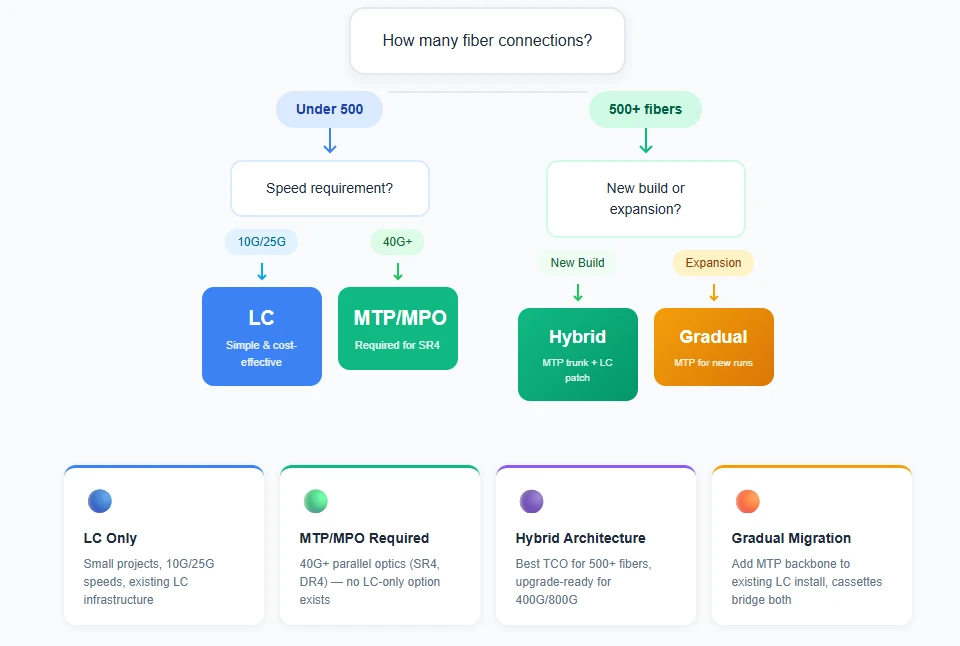

Figura 5: El marc de decisió - coincideix amb els paràmetres del projecte amb l'enfocament de cablejat adequat.

El diagrama de flux captura els punts clau de decisió, però aquí hi ha la lògica que hi ha darrere: el recompte de connexions estableix la línia de base (l'encreuament de TCO es produeix al voltant de 400-500 fibres), els requisits de velocitat poden anul·lar aquesta línia de base (les òptiques paral·leles 40G+ requereixen MTP/MPO independentment de l'escala) i el tipus de projecte afecta l'estratègia d'implementació (les noves compilacions es poden optimitzar des de zero).

La resposta correcta depèn dels vostres números específics-recompte de connexions, requisits de velocitat, limitacions d'espai del bastidor i costos laborals. Executeu la vostra pròpia anàlisi de TCO amb pressupostos reals. Per obtenir orientació sobre les especificacions dels components i els muntatges personalitzats,contacteu amb l'equip professional d'EVOLUXper ajudar-vos a fer coincidir els productes amb els vostres requisits de desplegament particulars.

Pensament final:La infraestructura de cablejat sol tenir una vida útil de 10-15 anys. Les decisions tecnològiques que preneu avui seran compatibles amb equips que encara no existeixen. Creeu més capacitat de la que creieu que necessiteu: el cost incremental d'un recompte de fibra més alt ara és molt més baix que el cost de recàrregament posterior.

Referències

[1] TIA-568.3-D, estàndard de cablejat i components de fibra òptica. Associació de la indústria de les telecomunicacions, 2016.

[2] Fluke Networks, "Multi-fibre Push On (MPO) Connectors", Referència tècnica. https://www.flukenetworks.com/expertise/learn-about/multi-fibre-push-mpo-connectors

Nota sobre les dades:Les xifres de costos d'aquest article són estimacions basades en les condicions del mercat dels EUA i els àmbits típics del projecte. Els costos reals varien segons la regió, el proveïdor i les especificitats del projecte. Les especificacions de pèrdua d'inserció i pèrdua de retorn representen dades típiques del fabricant; verificar sempre amb les fitxes de dades actuals abans del disseny final. La taula de comparació de costos presenta escenaris representatius-la vostra situació específica pot variar segons les tarifes de mà d'obra locals, els costos de les instal·lacions i els preus dels proveïdors.
