Guia del cable de fibra MPO-12: usos, polaritat, MPO-8 vs LC

Si esteu avaluant un cablejat de fibra d'alta-densitat per a una xarxa troncal de centre de dades o una planta de cablejat estructurat, el cable de fibra MPO-12 serà una de les primeres opcions de la vostra llista. Els connectors MPO empaqueten diverses fibres en una sola virola, i la variant de 12 fibres ha estat un pilar del cablejat del centre de dades empresarial durant més d'una dècada. Però "popular" no sempre vol dir "òptim". Molts transceptors moderns d'òptica paral·lela utilitzen només 8 fibres, la qual cosa significa que un disseny Base-12 pot deixar quatre fibres inactius en aquests enllaços específics.

Aquesta guia cobreix què és realment un cable MPO-12, on encara té molt sentit pràctic, com funcionen la polaritat i el gènere del connector i com decidir si MPO-12, MPO-8 o dúplex.Connectors LCsón l'adequat per al vostre proper projecte.

Què és un cable de fibra MPO-12?

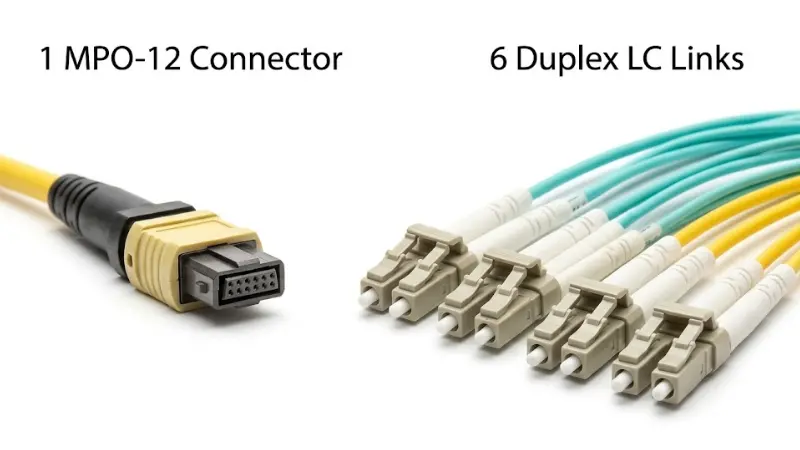

Un cable de fibra MPO-12 és un conjunt de múltiples fibres que acaba amb 12 fibres òptiques en una solaConnector MPO. L'avantatge bàsic és la densitat: una interfície compacta substitueix fins a sis cables de connexió dúplex. Aquesta consolidació és la raó per la qual el cablejat basat en MPO-domine els enllaços troncals estructurats als centres de dades mitjans-a-grans, on la gestió de centenars de ponts dúplex individuals seria poc pràctic.

En comparació amb un dúplex estàndardCordó de connexió LC, un tronc MPO-12 està dissenyat per a l'agregació - que transporta moltes fibres a través d'un sol camí i les trenca en cassets o panells adaptadors més a prop de l'equip. Si el vostre entorn només necessita un enllaç de dos-punts de fibra-a-punts, un cable LC dúplex és més senzill i més barat. MPO-12 guanya el seu lloc quan importa el recompte de fibres, la densitat de la safata de cables o la velocitat de desplegament.

També veureu el terme MTP utilitzat juntament amb MPO. MTP és un connector de marca registrada,-especificació superior fabricat per US Conec que és totalment compatible amb el factor de forma genèric MPO. Per a les decisions de compra, el que importa és que el connector compleixi els vostres requisits de pèrdua d'inserció-i devolució-, no quina etiqueta apareix a la carcassa.

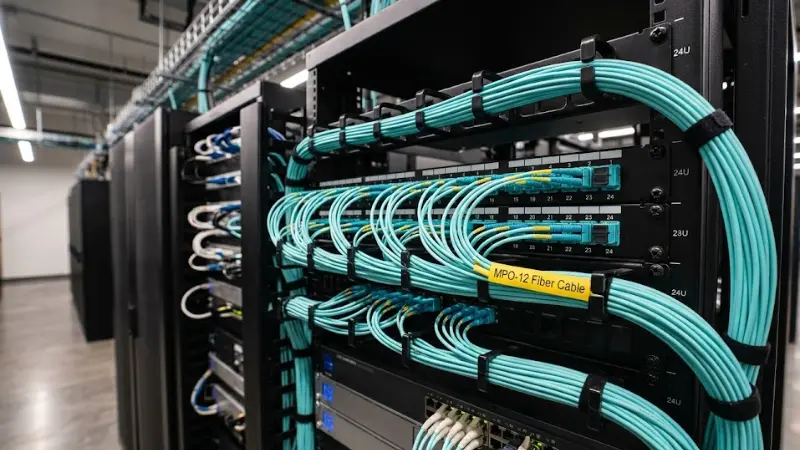

On MPO-12 encara té un fort sentit pràctic

El cablejat MPO Base-12 està lluny de ser obsolet, però el seu punt dolç s'ha reduït a mesura que la indústria ha adoptat òptica paral·lela de 8 fibres. Aquí és on MPO-12 segueix sent una bona opció:

•

• Consolidació de backbone per a aplicacions dúplex.

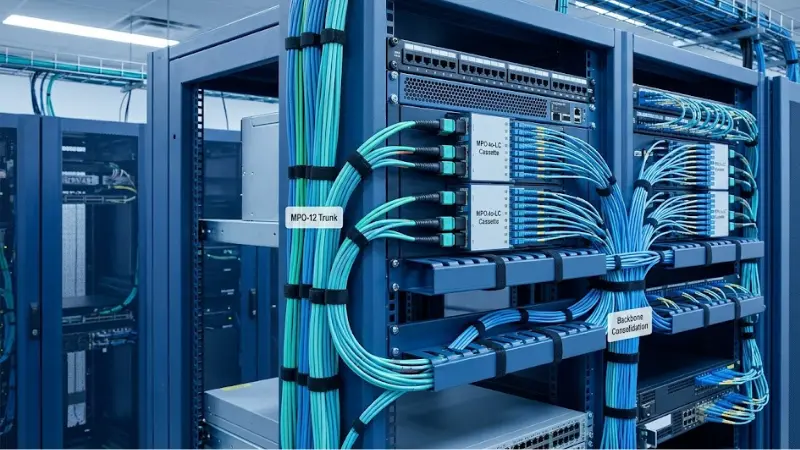

• En dissenys de cablejat estructurat que agreguen diversos enllaços dúplex de 10G en un sol tronc, els conjunts MPO de 12 fibres es connecten aMPO-a-cassets LCque es distribueix a sis ports LC dúplex. Aquest segueix sent un dels patrons de desplegament més habituals als centres de dades empresarials.

•

• Entorns abandonats amb infraestructura Base-12 existent.

• Si la vostra instal·lació ja fa servir troncs de fibra de 12-, cassets i panells de connexió, quedar-vos amb MPO-12 per a l'expansió evita el cost i la complexitat d'una rearquitectura completa. Els cables de connexió de conversió o els cassets híbrids poden connectar troncs Base-12 amb ports d'equip de 8 fibres quan sigui necessari.

•

• Escenaris de ruptura i migració.

• AnCable d'interrupció MPO-a-LCpermet que un únic tronc de 12-fibra servir fins a sis connexions dúplex individuals - útils quan necessiteu connectar equips dúplex 1G o 10G heretats a una zona de pegats d'alta densitat.

Fluke Networks ho assenyalaHistòricament, la connectivitat MPO de 12 fibres ha estat una opció popular per consolidar el cablejat troncal dúplexal centre de dades, especialment en entorns Ethernet 10G on els cassets MPO-a-LC van fer la transició de troncs de 12 fibres a sis ports dúplex.

Quan MPO-12 no és el millor?

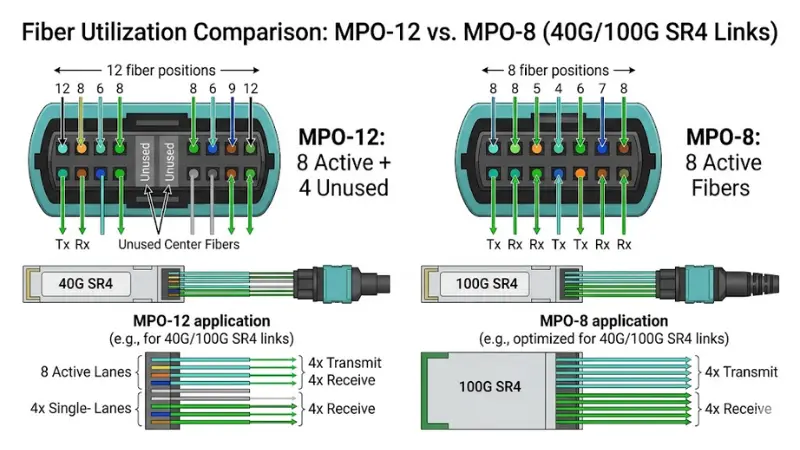

La principal limitació de MPO-12 es mostra en enllaços d'òptica-paral·lel. Tant els transceptors 40GBASE-SR4 com 100GBASE-SR4 utilitzen 8 fibres: quatre transmeten i quatre reben. Quan connecteu un transceptor de 8 fibres a un tronc de 12 fibres, les quatre fibres centrals es troben sense utilitzar. A través de centenars d'enllaços, això s'afegeix a una capacitat important de fibra malgastada.

Fluke Networks explica que aquesta ineficiència és exactament el queva impulsar la indústria a desenvolupar la connectivitat MPO de 8 fibres (Base-8).com a solució dedicada per a desplegaments d'òptica-paral·lel 40G i 100G. Si esteu dissenyant un teixit nou al voltant dels transceptors SR4 o DR4 i no necessiteu compatibilitat amb una planta de Base-12 existent, una arquitectura MPO-8 utilitzarà la fibra de manera més eficient i escalarà de manera més neta fins a 400G.

MPO-12 vs. MPO-8 vs. LC: un marc de decisió

Trieu MPO-12 siEsteu ampliant una planta de Base-12, consolidant els troncs dúplex o implementant arquitectures amb gran intensitat on els troncs de 12 fibres alimenten cassets LC.

Eviteu MPO-12 siesteu construint un teixit d'òptica-paral·lel veritable al voltant de transceptors de 8 fibres i no teniu cap infraestructura de Base-12 heretada per adaptar-se. En aquest escenari,Cablejat MPO-8oferirà una millor utilització de la fibra i una ruta d'actualització més neta a 400G i més enllà.

Com funciona un connector MPO-12?

Un connector MPO disposa les fibres en una fila lineal dins d'una-ferrula modelada amb precisió. A la versió de 12 fibres, les 12 fibres s'asseuen en una sola fila, subjectes a toleràncies d'espai ajustades que permeten una pèrdua d'inserció inferior a 0,5 dB per parell aparellat quan es netegen i s'alineen correctament.

Connectors mascle vs femení

Els connectors MPO són ​​masculins (amb pins d'alineació) o femenins (sense pins). Les clavilles d'un connector masculí s'insereixen als forats corresponents d'un connector femella per garantir una alineació precisa del nucli-a-del nucli. L'equip actiu - commutadors, transceptors, targetes de línia - gairebé sempre utilitza un port MPO masculí (fixat). Això vol dir que qualsevol cable connectat directament a l'equip ha de ser femella (sense fixar) per acoblar-se correctament i evitar danyar els pins del transceptor. Aquest detall és fàcil de passar per alt durant l'adquisició i és una font habitual d'errors de camp.

Orientació i posició clau 1

Cada connector MPO té una clau (una cresta elevada a la carcassa) i un punt blanc o una marca que indica la posició 1 de la fibra. L'orientació correcta de la tecla - tecla cap amunt vs. tecla cap avall - determina com es mapegen les posicions de la fibra a través d'una connexió acoblada. Ignorar l'orientació durant la comanda o la instal·lació és una de les maneres més ràpides de crear un desajust de polaritat.

Polaritat: el detall que provoca els errors més cars

La polaritat garanteix que cada fibra de transmissió es connecti a la fibra de recepció correcta a l'extrem més llunyà de l'enllaç. Fes-ho malament i el canal no s'il·luminarà - encara que tot sembli connectat físicament.

ElEstàndard ANSI/TIA-568.3-Edefineix tres mètodes de polaritat primària per als sistemes MPO - Mètode A, Mètode B i Mètode C - més dos mètodes universals més nous (U1 i U2) introduïts a la revisió de 2022. Cada mètode especifica una combinació diferent de tipus de cable troncal (tipus A, B o C), orientació de l'adaptador i estil de cable de connexió per mantenir la continuïtat de transmissió-per-rebre a través de l'enllaç.

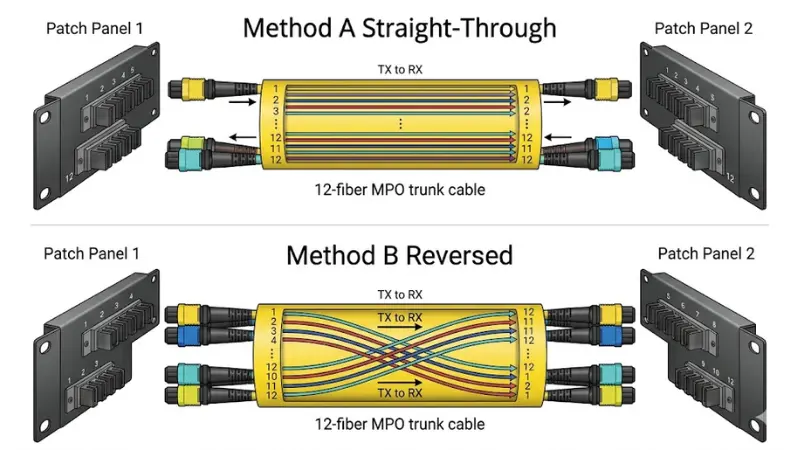

A la pràctica, el mètode A i el mètode B són els més utilitzats. El mètode A utilitza un tronc-directe amb adaptadors de clau-amunt/tecla-avall, mentre que el mètode B utilitza un tronc invertit amb adaptadors de clau-amunt/tecla-amunt. La regla crítica és la següent: trieu un mètode per a tot el projecte i comproveu-lo abans de fer cap comanda.

Els conjunts MPO-preterminats normalment es creen per encàrrec i sovint no es poden-retornar. Fluke Networks adverteix que la confusió de polaritat sovint condueix al descobriment de cables o cordons de connexió incorrectes només després de la instal·lació -, cosa que provoca retards en el projecte i costos de substitució. Invertir temps en documentació de polaritat durant el disseny és molt més barat que retreballar troncs instal·lats.

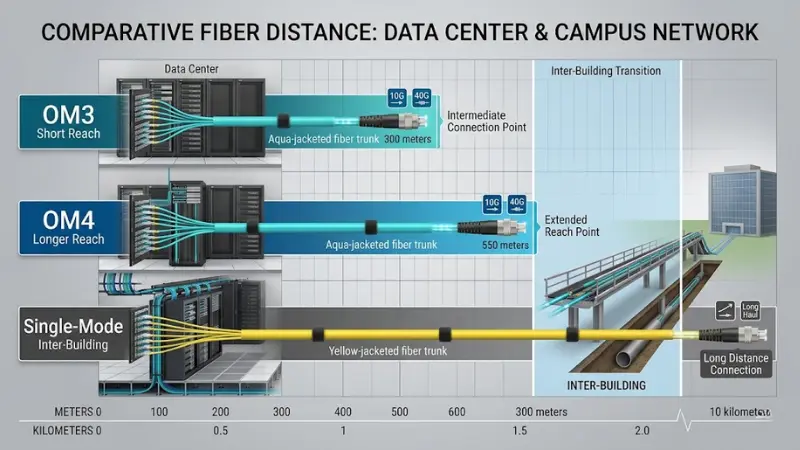

Escollint el tipus de fibra adequat: OM3, OM4 o mode-únic

El grau de fibra dins del cable MPO-12 determina fins a quin punt podeu empènyer un enllaç abans que la qualitat del senyal es degradi. Per als desplegaments multimode, la decisió normalment es redueix aOM3 contra OM4.

Segons els estudis de longitud del canal-del centre de dades publicats per Corning, aproximadament el 90-95% dels enllaços OM3 i OM4 desplegats als centres de dades operen a distàncies de100 metres o menys. Amb tarifes Ethernet estàndard, OM3 admet enllaços 10G de fins a 300 m i enllaços òptics-paral·lels 40G/100G de fins a 100 m. L'OM4 amplia aquests números a 550 m a 10G i 150 m a 40G/100G - un avantatge significatiu si les vostres distàncies entre files o entre-pavellons superen els 100 m.

Una directriu pràctica: si tots els vostres recorreguts multimode es queden molt per sota dels 100 m i sou sensibles al pressupost-, OM3 gestionarà còmodament 10G i 40G. Trieu OM4 quan necessiteu un abast més llarg, planifiqueu migrar a velocitats més altes o simplement vulgueu més marge contra la pèrdua de connectors i les addicions-de la ruta de cables al llarg del temps. Per a una comparació més profundatipus de fibra multimode, inclòs OM5, consulteu la nostra guia dedicada.

Per a distàncies més enllà del multimode, abasteu - enllaços entre edificis, connexions de metro o qualsevol recorregut que superi uns centenars de metres -fibra monomode-és l'opció clara. Hi ha disponibles 12 conjunts MPO-mode únic- i s'utilitzen cada cop més en entorns de pedaços en mode únic d'alta-densitat.

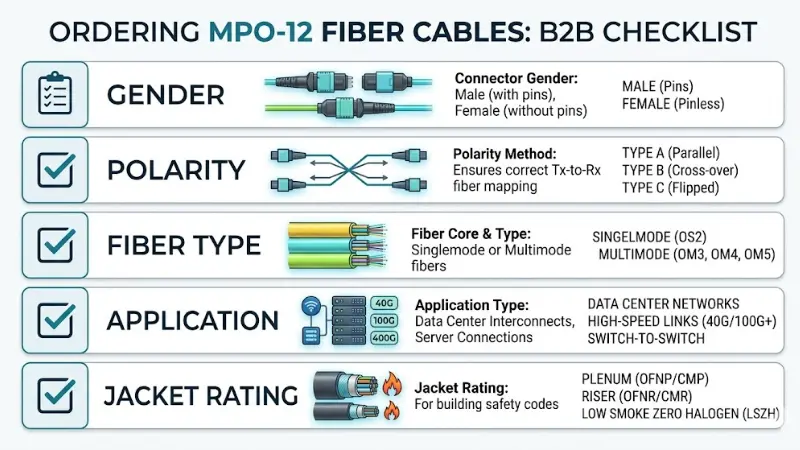

Llista de verificació de compra: cinc coses a confirmar abans de fer la comanda

Els cables MPO-12 solen ser muntats-personalitzats i no es poden retornar. Equivocar fins i tot un paràmetre pot suposar setmanes de retard. Confirmeu aquests cinc articles abans de fer una comanda:

1.

2. Gènere del connector a cada extrem.

3. Determineu quin extrem es connecta a l'equip actiu (necessita femella/sense fixar) i quin extrem es connecta a un panell de connexió o un adaptador de tronc (comproveu la configuració de pins de l'adaptador). Si els dos extrems s'acoblen amb adaptadors, és possible que necessiteu mascle-a-femella o-femella-depenent del tipus d'adaptador.

4.

5. Mètode de polaritat.

6. Verifiqueu si l'estàndard del vostre projecte és el mètode A, B, C, U1 o U2 segons ANSI/TIA-568.3-E. Assegureu-vos que el tipus de cable troncal, l'orientació de l'adaptador i els cables de connexió dúplex estiguin especificats per coincidir.

7.

8. Tipus i grau de fibra.

9. SeleccioneuOM3, OM4, o en mode-únic en funció de les distàncies d'enllaç, el tipus de transceptor i els plans de migració futurs.

10.

11. Tipus d'aplicació.

12. Esteu demanant un cable troncal (MPO-a-MPO), acable de ruptura/fanout(MPO-a-LC) o un conjunt de pedaços? Cadascun d'ells té requisits de mapes-de connectors i fibra diferents.

13.

14. Classificació de la jaqueta i medi ambient.

15. Confirmeu si necessiteu un revestiment amb classificació plena-(OFNP), classificació vertical-(OFNR) o LSZH segons els vostres codis de construcció i la ruta d'instal·lació. Aquest no és un detall per decidir després que arribi el cable.

Errors comuns i com evitar-los

MPO-12 per defecte per a cada enllaç nou

En els projectes de modernització o de zones abandonades, MPO-12 sovint és la trucada adequada. Però per a un teixit d'òptica paral·lel de camp veritable, avalueu siConnectivitat MPO de 8 fibreseliminaria les fibres malgastades i simplificaria el vostre camí cap a 400G.

Ordena només per recompte de fibra

Un "cable MPO de 12 fibres" no és una especificació completa. Sense confirmar el gènere, el tipus de polaritat, el grau de fibra i l'estil d'aplicació, correu el risc de rebre un conjunt que s'ajusti físicament, però que creï un error de polaritat o un desajust de gènere al lloc.

Descuidant la planificació de la ruptura

Si el vostre equip actiu utilitza ports LC dúplex, necessiteu una estratègia clara de separació - cassets, panells adaptadors o cables de distribució - entre la vostra columna vertebral MPO-12 i l'equip. Oblidar aquest pas porta a una improvisació d'última hora que soscava l'avantatge de densitat per al qual vau triar MPO en primer lloc.

Saltar la neteja del connector abans del primer ús

Les virolles MPO tenen 12 cares d'extrem-de fibra en un únic connector. Fins i tot una petita partícula de pols en una fibra pot augmentar la pèrdua d'inserció per sobre de les especificacions i provocar errors d'enllaç intermitents. Inspeccioneu i netegeu sempre els connectors MPO abans de l'aparellament, utilitzant un dispositiu especialEina de neteja MPO.

Preguntes freqüents

Pot MPO-12 suportar 40G i 100G?

Sí. 40GBASE-SR4 i 100GBASE-SR4 transmeten tots dos a través de 8 fibres, i un connector MPO-12 pot transportar aquestes 8 fibres actives (posicions 1-4 i 9-12 en una connexió estàndard). No obstant això, les quatre fibres centrals romanen sense utilitzar, per això es va desenvolupar Base-8 MPO com una alternativa més eficient per a aquestes aplicacions específiques.

MPO-12 és millor que MPO-8?

Cap dels dos és universalment millor. MPO-12 és l'opció més sòlida per a la consolidació de backbone dúplex i entorns amb infraestructura Base-12 existent. MPO-8 és més eficient per a enllaços òptics paral·lels (40G, 100G, 400G) que utilitzen de manera nativa 8 fibres. La millor arquitectura depèn de la combinació d'aplicacions i de la planta existent. Per a una comparació completa, consulteu el nostreGuia de fibra MPO/MTP.

Quina diferència hi ha entre MPO i MTP?

MPO (Multi-fibre Push On) és un estàndard de connector definit per IEC 61754-7. MTP és una marca d'US Conec per a un connector que compleix i supera l'estàndard MPO amb toleràncies més estrictes i un disseny de carcassa extraïble. Els connectors MTP són totalment compatibles amb els connectors MPO genèrics. En l'adquisició, el que més importa és que el connector compleixi les especificacions de pèrdua-d'inserció i pèrdua de retorn requerides per la vostra aplicació.

Necessito connectors MPO-12 mascle o femella?

Els ports d'equips actius (transceptors, targetes de línia) gairebé sempre són masculins (fixats). Qualsevol cable que es connecti directament a l'equip actiu hauria de ser femella (sense fixar) en aquest extrem. Per a les connexions troncal-a-a través d'un panell adaptador, necessitareu un connector fixat i un connector sense fixació per parell aparellat. Comproveu sempre el gènere de cada interfície del vostre enllaç abans de fer la comanda.

Puc trencar connectors MPO-12 a LC?

Sí. AnCable d'interrupció MPO-a-LCo un mòdul de casset MPO-a-LC pot ventilar un sol tronc MPO de 12-fibra en sis connexions LC dúplex. Aquest és un dels patrons de desplegament més habituals per connectar els backbones MPO a equips de port dúplexentorns de centre de dades{0}}alta densitat.

És millor l'OM3 o l'OM4 per a un cable MPO-12?

Per a la majoria d'execucions del centre de dades per sota dels 100 m, funcionaran tant OM3 com OM4. L'OM4 proporciona un marge d'abast addicional de - 150 m a 40G/100G en comparació amb els 100 m de l'OM3 - i un pressupost de pèrdues més gran, que pot importar en enllaços més llargs entre-fila o entre-sala. Si les vostres distàncies són curtes i el pressupost és un factor, OM3 és una opció fiable. Si voleu més marge o preveure actualitzacions de velocitat, OM4 val la pena la modesta prima. Veure el nostreComparació OM3 vs OM4per a especificacions detallades.

Quin mètode de polaritat he de triar per a MPO-12?

L'estàndard ANSI/TIA-568.3-E defineix els mètodes A, B, C, U1 i U2. El mètode A (recte-a través del tronc) i el mètode B (el tronc invertit) són els més comuns. Sovint es prefereix el mètode B per als enllaços òptics directes MPO-a-MPO-paral·lels, mentre que el mètode A combinat amb cassets modulars s'utilitza àmpliament en arquitectures de ruptura dúplex. La regla més important és estandarditzar un mètode a tot el projecte i verificar que tots els components - troncs, adaptadors i cables de connexió - coincideixen amb aquest mètode abans de la instal·lació.

MPO-12 segueix sent una bona opció per a nous desplegaments de centres de dades?

Depèn de la combinació d'aplicacions. Per a les empreses que implementen predominantment connexions dúplex de 10G amb cablejat estructurat, MPO-12 segueix sent una solució de backbone-eficaç i provada. Per a entorns d'hiperescala o núvol que es construeixen al voltant d'òptiques paral·leles de 100G i 400G, Base-8 MPO és cada cop més l'arquitectura preferida. Molts desplegaments del món real utilitzen una combinació de tots dos, amb components de conversió que uneixen els dos quan sigui necessari. Per orientació sobreSelecció de cablejat de fibra 100G, vegeu el nostre article dedicat.
