Un cable de connexió MPO permet que un únic connector de fibra múltiple-d'alta densitat-s'aventiu en diversos connectors individuals, la majoria de les vegades dúplex LC, de manera que un enllaç troncal paral·lel pot alimentar transceptors individuals, ports de panell o equips dúplex. És una de les maneres més habituals de connectar un port paral·lel de 40G, 100G o 400G a dispositius de menor velocitat-, o de posar un tronc MPO al maquinari dúplex al mateix bastidor.
La part difícil no és la definició. Coincideix amb el recompte de fibres, la polaritat, el gènere, el mode de fibra i el mapatge de trencament amb la resta del canal. Un cable pot acoblar-se perfectament i encara no passar llum si la polaritat o la fixació són incorrectes. Aquesta guia està escrita com a referència de selecció i comanda: quins són els tipus, com llegir la polaritat i el gènere, quines configuracions s'assignen a quins transceptors i exactament què cal confirmar abans de fer una comanda.
Què és un cable de ruptura MPO?

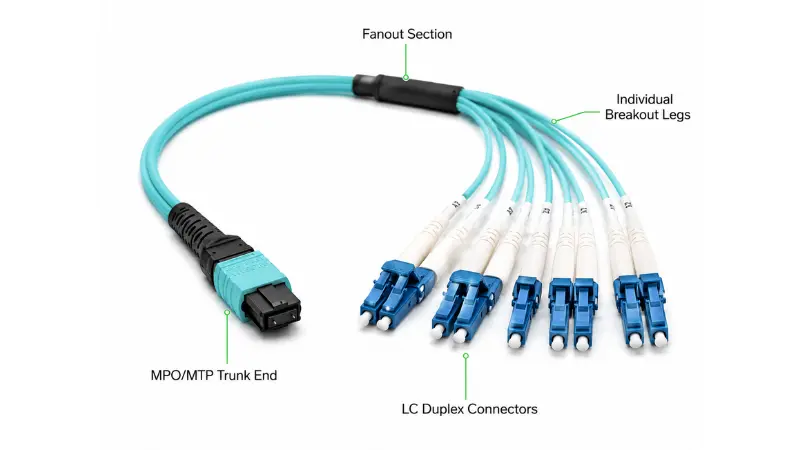

Un cable de descàrrega MPO, també anomenat arnès MPO o arnès MTP/MPO, és un conjunt-acabat de fàbrica amb unConnector MPOa l'extrem del maleter i diversos connectors individuals a l'extrem-apartat. L'extrem MPO porta 8, 12, 16 o 24 fibres en una sola virola. L'extrem de ruptura divideix aquestes fibres en potes separades, normalment parells dúplex LC, tot i que existeixen versions SC i FC per a equips antics o especialitzats.
L'exemple clàssic és un cable de connexió MPO a LC: un connector MPO que acaba en quatre, sis o dotze parells dúplex LC, depenent del recompte de fibra. Això és el que converteix físicament un port paral·lel en enllaços dúplex individuals.
Com funciona un cable de ruptura MPO?

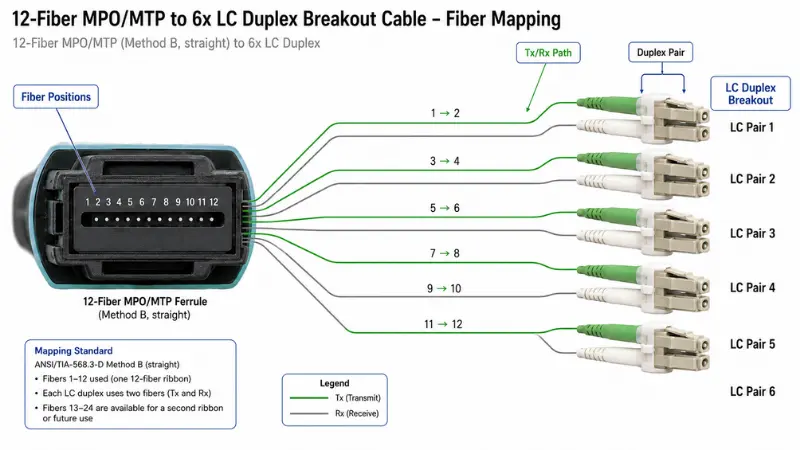

El conjunt mapeja cada posició de fibra dins de la virola de -multi-fibra a una pota específica del costat de la ruptura. El mapeig es regeix pel recompte de fibres i la polaritat, i ha de coincidir amb l'òptica dels dos extrems del canal.
El costat del tronc MPO/MTP
Aquest és l'extrem-d'alta densitat. En el desglossament del centre de dades, els connectors de 8-fibra i 12 de fibra són els més habituals, amb 16 i 24 fibres que s'utilitzen per a l'òptica de carril superior i pegats molt densos. Veureu "MPO" i "MTP" als fulls de dades. MPO és la interfície genèrica definida aIEC 61754-7 per US Conec i altres fabricants, mentre que MTP és la marca registrada-del Conec dels EUA, versió d'alt rendiment-del mateix connector, construïda amb virolles flotants i toleràncies de pin-guia més ajustades per a una menor pèrdua. Es poden combinar completament, de manera que la qüestió pràctica no és la insígnia sinó el gènere, la polaritat i la nota que especifiqueu. Si la terminologia encara us enganxa, el nostre desglossament de ladiferències reals entre MPO i MTPel cobreix en llenguatge senzill.
El costat del Breakout (Fanout).
El dúplex LC domina l'extrem de ruptura perquè LC és la interfície dúplex estàndard a la majoria de commutadors, servidors i transceptors. El recompte de fibres determina quantes potes dúplex obteniu:

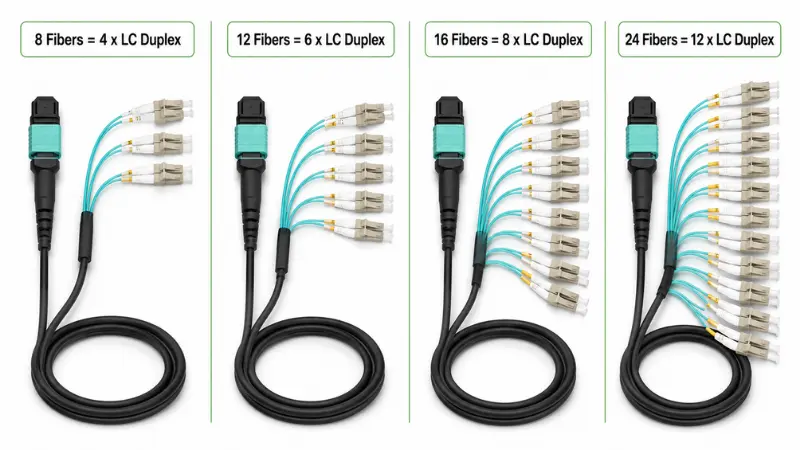

| Recompte de fibra MPO | Erupció típica | On encaixa |
|---|---|---|
| 8 fibres | 4 x LC dúplex | 4 enllaços dúplex, ús complet de fibra (sense fibres inactives) |
| 12 fibres | 6 x LC dúplex, o 4 parells actius amb 4 fibres inactives en alguns enllaços SR4 | Cablejat estructurat i ruptura SR4 de 40G/100G |
| 16 fibres | 8 x LC dúplex | òptica de 8-carrils com ara 400G-SR8 |
| 24 fibres | 12 x LC dúplex | Camps de pedaç d'-alta densitat (necessita un etiquetatge clar) |
El camí de polaritat Tx/Rx
Cada enllaç dúplex ha d'aterrar transmetre per un costat i rebre per l'altre. En un sistema paral·lel, el cable de connexió, el tronc, els adaptadors i els cables de connexió contribueixen cadascun a aquest camí. Feu cap enrere un element i els connectors encara s'assentaran, però el camí òptic es trenca. És per això que el tipus A, el tipus B i el tipus C no són mai intercanviables, i per això la polaritat és una decisió a nivell de canal-en lloc d'una elecció per-cable. Ampliem això a continuació.
Tipus de cables de ruptura MPO
"Cable de ruptura MPO" és una família, no una sola part. Dos cables que semblen idèntics poden comportar-se de manera completament diferent. La manera pràctica d'especificar-ne un és caminar per aquests eixos:
- Per recompte de fibres:8, 12, 16 o 24 fibres. Aquesta és la primera decisió i es desprèn directament de quants enllaços dúplex necessiteu.
- Per connector de ruptura:LC dúplex és estàndard; SC i FC apareixen en telecomunicacions i instrumentació heretades.
- Per mode de fibra:multimode (OM3, OM4, OM5) per a un abast curt o mode-únic (OS2) per a distàncies més llargues. Vegeufibra monomode- versus fibra multimodesi no esteu segur de quin enllaç demana.
- Per polaritat:Tipus A, Tipus B o Tipus C, coincidint amb el canal.
- Per gènere MPO:fixat (mascle) o sense fixar (dona).
- Per poliment del connector:UPC o APC. MPO-mode únic és gairebé sempre APC; el multimode és normalment un ordinador pla.
- Per jaqueta i construcció:PVC, LSZH, elevador o plenum; una-jaqueta rodona en ventall en comparació amb les cames amb jaqueta individual; estàndard o blindat.
- Per grau de pèrdua:connectors estàndard de-pèrdua o de baixa-pèrdua, que importa quan el pressupost d'energia és ajustat.
Des de la perspectiva d'un proveïdor: inicieu l'especificació des de la fitxa de dades del transceptor i del panell on aterra, no des del catàleg de cables. Gairebé totes les comandes incorrectes que veiem provenen d'escollir primer un número de peça i d'ajustar-hi el canal al revés-.

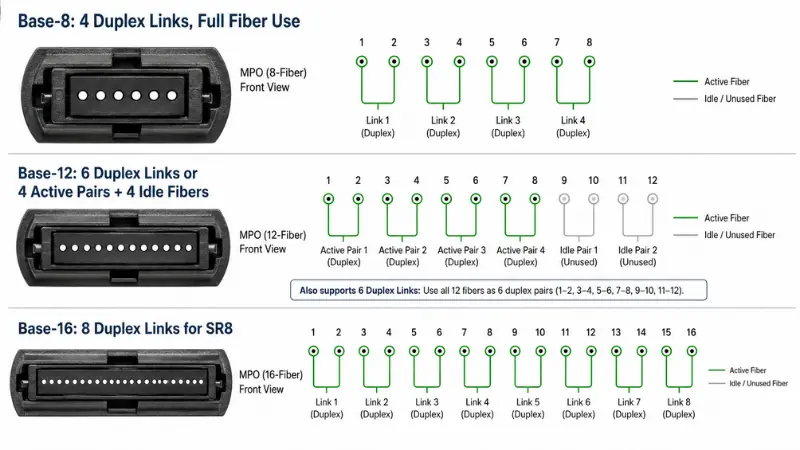

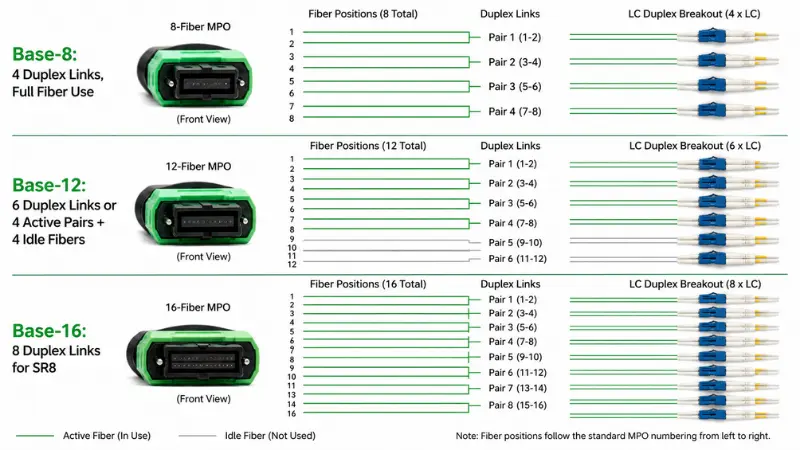

Base-8 vs Base-12 vs Base-16
Aquesta és la pregunta de segon-nivell que el recompte de fibres per si sol no respon, i és on moltes de les "provacions-futures" van malament. El número "base" és l'increment de fibra al voltant del qual es construeix el cablejat.
| Sistema | Ús de fibra per a òptica paral·lela | Millor combinat amb |
|---|---|---|
| Base-8 | Ús del 100% per a òptica de 4 carrils (8 fibres=4 dúplex) | 40G-SR4, 100G-SR4, 400G-DR4 breakout sense fibres inactivas |
| Base-12 | Per a SR4 sobre un MPO de 12 fibres, només 8 de 12 fibres transporten trànsit | Instal·lacions heretades i troncals dúplex nadius de 12 fibres (6 x LC) |
| Base-16 | Ús del 100% per a òptica de 8 carrils (16 fibres=8 dúplex) | 400G-SR8 i el camí de migració cap a 800G |
El punt que sovint es perd: un MPO de 12-fibra utilitzat per a un canal SR4 de 40G o 100G deixa quatre fibres fosques. Això no és un defecte, però vol dir que una ruptura Base-8 sol ser l'opció més neta i econòmica per a una ruptura de quatre carrils, mentre que la Base-12 té sentit quan el tronc realment porta sis enllaços dúplex. Les tarifes d'Ethernet i el recompte de carrils darrere de tot això estan definits perGrup de treball IEEE 802.3(Òptica paral·lela 40G/100G en 802.3ba, 200G/400G en 802.3bs).
Tipus A vs Tipus B vs Tipus C Polaritat
La polaritat és la raó més comuna per la qual un enllaç MPO acabat d'instal·lar no funciona. Els tres mètodes clàssics es diferencien en com es connecta el tronc i quins cables de connexió completen el camí.
| Mètode | Tipus de tronc | Adaptador de matriu | Cordons de connexió dúplex | Notes |
|---|---|---|---|---|
| Mètode A | Escriu A, recte- | Tecla-amunt a tecla-avall | A-a-B per un extrem, A-a-A a l'altre | Flexible, però necessita dos tipus de-cordalls |
| Mètode B | Tipus B, invertit | Tecla-amunt a-tecla | A-a-B als dos extrems | Tipus de cable-únic; àmpliament utilitzat per a l'òptica paral·lela |
| Mètode C | Tipus C, parell-tronc capgirat | Tecla-amunt a tecla-avall | A-a-B als dos extrems | Flips manejats dins del maleter; comú per a dúplex heretat |
Com triar, a la pràctica: trieu un mètode per a tota la instal·lació i mantingueu-lo coherent d'un punt a l'altre. Per a la ruptura de l'òptica-paral·lela, el mètode B és el més comú perquè utilitza un tipus de cordó-pegat i evita la transmissió accidental-per-l'aparellament de transmissió. ElEstàndard ANSI/TIA-568.3-Eformalitza els mètodes A, B i C i, des de la seva revisió de 2022, afegeix dos mètodes "universals" (U1 i U2) que us permeten utilitzar els mateixos mòduls i cables als dos extrems d'un tronc de tipus-B. Si el vostre disseny es basa en cassets, seguiu l'esquema de polaritat que especifica el sistema de cassets en lloc de barrejar esquemes. Per obtenir antecedents sobre on es troba la connectivitat de la matriu amb el dúplex, consulteu la nostra guiaLC versus MTP/MPO en cablejat d'alta{0}}densitat.

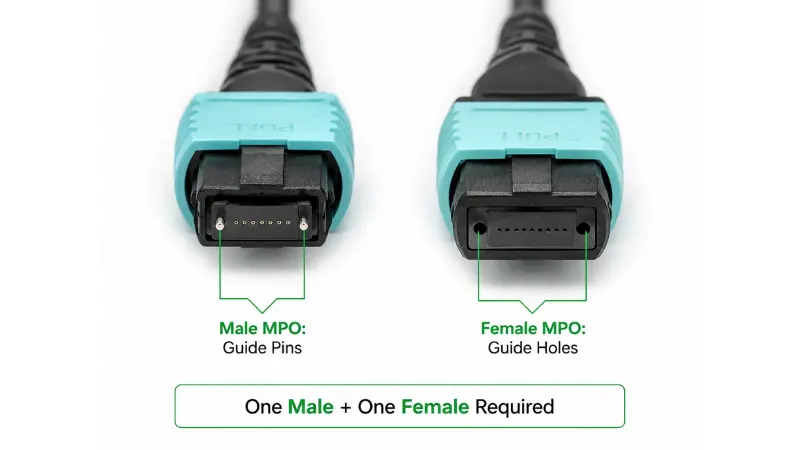

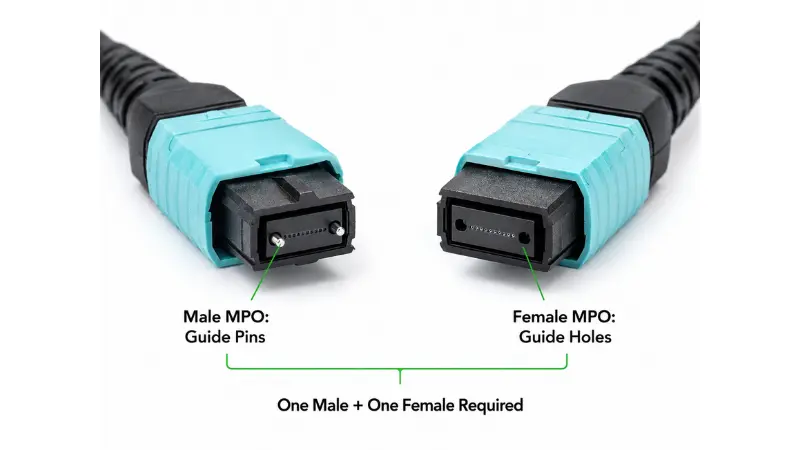

MPO masculí vs femení: com triar?
El gènere MPO es refereix als pins de guia a la virola. Un connector amb clavilles (mascle) té dos pins metàl·lics; un connector sense fixació (femella) té els forats coincidents. La regla és absoluta: cada parella aparellada ha de ser una fixada i una altra sense fixar. Dos connectors clavats entren en conflicte físicament i poden aixafar els pins o xifrar la virola; dos connectors sense fixar no tenen res per alinear-los i no s'assentaran correctament.
En un desplegament habitual, els ports-paral·lels del transceptor òptic normalment no estan fixats, de manera que la pota MPO que es connecta al transceptor sol estar fixada. D'altra banda, el gènere depèn de l'adaptador, casset o maleter amb què s'acobla. Confirmeu sempre el gènere del port del transceptor amb la seva fitxa de dades i comproveu el gènere presentat pel vostreAdaptadors MPO/MTPabans de solucionar el gènere del cable. Aquest paràmetre evita tant enllaços morts com danys físics.

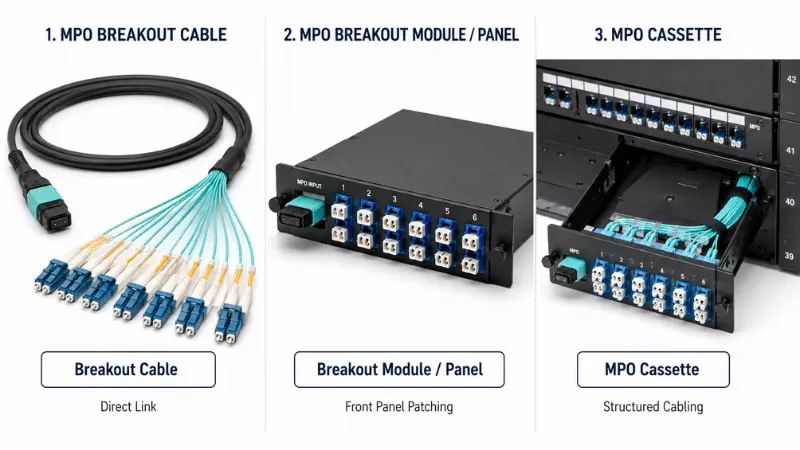

Cable de ruptura MPO vs mòdul vs casset
Aquests tres estan relacionats però resolen problemes diferents. L'elecció es redueix a com ha d'estructurar i mantenir l'enllaç.
| Opció | Què és | El millor per | Avantatge principal |
|---|---|---|---|
| Cable de ruptura | Un MPO/MTP que s'aplica directament a les cames LC, SC o FC | Enllaços dels mateixos-equips de bastidor, desplegament ràpid | Simple,{0}}estalvi d'espai, menys punts de connexió |
| Mòdul / panell de ruptura | Un mòdul que pren entrada MPO i presenta ports LC/SC a la part frontal | Enllaços entre-rack i camps de pedaços organitzats | Pedaços-en el panell frontal, etiquetatge, manteniment més fàcil |
| Casset MPO | Un casset modular dins d'un panell de connexió que converteix els troncs MPO a dúplex | Cablejat estructurat i escalable | Neteja els moviments, les addicions i els canvis |
Utilitzeu un fanout solt quan la ruta sigui curta i la connexió sigui directa. Una vegada que un enllaç creua els bastidors o veurà canvis freqüents, anCasset MPOo panell normalment es paga per si mateix amb la resolució de problemes i l'etiquetatge més fàcils.
Aplicacions comuns

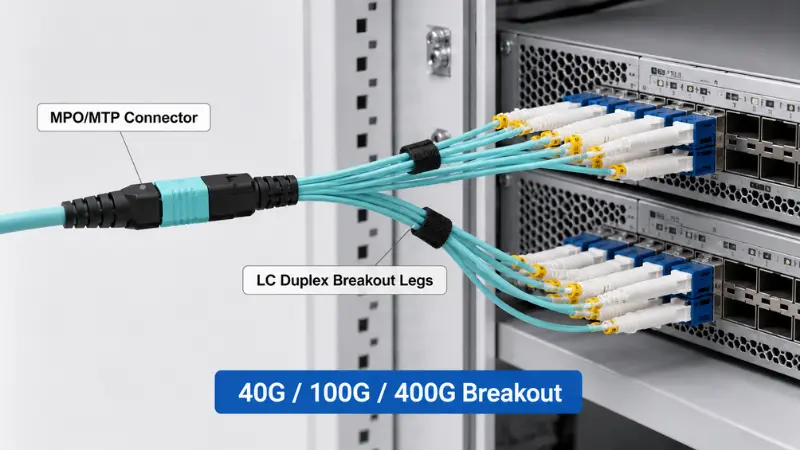

Breakout de 40G a 4x10G
Un port 40G QSFP+ SR4 transporta quatre carrils 10G sobre vuit fibres. Quan l'interruptor i l'òptica admeten el mode d'interrupció, un conjunt MPO-a-LC el divideix en quatre enllaços dúplex 10G-SR independents. Aquesta és una de les raons més habituals per les quals la gent compra cables de ruptura.
Breakout de 100G a 4x25G
Un port 100G QSFP28 SR4 funciona de la mateixa manera, dividint-se en quatre enllaços 25G sobre vuit fibres. Escollir el mode i la qualificació adequats aquí és important perquè el pressupost per-carril és més ajustat; el nostre recorregutcom triar el cablejat 100Gentra en els intercanvis-.
400G: on s'aplica i no s'aplica Breakout
400G és on falla la suposició "MPO breakout for everything". Depèn completament de la interfície del transceptor:
- 400G-DR4utilitza 8 fibres de mode únic -(quatre carrils de 100 G) i esclata netament a 4 x 100 G en un MPO Base-8.
- 400G-SR8utilitza 16 fibres multimode (vuit carrils 50G) en un MPO Base-16 i pot arribar a 8 x 50G o 2 x 200G.
- 400G-FR4 i LR4són interfícies dúplex de mode únic-que utilitzen multiplexació de longitud d'ona sobre un sol parell LC. No utilitzen fibres paral·leles, per la qual cosa no s'aplica cap cable MPO.
Per tant, abans de seleccionar qualsevol ruptura de 400G, llegiu primer l'especificació del mòdul òptic. El factor de forma (QSFP-DD, OSFP) no us indica el mapa de fibra; el tipus d'interfície ho fa.
On apareixen aquests cables?
Les llars típiques per als conjunts de desglossaments MPO inclouen teixit de fulles-espina, canvi-a-enllaços de servidor, xarxes d'emmagatzematge, camps de-connexió creuada, sales de telecomunicacions, troncs de campus i panells de connexió densos.
Exemples de configuració comuns
Aquestes són les configuracions que demanen la majoria dels projectes, amb els productes que coincideixen amb cadascun:
| Configuració | Ús comú | Notes |
|---|---|---|
| MTP de 8 fibres a dúplex LC 4x | 40G / 100G SR4 breakout | Base-8, ús complet de fibra, sense fils inactius |
| MPO de 12 fibres a dúplex LC 6x | Cablejat estructurat i troncals dúplex | Per als enllaços SR4, 4 de 12 fibres poden quedar fosques |
| Arnés de 24 fibres MTP a FC/APC | Pedaços en mode únic-d'alta densitat- | Confirmeu el poliment APC i un esquema d'etiquetes de cames transparent |
Quan no utilitzar un cable de ruptura MPO?
Un fanout solt és l'eina equivocada quan:
- L'enllaç s'executa entre bastidors o sales i veurà moviments, addicions i canvis regulars. Un maleter més casset o panell és més net i més fàcil de mantenir.
- Necessiteu pedaços-en el panell frontal i etiquetatge durador per al personal d'operacions.
- El port no admet el mode d'interrupció o la interfície és de tipus dúplex, com ara 400G-FR4, que no té fibres paral·leles per trencar-se.
- El disseny barrejaria el mode-únic i el multimode en un sol canal, cosa que no està permès.
- El pressupost d'energia ja és ajustat i un conjunt addicional de parells de connectors es menjaria al marge.
Especificacions clau per confirmar abans de fer la comanda
La majoria de fallades de camp es remunten a que una d'aquestes no és correcta. Confirmeu cada un contra el canal, no només el cable.
- Recompte de fibra.Deduïu-lo a partir del nombre d'enllaços dúplex que necessiteu: quatre enllaços a una fibra de 8-, de sis a una de 12 fibres, de dotze a una de 24 fibres. Resistiu la densitat de compra excessiva "per si de cas".
- Polaritat.Bloqueja el tipus A, B o C a tot el camí: transceptors, troncs, cassets i cables de connexió.
- Tipus i gènere de connector.MPO o MTP; fixat o desenganxat cada extrem; orientació clau; LC/SC/FC al costat de la ruptura; UPC o APC.
- Mode de fibra.Coincideix amb l'òptica. OM3/OM4 per a un abast multimode curt, mode-únic OS2 per a distància. Si esteu pesant notes, les nostres notes sobreMultimode OM1 a OM5establir els límits d'abast.
- Jaqueta i construcció.PVC, LSZH, elevador o plenum per adaptar-se a l'entorn, a més de diàmetre, radi de flexió i si les cames necessiten jaqueta o armadura individual.
- Durada de la ruptura i etiquetatge.La longitud-al-del connector ha d'adaptar-se al bastidor; massa curt pessiga el recorregut, massa llarg el desordena. Cada tram s'ha d'etiquetar al mapa del port.
- Pèrdua d'inserció i informe de prova.Per als enllaços d'alta-velocitat, els connectors de baixa-pèrdua protegeixen el pressupost. El nostre explicadorpèrdua d'inserció en cordons de connexió de fibramostra per què importen unes quantes dècimes de dB quan s'apilen diversos parells de connectors.
Llista de comprovació de RFQ per a cables de ruptura MPO personalitzats
Quan envieu una sol·licitud de pressupost, incloure aquesta llista per endavant elimina la majoria d'anada-i-i impedeix la reelaboració:
Per a les comandes de projectes, demaneu al proveïdor que etiqueti cada pot segons la disposició del bastidor i que confirmi la fixació i la polaritat amb un diagrama de cablejat abans de la producció. Tu potsenvia'ns les dades del teu enllaçi tornarem una configuració amb aquesta llista de verificació.
Què hauria d'incloure un informe de prova?
Un informe de proves de fàbrica significatiu per a un conjunt de trencament hauria de cobrir, com a mínim:
- Pèrdua d'inserció per connector o per fibra, en funció del grau que vau demanar
- Pèrdua de retorn, especialment per a conjunts APC i{0}}mode únic
- Verificació de polaritat o mapa de cables que demostra el camí Tx/Rx
- Resultats de la-inspecció facial final (els criteris d'acceptació IEC 61300-3-35 són la referència habitual)
- Tipus de fibra, tipus de connector i poliment
- Longitud de muntatge i número de sèrie per a la traçabilitat
Una llista de verificació de selecció de 5 passos
- Pas 1 - Definiu l'enllaç.40G a 4x10G, 100G a 4x25G, ruptura del panell, canvi-al-servidor o connexió creuada-? Anoteu el recompte d'enllaços dúplex.
- Pas 2 - Llegiu la interfície de l'equip.Confirmeu a partir del full de dades que el port admet el mode de ruptura i quin mapa de fibra utilitza la interfície.
- Pas 3 - Estableix el recompte de fibres i la base.Coincideix Base-8/12/16 amb el recompte de carrils perquè no encallis fibres ni paguis en excés.
- Pas 4 - Corregiu la polaritat i el gènere.Trieu el mètode per a tot el canal i el gènere fixat/no fixat per a cada extrem.
- Pas 5 - Finalitzeu els detalls físics.Mode de fibra, poliment, jaqueta, longituds totals i de ruptura, etiquetatge i informe de prova.
Errors comuns a evitar?
- Tractant tots els cables de ruptura com el mateix.Un aspecte similar amaga diferents polaritats, recompte, fixació i mapeig. Llegiu les especificacions de la part cada vegada.
- Deixant la polaritat fins al dia de la instal·lació.Arreglar-lo més tard pot significar intercanviar cables, adaptadors o cables sencers. Dissenyeu-lo abans de fer la comanda.
- Acoblament UPC amb APC.Els dos tenen una geometria de cara-extrem diferent i no s'han d'unir mai; la nostra notaCares finals de PC, UPC i APC.{0}}explica per què barrejar-los degrada o danya l'enllaç.
- El mode de fibra no coincideix.El mode-únic i el multimode no són intercanviables; Fes coincidir el cable amb l'òptica i la distància.
- Saltant la neteja i la inspecció.Una virola MPO contaminada afecta diversos canals alhora. Segueix correctamentneteja i inspecció de connectors de fibraabans de cada aparellament, especialment en enllaços-d'alta velocitat.
Preguntes freqüents
Quina diferència hi ha entre MPO i MTP?
MPO és l'estàndard genèric de connectors multi-fibra. MTP és la versió de marca registrada d'US Conec i de més precisió-d'un connector MPO. Es poden combinar, així que confirmeu el gènere, la polaritat i el grau en lloc de preocupar-vos pel nom.
Què és un cable d'interrupció MPO a LC?
És un conjunt amb un connector MPO/MTP a l'extrem del tronc i diversos connectors LC a l'altre, utilitzat per dividir un canal paral·lel en enllaços dúplex individuals com ara 4 x 10G o 4 x 25G.
Quina diferència hi ha entre un cable de connexió i un cable troncal MPO?
Un cable troncal té connectors MPO/MTP als dos extrems i està pensat per passar a dúplex mitjançant un casset o mòdul. Un cable de trencament es converteix directament en connectors individuals, sense necessitat de cap panell.
Què és un cable d'interrupció MPO tipus B?
El tipus B fa referència a la polaritat invertida (tecla-fins a-amunt). S'utilitza àmpliament per a l'òptica paral·lela perquè permet un sol tipus de cable-pegat i redueix la possibilitat de transmetre-per-transmetre errors.
Els cables d'interrupció MPO necessiten connectors mascle o femella?
Cada parella aparellada ha de ser una fixada (mascle) i una altra sense fixar (femella). El gènere del cable correcte depèn del port del transceptor i de l'adaptador o casset que compleixi, així que confirmeu tots dos abans de fer la comanda.
Què és la ruptura MPO Base-8 vs Base-12?
La base-8 utilitza vuit-increments de fibra i utilitza completament les fibres per a l'òptica de quatre-carrils. La base-12 en fa servir dotze i pot deixar quatre fibres fosques en un enllaç SR4. Base-8 sol ser més net per a una ruptura de quatre carrils; Base-12 s'adapta als troncs nadius de sis dúplex.
Els cables de ruptura MPO poden suportar 400G?
Poden formar part de sistemes 400G com ara DR4 (8 fibres) i SR8 (16 fibres), però les interfícies dúplex com FR4 i LR4 no utilitzen fibres paral·leles i no es poden trencar. Comproveu primer les especificacions del mòdul òptic.
Quina informació he de proporcionar per a un pressupost?
Velocitat de dades, tipus de transceptor, mode de fibra, recompte de fibra i base, tipus de connector i poliment, gènere MPO, mètode de polaritat, longituds totals i de ruptura, qualificació de la jaqueta i l'informe de prova que necessiteu.
Aportacions clau
Un cable de ruptura MPO és la manera més directa de convertir un port paral·lel en enllaços dúplex individuals, però el connector és la part fàcil. L'enllaç funciona o falla en el recompte de fibra, el tipus de base, la polaritat, el gènere, el mode de fibra i el mapa de ruptura, tots els quals han de coincidir a tot el canal. Decidiu-los com a disseny a nivell de canal-, feu coincidir la configuració amb la interfície del transceptor real i confirmeu la polaritat, la fixació i l'informe de prova abans de la producció. Per als enllaços entre bastidors o que es canvien amb freqüència, peseu un casset o un panell amb un ventall solt. Amb la velocitat del port, el recompte de fibra, la polaritat i el gènere resolts, un proveïdor pot revertir el muntatge correcte ràpidament i amb molt menys risc d'instal·lació.
