Els teixits del centre de dades cada cop són més densos i ràpids. A mesura que els armaris s'omplen i els enllaços es mouen de 10G a 40G, 100G i cap a 400G, l'execució de ponts dúplex de punt{5}}a-punt individual deixa d'escalar - els camins s'omplen, l'etiquetatge es trenca i cada moviment o afegeix es converteix en una caça a través d'un paquet de cordes soltes. Aquest és el problema per resoldre un casset MPO/MTP.
Un casset MPO/MTP agafa un tronc de matriu d'un nombre elevat de -fibra- i el trenca als ports LC o SC coneguts als quals connecten els commutadors i els servidors. Fet bé, us ofereix pedaços d'alta-densitat que són ràpids d'instal·lar, previsibles de mantenir i preparats per migrar. Aquesta guia explica què són aquests mòduls, els tipus i configuracions que veureu, com funciona la polaritat, on encaixen i com triar-ne un sense demanar la peça equivocada. Si encara esteu pesant connectors de matriu amb dúplex, la nostra visió general deLC versus MTP/MPO en dissenys d'alta-densitatés un company útil.

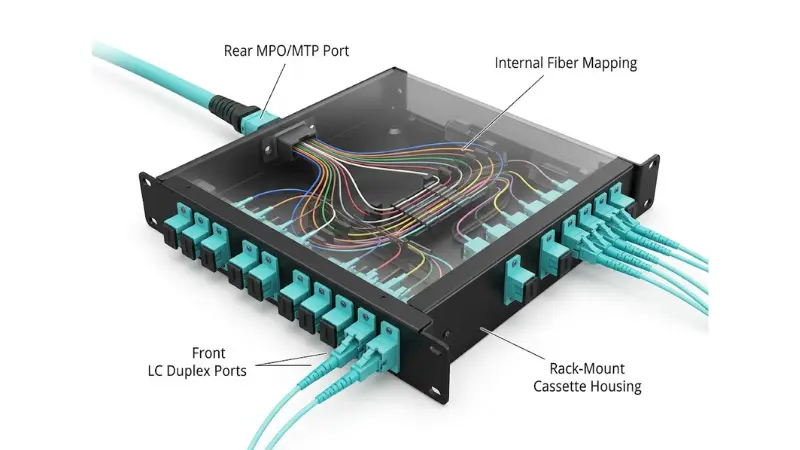

Què és un casset MPO/MTP?
Un casset MPO/MTP és un mòdul de fibra-preterminat i muntable en bastidor-. La part posterior té un o més adaptadors de matriu MPO/MTP - la interfície troncal - i la part davantera porta una fila d'adaptadors LC (normalment dúplex) o SC per aplicar pedaços. A l'interior de la carcassa, una cinta curta o una furcació assigna cada posició de fibra a la matriu a un port-lateral frontal específic.
Aquest mapatge intern és el punt principal: es fixa a la fàbrica i es prova abans de l'enviament, de manera que la relació entre les posicions de la matriu posterior i els ports frontals és previsible. Aquesta predictibilitat també és la raó per la qual la polaritat (coberta a continuació) s'ha de planificar com un sistema en lloc de fixar-se al lloc. En una disposició típica, el port MPO/MTP posterior aconsegueix un tronc troncal de gran nombre de -fibra-, i els ports frontals LC o SC donen a l'equip una interfície estàndard neta per connectar-hi.

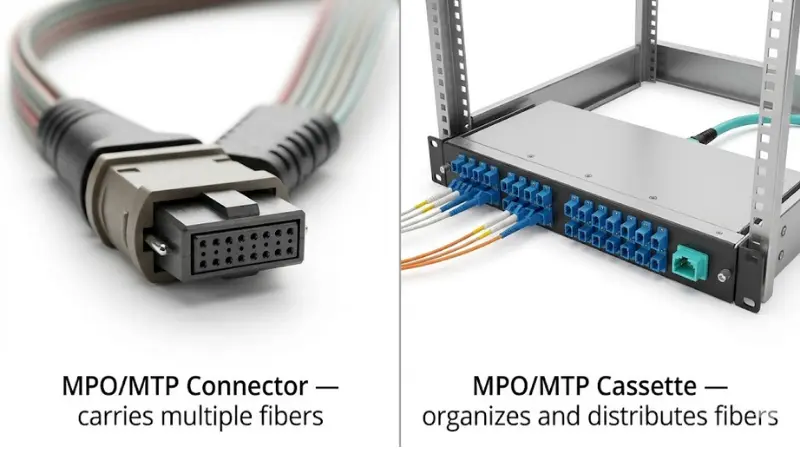

Connector MPO/MTP vs casset MPO/MTP
Aquests dos termes s'utilitzen de manera lliure, però no són el mateix.
AnConnector MPO(Multi-fibre Push-On) és el connector en si: un únic cos que conté diverses fibres en una virola MT de precisió, amb agulles de guia que defineixen una interfície mascle (fixada) o femella (sense fixar). MTP és una versió registrada i de -tolerància més alta del connector MPO d'US Conec; segons elPreguntes freqüents sobre US Conec, la marca MTP està dissenyada per millorar el rendiment òptic i mecànic mentre segueix sent un MPO que compleix els estàndards-. Tots dos estan definits pels mateixos estàndards d'intermabilitat - IEC 61754-7 i TIA-604-5 (FOCIS 5), comFluke Networks resumeix-, de manera que tots els connectors MTP són connectors MPO, però no tots els MPO són un MTP.
Un casset és el mòdul allotjat que conté el connector més l'encaminament intern de la fibra i els ports de l'adaptador frontal. En poques paraules: el connector transporta les fibres, mentre que el casset les organitza i distribueix dins d'un panell o tancament.

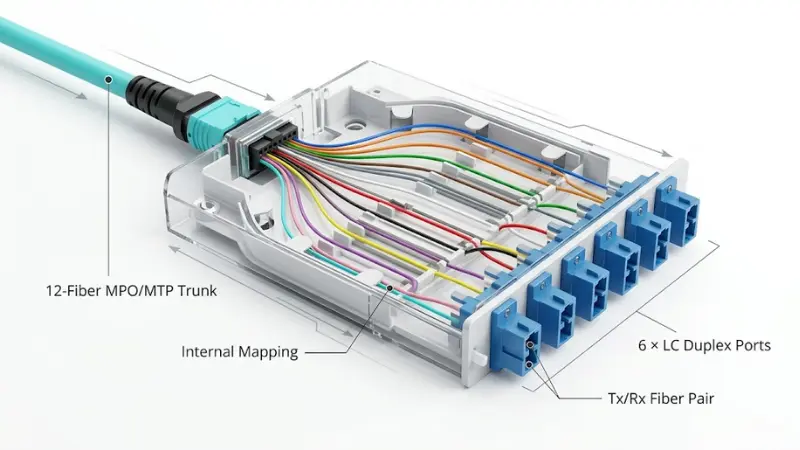

Com funciona un casset MPO/MTP? Un exemple de 12 fibres?
Un casset comú té dues cares: un port MPO/MTP a la part posteriorCable troncal MPO/MTP, i ports LC o SC a la part davantera per als cables de connexió.
Agafeu un maleter MPO de 12-fibra a la part posterior. Cada port LC frontal és dúplex: dues fibres, una de transmissió i una de recepció. Així, dotze fibres es mapegen a sis ports dúplex LC (dotze posicions simples). A continuació, un tècnic utilitza ponts dúplex LC estàndard per arribar a commutadors, servidors o un altre panell. La columna vertebral es manté compacta com un tronc de matriu únic, mentre que la part frontal es manté flexible i fàcil de pegar. Si el concepte dúplex és nou, vegeu la diferènciadúplex i simplexconnexions.
Tipus comuns de cassets MPO/MTP
"Cassette" és una categoria, no una sola part. Abans d'especificar-ne un, decidiu on us asseueu en cadascun d'aquests eixos:
- Interfície frontal:MPO/MTP-a-LC (per molt el més comú als centres de dades) o MPO/MTP-a-SC per a alguns entorns empresarials, de telecomunicacions i heretats.
- Recompte de fibra:La fibra 8-, la fibra 12 i la fibra 24 són estàndard, amb 16 fibres emergents per a cassets de fibra òptica paral·lel 400G/800G. 8-alineats de manera natural amb transceptors paral·lels de quatre carrils, mentre que la fibra 12 és el cavall de batalla per trencar a sis dúplex LC. S'utilitza una construcció típica de 8 fibres8-conjunts de fibra MTP-a-LCal costat del tronc.
- Mode de fibra:multimode (OM3, OM4, OM5) per a abasts curts del centre de dades, o mode-únic (OS2) per a tirades més llargues i fulls de ruta-més de velocitat. El casset, el maleter i els cables de connexió han de compartir el mateix mode.
- Tipus de polaritat:Escriviu A, B, C o un dels nous tipus universals - ha de coincidir amb la resta del canal.
- Grau de pèrdua-inserció:components estàndard versus de baixa-pèrdua (de vegades anomenats "elit"), que és més important quan el pressupost d'enllaç és ajustat.

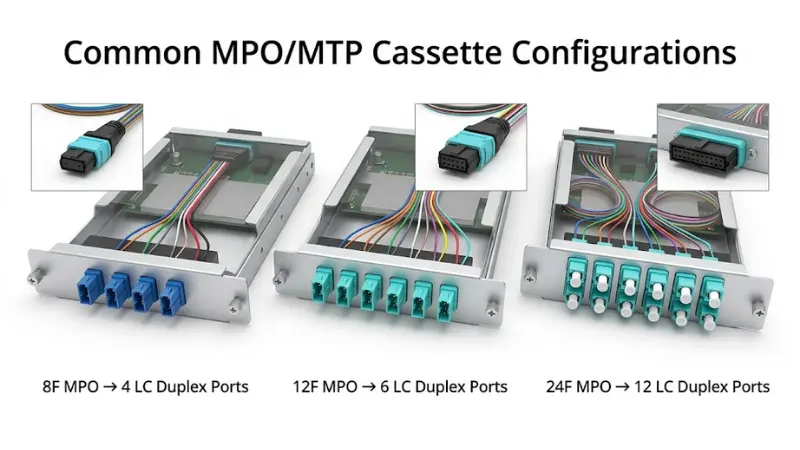

Configuracions típiques de casset MPO/MTP
La majoria dels-cassets del món real es troben en un bon grapat de trencaments estàndard. En combinar-ne un amb el transceptor i el recompte de ports per endavant, evita sorpreses a la instal·lació.
| posterior (costat del maleter) | Cartografia interna | Frontal (costat de l'equip) | Ús típic |
|---|---|---|---|
| 1 × MPO de 12 fibres | 12 fibres → 6 dúplex | 6 × LC dúplex | Equips LC 10G sobre una columna vertebral de 12 fibres |
| 2 × MPO de 12 fibres | 24 fibres → 12 dúplex | 12 × LC dúplex | Major densitat en un únic mòdul 1U |
| 1 × MPO de 24 fibres | 24 fibres → 12 dúplex | 12 × LC dúplex | Menys troncs, columna vertebral més densa |
| 1 × MPO de 8 fibres | 8 fibres → 4 dúplex | 4 × LC dúplex | Desglossament de 8 fibres òptiques paral·leles (p. ex. enllaços tipus SR4) |
Per a una construcció multimode concreta, aCasset OM4 MTP de 12 fibresés un punt de partida comú per a la primera configuració anterior.

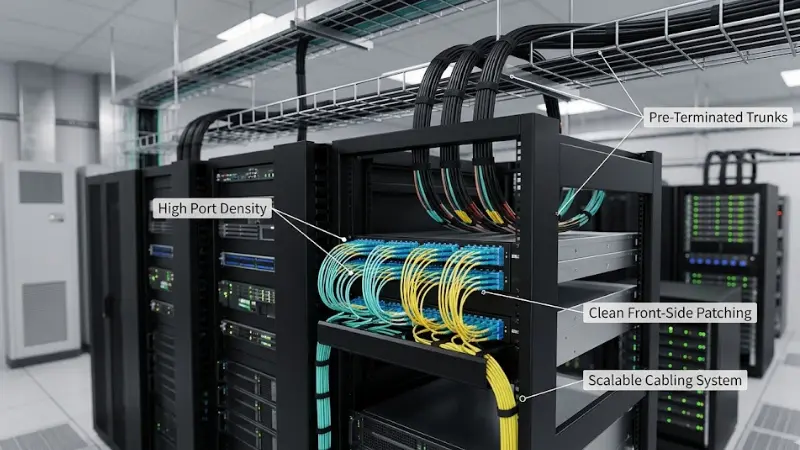

Per què els centres de dades utilitzen cassets MPO/MTP?
Alta densitat de ports en menys espai de bastidor
Un únic tronc de matriu de fibra de 24-reemplaça un paquet de cables dúplex individuals i un casset d'1U pot presentar dotze ports dúplex LC des d'aquest. Passeu troncs d'alt-recompte de fibra al llarg del camí principal i els trenqueu a prop de l'equip, la qual cosa allibera espai als armaris, safates i conductes on és més escàs.
Un desplegament més ràpid i previsible
Els cassets es combinen amb troncs-terminats de fàbrica i provats-de fàbrica, de manera que la major part del treball del connector es fa abans del lliurament. Al lloc, la feina es converteix en "aterrar el tronc, muntar el casset, pegar la part davantera" - molt menys empalmaments o terminacions de camp, que és el que fa que els calendaris de projectes ajustats siguin realistes.
Moviments, addicions i canvis més senzills
Com que la part frontal del pedaç està desacoblada de la columna vertebral, els tècnics poden tornar a-pegar els ports sense pertorbar la infraestructura del tronc. Per a una instal·lació que reorganitza els bastidors i els enllaços amb regularitat, aquesta separació redueix el risc d'eliminar una connexió no relacionada durant un canvi.
Una ruta de migració estructurada a 40G, 100G i més enllà
El cablejat basat en matrius-suposa l'òptica paral·lela, de manera que un sistema de casset manté la planta modular a mesura que augmenta la velocitat. Dit això, això no és automàtic: si un casset determinat admet un enllaç futur depèn del tipus de fibra, la polaritat, el recompte de fibres i el pressupost de pèrdues. Un sistema-ben planificat us dóna marge; un menys-especificat no ho fa.

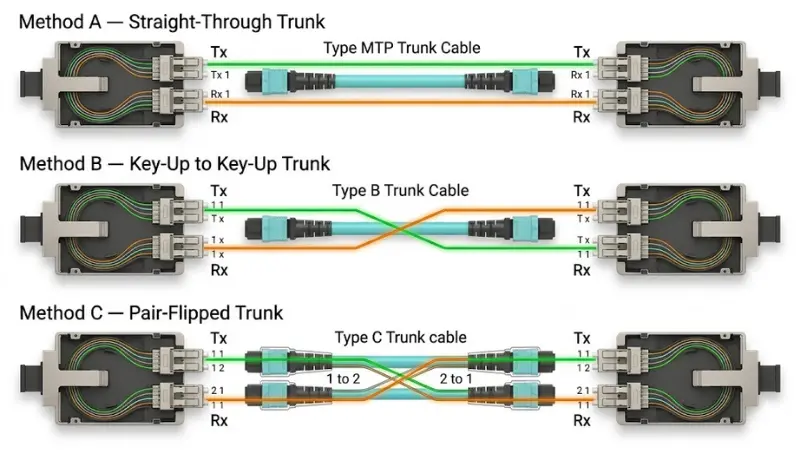

Polaritat del casset MPO/MTP: mètodes A, B i C
La polaritat és l'únic factor més probable que converteixi una instal·lació d'aspecte net-en un enllaç inactiu, de manera que mereix més d'un avís d'una-línia.
La polaritat simplement significa que cada fibra de transmissió (Tx) ha d'arribar a una fibra de recepció (Rx) a l'extrem més llunyà. En un enllaç LC dúplex senzill, l'encreuament es produeix dins del cable de connexió dúplex. En un sistema de matriu, l'encreuament es pot produir al maleter, al casset o al cable de connexió -, de manera que s'ha de gestionar a tot el canal com un sol disseny. L'estàndard TIA-568 defineix tres mètodes, construïts al voltant de cables tipus A, B i C, i la revisió de 2022 (TIA-568.3-E) va afegir dos mètodes "universals" (U1 i U2) per simplificar les aplicacions de matriu, comFluke Networks ho explica.
- Mètode Autilitza un tronc recte-(tecla-amunt a clau-avall), amb l'encreuament gestionat als cables de connexió -, per això necessita un tipus de cable de connexió en un extrem i un altre de diferent a l'altre. Aquest requisit-de cable mixt és una font freqüent d'errors de comanda.
- Mètode Butilitza una clau-fins a la clau-amunt del tronc i un únic tipus de cable de connexió. La seva senzillesa el fa popular per a l'òptica paral·lela, tot i que encara cal confirmar el tipus de cara final (UPC versus APC) i els detalls del mode únic- abans d'estandarditzar-lo.
- Mètode Cgira parells de fibres dins del tronc. És el menys comú i el més complex de rastrejar.
La regla pràctica: trieu un mètode i mantingueu el maleter, el casset i els cables de connexió coherents amb ell. Pregunteu al proveïdor a quin tipus de polaritat està construït un casset i sol·liciteu un diagrama de cablejat i, a continuació, comproveu el mapa real amb un mapa de fibra o un informe de prova de fàbrica en lloc de suposar. Per a un tractament senzill-d'aquestes compensacions-, aixòmirada real-de la fibra MPO/MTPval la pena llegir-lo abans de fer la comanda.

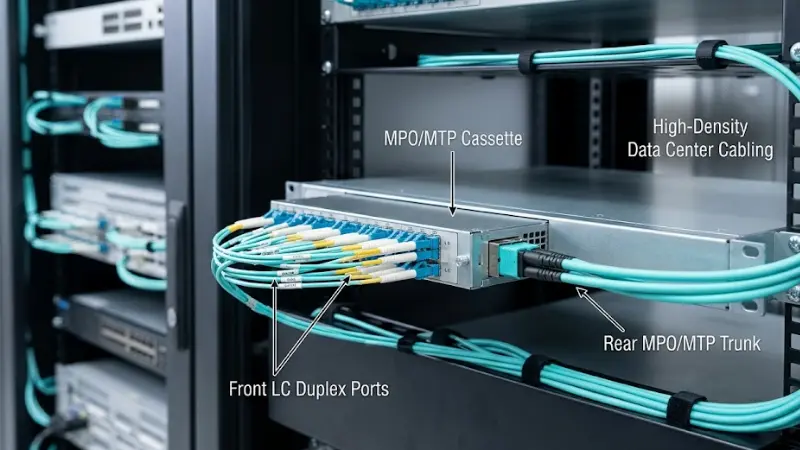

On s'utilitzen els cassets MPO/MTP?
Canvia-al-tauler de pedaços-i cablejat estructurat
Els cassets es munten als panells de connexió de fibra per crear connexions organitzades entre els commutadors i els ports LC frontals del sistema de cablejat estructurat - per facilitar l'aplicació de pedaços, troncs MPO/MTP a la part posterior. Aquest és el paper quotidià en els dissenys de final-de-fila-de-fila.
Cablejat troncal i troncal entre zones
A les instal·lacions més grans, els troncs de matriu enllacen les àrees de distribució principal, horitzontal i d'equips (MDA, HDA, EDA) i els cassets distribueixen aquestes fibres troncals als ports utilitzables de cada zona. Antronc MPO de fibra OM3 12-és un element vertebrador típic que alimenta aquests brots.
Migració de 10G-a 40G/100G
Moltes xarxes actualitzen LC per a 10G, però necessiten un camí cap a 40G o 100G. Els cassets connecten ara un tronc d'alta-densitat a un equip basat en LC-a la vegada que mantenen la planta adaptable, que és una de les raons per les quals el cablejat de matriu té tanta força com a guia sobrecom triar el cablejat de fibra 100G.
Sales de servidors empresarials, sales de telecomunicacions i llocs perifèrics
Aquests mòduls no són només per a hiperescala. Les sales de servidors empresarials, els armaris de telecomunicacions i els gabinets de vora-alta densitat es beneficien on l'espai, l'organització i la velocitat de desplegament són importants.
Casset MPO/MTP vs Panell adaptador MPO vs Cable Breakout
Tres productes resolen problemes que se superposen, i escollir-ne un equivocat és un error comú de selecció.
| Opció | Què fa | Millor quan | Compartiment- |
|---|---|---|---|
| Casset MPO/MTP | mòdul allotjat; matriu posterior → LC/SC frontal amb un mapeig definit i provat | Necessiteu un pedaç LC gestionat i intercanviable des d'una columna vertebral de matriu | Major cost per port |
| Panell adaptador MPO/MTP | MPO-a-transmissió de mampares de MPO-; cap ruptura | L'equip és MPO-nadiu i arreglat-a-array | Sense ruptura de LC; necessita cables de connexió MPO |
| Cable de ruptura/descoberta-de ventilador | Matriu en un extrem, múltiples potes LC a l'altre; sense allotjar | Breus ruptures de punt-a-punt fix | Les cames soltes són més difícils de gestionar i substituir |
Si els vostres commutadors exposen els ports de matriu, anPanell adaptador MPO/MTPpot ser tot el que necessites. Per a una execució fixa on un mòdul allotjat és excessiu, anCable d'interrupció MPO-a-LCés l'opció més senzilla.
Casset MPO/MTP vs cablejat dúplex tradicional
El cablejat dúplex tradicional està perfectament bé per a sistemes petits. A mesura que el nombre d'enllaços creix, els cables individuals són difícils de rastrejar i gestionar -, que és on l'enfocament del casset guanya el seu lloc.
| Item | Cablejat dúplex tradicional | Sistema de casset MPO/MTP |
|---|---|---|
| Densitat de cablejat | Abaix | Més alt |
| Velocitat d'instal·lació | Més lent en treballs grans | Més ràpid amb els troncs-preterminats |
| Manteniment | Més cordons individuals per rastrejar | Pedaç frontal-lateral, columna vertebral sense tocar |
| El millor per | Un grapat d'enllaços fixos | Entorns modulars d'alta-densitat |
| Limitació | Difícil d'escalar i gestionar quan és dens | Cost més elevat per-port; S'ha de planificar la polaritat |
| Mida típica del projecte | Habitacions petites, uns quants armaris | Centres de dades i grans empreses |
Com triar el casset MPO/MTP adequat?
El recompte de ports és la part fàcil. El casset també ha de coincidir amb el disseny del cablejat, la interfície de l'equip i el pressupost de rendiment.
1. Tipus i grau de fibra
Els modes multimode OM3 i OM4 cobreixen els abasts curts típics dins d'un centre de dades - des de desenes de metres fins a uns quants centenars, depenent de la velocitat -, mentre que el mode únic-OS2 gestiona recorreguts més llargs i ofereix el màxim marge per a fulls de ruta-de més velocitat. Mantingueu el casset, el maleter i els cables de connexió del mateix tipus. Si decideixes entre notes, comparaFibra multimode OM3 versus OM4, i peseu el multimode amb el mode únic{0}}a la nostra guiafibra monomode-i multimode.
2. Recompte de fibra
Trieu fibra de 8-quan desglosseu una òptica paral·lela de quatre-carrils, fibra de 12-per a la fibra comuna de sis dúplex i 24 fibres quan vulgueu la màxima densitat i menys troncals. Les entrades decisives són el recompte de carrils del vostre transceptor, el nombre de ports dúplex que necessiteu i el vostre pla de creixement, no un nombre predeterminat.
3. Interfície frontal
LC duplex és estàndard perquè LC domina en commutadors, servidors i transceptors; SC encara apareix en alguns equips empresarials i heretats. Confirmeu el costat de l'equip abans de fer la comanda i coincideixi amb l'estocCables de connexió LC dúplex.
4. Mètode de la polaritat
Decidiu primer A, B, C o universal i, a continuació, especifiqueu el casset, el maleter i els cables que coincideixin. Obteniu el diagrama de cablejat per escrit.
5. Gènere i fixació
Els connectors MPO/MTP estan fixats (mascle) o sense fixar (femella), i una connexió només s'acobla correctament entre gèneres oposats. Bloqueja el gènere del casset en comparació amb el tronc durant la planificació - un desajustament descobert al lloc significa una instal·lació retardada, no un intercanvi ràpid.
6. Pèrdua d'inserció i pressupost de pèrdua d'enllaç
Cada parell aparellat afegeix pèrdua i un casset introdueix interfícies de connector pròpies, de manera que s'ha de comptar al pressupost del canal - no tractat com a "gratuït". Els canals multimode d'alta-velocitat com ara 40GBASE-SR4 i 100GBASE-SR4 funcionen amb un pressupost total ajustat, sovint només un parell de decibels a tot l'enllaç, de manera que cada parell de connectors és important. Quan el pressupost sigui ajustat, trieu components de baixa-pèrdua i comproveu el canal complet amb l'especificació del transceptor.
7. Compatibilitat carcassa i panell
Els cassets es munten en tancaments-de muntatge en bastidor i panells de connexió, normalment 1U o 4U, amb dissenys lliscants o fixos. No tots els cassets s'ajusten a tots els tancaments - confirmeu la mida, l'estil de muntatge i la compatibilitat a nivell-peça. Si encara esteu escollint el propi recinte, aquesta comparació depanells de connexió de fibra i ODFajuda.
Una llista de verificació-de pre-selecció ràpida:
- Tipus i grau de fibra fixats a través de casset, tronc i cables
- El recompte de fibra s'adapta als carrils del transceptor i a les necessitats del port
- Interfície frontal (LC o SC) confirmada amb equip
- Un mètode de polaritat, amb un diagrama de cablejat a l'arxiu
- Gènere i fixació resolts en l'etapa de disseny
- Pressupost de pèrdua de canal calculat en funció de les especificacions del transceptor
- Compatibilitat de la carcassa verificada pel número de peça
Errors comuns a evitar
Fes la comanda abans de confirmar la polaritat
Risc:enllaços que no passen llum malgrat que tots els components estiguin connectats físicament, a més de re{0}}enviament i reelaboració.Prevenció:especifiqueu el mètode de polaritat i sol·liciteu el diagrama de cablejat abans que la comanda de compra surti.
Barreja de tipus o graus de fibra en un sol canal
Risc:pèrdua excessiva o un canal-fora-de les especificacions quan es combinen components OM3, OM4 i OS2.Prevenció:especifiqueu el casset, el maleter i els cables com un conjunt coincident.
Passant per alt el pressupost de pèrdua d'enllaç
Risc:un sistema d'aspecte-ordenat que falla a gran velocitat perquè la pèrdua total d'inserció és massa alta.Prevenció:Sumeu tot el canal i compareu-lo amb el pressupost del transceptor, especialment per a 40G i 100G.
Desajust de gènere o fixació
Risc:connectors que no s'acoblaran i una instal·lació que s'atura.Prevenció:bloqueig del casset i el gènere del maleter durant el disseny, no durant el cablejat.
Compra només al preu unitari
Risc:pèrdua d'inserció inconsistent, dades de prova que falten i polaritat poc clara de les peces més barates.Prevenció:requereixen un full de dades i un informe de prova de fàbrica, i la coherència del valor sobre la línia de comanda més baixa - per a un centre de dades, el rendiment repetible és l'estalvi que importa.
Quan utilitzar - i quan no utilitzar - cassets MPO/MTP?
Els cassets són una bona opció quan:
- El projecte necessita pegats de fibra{0}}d'alta densitat
- El temps d'instal·lació és ajustat i el temps de finalització del camp és limitat
- La planta utilitza cablejat estructurat amb troncs i panells de connexió
- S'espera una migració de velocitat futura
- Els moviments, les addicions i els canvis són freqüents i han de ser senzills
Poden ser excessius quan:
- Només teniu un grapat d'enllaços fixos - els ponts dúplex són més senzills i econòmics
- L'equip és una matriu MPO-nativa i amb pedaços-per-array - un panell adaptador pot ser suficient
- Un canal té un pressupost de pèrdua extremadament ajustat i molts parells de connectors - menys interfícies aparellades poden servir millor
Preguntes per fer al vostre proveïdor abans de fer la comanda
- Connector posterior: marca MPO o MTP, quin recompte de fibres i quin gènere (fixat o no fixat)?
- Tipus de cara final-: UPC o APC? (El mode-únic sol ser APC.)
- Frontal: LC o SC, quants ports dúplex?
- Tipus i grau de fibra: OM3, OM4, OM5 o OS2, i amb pèrdua estàndard o baixa-?
- Polaritat: tipus A, B, C o universal, amb un diagrama de cablejat?
- Grau de pèrdua-inserció/retorn-i un informe de prova de fàbrica per casset?
- Compatibilitat de la carcassa i els números de peça coincidents?
- Etiquetatge, configuracions personalitzades, quantitat mínima de comanda i termini de lliurament a granel?
Preguntes freqüents
Quina diferència hi ha entre un casset MPO i un casset MTP?
El casset és el mateix tipus de mòdul; la diferència és la marca del connector que hi ha dins. MTP és la versió registrada d'US Conec i de més rendiment-del connector MPO, totalment compatible amb els estàndards MPO. Un casset MTP és un casset MPO construït amb connectors de la marca MTP-.
Quants ports LC ofereix un casset MPO de 12 fibres?
Sis ports dúplex LC - dotze posicions simplex. Cada port dúplex utilitza dues fibres (una de transmissió i una de recepció), de manera que dotze fibres s'assignen a sis ports dúplex.
Quina diferència hi ha entre un casset MPO i un panell adaptador MPO?
Un casset trenca un tronc de matriu als ports LC (o SC) mitjançant un mapeig intern definit. Un tauler d'adaptador és un pas de mampa-MPO-a-MPO sense ruptura - que pegats la matriu-a-a banda i banda.
Necessito un casset MPO de baixa-pèrdua per a 40G o 100G?
Sovint, sí. Els canals multimode d'alta-velocitat tenen un pressupost de pèrdua-d'inserció ajustat i cada parell de connectors acoblats s'hi menja. Si el vostre canal té diversos punts de connexió o s'executa prop del seu límit de distància, els components de baixa-pèrdua ajuden a mantenir l'enllaç dins de les especificacions del transceptor.
Com puc evitar la discrepància de polaritat MPO?
Trieu un mètode de polaritat, mantingueu el maleter, el casset i els cables de connexió coherents amb ell, obteniu el diagrama de cablejat del vostre proveïdor i verifiqueu el mapatge amb un mapa de fibra o un informe de prova en lloc d'assumir-ho.
Puc barrejar fibra OM3 i OM4 al mateix enllaç?
La llum passarà, però perds les garanties de rendiment i abast que provenen d'un canal uniforme, i el resultat pot caure fora de les especificacions a velocitats més altes. Especifiqueu un únic tipus de fibra per canal a través del casset, el tronc i els cables.
Aportacions clau
Un casset MPO/MTP és el pont pràctic entre una columna vertebral de matriu i els ports LC o SC que utilitza el vostre equip - ofereix densitat, un desplegament més ràpid i canvis més senzills, sempre que el tipus de fibra, el nombre, la polaritat i el pressupost de pèrdues es planifiquen conjuntament en lloc de suposar-los.
Per posar-ho en acció: mapeu primer el disseny del bastidor, les velocitats d'enllaç, les distàncies i el recompte de carrils del transceptor. A partir d'aquí, fixeu el tipus i el grau de fibra, el recompte de fibres, la interfície frontal i un mètode de polaritat única i, a continuació, demaneu el casset, el tronc i els cables de connexió com un sistema coincident - i demaneu els informes de prova abans que s'enviï una comanda a granel.
