OM3 i OM4 són fibres multimode optimitzades per làser-de 50/125 µm. L'OM4 ofereix una amplada de banda modal més gran (4700 MHz·km enfront de 2000 MHz·km) i un abast més llarg. Si els vostres circuits de 10 GbE es queden per sota dels 300 metres, OM3 funciona bé. Esteu planificant enllaços de 40G o 100G que s'estenen més enllà dels 100 metres? OM4 val la pena la modesta prima.
El marc de decisió real
Abans de capbussar-nos en les especificacions, aquí teniu la lògica per la qual passem els clients quan pregunten "OM3 o OM4?"
- 10 GbE, s'executa a menys de 300 m, el pressupost és important:OM3. No hi ha diferència de rendiment a aquesta velocitat i distància.
- 10 GbE, funciona entre 300 i 550 m:OM4. Aquest és l'únic nivell de velocitat on l'abast estès d'OM4 realment importa per a 10G.
- 40 GbE o 100 GbE, s'executa a menys de 100 m:O funciona. OM3 estalvia costos; OM4 afegeix marge.
- 40 GbE o 100 GbE, s'executa entre 100 i 150 m:OM4. OM3 no ho farà de manera fiable.
- Qualsevol aplicació multimode de més de 500 m:Deixa de comparar OM3 i OM4. Necessites fibra monomode-.
Això cobreix probablement el 90% de les decisions. La resta d'aquest article explica per què existeixen aquests talls i on els casos extrems són complicats.
Què difereix realment entre OM3 i OM4
Les dues fibres comparteixen el mateix nucli de 50 µm, el mateix revestiment de 125 µm, la mateixa jaqueta aqua (normalment) i la mateixa compatibilitat de connectors. Es fabriquen segons els estàndards ISO 11801 i estan optimitzats per a làsers VCSEL de 850 nm. Des de fora, són idèntics.
La diferència està dins: amb quina força es controla el gradient de l'índex de refracció durant la fabricació. Les toleràncies més estrictes de l'OM4 redueixen la dispersió modal-la propagació del temps entre diferents camins de llum que recorren la fibra. Menys dispersió significa una amplada de banda modal efectiva (EMB): 4700 MHz·km per a OM4 versus 2000 MHz·km per a OM3.
Aquest nombre d'ample de banda es tradueix directament en la distància suportada a una velocitat determinada. Ample de banda més gran=més llarg abast abans que la qualitat del senyal es degradi.
Límits de distància per velocitat: els números que importen
Aquí és on la majoria dels articles es fan descuidats. Et diran "OM3 fa 100m a 100G, OM4 fa 150m" i ho deixaran allà. Però 100 Gigabit Ethernet no és una cosa-, són diversos estàndards de capa física amb diferents requisits de fibra.
1 Gigabit i 10 Gigabit Ethernet
A 1 GbE (1000BASE-SX), tant OM3 com OM4 arriben als 1000 metres. Cap diferència significativa.
A 10 GbE (10GBASE-SR), el buit s'obre:
- OM3: 300 metres
- OM4: 400 metres (especificacions estàndard), fins a 550 metres amb fibra-d'alta qualitat i connexions netes
La majoria d'execucions empresarials de 10 GbE cauen molt per sota dels 300 metres, de manera que OM3 les gestiona sense problemes. La zona de 300-400 m és on l'OM4 realment es guanya a aquesta velocitat.
40 Gigabit Ethernet (40GBASE-SR4)
40 GbE utilitza òptica paral·lela: quatre carrils 10G transmesos a través de quatre fibres en cada direcció, que requereixen una fibra de 8Connexió MTP/MPO.
- OM3: 100 metres
- OM4: 150 metres
100 Gigabit Ethernet: dos animals diferents
Aquí és on es produeix la confusió. "100G multimode" pot significar dues coses molt diferents:
100GBASE-SR4utilitza quatre carrils a 25 Gbps cadascun, i requereix un connector MPO de 8-fibra (la mateixa interfície física que 40GBASE-SR4). Límits de distància:
- OM3: 70 metres
- OM4: 100 metres
100GBASE-SR10utilitza deu carrils a 10 Gbps cadascun, i requereix un connector MPO de 24 fibres. Límits de distància:
- OM3: 100 metres
- OM4: 150 metres
SR4 és molt més comú en els desplegaments actuals perquè utilitza menys fibra i s'alinea amb els factors de forma del transceptor QSFP28. SR10 existeix però té una adopció limitada. Quan algú diu "100G sobre multimode", gairebé sempre vol dir SR4, el que significa que l'OM3 arriba a un màxim de 70 metres, no 100.
Hem vist que els clients especifiquen OM3 per a enllaços de 100G suposant un abast de 100-metres, i després descobreixen que la seva carrera de 85 metres no es certifica. Si esteu implementant 100GBASE-SR4, tracteu 70 metres com el sostre de l'OM3 i planifiqueu en conseqüència.
L'error que veiem més sovint
Els clients agonitzen per OM3 vs OM4 quan el problema real és una altra cosa.
Segons la nostra experiència, el grau de fibra rarament causa problemes de desplegament. Què causa problemes:
- Desajustos de polaritat MPO.Mètode A, B o C? Una polaritat incorrecta mata l'enllaç independentment del tipus de fibra.
- Connectors bruts.Una part de pols en una virola MPO causa més pèrdua que la diferència entre les especificacions d'atenuació OM3 i OM4.
- Barreja accidental de tipus de fibra.Algú enganxa un cable OM3 a un tronc OM4 o, pitjor, connecta una fibra de 50 µm a una infraestructura OM1 de 62,5 µm. El desajust del nucli (no el grau) provoca una pèrdua de 3-4 dB.
- Desajust de velocitat del transceptor/fibra.Connectar un transceptor-només de 10G a un enllaç dissenyat per a òptiques paral·leles de 40G i preguntar-se per què no funciona.
Si esteu fent una nova construcció, trieu un grau de fibra i estandarditzeu-lo. OM4 costa una mica més, però elimina qualsevol ansietat de distància per a les actualitzacions de 40G/100G. Si esteu afegint-hi una infraestructura OM3 existent, manteniu-vos amb OM3 tret que estigueu segur que necessiteu l'abast addicional-la mescla degradarà tot el camí cap al rendiment d'OM3 de totes maneres.
Quan saltar el multimode completament
Aquests són els consells que donem que poden semblar contraris a la intuïció per a un proveïdor de fibra: de vegades la resposta no és OM3 o OM4. És en mode-únic.
La fibra multimode existeix perquè és més barat d'acabar i històricament requereix transceptors menys costosos. Però aquesta diferència de costos ha reduït els mòduls SFP+. 10G únic-mode SFP+ ara només costen una mica més que els equivalents multimode. I el mode-únic us ofereix:
- Les distàncies es mesuren en quilòmetres, no en metres
- Una ruta d'actualització clara a 25G, 40G, 100G, 400G sense restriccions de distància
- No hi ha confusió OM3/OM4/OM5-El mode únic-OS2 només funciona
Si el traçat de l'edifici-a-l'edifici supera els 300 metres, o si esteu instal·lant un nou sistema troncal del campus que ha de durar 15+ anys, el mode-únic sovint té més sentit que intentar estirar el multimode fins als seus límits. El cost del transceptor una mica més elevat us ofereix una flexibilitat que el multimode no pot igualar.
Dit això, per a les connexions de fulla-espina dorsal del centre de dades, els enllaços de-a-canvi de servidor i la majoria d'execucions intra-de l'edifici, el multimode continua sent rendible i pràctic. Simplement no ho forceu on no encaixa.
Atenuació: una preocupació secundària
La fibra OM3 especifica una atenuació màxima de 3,5 dB/km a 850 nm. OM4 millora això fins a 3,0 dB/km. La diferència de 0,5 dB/km sona significativa, però a distàncies multimode típiques (menys de 300 metres), es tradueix en fraccions de decibel-menys que la variació que veuràs entre els aparells de connector.
L'atenuació és més important per als càlculs del pressupost d'enllaç en instal·lacions marginals. Si apropeu l'OM3 al seu límit de 300-metres a 10 GbE amb diversos punts de pegat, cada fracció de dB compta. Però per a la majoria de desplegaments estàndard, la diferència d'amplada de banda/distància entre OM3 i OM4 és més rellevant per a la decisió que l'atenuació.
Identificació de fibra en instal·lacions existents

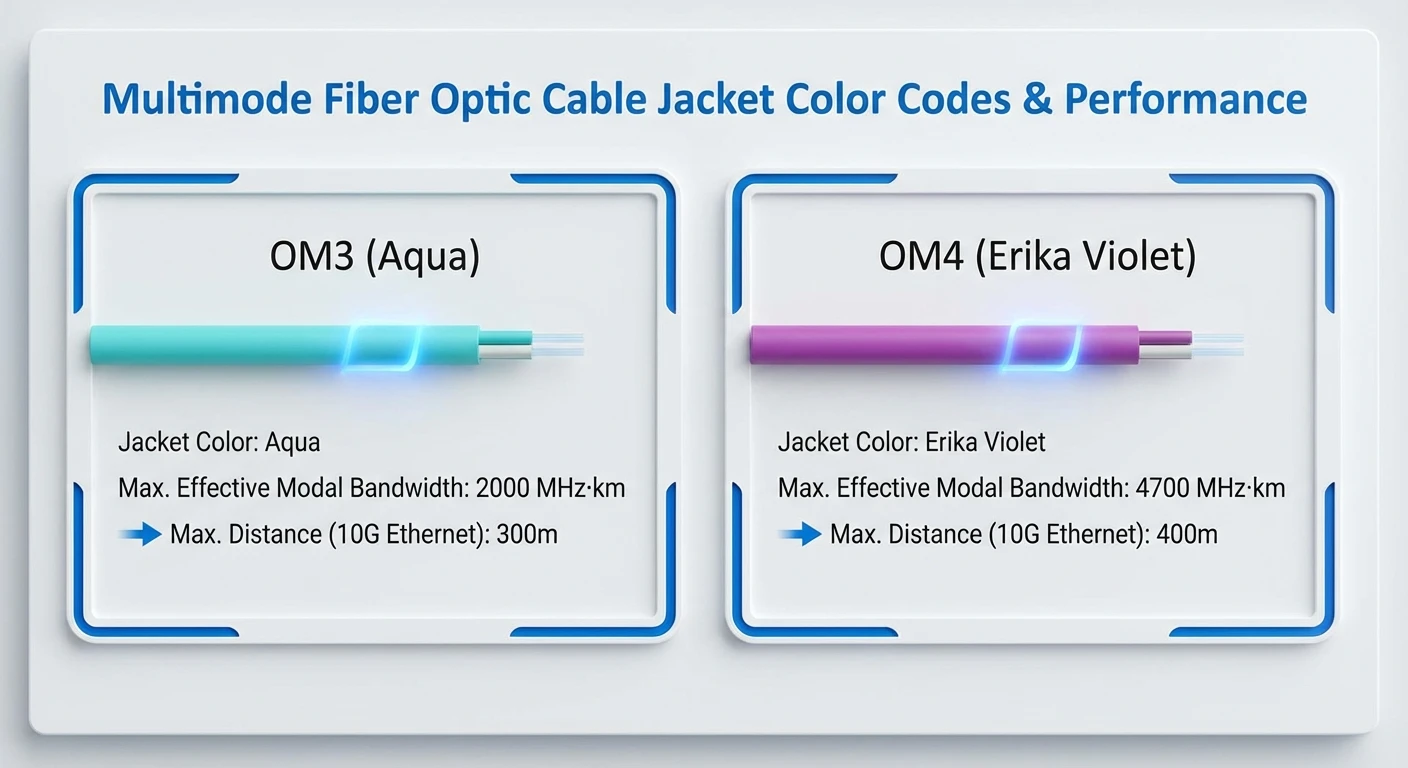

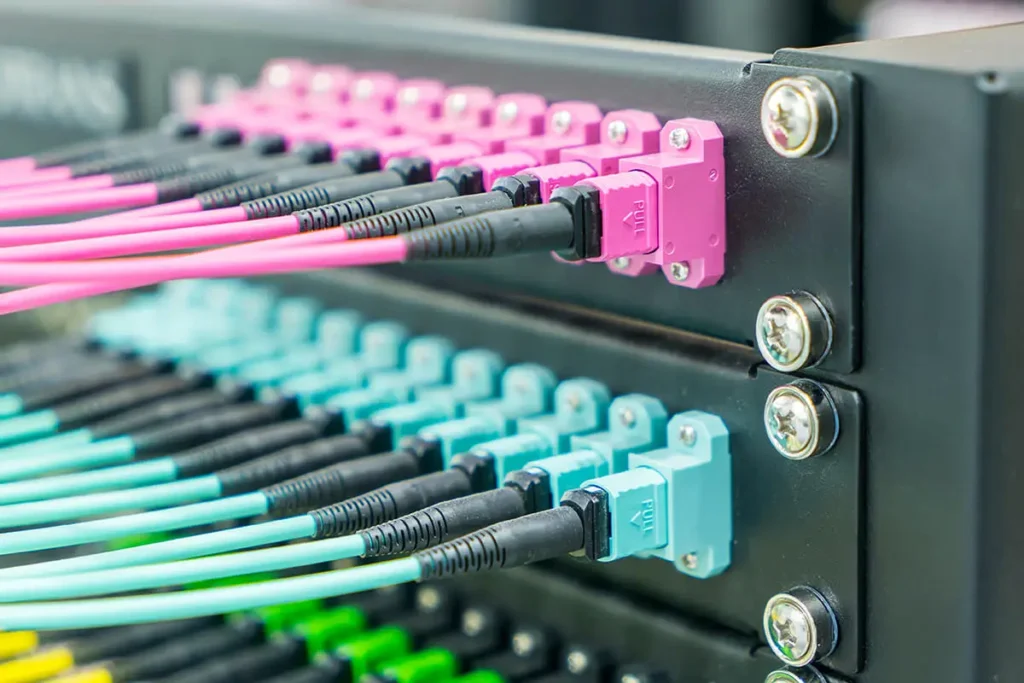

Versió ràpida: OM3 i OM4 utilitzen tradicionalment jaquetes aqua. Ara alguns fabricants utilitzen "Erika Violet" (un color morat-magenta) específicament per a OM4, però l'adopció és inconsistent-especialment a Amèrica del Nord, on encara s'envia una gran quantitat d'OM4 a l'aigua.
Si necessiteu identificar el cable sense etiquetar: comproveu les marques impreses a la jaqueta (els fabricants imprimeixen tipus de fibra a intervals regulars) o traieu la documentació. El color visual per si sol no és fiable tret que sàpigues que l'instal·lador va seguir la convenció violeta.
Què passa amb l'OM5?
OM5 (fibra multimode de banda ampla) admet la multiplexació per divisió de longitud d'ona d'ona curta a 850-953nm. Permet una amplada de banda agregada més gran executant diverses longituds d'ona sobre el mateix parell de fibra útil per a aplicacions de 100G i 400G amb òptica SWDM.
Per a la majoria de desplegaments actuals, OM5 és excessiu. És retrocompatible amb OM3/OM4 a 850 nm estàndard, de manera que funciona com una opció de-a prova futura si creix l'adopció de SWDM. Però avui, la decisió pràctica segueix sent OM3 vs OM4. No impulsem OM5 tret que un client tingui requisits específics de SWDM.
Cost Realitat
L'OM4 comporta un preu superior a l'OM3, però la diferència no és espectacular per als cables de connexió i els conjunts curts-de vegades només un percentatge de diferència. La prima es nota més en cables troncals llargs i comandes-de gran quantitat.

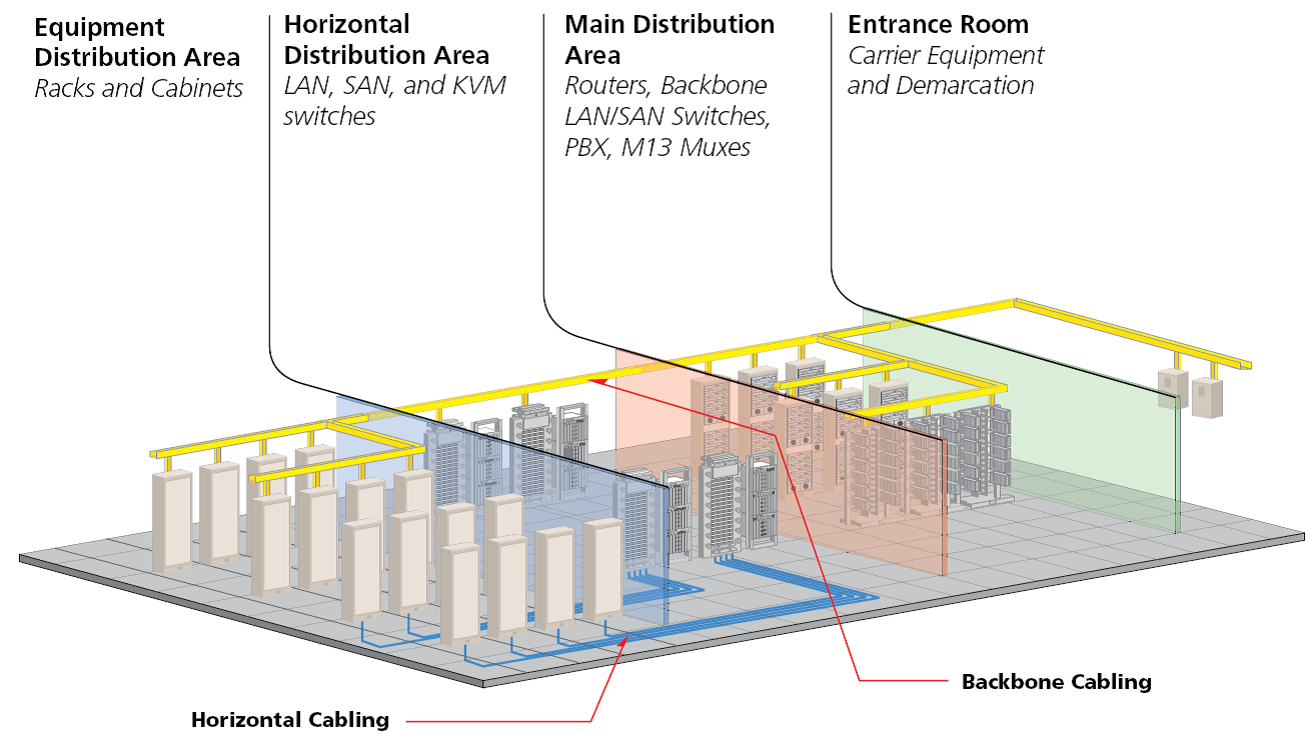

On el càlcul de costos és interessant: si l'abast estès d'OM4 elimina la necessitat d'un marc de distribució intermedi o permet consolidar dues sales d'equips en una, la prima del cable es compensa moltes vegades. Per contra, si totes les vostres tirades encaixen còmodament dins dels límits OM3, no té sentit pagar més per la capacitat no utilitzada.
Normalment recomanem: les noves construccions de centres de dades estan estandarditzades a OM4; la infraestructura OM3 existent es manté OM3 tret que un enllaç específic necessiti un abast més llarg; Els projectes amb pressupost-restringit amb recorreguts inferiors a 100 m poden triar amb seguretat OM3.
Escenaris de projectes reals amb els quals hem treballat
Alguns exemples de converses reals amb clients que il·lustren com funciona això:
Escenari 1: actualització de la xarxa de magatzems.Una empresa de logística necessitava connectar nous commutadors de 10 GbE en un centre de distribució de 180.000 metres quadrats. Recorregut més llarg: 140 metres. El seu contractista va citar OM4 "per a una futura-prova". La nostra presa: OM3 gestiona 10 GbE a 300 metres còmodament. A menys que estiguessin planejant 40G/100G en els propers 5 anys (no ho eren), OM4 afegeix cost sense benefici. Van anar amb OM3 i van estalviar un 12% en el cablejat.
Escenari 2: teixit-de la fulla del centre de dades.Un proveïdor de col·locació que crea nous pods amb 100GBASE-SR4 entre els interruptors de la columna vertebral i de la fulla. Cursa mitjana: 65 metres, més llarga: 95 metres. Inicialment van especificar OM3 assumint el límit de "100 metres" que havien vist en diversos articles. Problema: 100GBASE-SR4 a OM3 arriba al màxim a 70 metres. Els seus recorreguts de 95 metres no ho certificarien. S'ha canviat a OM4 (límit de 100 metres per a SR4), problema resolt.
Escenari 3: substitució de la columna vertebral del campus.Una universitat que substitueix l'envellida infraestructura OM1 entre edificis. Alguns recorreguts van superar els 400 metres. Van preguntar sobre OM4 per maximitzar la distància multimode. El nostre consell: a 400+ metres, estàs lluitant contra la física multimode. La fibra OS2 en mode-únic costa una mica més per als transceptors, però els ofereix un abast d'escala-quilòmetre i una ruta d'actualització de 20-anys. Van passar a un-mode únic per als enllaços entre-edificis, van mantenir el mode multimode per a la distribució dins de l'edifici.
Aquests exemples comparteixen un fil comú: la resposta correcta depèn dels requisits de distància reals i de les cronologies realistes d'actualització, no dels escenaris teòrics "que passaria si".
Notes sobre el connector i la terminació
Tant l'OM3 com l'OM4 utilitzen maquinari de terminació idèntic.Connectors LCdominar les instal·lacions modernes per a connexions dúplex;Connectors MTP/MPOmanejar òptiques paral·leles per a 40G i 100G. Els conjunts-terminats de fàbrica ofereixen un rendiment de pèrdua més coherent que la terminació de camp-si esteu desplegant enllaços d'alta-velocitat, pre-terminatsTronc OM4 MTP i cables de rupturareduir les variables d'instal·lació.
Una nota pràctica: per a òptiques paral·leles 40G/100G, verifiqueu que el tipus de polaritat MPO (Mètode A, B o C) coincideix entre els cables troncals i l'equip. Els errors de polaritat causen fallades d'enllaç que no tenen res a veure amb el grau de fibra.
Preguntes freqüents
P: Puc barrejar OM3 i OM4 al mateix enllaç?
R: Sí, són físicament compatibles (mateix nucli de 50 µm). Però l'enllaç funciona segons les especificacions OM3-obté límits de distància OM3 independentment de la quantitat d'OM4 al camí. Un cable de connexió OM3 en una execució d'-OM4 tot limita tot.
P: El meu enllaç 100G és de 90 metres. OM3 o OM4?
R: Si és 100GBASE-SR4 (el comú), OM3 només admet 70 metres. Necessites OM4. Si d'alguna manera utilitzeu 100GBASE-SR10, OM3 arriba als 100 metres-però SR10 és rar. Suposem SR4 tret que sàpigues el contrari.
P: He de substituir la infraestructura OM3 en funcionament per OM4?
A: Normalment no. Si OM3 compleix les vostres necessitats actuals de velocitat i distància, la substitució afegeix un cost sense cap benefici. Considereu l'OM4 per a noves incorporacions o quan actualitzeu a velocitats on els límits de l'OM3 es tornen limitants.
P: Quina és la diferència de preu real?
R: Per a cordons de connexió: mínim, sovint per sota del 10%. Per als cables troncals: OM4 funciona aproximadament entre un 15 i un 30% més en funció de la longitud i el nombre de fibres. El percentatge importa menys que si la capacitat d'abast addicional té un valor pràctic per al vostre desplegament.
P: L'OM4 requereix diferents transceptors?
R: No. Els transceptors no coneixen ni els importa el grau de fibra-transmeten i reben llum de 850 nm independentment. El tipus de fibra determina fins a quin punt la llum viatja de manera fiable, no quin transceptor utilitzeu.
Línia de fons
OM3 segueix sent una opció sòlida per a desplegaments de 10 GbE a 300 metres-que cobreix la majoria d'escenaris de LAN empresarials. OM4 justifica la seva prima quan esteu desplegant enllaços 40G/100G, quan les execucions superen els límits de distància de l'OM3 o quan voleu un marge per a futures actualitzacions de velocitat sense tornar a reconvertir.
Els errors més grans no són triar la nota equivocada. Estan forçant el multimode on el mode-únic té més sentit, barrejant tipus de fibra incompatibles o passant per alt la polaritat MPO en desplegaments d'òptica paral·lela. Feu-ho bé i la decisió OM3/OM4 esdevindrà senzilla.
Necessites ajuda per especificar fibra per a un projecte específic? El nostre equip tècnic pot revisar els vostres requisits de distància i recomanar la combinació adequadatipus de fibra multimode, configuracions de connectors i conjunts de tronc/pedaç.
