Cable de pegat de fibra exterior per a FTTA: una guia de selecció honesta del proveïdor

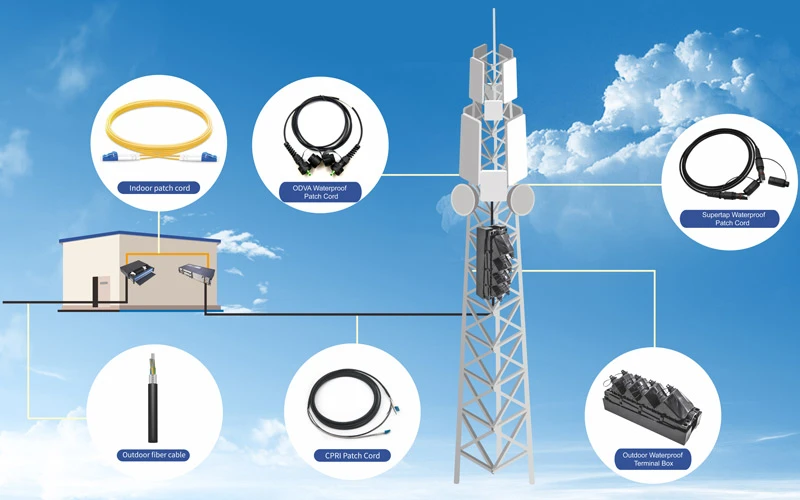

Un cable de connexió de fibra exterior per a FTTA (Fibra a l'antena) és un conjunt de fibra òptica resistent i resistent a la intempèrie que connecta unitats de banda base (BBU) a nivell del sòl a unitats de ràdio remotes (RRU) muntades en torres cel·lulars. Aquests cables utilitzen connectors impermeables amb classificació IP67-{3}} normalment PDLC, ODVA, NSN Boot o FullAXS - i estan construïts amb jaquetes LSZH o TPU resistents als UV per sobreviure anys d'exposició a l'exterior. Si esteu desplegant estacions base 4G LTE o 5G, el cable de connexió FTTA exterior que trieu determina directament la fiabilitat de l'enllaç, la qualitat del senyal i la freqüència amb què la vostra tripulació ha de tornar a pujar a la torre.

Per què FTTA va substituir el cable coaxial - i per què el cable de connexió és més important

El canvi de circuits d'alimentació coaxial a una arquitectura FTTA-basada en fibra no era opcional. Va ser forçat per la física. Els cables coaxials tradicionals entre un refugi de l'estació base i la seva antena perden una potència substancial del senyal de RF a distància, amb recorreguts pràctics normalment limitats a uns 100 metres. El cable de fibra òptica transporta senyals de 10 a 20 quilòmetres amb pèrdues insignificants. En un disseny FTTA, l'RRU es troba a prop de l'antena i gestiona la conversió digital-a-analògica al-lloc. El recorregut de fibra des del terra fins a la part superior de la torre és l'enllaç frontal, i el cable de connexió exterior és el punt d'acoblament final - l'únic component que s'endolla, desconnecta, s'endureix i s'estressa més que qualsevol altra peça del camí de la fibra.

És per això que, des del punt de vista de la fabricació i el subministrament, els cables de connexió FTTA exteriors generen més consultes de RMA que gairebé qualsevol altre producte de fibra passiva. El cable en si mateix rarament falla. El que falla és el segell del connector, la integritat de l'armadura en un punt de tensió o l'extrem - gairebé sempre perquè s'ha especificat el cable incorrecte per a l'entorn o el cable correcte s'ha instal·lat malament.

Què fa que un cable FTTA exterior sigui diferent d'un cable de connexió estàndard

Un pont dúplex d'interior estàndard LC-a-LC no duraria un mes a la cara d'una torre. Les diferències són estructurals, no cosmètiques.

El cos del cable en un conjunt FTTA a l'aire lliure adequat sol ser una construcció de tipus GYFJH-de 5,0 mm o 7,0 mm: dos nuclis de fibra de mode únic -(fibra insensible G.657.A1 o G.657.A2 a la flexió-) envoltats per un tub de resistència de fil d'aramida, un tub de resistència de fil d'aramida i un tub de resistència de fil d'espiral per a la trituració. LSZH o TPU. LSZH compleix els requisits de retard{10}}de flama de telecomunicacions sense alliberar fums tòxics. El TPU és més resistent a l'abrasió i a la flexió repetida -, generalment, el recomanem per a instal·lacions en què el cable es dirigeix ​​​​a través de conductes estancs o s'estira al voltant dels elements estructurals de la torre afilats.

A cada extrem, una carcassa de connector impermeable tanca elConnector LC dúplex de fibra òpticainterfície. La carcassa s'acobla amb un adaptador de mamparà corresponent a la RRU o la caixa de connexió, i el mecanisme de bloqueig comprimeix una junta tòrica-per aconseguir una protecció d'entrada IP67 -, que significa una estanquitat total-a la pols i una resistència a la immersió temporal d'aigua de fins a un metre.

Els quatre sistemes de connectors que trobareu realment

Aquesta és la secció en què la majoria dels compradors s'equivoquen, per la qual cosa val la pena dedicar-hi temps. Els connectors FTTA exteriors no són intercanviables. Si encarregueu el tipus incorrecte, el vostre cable no es pot connectar físicament amb el port del capçal de ràdio - i veiem que això passa amb més freqüència del que ningú del sector vol admetre.

PDLC (Push-Pull Duplex LC)és la interfície dominant per a ZTE, Huawei i una gran part dels desplegaments globals. Un parell de virolles LC dúplex estàndard es troba dins d'una carcassa metàl·lica cilíndrica amb un collaret de bloqueig push-. La instal·lació és senzilla: alineeu la ranura de la clau, premeu fins que faci clic, premeu la femella exterior-a mà. Els conjunts PDLC s'ajusten a la norma IEC 61754-20 i s'acoblen amb qualsevol adaptador LC estàndard un cop retirats de la carcassa exterior. Per a la majoria de les compilacions de macrocel·les, PDLC ofereix el millor equilibri de cost, temps de lliurament i servei de camp. També és el tipus de connector que enviem amb més freqüència.

ODVA (Adaptador variable per a l'exterior)segueix la norma IEC 61076-3{-106 i és àmpliament adoptat per Nokia, Samsung i llocs compartits de diversos-proveïdors -, especialment a Amèrica del Nord i Europa, on la interoperabilitat multiplataforma és un requisit de contractació. ODVA admet tres interfícies internes: LC dúplex (ODVA-DLC), SC simplex (ODVA-SC) i MPO multifibra (ODVA-MPO). La carcassa circular segellada és més voluminosa que el PDLC, però gestiona molt bé les proves de vibració, boira de sal i xoc tèrmic.

Arrencada NSNés un disseny-heritage de Nokia: una bota de goma flexible sobre un connector dúplex LC estàndard amb un anell d'acoblament roscat. És més lleuger i compacte, cosa que el fa popular per a cel·les petites al terrat i pistes híbrides interiors/exteriors. Tanmateix, la compensació-és real. El segell de la bota de goma es degrada més ràpidament sota una exposició UV sostinguda en comparació amb una carcassa metàl·lica completa. Per als llocs de torres en climes tropicals o deserts, normalment orientem els clients cap a PDLC o ODVA.

FullAXSes va desenvolupar principalment per a plataformes del sistema de ràdio Ericsson. La carcassa rectangular push-tirada permet operar amb una-mà amb guants, i una tapa antipols integrada protegeix l'extrem entre connexions. Si esteu treballant en una torre-equipada d'Ericsson o en un lloc-RAN compartit que inclogui ràdios Ericsson, és probable que FullAXS s'especifiqui al manual d'instal·lació.

L'error de comanda més comú que veiem: un client envia una RFQ per a "cables de connexió LC a l'aire lliure per a FTTA" sense especificar el sistema de connectors. Això és com demanar pneumàtics sense especificar el patró del cargol. Confirmeu sempre el tipus de port RRU - PDLC, ODVA, NSN o FullAXS - abans de cotitzar o comprar.

Especificacions que separen un bon cable d'un cable problemàtic

• Tipus de fibra:El mode-únic G.657.A1 és l'estàndard. G.657.A2 permet corbes més estretes (7,5 mm de radi mínim vs. 10 mm) i val la pena especificar-ho per a tancaments-superiors de torre confinada.
• Diàmetre exterior del cable:5,0 mm per a trams més curts i menys exposats on la flexibilitat importa. 7.0 mm per a tirades de torre verticals que superin els 30 metres - el marge de tracció afegit no és opcional en aquestes longituds.
• Resistència a la tracció:500 N mínim a curt termini. Valorem els nostres conjunts a 600 N, la qual cosa proporciona un espai significatiu durant els estiraments de la torre on el pes del cable i la càrrega del vent es combinen.
• Resistència a l'aixafament:1000 N/100 mm és bo per a un conducte protegit. Per als cables lligats directament a l'acer de la torre, especifiqueu 2.000 N/100 mm - la caiguda de gel, les eines i el pas accidental-durant el manteniment són perills reals.
• Pèrdua d'inserció:El conjunt completat que inclou els dos connectors hauria de mesurar menys de 0,3 dB per parell aparellat. Cada cable que enviem inclou un informe de prova individual de fàbrica que ho verifica.
• Temperatura de funcionament:-40 graus a +70 graus és la línia de base. Els llocs desèrtics o equatorials haurien d'especificar conjunts classificats amb +85 graus.
• Classificació IP:IP67 és el pis de la indústria. L'IP68 és recomanable per a les entrades de volta-a nivell del sòl o les torres costaneres on la ruixada de sal i el contacte prolongat amb la humitat són habituals.

Una nota sobre les especificacions que sovint es passa per alt: el material del tub de blindatge. L'armadura d'acer inoxidable manté la seva integritat en entorns costaners, d'alta-humitat i industrials. L'armadura d'acer al carboni-zincat és més barata, però es pot corroir en dos o tres anys amb aire carregat de sal-. Si esteu desplegant-vos a prop d'una costa o en una zona d'-indústria pesada, pregunteu al vostre proveïdor específicament quin material de blindatge s'utilitza.

Errors d'instal·lació que generen la majoria de rendiments de camp

Fem un seguiment de les reclamacions de garantia i les dades de RMA a través de la nostra línia de productes exteriors FTTA. Tres patrons d'error representen la majoria de les devolucions - i cap d'ells és defecte de fabricació.

Cares terminals contaminades en l'aparellament inicial.Una sola partícula de pols a la punta de la virola LC pot augmentar la pèrdua d'inserció en 0,5 dB o més. En una plataforma de torre ventosa, els residus aterren en un extrem exposat en qüestió de segons. La solució és senzilla però no-negociable: netegeu tots els extrems amb un netejador d'un-clic o una tovallola IPA-sense pelusa immediatament abans de l'aparellament i manteniu els taps de pols posats fins al moment final. Només això eliminaria aproximadament un terç de les queixes de "perdues elevades" que rebem.

Violacions del radi de flexió durant l'encaminament del cable.Els instal·ladors de vegades fan corbes pronunciades de 90 graus per encaminar el cable al voltant dels elements estructurals o dins dels tancaments. La pèrdua de macroflexió resultant pot no aparèixer immediatament en un rastre OTDR, però empitjora a mesura que el cicle de temperatura fatiga el recobriment de fibra durant els mesos posteriors. Per a un cable FTTA de 7,0 mm, mantingueu almenys 70 mm de radi de flexió estàtic (10 × OD del cable) i un radi de flexió dinàmic de 140 mm durant l'estirada.

Suport de cable inadequat a la torre.Els cables sense suport entre els punts de fixació actuen com a veles de vent. La tensió mecànica cíclica es concentra a lapunt de terminació del connector, accelerant l'esquerda de fatiga al tub de l'armadura. Fixeu els cables a l'acer de la torre mitjançant lligams d'acer inoxidable amb classificació UV-a intervals no superiors a un metre. A les teulades, passeu per conductes impermeables sempre que sigui possible.

Com triar la seqüència de decisió correcta del cable de connexió FTTA exterior -

En lloc d'una llista de verificació genèrica, aquí teniu l'ordre de decisió real que evita els errors d'especificació més habituals:

Pas 1: identifiqueu el port del connector RRU.Consulteu la fitxa tècnica de l'equip o la guia d'instal·lació. Això us proporciona el tipus de connector - PDLC, ODVA, NSN Boot o FullAXS. No assumeixis només en funció de la marca del venedor; alguns operadors especifiquen connectors no-predeterminats als seus estàndards de desplegament.

Pas 2: mesura el camí d'encaminament, no només la distància en línia recta-.Una torre de 60-metres no vol dir un cable de 60 metres. Tenir en compte els recorreguts horitzontals dins del refugi, el camí al llarg de la cara de la torre incloent desviaments al voltant d'obstruccions i un bucle de servei d'1 a 2 metres a l'extrem RRU. Demaneu la longitud personalitzada exacta: l'excés de bobines creen pèrdues d'inserció innecessàries i atrapen el vent.

Pas 3: coincideix el diàmetre del cable amb l'entorn mecànic.5,0 mm per a recorreguts protegits o curts. 7.0 mm per a trajectes de cara-de torre exposada de més de 30 metres on la càrrega de tracció durant la instal·lació és un factor.

Pas 4: Confirmeu les condicions ambientals.Costanera o industrial? Especifiqueu blindatge d'acer inoxidable i IP68. Torre interior estàndard? L'armadura galvanitzada-i IP67 solen ser suficients. Interval de temperatures extrems? Comproveu que els materials de la jaqueta i el segell del connector estiguin classificats en conseqüència.

Pas 5: sol·liciteu una mostra amb un informe de prova abans de fer una comanda per volum.Mesureu la pèrdua d'inserció al lloc-amb el vostre propi equip. Inspeccioneu eladaptador de fibra òpticainterfície d'acoblament per a la concentricitat i la geometria de la cara final. Un proveïdor que es resisteix a enviar una mostra provada no és un proveïdor que voleu en un desplegament de torre de 500 cables.

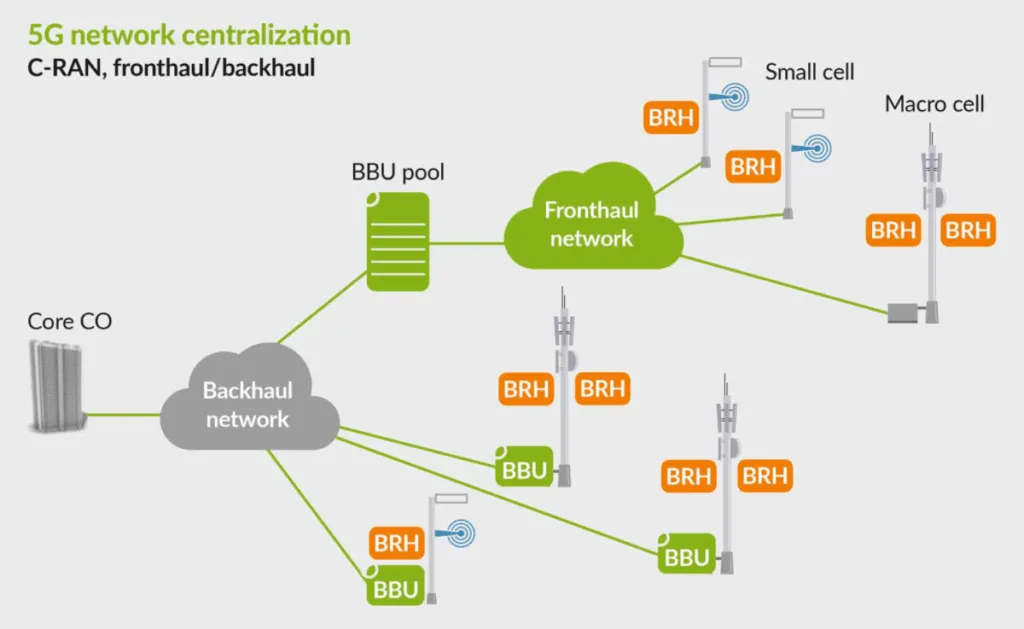

5G Fronthaul i què significa per a la selecció de cables

El 5G NR i l'estàndard 5G-avançat emergent no estan canviant la física fonamental dels cables de connexió FTTA a l'aire lliure, però sí que estan canviant l'escala. Les matrius massives d'antenes MIMO amb configuracions 32T32R o 64T64R necessiten més parells de fibra per sector que les ràdios 2T2R heretades. Algunes unitats d'antena actives ara requereixen vuit o dotze ports de fibra, la qual cosa impulsa la demanda de conjunts-de major nombre oDivisor de fibra òptica PLCdistribució a la base de la torre.

La densificació de cèl·lules petites - particularment a l'espectre de la banda C- i de les ones mm - també està multiplicant els punts finals. Un desplegament urbà dens pot instal·lar entre 50 i 100 nodes de cèl·lules petites per quilòmetre quadrat, cadascun requerint un cable de connexió dúplex exterior pre-terminat. Amb aquest volum, els conjunts plug-i-play amb dades de prova-verificades de fàbrica esdevenen essencials per mantenir el desplegament programat.

També hi ha un interès creixent pels cables híbrids FTTA/PTTA que combinen conductors de fibra i corrent continu en una sola jaqueta, reduint el recompte total de cables a la torre. Val la pena avaluar-los per a les noves compilacions -, però requereixen una verificació acurada de la compatibilitat tant amb l'entrada d'alimentació del capçal de ràdio com amb la interfície de fibra, de manera que encara no suposen una caiguda-en el reemplaçament de la fibra i els corrents d'alimentació separats a cada lloc.

On el cable de pegat exterior es troba amb la resta de la ruta de fibra

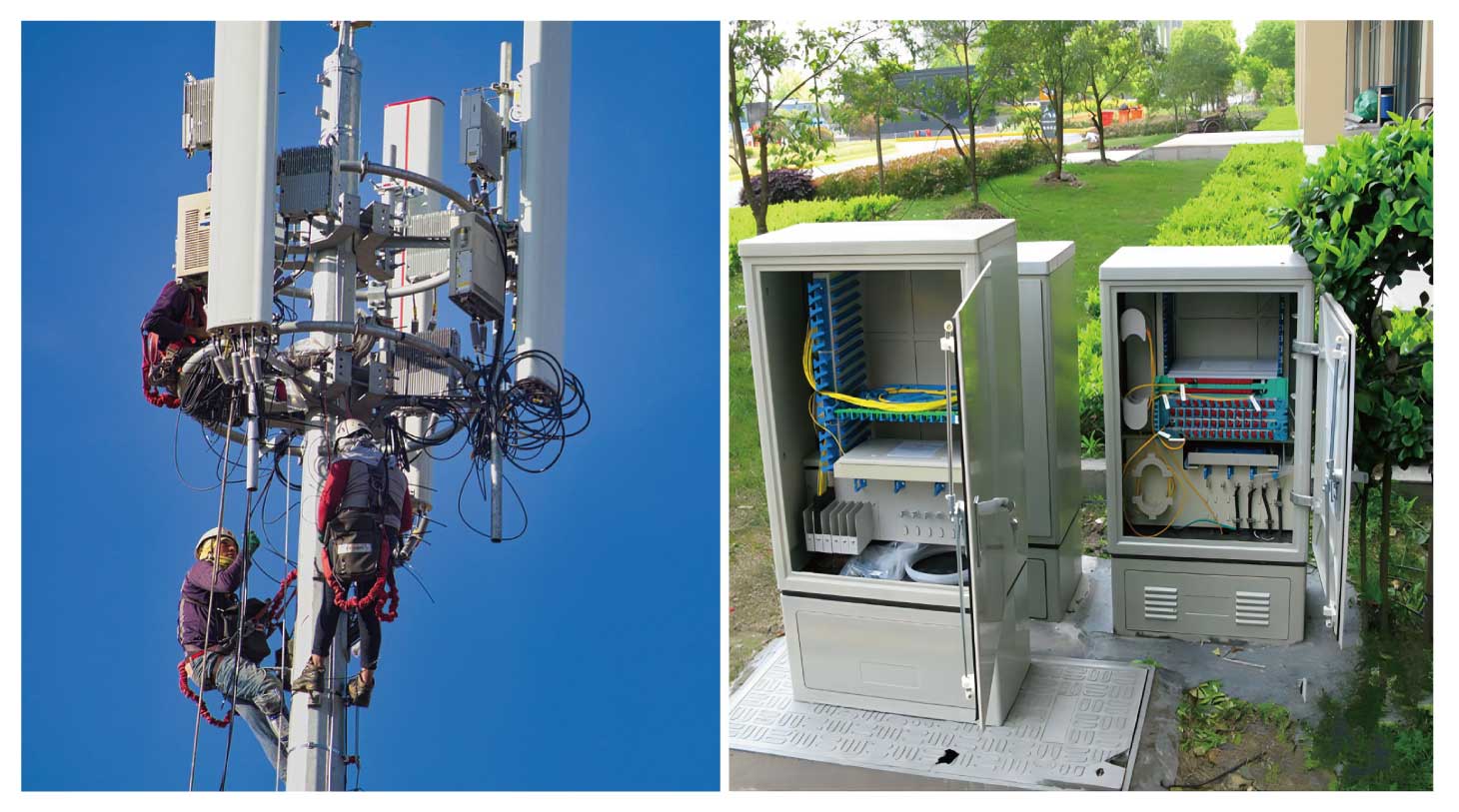

A la base de la torre, els cables de connexió FTTA a l'aire lliure solen acabar dins d'un resistent a la intempèriecaixa de terminals de fibra òptica- el punt de transició entre el cable de connexió de la torre-facial i la fibra del tronc interior que es connecta de nou a la BBU. Una caixa de terminals adequadament especificada accepta ports de connector impermeables a l'exterior i adaptadors estàndard LC o SC a l'interior, amb safates d'empalmament i alleujament de la tensió per al cable troncal d'entrada.

Per a un lloc macro de tres-sectors típic amb dos operadors per sector, planifiqueu almenys sis ports de fibra dúplex. Especifiqueu la caixa amb espai per a vuit o dotze per evitar haver de canviar de tancament quan l'operador afegeix un operador o actualitza una ràdio de -fibra- més gran. IP65 és la qualificació mínima per al propi recinte; L'IP68 és preferible a nivell del sòl en regions-propenses a inundacions.

Mode-únic o multimode: no hi ha debat per a FTTA

Tots els principals proveïdors d'equips especifiquen fibra d'-mode únic per a la connexió frontal FTTA. Els motius són la distància i l'ample de banda. Una macro torre pot ser de 200 metres; una arquitectura C-RAN amb piscines BBU centralitzades pot allargar-se fins a diversos quilòmetres. La fibra OS2 de mode -únic a 1310 nm gestiona tot això amb una atenuació inferior a 0,35 dB/km. El multimode no pot. La diferència de cost per-metre entre el cable d'exterior d'un-mode i multimode és insignificant. Per a qualsevol compilació FTTA nova, el mode-únic G.657.A1 és l'única recomanació que val la pena fer.
