Mode únic vs fibra multimode: Guia completa 2026

El mes passat, el nostre equip de vendes d'Evolux va rebre una trucada urgent d'una empresa de logística de Nova Jersey. Acabaven de completar una lliçó dolorosa-i costosa-de selecció de fibra. Havien instal·lat cables de connexió multimode OM3 i col·legues al seu nou magatzem de 50.000 metres quadrats, només per descobrir sis mesos després que el seu proveïdor de WMS requeria enllaços de 10 km al centre de dades corporatiu. La correcció? Esborrant cablejats per valor de 47.000 $-inclosos centenars de connectors LC, adaptadors SC i-cables de connexió preterminats-i començar de nou amb el mode únic.

Aquesta guia existeix perquè no cometis el mateix error.

A Evolux Fiber, amb 12+ anys fabricant connectors de fibra òptica, cables de connexió i solucions de connectivitat per a 50+ països, hem vist com aquest escenari es va produir innombrables vegades. La veritat és que triar entre fibra monomode i multimode no es tracta només del cable-es tracta d'entendre com afecta la vostra elecció tots els components de l'enllaç òptic: connectors, adaptadors, col·legues, cables de connexió i divisors.

La resposta de 30 segons (per a aquells que tenen pressa)

Encara llegint? Bé. Anem més a fons.

Entendre la diferència fonamental

Aquí hi ha una analogia que realment funciona:

La fibra de mode únic és com un rifle de franctirador-un feix precís, viatja lluny, requereix una òptica de precisió. El nucli de 9 µm (aproximadament 1/10 de l'amplada d'un cabell humà) només permet una via de llum, eliminant els "ecos" que degraden els senyals a distància.

La fibra multimode és com una escopeta-diversos pellets (modes de llum) distribuïts, efectius a prop, més fàcils d'apuntar. El nucli de 50 µm o 62,5 µm permet que la llum reboti en centenars de camins diferents, la qual cosa està bé per a distàncies curtes, però crea problemes de temporització (dispersió modal) a mesura que augmenta la distància.

Això no és només acadèmic-influeix directament fins a quin punt pot viatjar el vostre senyal i a quina velocitat.

Com afecta el tipus de fibra a la vostra elecció del connector

Això és el que la majoria de guies no us diuen: les fibres monomode i multimode utilitzen connectors físicament idèntics-però els requisits de rendiment són completament diferents.

La matriu de compatibilitat de connectors

Visió crítica:Tot i que els connectors semblen idèntics, els connectors de mode únic exigeixentoleràncies més estrictes. Un connector amb una pèrdua d'inserció de 0,3 dB és acceptable per a multimode, però pot provocar errors d'enllaç a les aplicacions de mode únic de llarg-recurs.

Tipus polonesos: APC vs UPC

Consell Evolux:No connecteu mai els connectors APC amb els connectors UPC-la virola angulada danyarà els dos extrems i provocarà una pèrdua greu de senyal. El nostreConnectors LC APCPresenta un poliment d'angle de precisió de 8 graus per a la màxima pèrdua de retorn.

Selecció de cordó de connexió per tipus de fibra

En demanar cables de connexió de fibra òptica, el tipus de fibra ho dicta tot:

Foment del producte Evolux:El nostrecables de connexió monomode i multimodeestan disponibles en longituds des de 0,3 m fins a 500 m, amb configuracions dúplex, simplex, blindat i uniboot. Tots els cables de connexió se sotmeten a proves òptiques al 100% abans de l'enviament.

Les especificacions que realment importen

Nucli i revestiment: la base física

Per què això importa:Aquest petit nucli de mode únic de 9 µm és alhora una benedicció i una maledicció. Requereix una alineació de precisió làser-durant l'empalmament i la connexió (augmentant els costos d'instal·lació), però pràcticament elimina la dispersió modal.

Atenuació: Pèrdua de senyal per quilòmetre

El menjar per emportar:El mode únic a 1550 nm només perd 0,22 dB per quilòmetre-és a dir, aproximadament14 vegades menysque multimode a 850 nm. En una carrera de 10 km, aquesta és la diferència entre un senyal utilitzable i estàtic.

Ample de banda: el sostre de velocitat

Això és el que els venedors no us diuen:El "28000 MHz·km" de l'OM5 sona impressionant, però només importa per a les aplicacions SWDM (Short Wavelength Division Multiplexing). Per a l'òptica SR4 estàndard, l'OM5 funciona de manera idèntica a l'OM4.

MPO/MTP: el canvi de joc d'alta-densitat

Per als centres de dades amb 40G, 100G o 400G, l'elecció del connector sovint importa més que el tipus de fibra. Els connectors MPO/MTP permeten òptiques paral·leles que simplement no són possibles amb les connexions LC/SC tradicionals.

Mode únic vs multimode en aplicacions MPO/MTP

La compensació-és clara:

Mode únicutilitza menys fibres però transceptors més cars

Multimodeutilitza més fibres però transceptors basats en VCSEL-més econòmics

Polaritat i gènere MPO/MTP

Aquí és on moltes instal·lacions funcionen malament:

Expertise Evolux:El nostreCordons de connexió MTP/MPOestan disponibles en configuracions de 8, 12 i 24-fibra amb polaritat de tipus A, B o C. També oferim cables de connexió MTP-a-LC per fer la transició entre connexions paral·leles i dúplex.

La matriu{0}}del món real

Aquí és on el cautxú es troba amb la carretera. He recopilat distàncies provades reals, no només números de full d'especificacions:

Comparació de distància d'estàndards Ethernet

*Requereix un cable de connexió de mode condicionat

Visió crítica:Observeu com les distàncies multimode es redueixen dràsticament a mesura que augmenten les velocitats. A 25G, l'OM3 arriba al màxim a només 70 metres-a penes prou per a una sola fila de bastidors en un gran centre de dades.

L'equació de costos: és més complex del que penses

Preus del transceptor (Q1 2025, mòduls compatibles)

L'anomalia 40G:Per què el mode únic 40G és 8 vegades més car? Utilitza quatre longituds d'ona làser (LR4=4 x 1310nm CWDM), mentre que l'SR4 multimode utilitza quatre fibres paral·leles amb VCSEL barats. Aquest és el punt dolç on el multimode guanya absolutament el cost.

Cost total de propietat: una visió de 10 anys

Permeteu-me compartir un càlcul real d'un projecte de 2024:

Escenari:Centre de dades de 500 nodes, distància mitjana d'enllaç 150 m, planificació per a 10G avui, 100G en 5 anys

"Espera, guanyes multimode per 185.000 dòlars?"

No tan ràpid. Això és el que passa quan estem a 15 anys i afegim 400G:

gir de la trama:Fins i tot amb la recablació, el multimode encara guanya en aquest escenari. Però-i això és crucial-en el moment en què els vostres enllaços 400G superin els 100 m, el mode únic esdevé obligatori, independentment de la inversió anterior.

La meva recomanació honesta sobre el cost

"Si esteu construint una infraestructura que ha de durar més enllà del 2030, la prima de mode únic és una assegurança, no una despesa".

La indústria de les xarxes està clarament avançant cap al mode únic. La Silicon Photonics d'Intel, el full de ruta 800G de Broadcom i les arquitectures hiperescaladores afavoreixen el mode únic. Se suposava que OM5 ampliaria la rellevància del multimode, però l'adopció ha estat tèbia.

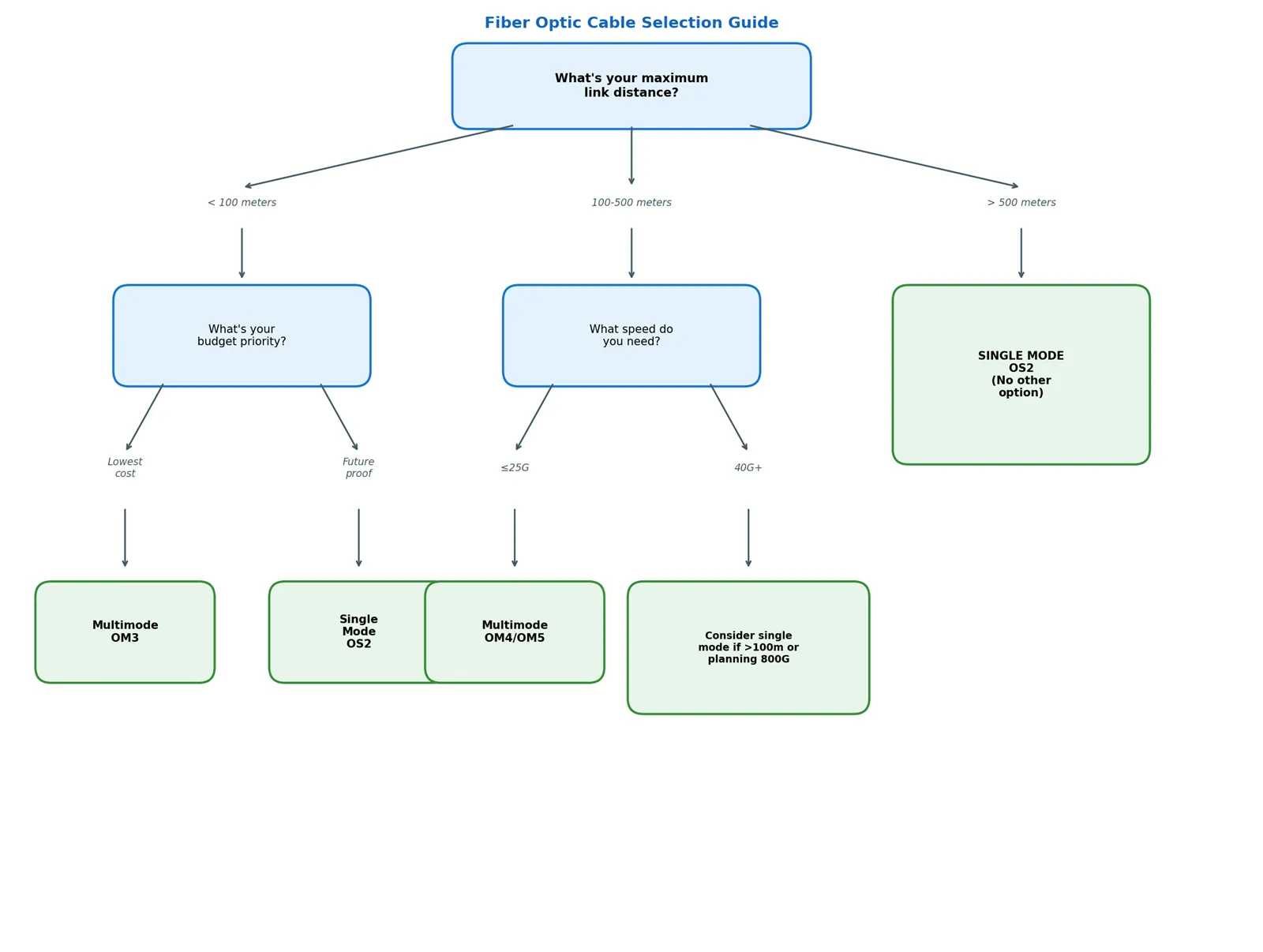

El marc de decisió: un diagrama de flux pràctic

Casos pràctics del-món real

Cas: E-Commerce Fulfillment Center (Phoenix, AZ)

Repte:Instal·lació de 200.000 metres quadrats, 3,000+ dispositius IoT, columna vertebral de 40G, variacions extremes de temperatura (les seccions del magatzem van des del congelador de -20 graus fins als molls de càrrega de 45 graus)

Pla inicial:OM4 multimode a tot arreu

Què va passar:Les temperatures d'estiu a les seccions no-climàtiques- controlades van provocar una degradació del senyal inesperada. L'atenuació més alta del multimode combinada amb l'expansió del connector induïda per la calor- va crear fallades intermitents.

Solució:Desplegament híbrid-OM4 per a interconnexions de sales de dades controlades-climàticament, mode únic per a tots els enllaços que passen per zones de temperatura-variables.

Lliçó: La tolerància a la temperatura és important. La menor atenuació del mode únic proporciona més marge per a l'estrès ambiental.

Xarxes FTTH i PON: on domina el mode únic

En els desplegaments de Fiber-to-the-Home (FTTH), la fibra de mode únic és elnomés opció pràctica. Heus aquí per què i com els divisors de PLC ho fan econòmic:

Per què FTTH ha de ser de mode únic

Guia de selecció del divisor PLC

Els divisors PLC (Planar Lightwave Circuit) divideixen els senyals òptics per servir diversos subscriptors des d'una sola fibra:

Opcions de factor de forma:

Fibra nua- Per a safates d'empalmament als armaris de carrer

Mini mòdul- Compacte, per a caixes de terminals

Caixa d'ABS- Resistent, per a la distribució exterior

casset LGX- Muntatge en bastidor-, per a oficines centrals

Muntatge en bastidor (1U/2U)- Integració ODF d'alta-densitat

Solució Evolux:El nostreDivisors PLCproporcions de suport d'1:2 a 1:64 amb una excel·lent uniformitat (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Cas: Hospital Campus Network (Boston, MA)

Repte:Edificis satèl·lits de l'hospital principal + 4, distàncies de 200 m a 2,3 km, compliment HIPAA que requereix segmentació de la xarxa, 10G avui amb 100G previst per a imatges PACS

Decisió:Mode únic OS2 per a tots els enllaços inter-edificis, OM4 dins dels edificis

Informació clau:El CTO em va dir: "Vam posar un preu multimode per a l'enllaç de l'edifici més llarg a 400 m. Va funcionar. Aleshores, legal ens va recordar que els enllaços de dades dels pacients requereixen camins redundants. La nostra ruta de seguretat a través de l'estructura d'aparcament era de 600 m. El mode únic va ser l'única resposta".

Lliçó: Assenyaleu sempre els vostres camins redundants, no només les rutes principals.

Cas: Financial Trading Floor (Chicago, IL)

Repte:Requisits de latència ultra-baixa (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Elecció sorprenent:OM4 multimode

Raonament:A distàncies de 50 m, els làsers VCSEL dels transceptors multimode tenen temps de pujada més ràpids que els làsers DFB de mode únic. La diferència de latència és de nanosegons, però en el comerç d'alta-freqüència, els nanosegons són diners.

Lliçó: L'optimització de la latència de vegades afavoreix el multimode per a enllaços molt curts i molt ràpids.

Tendències tecnològiques 2026 que hauríeu de conèixer

L'auge del 800G i més enllà

L'estàndard IEEE 802.3df (ratificat el 2024) introdueix:

800GBASE-SR8:Multimode, 8 carrils x 100G, màxim 50m a OM4

800GBASE-DR8:Mode únic, 8 x 100G, abast de 500 m

Tingueu en compte la penalització de distància que paga el multimode a 800 G-a només 50 metres. Per als centres de dades d'hiperescala amb longituds de files superiors a 30 m, això gairebé no deixa marge.

Co-Packaged Optics (CPO) i Silicon Photonics

Intel, Broadcom i AMD aposten per la fotònica de silici-que és inherentment una tecnologia de mode únic. CPO integra transceptors òptics directament als commutadors ASIC, i les primeres implementacions (esperades 2026-2027) són exclusivament en mode únic.

Què significa això:La propera generació de maquinari de xarxa s'optimitzarà per a mode únic. El multimode no desapareixerà, però la inversió per avançar-lo s'ha alentit significativament.

Dobla-fibra insensible

Els dos tipus de fibra ara tenen variants insensibles a la flexió-(ITU-T G.657 per a mode únic, OM4-BI per a multimode). Aquests toleren radis de flexió més ajustats sense pèrdua de senyal-crucial per a entorns de pegats d'alta densitat.

Recomanació:Especifiqueu sempre fibra insensible a la flexió-per a instal·lacions noves. La prima de cost és insignificant (<5%), and it dramatically simplifies cable management.

Errors comuns a evitar

Error 1: barreja de tipus de fibra sense condicionament de mode

El problema:Algú connecta un transceptor d'un sol mode a una fibra multimode (o viceversa), esperant que "només funcioni".

Què passa realment:A 1G amb òptica 1000BASE-LX i un cable de connexió de condicionament de mode, això pot funcionar fins a 550 m. A 10G i superiors, no funciona gens. El desajust modal provoca una degradació severa del senyal.

Regla:No barregeu mai tipus de fibra sense una justificació explícita d'enginyeria i els cables de condicionament correctes.

Error 2: ignorar la qualitat del connector

El problema:Ús de connectors barats o pràctiques de neteja inadequades.

Les matemàtiques:Un únic connector brut pot introduir 1-3 dB de pèrdua. En un enllaç OM4 de 300 m a 100 G, el vostre pressupost de pèrdua total és només d'uns 2,6 dB. Un connector dolent i estàs per sobre del pressupost.

Regla:Invertiu en connectors de qualitat, netejar abans de cada connexió, inspeccionar amb un abast de fibra.

El paper dels pigtails en la terminació de la fibra

En instal·lar una infraestructura de fibra permanent,colessón el pont entre el cable en brut i l'equip connectoritzat:

Per què importen les cues:Les-pigtails acabades de fàbrica tenen un rendiment òptic garantit (normalment<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Línia de productes Evolux:El nostrecoles de fibra òpticavénen en configuracions LC, SC, FC i ST amb fibra multimode OS2 o OM1-OM5. Disponible en formats de cinta de 0,9 mm de buffer ajustat o 12/24 de fibra, longituds de 0,5 m a 5 m.

Selecció de fibra-específica del sector

Les diferents indústries tenen requisits únics que influeixen en les decisions de mode únic i multimode:

Telecomunicacions i ISP

Solucions d'Evolux Telecom:Donem servei a 50+ operadors de telecomunicacions d'arreu del món amb components FTTH--extrem a extrem, inclosos cables de derivació pre-connectoritzats, divisors LGX 1:32 i caixes de terminals-de paret.

Centres de dades

Solucions del centre de dades d'Evolux:Els nostres cables troncals MTP/MPO i conjunts de ruptura estan dissenyats per a òptiques paral·leles de 40G/100G/400G amb una pèrdua d'inserció ultra-baixa (<0.35dB per connector).

Xarxes 5G

Solucions Evolux 5G:Els nostres cables de connexió per a exteriors de grau industrial-inclouen impermeabilització IP67/IP68, jaquetes resistents als-UV i temperatures de funcionament de -40 graus a +85 graus .

Imatge mèdica i sanitària

Consideració especial:Els hospitals requereixen un cablejat immune-EMI per a les suites de ressonància magnètica i la robòtica quirúrgica.

Ciutats intel·ligents i IoT industrial

Error 3: oblidar-se de la densitat del panell de connexió

El problema:Planificar execucions de fibra sense tenir en compte les limitacions del panell de connexió.

La realitat:Els connectors LC de mode únic i els connectors LC multimode són físicament idèntics. Però el nucli més petit del mode únic requereix toleràncies més estrictes en panells de connexió d'alta-densitat. Pressupost entre un 15 i un 20% més per a la infraestructura de panells de mode únic.

Error 4: sobre-especificar el multimode

El problema:Instal·lant OM5 "per si de cas" quan OM4 n'hi hauria prou.

La realitat:Els avantatges de l'OM5 només es materialitzen amb els transceptors SWDM4. Si utilitzeu òptiques estàndard SR4/SR8, OM5 i OM4 funcionen de manera idèntica. Estalvieu la prima de cost del 25% tret que tingueu plans SWDM específics.

Preguntes freqüents

P: Puc provar-futur instal·lant els dos tipus de fibra?

A:Sí, i moltes empreses fan exactament això-s'anomena infraestructura "híbrida" o "paral·lela". Executeu mode únic per a backbone/enllaços ascendents i multimode per a la capa d'accés. Només heu de mantenir una documentació estricta i una codificació de colors.

P: El meu proveïdor diu que el multimode és "prou bo" per a 400G. Tenen raó?

A:Tècnicament sí, però amb advertències. 400GBASE-SR8 funciona amb OM4 fins a 100 m. Tanmateix, requereix 16 fibres (8 TX + 8 RX) en comparació amb les 2 fibres del mode únic per a 400GBASE-DR4. Teniu en compte el cost de la infraestructura dúplex MTP-16 vs LC abans de decidir-vos.

P: Què passa amb la fibra a l'escriptori? Quin tipus?

A:Per a la majoria d'entorns d'oficina de menys de 100 m, l'OM3 multimode ofereix la millor economia. Excepció: si esteu en un entorn de campus on els enllaços d'escriptori es poden agregar a distàncies més llargues, el mode únic simplifica l'arquitectura.

P: És més difícil acabar en mode únic al camp?

A:Ho va ser, històricament. Els connectors pre-polits moderns i les empalmadores de fusió han eliminat en gran mesura aquesta bretxa. La terminació del camp afegeix aproximadament un 10-15% de prima de temps/cost per al mode únic en comparació amb el multimode. Per a la infraestructura permanent, això és insignificant.

P: Som una petita empresa amb una sala de servidors per a 5 persones. Alguna cosa d'això importa?

A:Sincerament? Probablement no. A petita escala, utilitzeu el que vinguin els vostres interruptors per als transceptors, compreu fibra a joc i no us ho penseu massa. Aquesta guia és per a infraestructures que han de durar una dècada i escalar de manera significativa.

Les meves recomanacions personals per al 2026

Després de tot l'anterior, aquí teniu la meva opinió honesta:

Per a centres de dades (qualsevol mida)

Aneu en mode únic per a les interconnexions de columna i fulla.El full de ruta 400G/800G és dominant en mode únic. Pagueu ara la prima del transceptor o pagueu la prima de recàrrega més tard.

Per al campus empresarial

Mode únic per construir-a-edifici, OM4 multimode dins d'edificis.Aquest enfocament híbrid equilibra el cost i la{0}}prueba futura.

Per a entorns industrials o durs

Mode únic, sempre.La menor atenuació proporciona marge per als canvis de temperatura, vibracions i contaminació del connector.

Per a Home Labs i petites empreses

El que sigui més barat i que coincideixi amb el vostre equip.A aquesta escala, les diferències tècniques no justifiquen l'esforç d'optimització.

No es tracta de la fibra, sinó de la solució completa

El debat entre mode únic i multimode sovint s'enquadra com "que és millor"-però aquesta és la pregunta equivocada.La pregunta correcta és "quina solució completa de connectivitat de fibra requereix la meva aplicació?"

A Evolux Fiber, hem après que els desplegaments amb èxit depenen de:

Escollir el tipus de fibra adequatper a les vostres necessitats de distància i amplada de banda

Connectors i adaptadors coincidentsal vostre equip i entorn

Especificació dels tipus de poliment adequats(APC vs UPC) per a la vostra aplicació

Selecció de cordons de connexió i trets adequatsamb rendiment òptic verificat

Planificació de futures actualitzacionssense re{0}}cables costosos

El mode únic té la física al seu costat: menor pèrdua, potencial d'ample de banda il·limitat i impuls de la indústria. Multimode té economia al seu costat: transceptors més barats, instal·lació més senzilla i dècades de fiabilitat provada a distàncies curtes.

Els millors arquitectes de xarxa no trien els costats-triuen adequadament per a cada segment de la seva infraestructura, amb components de qualitat que no es convertiran en l'enllaç feble.
