Instal·lació de cable de fibra òptica interior i exterior

Evolux Fiber Team · Febrer de 2026 · 10 minuts de lectura

La instal·lació de fibra òptica és un pas crític per crear xarxes d'alt rendiment-. La selecció del cable adequat garanteix una transmissió de dades eficient, una longevitat i una durabilitat en diferents entorns. Aquesta guia cobreix la instal·lació de cables de fibra òptica interior i exterior, amb consells pràctics per a cada escenari.

Nou en fibra òptica? És possible que vulgueu consultar el nostreConceptes bàsics del connector de fibra òpticaprimer.

Tipus de cable de fibra òptica per aplicació

Els cables de fibra òptica es classifiquen en funció del seu entorn de desplegament: interior i exterior. Cada tipus està dissenyat amb característiques específiques per gestionar diferents condicions.

Cables de fibra òptica per a interiors

Els cables de fibra òptica d'interior s'utilitzen habitualment en edificis, oficines i centres de dades. Aquests cables són flexibles, lleugers i estan dissenyats amb materials resistents al foc-per complir els codis de seguretat. Experimenten menys estrès ambiental que els cables exteriors, però han de complir les estrictes normes de seguretat contra incendis.

La qualificació de foc és més important del que la majoria de la gent s'adona. En un incendi d'edifici, la jaqueta de cable incorrecta pot emetre fums tòxics o propagar les flames a través dels espais de manipulació d'aire. D'acord amb l'article 770 del NEC (Codi Elèctric Nacional), aquí teniu el que heu de saber sobre les qualificacions:

L'ús d'una puntuació incorrecta no és només una infracció del codi. Hem vist que els instal·ladors fan passar el cable OFNR a través dels espais plens per estalviar uns quants cèntims per peu. L'inspector d'edificacions ho atrapa, tot s'arranca i es torna a fer amb el cable adequat. Els "estalvis" costaven aproximadament 10 vegades més al final.

Cables de fibra òptica a l'aire lliure

Els cables exteriors s'enfronten a un conjunt de reptes completament diferent-oscil·lacions de temperatura de -40 graus a +70 graus, infiltració d'humitat, degradació dels raigs UV, estrès físic i, de vegades, rosegadors mastegant la jaqueta. Aquests cables estan construïts més resistents amb jaquetes blindades i materials que bloquegen l'aigua.

Cables de fibra subterranis

Aquests cables es treuen a través de conductes enterrades d'1 a 2 metres de profunditat. El conducte proporciona protecció física, però la humitat encara entra amb el pas del temps-per això els cables subterranis necessiten un gel de bloqueig d'aigua-o una cinta de bloqueig-seca a l'interior. Les jaquetes compatibles amb lubricants-ajuden a reduir la fricció durant les traccions llargues pel sistema de conductes.

Cables enterrats directes

A diferència dels cables subterranis, els cables enterrats directes entren a terra sense conductes. Necessiten blindatge reforçat-acer ondulat o cinta d'alumini-per gestionar la pressió del sòl i els danys dels rosegadors. Ofereix Evoluxcables blindatsamb una protecció millorada dissenyada específicament per a aplicacions d'enterrament directe.

Cables aeris

Els cables aeris pengen entre els pals o es connecten als edificis. Estan protegits dels perills subterranis, però s'enfronten a la càrrega del vent, l'acumulació de gel i l'exposició constant als raigs UV. Els dissenys d'auto-suport amb-filferro d'acer incorporat són estàndard-el missatger suporta el pes del cable mentre que les fibres òptiques es mantenen protegides a l'interior.

Cables submarins

Per al desplegament submarí en rius, llacs o zones costaneres, els cables necessiten una resistència a l'aigua superior. La majoria utilitzen barreres múltiples:-tubs farcits de gel,-cintes inflables amb aigua i construcció tancada hermèticament. L'armadura pesada protegeix dels cops d'àncora.

-Planificació prèvia a la instal·lació

Aquí hi ha una cosa que la majoria de guies no subratllen prou: la planificació evita al voltant del 95% dels problemes d'instal·lació. No problemes tècnics-problemes de planificació. Algú s'ha oblidat de comprovar si el conducte existent ja estava ple. Algú no es va adonar que calia un permís per a l'encreuament de la carretera. Algú va demanar un cable de 20 metres curt.

Abans de demanar qualsevol cosa, recorre tota la ruta i documenta:

Distància total- mesura-ho, no calculeu. Afegiu un 10-15% per a les variacions de fluix i encaminament.

Obstacles- parets, sostres, serveis públics existents, encreuaments de carreteres

Condicions ambientals- estarà exposat a temperatures extremes? Humitat? Químics?

Infraestructura existent- podeu utilitzar conductes, safates de cables o vies existents?

Permisos necessaris- permisos d'excavació, permisos de construcció, acords-de via-

Per treballar a l'aire lliure, truqueu811(als EUA) per localitzar els serveis subterranis existents abans de qualsevol excavació. Això és legalment requerit, i colpejar una línia de gas o un cable d'alimentació crea problemes greus.

Bones pràctiques per a la instal·lació de fibra òptica

Els cables de fibra ofereixen grans avantatges-amplada de banda alta, baixes pèrdues i immunitat a les interferències electromagnètiques. Però aquests avantatges només apareixen quan la instal·lació es fa correctament. Aquí teniu consells específics per a diferents escenaris d'instal·lació.

Instal·lació de fibra òptica interior

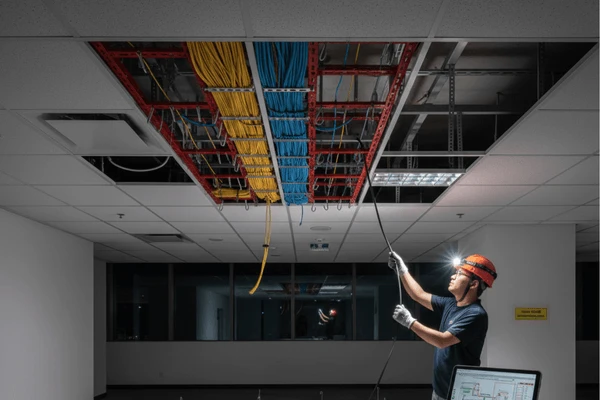

Instal·lacions de sostre i sòl elevat

Els sostres caiguts i els sòls elevats són probablement els llocs més fàcils per executar fibra. Normalment, els panells del sostre es poden empènyer cap amunt i moure's a un costat, donant-vos accés a la ruta dels cables per sobre. Les rajoles del terra elevat s'aixequen de la mateixa manera.

Els cables d'aquests espais haurien d'estar ben-suportats i organitzats. Utilitzeu safates, ganxos en J-o corretges de velcro-a uns 4 o 5 peus de distància en recorreguts rectes, amb suports addicionals en els canvis de direcció.

Una cosa que la gent oblida: col·loqueu suports a l'estructura de l'edifici, no a la reixeta del sostre. La graella només està dissenyada per aguantar el pes de les rajoles. Hem vist que les seccions del sostre baixaven quan es van connectar massa cables a la xarxa amb el pas del temps. No passa immediatament-porten mesos o anys de pes acumulat-però quan desapareix, treu tot el que hi ha a sota.

Algunes altres coses a tenir en compte a les instal·lacions al sostre:

No col·loqueu cables directament sobre les rajoles del sostre. S'enfonsaran i finalment cauran.

No enganxeu massa els llaços de cremallera. Crea punts d'estrès que causen problemes més tard. Les corretges de velcro funcionen millor.

Mantingueu la fibra separada dels cables d'alimentació almenys 12 polzades. La fibra és immune a les interferències, però els cables d'alimentació generen calor.

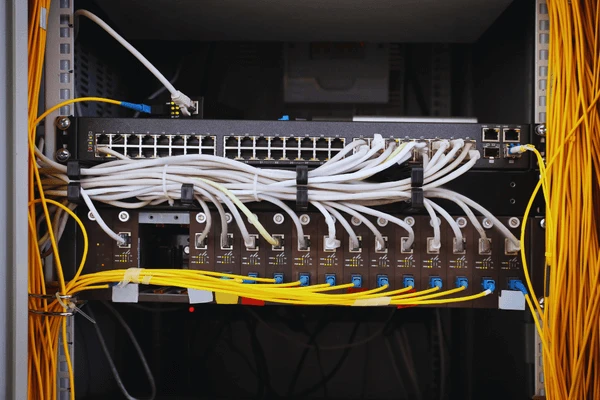

A-Instal·lacions d'armaris

Els cables dins dels armaris de bastidor s'han d'organitzar. Els bastidors desordenats causen problemes reals-més difícils de solucionar, més fàcil desconnectar alguna cosa accidentalment, un malson per fer canvis més tard.

Úspanells de connexió de fibraper als punts de terminació nets. Passeu els cables a través de gestors de cables verticals i horitzontals en lloc de deixar-los passar per l'equip. Mantingueu els cables de fibra i d'alimentació als costats oposats del bastidor.

Deixeu sempre els bucles de servei-cable addicional enrotllat per a un ús futur. Sense fluix, fins i tot moure equips d'unes quantes polzades pot requerir estirar nous cables.

Instal·lacions d'elevació

Els cables verticals entre els pisos són complicats a causa del pes del cable. El cable en si es pot estirar amb el temps si no es recolza correctament.

Utilitzeu el cable nominal de OFNR-mínim per a les barres verticals-OFNP si l'elevador es connecta a espais plens. Suport els cables a intervals regulars mitjançant pinces-de fibra. Les pinces metàl·liques habituals poden aixafar la fibra si es tensen massa.

Aquí tens un consell que t'estalvia molt d'esforç: comença des del pis superior i tira cap avall, no cap amunt. Estirar el cable cap amunt combat la gravetat durant tot el camí, i la càrrega augmenta amb cada metre que estireu. Tirar cap avall permet que la gravetat ajudi en comptes de lluitar contra tu.

Potser els procediments de manipulació de diferents fabricants de cables varien una mica. Per tant, comproveu el full de dades del cable per obtenir un augment vertical màxim sense suport i primer seguiu les seves instruccions.

Instal·lació de fibra òptica exterior

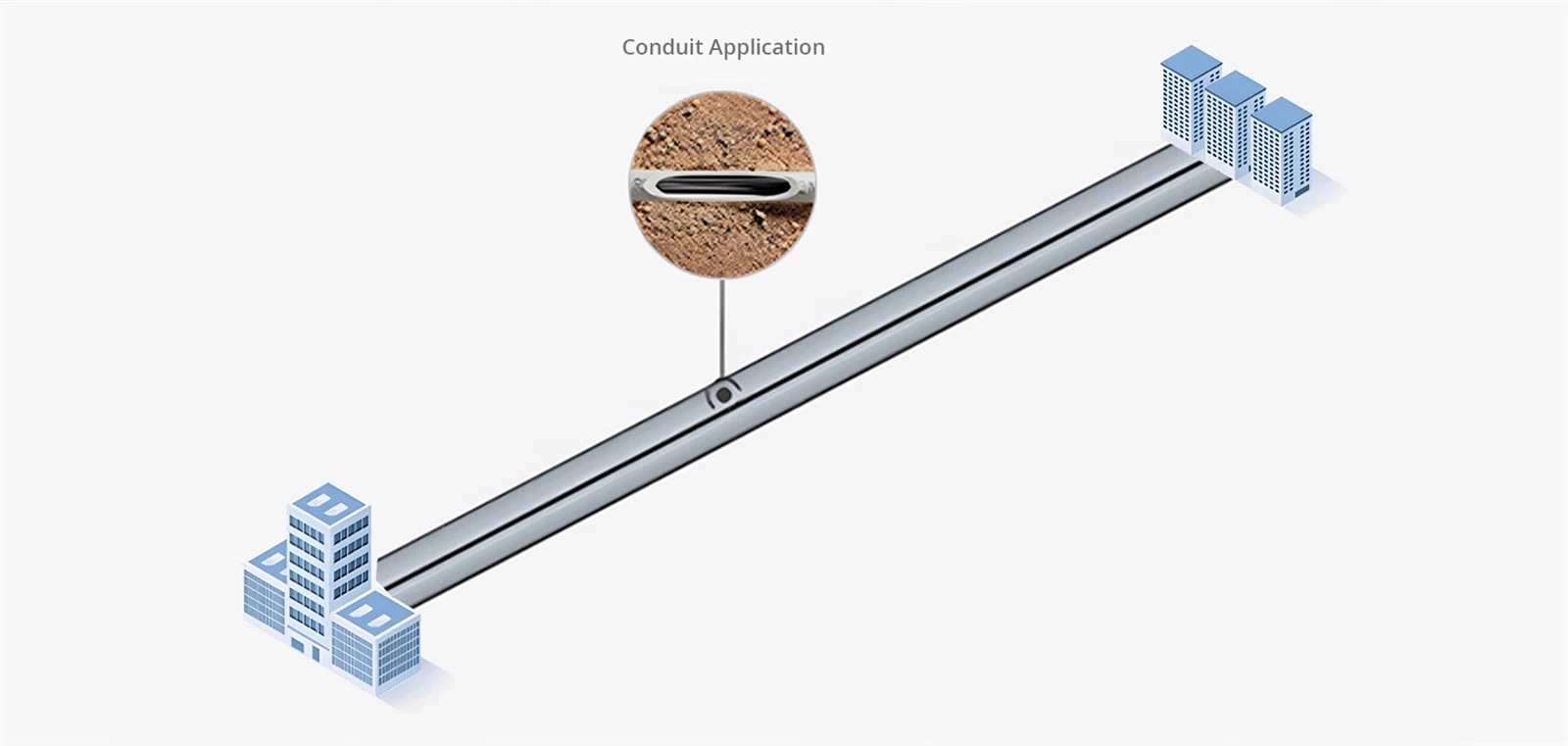

Instal·lació de conductes

El conducte ofereix una bona protecció-a llarg termini als cables exteriors, però un cop instal·lat, fer canvis és difícil i costós. Planifiqueu la ruta amb cura per endavant.

Quan traieu el cable pel conducte, mantingueu tots els punts de transició suaus. A les caixes de connexió i forats de mà, no deixeu que els cables descansin sobre vores afilades-afegiu un tros curt de conducte flexible o conducte interior per guiar el cable per les cantonades. Les caixes d'extracció divideixen tirades llargues en segments manejables i us donen accés per a treballs futurs.

Col·loqueu sempre una corda de tracció al conducte durant la instal·lació. Ho necessitareu més tard. Utilitzeu un lubricant compatible amb fibra-per a tirades llargues-el gel a base d'aigua-funciona bé, però comproveu que sigui compatible amb el material de la jaqueta del cable.

Nota:El radi interior dels corbes del conducte ha de ser almenys 10 vegades el diàmetre exterior del cable. Per a un cable exterior típic de 8 mm, això és un radi de flexió mínim de 80 mm. Els recorreguts del conducte s'han de limitar a 100 peus entre els punts d'extracció, sense més de dos corbes de 90 graus per segment. Superar aquests límits augmenta dràsticament la tensió de tracció.

La tècnica de la figura 8

Durant estirades molt llargues-uns centenars de peus o més-no intenteu fer-ho tot alhora. Estireu fins a un punt intermedi, estireu l'excés de cable en un patró de figura 8 (no circular, que introdueix un gir) i, a continuació, continueu l'estirada. Això distribueix la tensió i evita superar la capacitat màxima de tracció del cable.

Instal·lació soterrada directa

L'enterrament directe posa el cable recte a terra sense conducte. Necessiteu absolutament un cable blindat classificat per a l'enterrament directe-el cable exterior normal no sobreviurà més d'un any o dos.

Abans d'excavar, truca811per localitzar els serveis existents. Exigit per llei a la majoria de llocs. Copejar una línia de gas o un tronc de fibra és car en el millor dels casos, perillós en el pitjor. Obteniu permisos d'excavació-la majoria de jurisdiccions els requereixen.

La profunditat d'enterrament depèn de la ubicació:

Enterra sempre per sota de la línia de gelada de la teva regió. Els cicles de gel-descongelació poden canviar el sòl i danyar els cables enterrats massa poc profunds.

Després de col·locar el cable, primer ompliu-lo amb sorra o terra fina-sense roques directament sobre el cable. Instal·leu la cinta d'advertència unes 12 polzades per sobre. Documenteu la ruta exacta amb coordenades GPS o mesures detallades. Algú t'ho agrairà d'aquí a anys quan ho necessiti trobar.

Instal·lació aèria

La instal·lació aèria suspèn cables entre pals. Evita els costos de la rasa, però exposa els cables al temps-vent, el gel, el sol i els canvis de temperatura.

Els cables-autònoms amb cable de missatgeria integrat són estàndard. El missatger suporta el pes i les càrregues del vent mentre que les fibres òptiques es mantenen protegides a l'interior. Per a les instal·lacions a prop de les línies elèctriques, tots els cables de -autosuport-dielèctrics (ADSS) utilitzen fil d'aramida en lloc d'acer per evitar riscos elèctrics.

La caiguda entre pols importa més del que la gent s'adona. Massa ajustat crea problemes d'estrès en temps fred quan el cable es contrau. Massa fluix provoca un moviment excessiu al vent, creant fatiga en els punts de fixació. Per a espais de més de 100 metres o en zones meteorològiques adverses, és probable que vulgueu que un enginyer calculi la caiguda adequada.

Allà on els cables entren als edificis, instal·leu llaços d'expansió. Els canvis de temperatura provoquen una expansió i contracció significatives-sense bucles, que el moviment concentra l'estrès als punts d'entrada i pot danyar tant el cable com les penetracions de l'edifici amb el temps.

Empalmament i terminació

Instal·lar cables és la meitat de la feina. Connectar-los correctament és l'altra meitat.

Empalmament de fusió

L'empalmament per fusió fon dos extrems de fibra junts amb un arc elèctric. Un bon empalmament de fusió gairebé no té pèrdua-normalment inferior a 0,05 dB. Per això és l'estàndard per a instal·lacions permanents.

El procés requereix precisió en cada pas:

Tirael recobriment protector per exposar la fibra nua. Utilitzeu decapadors de fibres adequats-eines improvisades danyen el vidre.

Netejala fibra nua amb un 99 % d'alcohol isopropílic i tovalloletes-sense pelusa. Una passada per secció de neteja.

Escindirla fibra per crear una cara extrem plana i perpendicular. La qualitat de l'enganxament determina la qualitat de l'empalmament-si sembla estellat, angulat o aspre, retireu-ho més i torneu-ho a provar.

Fusiblecol·locant fibres a l'empalmadora. Els alinea automàticament i aplica l'arc.

Protegirl'empalmament amb una-manga termoretràctil. Els empalmes de fusió nus són extremadament fràgils.

Si l'empalmadora estima una pèrdua per sobre de 0,05 dB, alguna cosa ha fallat. Millor refer-ho que acceptar un empalme marginal.

Per a feina de baixa, qualitatcoles de fibra òpticaamb connectors-polits de fàbrica fan una diferència real en els resultats finals.

Empalmament mecànic

Els empalmes mecànics utilitzen accessoris d'alineació i gel d'índex-que coincideix en lloc de fusió. Més ràpid d'instal·lar, no cal equips de fusió cars.

La compensació: major pèrdua (0,1-0,5 dB típic enfront de menys de 0,05 dB per a la fusió) i menor fiabilitat-a llarg termini en entorns durs. Multa per reparacions d'emergència o treballs de baix-recompte de fibra on el cost de l'equip és una preocupació. Per a la infraestructura permanent, la fusió encara és el camí a seguir.

Tipus de connectors

Diferents aplicacions demanen diferents connectors:

El nostreconnectors de fibra òpticavénen en tots els tipus estàndards tant per a la terminació de fàbrica com de camp.

Prova i documentació

No us salteu les proves. "L'enllaç s'il·lumina" no vol dir que la instal·lació sigui bona. Una instal·lació marginal pot funcionar a 10 G però fallar a 100 G, o bé a l'estiu però abandonar a l'hivern.

Inspecció visual

Abans de connectar qualsevol cosa, comproveu cada extrem del connector amb un microscopi d'inspecció amb un augment de 200-400x. Busqueu pols, empremtes dactilars, rascades al nucli, xips a la virola.

La contaminació causa la majoria dels problemes de la xarxa de fibra. Una enquesta del sector va trobar que és la raó número u per resoldre problemes de trucades. Netegeu els connectors contaminats amb les eines de neteja adequades i torneu a inspeccionar-los-. Les ratllades que travessen l'àrea central fan que el connector hagi de ser substituït.

Prova de pèrdues

Els conjunts de proves de pèrdua òptica mesuren la pèrdua total d'inserció{0}}fins a-. Compareu els resultats mesurats amb la pèrdua esperada:

Pèrdua esperada=(longitud de la fibra × atenuació) + (connectors × 0,3 dB) + (empalmes × 0,1 dB)

Atenuació típica de la fibra:

Mode -únic a 1310 nm: 0,35 dB/km

Mode -únic a 1550 nm: 0,25 dB/km

Multimode a 850 nm: 3,0 dB/km

Si la pèrdua mesurada és significativament superior a la calculada, alguna cosa no funciona. Trobeu-lo abans d'acceptar la instal·lació. Per al cablejat de les instal·lacions, l'estàndard TIA-568 proporciona pressupostos de pèrdues específics i requisits de prova que han de seguir la majoria de les instal·lacions comercials.

Prova OTDR

L'OTDR (Optical Time-Domain Reflectometer) envia polsos de llum i mesura reflexos, mostrant tots els connectors, empalmes, corbes i fallades de l'enllaç. El rastre us indica exactament on són els problemes i la gravetat.

Deseu traces OTDR per a cada fibra. Quan alguna cosa falla mesos o anys més tard, comparar les traces actuals amb les originals mostra exactament què ha canviat. Emmagatzemeu la documentació on els tècnics futurs puguin trobar-la-no a l'ordinador portàtil d'algú que surt quan canvien de feina.

Problemes comuns i solucions

L'enllaç no s'establirà en absolut

Comproveu en aquest ordre: connectors col·locats correctament? Fibra connectada correctament (traça-la físicament)? La polaritat TX/RX és correcta? Connectors nets?

Errors intermitents o taxa d'error de bits elevada

Gairebé sempre una de les tres coses: connectors contaminats, potència òptica marginal (l'enllaç funciona però sense marge) o infracció del radi de flexió en algun lloc del camí. Inspeccioneu físicament la ruta buscant revolts tancats-dins dels bastidors, en els canvis de direcció, a qualsevol lloc on el cable s'hagi "embotit" en un espai reduït.

L'enllaç funcionava abans, ara no

Alguna cosa va canviar. S'ha fet alguna feina a la zona? Algú ha connectat o desconnectat alguna cosa? Compareu la traça OTDR actual amb la línia de base original.

OTDR mostra una pèrdua elevada inesperada en un moment determinat

Pot ser un connector brut, un empalmament dolent, una corba estreta o un dany físic. Comenceu amb la neteja. Si això no ho soluciona, inspeccioneu físicament la ubicació que identifica l'OTDR.

Conclusió

Una bona instal·lació de fibra es redueix a les bases: cable adequat per al medi ambient, manipulació acurada, connexions netes, proves adequades. No és complicat, però els detalls importen. Omet-los i solucionaràs problemes durant anys.

L'Evolux Fiber ofereix connectors-de components complets de fibra òptica, cables de connexió, col·legues, adaptadors i caixes de terminals. Mostres gratuïtes i suport tècnic disponible per als vostres projectes.

Tens preguntes sobre la teva instal·lació? Contacta amb el nostre equipper a ajuda.
