Solucions de connectors de fibra LC d'alta-densitat: Uniboot vs. Empènyer-Tira

Els béns immobles del bastidor són cars i les demandes d'ample de banda segueixen augmentant. Aquesta és la realitat. La qüestió no és si necessiteu una infraestructura de fibra més densa-és com la construireu sense crear un malson de manteniment.

Han sorgit dos dissenys de connectors de fibra LC com a solució-: cables uniboot i connectors push-pull. Solucionen diferents problemes. Triar-ne el mal us costa temps, diners o tots dos.

L'enfocament Uniboot

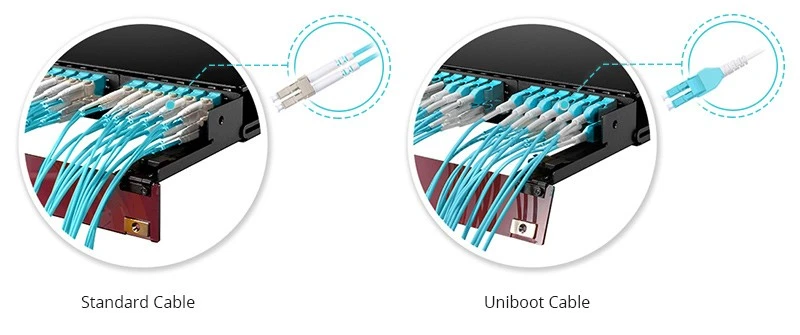

El cable de connexió dúplex LC estàndard té dues jaquetes separades de 3,0 mm que funcionen una al costat de l'altra, cadascuna amb una fibra. Ara imatge 48 d'aquests amuntegats en un recinte 1U. La part posterior del bastidor sembla espaguetis, el flux d'aire està sufocat i bona sort rastrejant qualsevol cosa.

Uniboot gira aquest script. Ambdues fibres funcionen dins d'una sola jaqueta de 2,0 mm, acabant en una carcassa de connector unificada. Esteu mirant aproximadament la meitat del volum del cable-de vegades millor.

Aquí és on es fa pràctic. El nostre equip d'enginyers va realitzar proves de densitat en diversos tipus de tancaments el trimestre passat. Els resultats van ser força consistents:

Prova realitzada amb cables OM4 a 25 graus d'ambient. CFM mesurat a l'escapament posterior amb configuració estandarditzada del ventilador.

Els números de capacitat semblen iguals al paper, però qualsevol que hagi treballat amb un panell HD completament carregat sap la diferència. Amb dúplex estàndard, esteu lluitant contra els cables per omplir l'últim 20% dels ports. Uniboot només... encaixa.

Canvi de polaritat

En els desplegaments-reals, els errors de polaritat sovint no es detecten fins a les etapes finals d'un projecte. Fins i tot per a un pod de 200-fibra totalment etiquetat i provat, un canvi d'últim-minut de la polaritat A{-B a AA provoca una reelaboració catastròfica o la substitució del cable a l'engròs quan s'utilitzen cables de connexió tradicionals.

Amb els cables dúplex tradicionals, podeu tornar a-terminar o demanar cables nous. Amb els connectors uniboot commutables, obre la carcassa, gireu les posicions de la fibra i ja està. Sense eines. Sense empalmes. Triga uns 20 segons un cop ho has fet unes quantes vegades.

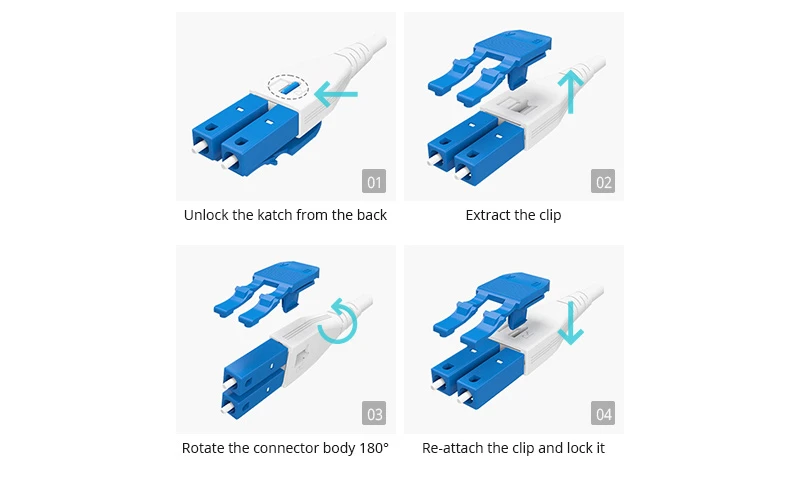

El mecanisme varia segons el fabricant, però la majoria dels dissenys funcionen amb el mateix principi-les dues virolles LC es poden reposicionar dins de la carcassa per canviar l'alineació Tx i Rx. Alguns utilitzen un mecanisme de volteig; d'altres requereixen que feu lliscar les puntes cap a fora i que les torneu a inserir a l'inrevés.

Empènyer-Connectors de pestanyes

Un problema diferent, una solució diferent.

Els connectors LC estàndard utilitzen un pestell lateral-que el premeu per alliberar-lo. Funciona bé quan tens espai per als dits. No funciona quan els connectors estan apilats a 2 mm de distància en un panell de 96 ports i el que necessiteu es troba al mig de la fila tres.

Les pestanyes-estiran per canviar la ubicació del mecanisme d'alliberament. En lloc d'arribar a un pestell lateral, agafeu una pestanya estesa i tireu cap enrere. Una mà. Un moviment. Els ports adjacents es mantenen.

Això importa més del que et penses. Hem programat els tècnics que fan moviments rutinaris de pedaços en panells idèntics de 48-ports-un carregat amb LC estàndard i un amb push-pull. Temps mitjà per desconnectar i tornar a connectar un únic port del panell mitjà:

n=50 proves per tipus de connector, nivells d'experiència mixts entre tècnics

Aquesta diferència de 5 segons no sembla gaire fins que no feu una migració de 200 ports durant una finestra de manteniment. I aquestes desconnexions accidentals? Cadascun d'ells té un impacte potencial en el servei i un temps addicional de resolució de problemes.

Quan combinar tots dos: Uniboot amb Push-Pull

Alguns fabricants ofereixen cables uniboot amb pestanyes push-pull-pull integrades. Obteniu els avantatges de la densitat del cable més els avantatges d'accessibilitat. És l'opció premium-normalment un 30-50% més cara que l'uniboot estàndard, però per a desplegaments d'hiperescala on els costos de mà d'obra fan més que els costos del material, les matemàtiques solen funcionar.

Segons la nostra experiència de desplegament, aquests són els perfils de client que més es beneficien de la combinació uniboot + push-pull:

Usuaris de panells de connexió d'ultra-alta{{1} densitat (UHD).

Quan empaqueteu 96 o fins i tot 144 ports LC en una empremta d'1U, els pestells del connector estàndard es tornen físicament inabastables. A aquestes densitats, les pestanyes push-pull no són gens agradables--ten-són el mínim necessari per a un funcionament pràctic. Els teus dits, literalment, no poden arribar a un pestell lateral quan els connectors estan tancats.

Clústers de càlcul d'IA i entorns HPC

Les càrregues de treball d'entrenament d'IA són sensibles a la latència-i intensius en el cablejat-, sovint impliquen desplegaments massius de 400G/800G. Per a les arquitectures de fulles-espinades que admeten clústers de GPU, recomanem aquesta combinació a tota la capa central. Aquests entorns mostren un ajustament constant dels enllaços i una ràpida expansió de la capacitat-necessiteu connectors que no frenin el vostre equip d'operacions.

Solucions personalitzades per a desplegaments d'AI/HPC

El cablejat del clúster de la GPU té requisits únics: un nombre elevat de ports, limitacions de radi de curvatura estretes i problemes de gestió tèrmica. Oferim kits de cables de-longitud personalitzats dissenyats específicament per a la disposició del vostre bastidor-inclosos paquets de-longituds coincidents per a connexions de commutació-a-GPU que minimitzen la fluïdesa del cable i maximitzen el flux d'aire. Pre-etiquetatge i color-codificat per funció (tela d'emmagatzematge, interconnexió de GPU, xarxa de gestió) per accelerar el desplegament.

Proveïdors de col·locació i operacions de mans remotes

Si el vostre model de negoci depèn de MAC de gran-volum (moviments, addicions, canvis) executats per tècnics de mà remota, l'elecció del connector afecta directament les taxes d'error. La commutació de polaritat d'un-clic als connectors uniboot pot reduir les configuracions incorrectes de camp en un 80% o més. Això suposa menys tickets de problemes causats per la polaritat invertida i menys temps perdut en la resolució de problemes bàsics.

Renovacions d'instal·lacions heretades amb restriccions tèrmiques

Als centres de dades més antics on les safates de cables ja tenen capacitat i els camins del flux d'aire estan compromesos, el canvi per uniboot allibera a l'instant aproximadament el 50% de l'espai de la via del cable. El flux d'aire millorat per la part posterior dels armaris pot reduir significativament els costos de refrigeració-hem vist casos en què aquest canvi únic va fer baixar la temperatura del passadís-calent en diversos graus.

Adapteu les solucions al vostre problema real

No tots els desplegaments necessiten el connector més elegant. A continuació s'explica com normalment enmarquem la conversa amb els clients:

El vostre principal mal de cap és la congestió de la via del cable

Uniboot és la teva resposta. La reducció d'un ~50% del diàmetre del cable significa que les safates de cables i els gestors verticals realment tenen espai per respirar. Bonificació: el pes reduït del cable posa menys tensió als connectors amb el pas del temps.

Ajust típic:Commutadors ToR, files de servidors d'alta-densitat, a qualsevol lloc on utilitzeu 50+ cables de connexió pel mateix camí.

El vostre principal mal de cap és l'accessibilitat al panell

Les pestanyes d'-estirar per resoldre-ho. Si els vostres tècnics treballen regularment en taulers-totalment carregats i observeu desconnexions col·laterals o escolteu queixes sobre l'accés, aquesta és la solució.

Ajust típic:Taulers de connexió bàsics/agregats, sales de-conèixer-me, qualsevol tauler que es mantingui ocupat més del 80% i vegi l'activitat MAC regular.

El vostre principal mal de cap és la gestió de la polaritat

Els connectors uniboot commutables eliminen la necessitat d'emmagatzemar múltiples polaritats de cable i eviten errors de terminació de camp. Si alguna vegada heu hagut d'expressar durant la nit una caixa de cables A-A perquè algú va demanar A-B, aquí coneixeu el valor.

Ajust típic:Nous desplegaments amb requisits de polaritat incerts o en evolució, organitzacions que estandarditzen en un sol SKU de cable per a la simplicitat de l'inventari.

Programa d'inventari de -SKU únic

Cansat de gestionar múltiples polaritats i longituds de cable? Podem ajudar-vos a estandarditzar els connectors uniboot commutables amb una selecció de longitud seleccionada (normalment 1 m, 2 m, 3 m, 5 m) que cobreix més del 95% dels casos d'ús. Reduïu la complexitat de l'inventari, elimineu els errors de comanda i simplifiqueu la formació del vostre equip d'operacions.

Estàs creant per a 400G/800G i més enllà

El connector de fibra LC no desapareixerà aviat-Els transceptors 400G-FR4 i 400G-LR4 utilitzen interfícies dúplex LC i són la columna vertebral de la majoria de desplegaments empresarials de 400G. Però els requisits de densitat a aquestes velocitats fan que la gestió de cables sigui crítica.

Per a aplicacions de ruptura 400G-on un sol port QSFP-DD s'aboca a connexions de servidor 4x100G-cables uniboot amb pestanyes push-pull us ofereixen la instal·lació més neta. El volum reduït del cable deixa espai per a l'augment del flux d'aire que demanen els transceptors de -potència més alta.

Solucions personalitzades de 400G/800G

El cablejat d'alta-velocitat és on la personalització ofereix més valor. Fabriquem:

Arnesos MTP-a-LC amb longituds de cames personalitzades adaptades a la geometria específica del bastidor

Connexió directa-de coure (DAC) i conjunts de cable òptic actiu (AOC) en longituds no-estàndards

Arnesos híbrids que combinen diferents tipus de connectors (MTP-8 a LC, MTP-12 a LC, etc.) per a equips de generació mixta

Opcions de connector de baixa-pèrdua (menys o igual a 0,15 dB IL) per a aplicacions d'-abast estès o multi-salt

Cada conjunt es prova al 100% segons les vostres especificacions abans de l'enviament-pèrdua d'inserció, pèrdua de retorn i verificació de polaritat inclosa.

Escenaris d'aplicacions del{0}}món real

Els diferents entorns accentuen diferents aspectes del rendiment del connector. Això és el que hem vist funcionar en diferents tipus de desplegament:

Centres de dades d'hiperescala

Aquestes instal·lacions s'optimitzen per a la velocitat operativa. Quan esteu desplegant milers de connexions per setmana, el component de mà d'obra domina el cost total. Uniboot amb pestanyes push-pull és cada cop més estàndard per a les noves compilacions-la prima inicial es retorna ràpidament gràcies a un desplegament més ràpid i una taxa d'error reduïda.

Especificacions típiques:Mode únic -OS2, inici uniboot de 2,0 mm amb push-pull, polaritat commutable, pre-provat i etiquetat. Longituds estandarditzades a 1 m, 2 m, 3 m i 5 m per minimitzar la complexitat de l'inventari alhora que cobreixen la majoria d'escenaris de bastidor-a-.

Programa personalitzat d'hiperescala

Per a desplegaments de 10,000+ cables, oferim:

Equips per bastidor o pod: paquets de cables-preordenats empaquetats exactament com cal per a cada zona d'instal·lació

Etiquetatge personalitzat: la vostra nomenclatura, el vostre esquema de colors, imprès a la fàbrica

Lliurament esglaonat: envia al teu horari, no al nostre-entrega setmanal alineada amb les teves fases de desplegament

Tampó d'inventari dedicat: estoc de seguretat a la nostra instal·lació, disponible per a l'enviament de la mateixa-setmana

S'aplica el preu per volum. Contacta amb nosaltres per obtenir els detalls del programa.

Centres de dades empresarials

La combinació d'infraestructures i cicles d'actualització més llargs fan que sovint treballeu amb estàndards de connectors existents. L'enfocament pràctic acostuma a ser escalonat: uniboot o push-pull en armaris d'alta-densitat, dúplex estàndard en zones de baixa-densitat on la prima no està justificada.

Si esteu adaptant una instal·lació existent, centreu primer el desplegament d'uniboot a les vostres vies de-congestió més altes. L'alleujament immediat sovint justifica ampliar l'enfocament.

Kits d'inici per a empreses

No estàs preparat per comprometre't amb una migració completa d'alta{0}}densitat? Oferim kits d'avaluació que contenen una barreja de cables uniboot i push-pull de longituds habituals. Proveu-los al vostre entorn, feu servir-els comentaris del vostre equip i, a continuació, augmenteu-los amb confiança.

Oficines centrals de telecomunicacions i sales de Colo Meet{0}}Meet

La fiabilitat i l'estandardització impulsen les decisions aquí. Molts operadors mantenen llistes de proveïdors aprovades amb especificacions específiques del connector. Les pestanyes Push-pull són especialment valuoses en marcs de distribució òptica on els tècnics han d'accedir a connexions individuals sense afectar els circuits actius adjacents.

La naturalesa multi-inquilí dels entorns de color també crea requisits de responsabilitat-les transferències de connectors nets entre proveïdors són importants, i els dissenys push-pull redueixen el risc de pertorbacions accidentals durant el treball de-connexió creuada.

Fabricació personalitzada de grau de transportista-

Admetem les especificacions personalitzades requerides pels principals operadors i operadors de colors:

Compliment dels llindars específics de pèrdua d'inserció i pèrdua de retorn

Colors de jaqueta personalitzats per a la identificació del llogater

Prova de durabilitat ampliada (1000+ cicles d'aparellament)

Documentació de traçabilitat completa per cable

Certificacions de compliment RoHS, REACH i regionals

Ja estàs en una llista de proveïdors aprovats? Feu-nos saber els vostres requisits-que els coincidirem exactament.

Especificacions que realment importen

Quan avalueu les opcions del connector de fibra LC, aquí teniu què buscar més enllà del màrqueting:

Pèrdua d'inserció

L'estàndard de la indústria per a l'aparellament aleatori és inferior o igual a 0,30 dB. Els connectors premium arriben a un nivell inferior o igual a 0,15 dB amb una referència mestra. Les especificacions més ajustades són més importants, ja que els pressupostos d'enllaç es redueixen a velocitats de dades més altes.

Per posar 0,30 dB en perspectiva: és aproximadament equivalent a afegir 120 metres de fibra estàndard-mode únic al vostre enllaç. No és catastròfic per a una única connexió, però s'acumula quan esteu encadenant diversos punts de pegat.

Especificacions de pèrdua personalitzades

Per a aplicacions que requereixen toleràncies més estrictes-enllaços-de llarg recorregut, sistemes DWDM o arquitectures multi-salt-oferim cables fabricats i provats amb una pèrdua d'inserció inferior o igual a 0,15 dB o fins i tot una pèrdua d'inserció inferior o igual a 0,10 dB. Cada cable s'envia amb un informe de prova individual que mostra els valors mesurats reals, no només "passa/falla" amb un llindar genèric.

Pèrdua de retorn

Superior o igual a 50 dB per a poliment UPC, superior o igual a 60 dB per a APC. Una pèrdua de retorn més baixa (número de dB més alt) significa menys reflexió del senyal cap a la font-crítica per a vídeo analògic, DWDM i algunes aplicacions digitals d'alta-velocitat.

Durabilitat mecànica

Cerqueu 500+ puntuacions de cicle d'aparellament. En entorns-MAC alts, els connectors veuen molta acció. Els connectors barats comencen a degradar-se al voltant de 200-300 cicles; els connectors de qualitat mantenen les especificacions fins a 1000+.

Opcions de durabilitat ampliada

Per a entorns amb una activitat MAC excepcionalment alta (pisos comercials, instal·lacions de difusió, laboratoris de proves), oferim connectors classificats per a 1500+ cicles d'aparellament amb retenció de rendiment verificada. Pregunteu pel nostre programa de connectors de-vida estesa.

Una paraula ràpida sobre manteniment

Una-alta densitat significa més connectors en menys espai, la qual cosa significa més oportunitats de contaminació. Una única partícula de pols a la cara de l'extrem de la virola pot augmentar la pèrdua d'inserció en 1 dB o més-és a dir, l'equivalent a afegir 400 metres de fibra al vostre enllaç.

La solució és senzilla però no-negociable: inspeccioneu i netegeu tots els connectors abans d'acoblar-los. Els netejadors d'un-clic funcionen per a un manteniment ràpid; per a la contaminació tossuda, tovalloletes sense fils-IPA-humites, seguides de tovalloletes seques. Inspeccioneu sempre després de netejar per comprovar-ho.

Si el vostre equip encara no ho està fent religiosament, comença. Evita més bitllets de problemes que qualsevol altra pràctica individual.

Quan es paga la prima?

Parlem de números. La diferència de preus entre els tipus de connectors és real, però sovint és més petita del que la gent suposa:

Preu aproximat; varia significativament segons el volum, el tipus de fibra i el proveïdor.

El punt d'equilibri-depèn en gran mesura de les taxes de treball i de l'escala de desplegament. Per a un desplegament de 1.000 cables on l'uniboot estalvia 2 minuts per cable durant la instal·lació, esteu buscant aproximadament 33 hores d'estalvi de mà d'obra. Amb un cost tècnic complet de 75 dòlars/hora, això són 2.500 dòlars, sovint prou per cobrir la prima del connector amb un marge sobrant.

On les matemàtiques es fan convincents és en el manteniment continu. Si la vostra instal·lació veu 50 moviments de pedaç al mes i les pestanyes push-pull estalvien 5 segons per moviment alhora que evita una desconnexió accidental al mes, el valor acumulat durant un cicle de vida de la infraestructura de 5 anys s'acumula.

Cas pràctic de TCO: -Centre de dades financers de mida mitjana

Recentment hem completat una anàlisi completa del cost total de propietat per a un client de serveis financers que migra la seva infraestructura de núvol privat. Aquí és com eren els números reals:

Perfil de desplegament:

Mida de la instal·lació: ~ 120 armaris

Abast: capa de commutació del nucli a distribució, 5.000 cables de connexió LC-LC

Comparació: LC dúplex estàndard i uniboot amb pestanyes push-pull

Comparació de costos:

La mà d'obra calculada a 75 $ l'hora plenament carregada. La recuperació d'incidències inclou el temps del tècnic més l'impacte estimat del negoci.

La prima de material inicial es va compensar essencialment amb l'estalvi de mà d'obra d'instal·lació el primer any. El tercer any, el client estava per davant-i el TCO de cinc-anys va mostrar uns estalvis de gairebé 24.000 dòlars en una implementació relativament modesta. Per a instal·lacions més grans o amb volums MAC més elevats, la línia de temps del ROI es comprimeix significativament.

Anàlisi personalitzada del TCO

Voleu veure els números del vostre entorn específic? Oferim un model de TCO gratuït per a oportunitats qualificades. Proporcioneu el vostre perfil d'instal·lació-nombre d'armaris, volum MAC, tarifes de mà d'obra, tipus de connectors actuals-i farem una comparació personalitzada que mostri els costos previstos i el calendari de recuperació.

Fent la Crida

Aquest és l'arbre de decisions pel qual passem els clients:

L'error més comú que veiem? Sobre-especificar en zones de baixa-densitat mentre que menys-especifica on realment importa. Una instal·lació que posa connectors premium a tot arreu està malgastant diners. Una instal·lació que escatima en connectors als seus panells d'agregació de 96 ports està creant futurs maldecaps. Relacioneu la solució amb la restricció específica de cada zona de la vostra infraestructura.

Per a les organitzacions que estandarditzen les especificacions del connector en diverses instal·lacions, el procés de selecció del connector de fibra òptica es beneficia d'una avaluació pràctica-amb configuracions reals del panell. Els kits de mostra permeten al vostre equip sentir la diferència abans de comprometre's amb una comanda gran.

Servei d'assessorament en disseny

Estàs planificant una nova construcció o una actualització important? El nostre equip tècnic pot revisar la vostra topologia de xarxa i recomanar una estratègia de connector optimitzada per als vostres requisits específics:

Desenvolupament de la llista de materials: programes complets de cables amb longituds, quantitats i especificacions

Optimització de la longitud personalitzada: minimitzeu els residus i milloreu l'estètica amb cables de la{0}}mida adequada

Planificació del desplegament per fases: prioritzeu les zones d'alt-impacte, ajorneu les actualitzacions de menor-valor

Redacció d'especificacions: ajudeu al vostre equip d'adquisicions a emetre RFQ clares i precises

Aquest servei és gratuït per a projectes que superin els llindars mínims de volum.

Què segueix

El connector de fibra LC ha estat el cavall de batalla del centre de dades durant dues dècades i no anirà enlloc aviat. Però la manera com implementem LC està evolucionant-panells més densos, espais més reduïts, velocitats de dades més altes. Els dissenys Uniboot i push-pull són respostes directes a aquestes realitats.

Si planifiqueu una infraestructura que s'ha d'escalar de 100G avui a 400G o 800G demà, les decisions de connector que preneu ara donaran suport a aquest creixement o el limitaran. Aconseguir-ho bé per endavant és més barat que adaptar-lo més tard.

Teniu preguntes sobre configuracions específiques o necessiteu ajuda per especificar un desplegament? El nostre equip tècnic ha vist la majoria dels casos extrems i us pot indicar el que ha funcionat en entorns similars.

Referències

Associació de la indústria de les telecomunicacions. TIA-568.3-D: Estàndard de components i cablejat de fibra òptica.

IEC 61754-20:2012 - Dispositius d'interconnexió de fibra òptica i components passius – Interfícies de connectors de fibra òptica – Família de connectors tipus LC.

Comunicacions òptiques de Corning. "800G: el que els operadors de centres de dades necessiten saber". Memòria tècnica, 2024.

Estàndard IEEE 802.3cu-2021 - per a la modificació d'Ethernet: capes físiques i paràmetres de gestió per a un funcionament de 100 Gb/s i 400 Gb/s amb fibra de mode únic.
