En algun lloc del sostre de l'edifici, un punt d'accés sense fil necessita tant una connexió de xarxa com una font d'alimentació -, però la presa de corrent més propera és a dues habitacions de distància. L'execució de cablejat elèctric dedicat faria volar el pressupost. Aquest és el problema exacte que resol un injector PoE: fusiona dades i energia elèctrica en un sol cable Ethernet. I quan aquest cable es connecta de nou a una xarxa troncal de fibra òptica - com passa a la majoria de xarxes comercials modernes -, la combinació de fibra de llarg-recorregut i PoE d'última- milla crea una de les arquitectures de desplegament més flexibles disponibles actualment.
Què és exactament un injector PoE?

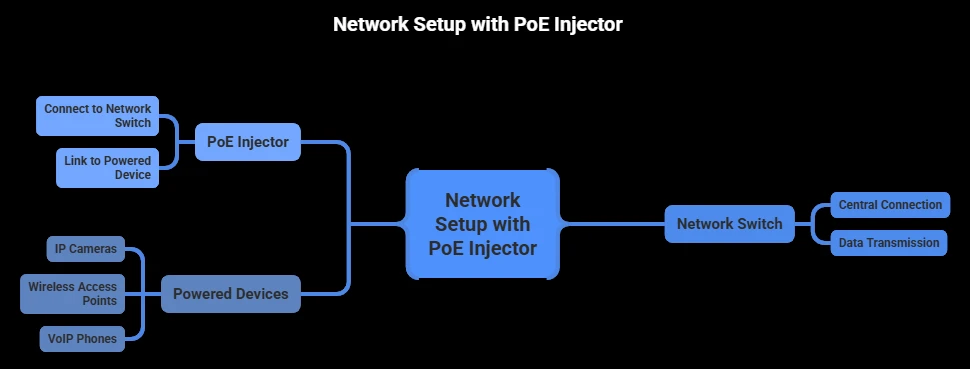

Un injector PoE, també conegut com a midspan o adaptador PoE, insereix energia elèctrica en un cable Ethernet estàndard. Governat pels estàndards IEEE 802.3af, 802.3at i 802.3bt, es troba entre un commutador de xarxa no-PoE i un dispositiu alimentat (PD) com una càmera IP, un telèfon VoIP o un punt d'accés sense fil. Accepta dues entrades - dades Ethernet des de l'interruptor i alimentació de CA des d'una presa de paret - i després emet un únic cable que transporta tant l'alimentació com les dades al punt final.
Milions de commutadors Ethernet heretats continuen en servei. Substituir-los tots per models compatibles-PoE seria un malbaratament. Un injector PoE supera la bretxa a una fracció del cost, allargant la vida útil dels equips existents alhora que permet els dispositius moderns.
Com funciona un injector PoE
Un injector PoE típic inclou dos ports Ethernet RJ45:Data In(connectat al commutador o encaminador aigües amunt) iSortida de dades/PoE(connectat al dispositiu alimentat). Una tercera connexió - el cable d'alimentació de CA - es connecta a una presa de corrent de paret estàndard.
Internament, un convertidor de CA-a-CC transforma l'alimentació de la presa de paret en corrent continu regulat, normalment de 48 a 57 V per als models que compleixen els estàndards-. Aquesta potència de CC es fusiona amb el senyal de dades Ethernet del cable de sortida. El dispositiu alimentat a l'extrem separa l'alimentació de les dades internament, utilitzant cadascuna per al seu propòsit respectiu.
Abans que comenci el subministrament d'energia, els injectors que compleixen{0}}IEEE realitzen aprocés d'encaixada de mans: l'injector envia una sonda de baixa -tensió pel cable i si un dispositiu compatible amb PoE-respon amb la signatura correcta, els dos negocien la potència exacta. Només després d'una negociació exitosa flueix el poder. No hi ha resposta vàlida significa que l'injector no surt d'energia - protegint els equips no-PoE de danys accidentals.
Injectors PoE actius versus passius
Aquesta distinció pot significar la diferència entre una instal·lació segura i un dispositiu fregit. Aninjector PoE actius'ajusta als estàndards IEEE 802.3af/at/bt: encaixa de mans, negocia la tensió i ajusta el lliurament per adaptar-se a les necessitats del dispositiu connectat. Els injectors actius són l'opció-de qualitat professional.
A injector PoE passiusalta tot això. Empeny una tensió fixa - normalment de 24 V o 48 V - independentment del que hi ha a l'altre extrem. Sense encaixada de mans, sense negociació, sense xarxa de seguretat. Endollar un dispositiu de 24 V a un injector passiu de 48 V provoca danys permanents. Els models passius encara ofereixen implementacions pressupostàries amb maquinari-de tensió coincident, però requereixen una verificació manual abans de cada connexió.
Els estàndards PoE d'un cop d'ull
En lloc de passar per documents d'especificacions densos, utilitzeu aquesta comparació per fer coincidir l'estàndard adequat als vostres dispositius:
| Estàndard | Nom comú | Potència màxima (font) | Disponible a Dispositiu | Dispositius típics |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Telèfons IP bàsics, càmeres estàtiques, sensors senzills |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Càmeres PTZ, punts d'accés de ràdio-duals, pantalles petites |
| IEEE 802.3bt tipus 3 | PoE++ | 60W | ~51W | Unitats de videoconferència, AP de múltiples-ràdio, panells LED |
| IEEE 802.3bt tipus 4 | PoE++ | 90W | ~71W | Thin clients, terminals TPV, senyalització digital, portàtils |
La columna "Disponible al dispositiu" és més important a l'hora de dimensionar un injector. L'energia es dissipa com a calor al llarg del cable - aproximadament entre un 15 i un 20% de pèrdua durant un recorregut complet de 100 metres amb cablejat de coure de qualitat. Sempre coincideix o supera el dibuix real del dispositiu, no només l'etiqueta de l'estàndard.
Pas-a-Pas: Com instal·lar un injector PoE
La guia següent utilitza una càmera de seguretat IP, però el procés s'aplica a qualsevol dispositiu PoE-. No es requereix cap configuració de programari - Els injectors PoE són maquinari plug-i-play.
Pas 1 - Prova de banc-primer.Connecteu la càmera, l'injector i engegueu un banc de treball. Verifiqueu que la càmera s'encengui, obtingui una adreça IP i reprodueixi vídeo. Configureu tots els paràmetres mentre l'equip estigui a l'abast del braç.
Pas 2 - Col·loqueu l'injector.Col·loqueu-lo a prop del vostre commutador - i necessita accés tant a una presa de CA com a una breu connexió Ethernet al port del commutador.
Pas 3 - Connecteu l'entrada de dades.Executeu un cable Cat5e, Cat6 o Cat6a des de l'interruptor fins al port d'entrada de dades de l'injector. Triant el correctecategoria de cable de connexiógaranteix tant la integritat de les dades com l'alimentació adequada.
Pas 4 - Connecteu la sortida d'alimentació.Executeu un segon cable Ethernet des del port PoE/Data Out a la presa Ethernet de la càmera. Longitud màxima del cable: 100 metres (328 peus) segons l'especificació IEEE.
Pas 5 - Enceneu.Connecteu el cable de CA de l'injector a la presa de corrent. L'encaixada de mans es produeix automàticament - la càmera s'ha d'encendre en qüestió de segons.
Pas 6 - Munta i verifica.Instal·leu la càmera de manera permanent, confirmeu el canal de vídeo i comproveu que la gravació estigui activa.
Pont de fibra i PoE: on el llarg-trajecte es troba amb l'última-milla
Aquí és on la conversa passa dels consells genèrics de PoE a l'arquitectura que realment escala. Ethernet de coure arriba al màxim a 100 metres. El cablejat de fibra òptica transporta els senyals a través de quilòmetres sense degradació. A les xarxes que abasten diversos edificis o zones exteriors, la fibra gestiona la columna vertebral mentre que el coure lliura l'últim segment als punts finals. Un injector PoE es troba precisament en aquest punt de transició de fibra-a-coure, el que el converteix en un dels dispositius estratègicament més importants d'una xarxa híbrida.
La taula següent mostra per què aquesta arquitectura híbrida supera el coure pur:
| Paràmetre | Xarxa-Només coure | Fibra Backbone + PoE Last-Mile |
|---|---|---|
| Distància màxima de transmissió | 100m per tram | Quilòmetres (fibra) + 100m (coure) |
| Capacitat d'ample de banda | 1-10 Gbps típic | 10-100 Gbps a la columna vertebral de fibra |
| Susceptibilitat a les EMI | Alt (el coure és semblant a l'antena-) | Zero en segments de fibra |
| Escalabilitat | Limitat per la longitud del cable | Els divisors de PLC permeten la ramificació a desenes de punts finals |
| Entrega d'energia | PoE a cada segment | PoE només a l'última-milla de coure (més eficient) |
On es troba físicament l'injector PoE en aquestes xarxes? Just al punt on la fibra es converteix en coure. En un desplegament FTTP, el senyal òptic arriba a través de fibra acabada amb precisióconnectors de fibra òpticaen un convertidor de mitjans o ONT. La sortida Ethernet s'alimenta directament a l'injector PoE, que alimenta càmeres, punts d'accés o telèfons sense cablejat elèctric addicional en cap punt final.
La mateixa lògica s'aplica a escala. Quan un únic tronc de fibra dóna servei a diversos inquilins, - es divideixdivisors PLC de fibra òpticaen línies separades - cada local té el seu propi ONT, el seu propi traspàs Ethernet i el seu propi injector PoE que alimenta els dispositius locals. El paper de l'injector no canvia mai: connecta una font Ethernet-només de dades i un dispositiu que necessita dades i energia.
Dins dels bastidors d'equips, el patró es repeteix a una escala física més petita. Els tècnics passen la fibracaixes de terminals de fibra òpticai panells de connexió i, a continuació, feu serviradaptadors de fibra òpticaper unir connexions entre cables troncals i enllaços de distribució. Un cop el senyal passa al coure a la sortida del panell de connexió, un injector PoE afegeix una capacitat d'alimentació a ports específics - no cal actualitzar completament l'interruptor PoE.
L'enllaç que falta: convertidors de mitjans de fibra PoE
Un convertidor de mitjans estàndard tradueix senyals òptics en senyals elèctrics Ethernet i viceversa -, però unConvertidor de mitjans de fibra PoEva un pas més enllà. Combina la conversió de fibra-a-coure i la injecció PoE en un únic dispositiu, eliminant completament la necessitat d'un injector PoE independent.
Això és important en els desplegaments-reals. Penseu en un garatge d'aparcament on les càmeres IP se situen a 500 metres de l'armari de xarxa més proper. El coure no pot arribar a aquesta distància. Un convertidor de mitjans de fibra PoE a l'entrada del garatge accepta la línia de fibra d'entrada i emet una connexió Ethernet habilitada per PoE- directament a la càmera. Un dispositiu, un cable a la càmera, sense presa de corrent a la ubicació de la càmera.
Quan avalueu els convertidors de suports de fibra PoE, confirmeu l'estàndard PoE (802.3af/at/bt), verifiqueu el tipus de fibra (mode-únic o multimode) i feu coincidir el tipus de connector amb la vostra infraestructura. La qualitat delcable de connexió de fibra òpticaen aquest punt d'entrega afecta directament la qualitat del senyal i la{0}}fiabilitat a llarg termini.
Injector PoE vs commutador PoE: quin necessiteu?
Un commutador PoE té PoE integrat a tots els ports - d'alimentació i les dades són estàndard sense maquinari addicional. Això el fa ideal quan la majoria de dispositius connectats necessiten PoE. Però també vol dir substituir el vostre commutador no-PoE existent, que comporta un cost inicial més elevat i pot ser innecessari si només un grapat de dispositius requereixen energia.
Un injector PoE afegeix la capacitat PoE un port a la vegada. Necessites alimentar una única càmera IP a l'entrada del magatzem? Un injector PoE d'un sol port ho gestiona per entre 15 i 30 dòlars sense tocar la resta de la xarxa. Vols afegir uns quants punts d'accés sense fil a una petita oficina? Un injector PoE gigabit multi-port (4 o 8 ports) cobreix la feina alhora que preserva la vostra inversió de commutador existent. El punt d'equilibri arriba normalment entre 8 i 12 dispositius PoE - més enllà d'això, un commutador PoE dedicat sol ser més rendible-i més fàcil de gestionar.
Què cal tenir en compte abans de comprar
Tres factors impulsen cada compra. Primer,recompte de dispositius: un injector PoE d'un sol port gestiona una càmera o AP; els models multi-port serveixen instal·lacions més grans. En segon lloc,pressupost d'energia: calcula la potència de cada dispositiu i selecciona un model que superi el consum total. Una càmera IP bàsica té 8-12 W; una càmera PTZ amb escalfador pot exigir 50 W+. En tercer lloc,velocitat i tensió: Els dispositius IEEE 802.3af/at/bt s'estandarditzen a 48 V i es negocien automàticament, però els equips heretats poden esperar 12 V o 24 V. Confirmeu també el rendiment gigabit - un injector PoE gigabit evita colls d'ampolla per a punts finals d'ample de banda alt-com ara càmeres multi{-megapíxels o punts d'accés Wi-Fi 6.
Seguretat, qualitat del cable i fiabilitat
Els injectors PoE compatibles amb IEEE-es troben entre els dispositius de subministrament d'energia més segurs en xarxes. El mecanisme d'encaixada manté els ports elèctricament inerts fins que es detecta una signatura PoE vàlida - sense cap risc per a equips no PoE connectats accidentalment-.
Per a les instal·lacions de missió-crítica, connecteu l'injector PoE a una font d'alimentació ininterrompuda (UPS). Atès que els dispositius PoE reben energia a través de l'equip de xarxa, un SAI a l'injector proporciona una còpia de seguretat de la bateria a tots els extrems connectats simultàniament.
La qualitat del cable mereix més atenció de la que sol rebre. Utilitzeu sempre cablejat Ethernet de coure massís-Cat5e o superior. Els cables d'alumini-revestit de coure (CCA) costen menys, però comporten una resistència elèctrica més alta - més pèrdua d'energia, més calor i un risc d'incendi real a les instal·lacions PoE++ que empenyen 60-90 W. Tant si es treballa ambadaptadors de xarxa de fibra òpticao punts finals de coure, la qualitat del material a cada punt de terminació determina la fiabilitat-a llarg termini.
Preguntes freqüents
P: Un injector PoE danyarà dispositius no-PoE?
R: No. Els injectors compatibles amb IEEE 802.3af/at/bt realitzen una encaixada de mans abans d'enviar energia. No s'ha detectat cap signatura PoE vàlida significa que no s'ha subministrat energia. La tensió de la sonda utilitzada durant la detecció és inofensiva.
P: Puc utilitzar un injector PoE amb un interruptor PoE?
R: Pots, però és redundant. Un commutador PoE ja proporciona energia a través dels seus ports i l'apilament d'un injector pot provocar conflictes de negociació. Vegeu la secció de l'injector PoE i l'interruptor PoE anterior per obtenir informació.
P: Fins a quina distància pot enviar energia un injector PoE?
R: Fins a 100 metres (328 peus) per especificació IEEE. Més enllà d'aquesta distància, utilitzeu extensors PoE o canvieu a una columna vertebral de fibra òptica amb un convertidor de mitjans a l'extrem remot.
P: Quina diferència hi ha entre un injector PoE i un divisor PoE?
R: Un injector PoE afegeix energia a un cable Ethernet. Un divisor PoE fa el contrari - separant l'alimentació i les dades d'un cable PoE entrant en dues sortides: Ethernet estàndard més un cable d'alimentació de CC independent per a dispositius que no són-PoE.
P: Un injector PoE afecta la velocitat de la xarxa?
R: No. Un injector PoE gigabit passa dades a una velocitat de línia completa d'1 Gbps amb una latència mesurable zero. Confirmeu sempre la compatibilitat amb gigabits a la fitxa d'especificacions de l'injector -. Els models més antics o de bon preu poden limitar-se a 100 Mbps, cosa que posaria coll d'ampolla els dispositius moderns.
