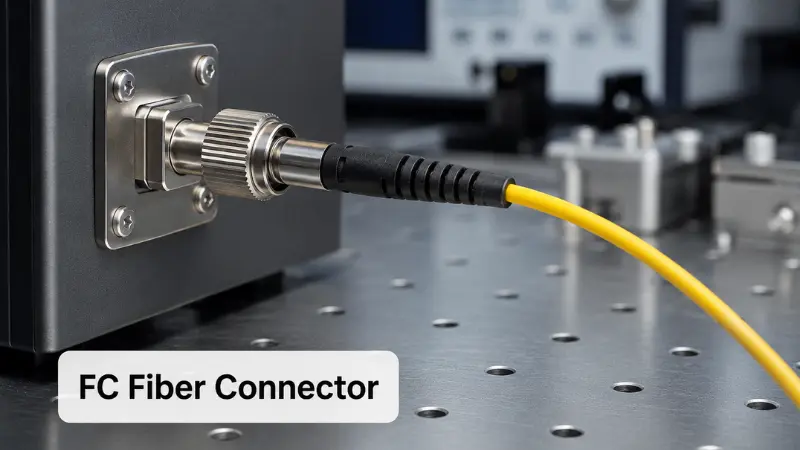

AnConnector de fibra FCés un connector de fibra òptica rodó i roscat que es cargola a un adaptador o port d'equip en lloc d'empènyer com un connector SC o LC. El nom es llegeix normalment comConnector de virola, i tot el disseny existeix per fer una cosa bé: mantenir una connexió òptica estable i repetible que es mantingui quan l'equip es manipula, es mou o s'exposa a vibracions.
FC ja no és l'opció predeterminada per a les noves-xarxes d'alta densitat - a les quals pertany el rolConnectors LC. Però encara és comú en instruments de prova òptics, en parts d'infraestructures de transmissió i telecomunicacions més antigues i en sistemes de fibra làser, sensors i manteniment-de polarització (PM). Aquesta guia tracta sobre com funciona l'FC, com es diferencien FC/PC, FC/UPC i FC/APC, on encara s'especifica FC en l'actualitat i com triar el FC adequatconnector, cable de connexió, coleta o adaptador per a un projecte.
Com funciona un connector de fibra FC?
Un connector FC utilitza una femella d'acoblament roscada per bloquejar-se a un adaptador o port del dispositiu. A mesura que s'estreny la femella, la virola carregada de molla-es posa en contacte amb la virola d'acoblament, alineant les dues cares extrems de la fibra perquè la llum pugui passar amb pèrdues baixes. Les dimensions de la interfície es defineixen internacionalment aIEC 61754-13, que especifica la família de connectors FC al voltant d'una virola de 2,5 mm i un acoblament roscat-carregat per molla.

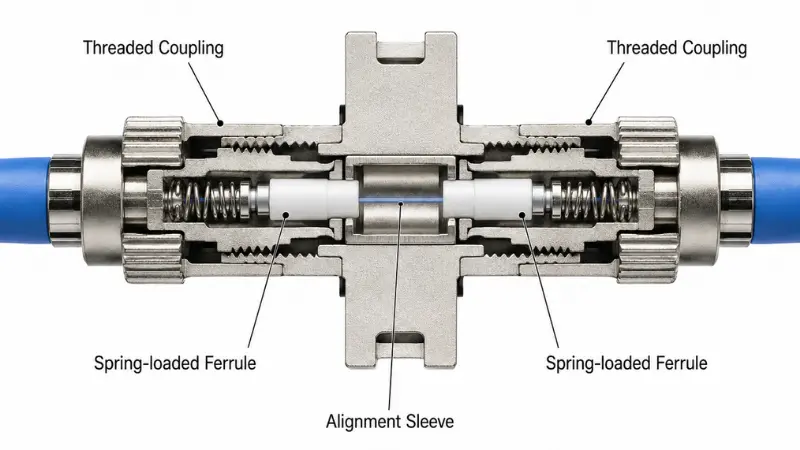

El mecanisme d'acoblament roscat
El cargol-de l'acoblament és la característica de signatura del connector. En lloc de fer clic al seu lloc, gireu la femella fins que el connector s'assequi. El benefici és l'estabilitat mecànica: la connexió resisteix estirades accidentals i manté la seva alineació sota vibracions, que és exactament el que necessiten els bancs de prova i els ports d'instruments.
La compensació-és la velocitat. Enfilar i desfilar totes les connexions és més lenta que l'acció push-pull de SC o LC, de manera que FC poques vegades és l'eina adequada per a un panell de pegats dens que es re-pega sovint. Es guanya el seu lloc on s'estableix una connexió una vegada i s'espera que es mantingui fiable.
Casquillo, clau i les parts que importen
Conèixer les parts principals facilita tant l'especificació com la resolució de problemes:
- virola- normalment un cilindre de ceràmica (zirconi) de 2,5 mm que subjecta i centra la fibra a la cara extrema, la mateixa mida nominal que les virolles SC i ST.
- Femella d'acoblament- el collaret metàl·lic giratori que s'enfila a l'adaptador i aplica força de contacte.
- Tecla d'alineació- una petita clau mascle al cos del connector que estableix l'orientació i impedeix que la virola giri contra la cara de l'extrem d'acoblament.
- Cos del connector i bota- la carcassa que ho subjecta tot, a més de la bota-alleujadora que protegeix la fibra per on surt.
- Màniga adaptadora- dins de l'adaptador FC, una funda d'alineació dividida rep les dues puntes i les alinea.
L'alineació és important perquè un connector mal col·locat o amb clau-creuada augmenta la pèrdua d'inserció i la pèrdua de retorn, i forçar o torçar una virola contra la seva parella pot ratllar elcara final polida. La clau és especialment important en connectors angulats (APC), on la posició de rotació afecta directament el rendiment.

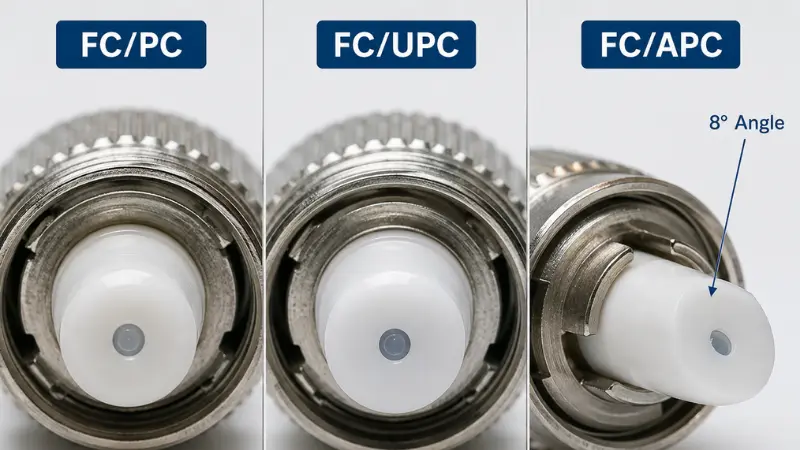

Tipus de polonès de connectors FC: PC, UPC i APC
Els connectors FC inclouen diferents poliments de cara-extrems, i el poliment - no el cos del connector - és el que provoca principalment la pèrdua de reflexió i inserció. Si recordeu alguna cosa d'aquesta secció, recordeu el sufix de tres-lletres del número de peça. Per obtenir una visió més detallada de totes les famílies de connectors, consulteu la nostra guiaPoliment de PC, UPC i APC.
FC/PC (contacte físic)
PC és el poliment abovedat original, on els nuclis de fibra es toquen sota una lleugera pressió de molla. Funciona, però el seu rendiment de reflexió supera els nous poliments, de manera que poques vegades s'especifica en projectes nous-mode únic i ara apareix principalment en equips antics.
FC/UPC (Contacte ultrafísic)
UPC és una versió més fina i controlada de PC. Ofereix pèrdues d'inserció baixes i pèrdues de retorn sòlides, i és l'opció predeterminada pràctica per als enllaços generals d'un-mode únic, connexions de laboratori i interfícies d'equips que necessiten un contacte físic directe-. Les peces UPC solen estar marcades amb botes blaves, tot i que la codificació de colors pot variar segons el fabricant.
FC/APC (Contacte físic angulat)
APC polit la cara de l'extrem amb un angle - el valor estandarditzat és de 8 graus - de manera que la llum reflectida es dirigeix cap al revestiment en lloc de cap enrere cap a la font. Això redueix bruscament la reflexió posterior, per això s'escull APC per a sistemes sensibles a la llum reflectida: CATV i vídeo analògic, fonts PON i FTTH, fonts làser i mesura de precisió. Les peces d'APC solen portar botes verdes.
Els connectors APC només s'han d'acoblar amb connectors APC que comparteixen la mateixa clau. Forçar una cara APC contra una cara UPC o PC provoca pèrdues elevades i pot danyar permanentment les dues cares extrems.
PC vs UPC vs APC d'un cop d'ull
| polonès | Cara final | Pèrdua de retorn típica | Color comú | El millor per |
|---|---|---|---|---|
| PC | Lleugerament abovedada | Superior o igual a 40 dB | - | Equips heretats, enllaços més antics |
| UPC | Cúpula, poliment més fi | Superior o igual a 50 dB | Blau | Ports generals d'un-mode, laboratori i equips |
| APC | Inclinat 8 graus | Superior o igual a 60 dB | Verd | CATV, PON/FTTH, làsers, prova de precisió |
Les xifres de pèrdua-retorns anteriors reflecteixen els nivells habitualment citats en estàndards internacionals de rendiment, com araIEC 61753i en fitxes de proveïdors; confirmeu sempre la qualificació exacta amb l'informe de prova de les peces que demaneu.

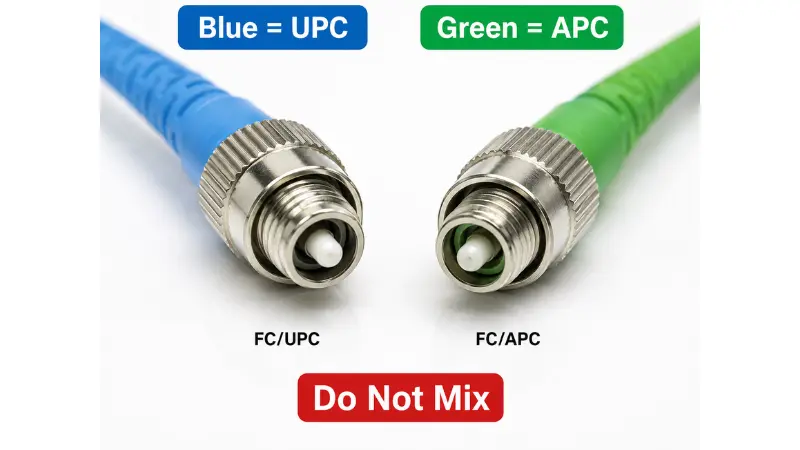

Com diferenciar FC/APC i FC/UPC
A la pràctica, normalment podeu identificar el poliment de quatre maneres: el color d'arrencada (verd per a APC, blau per a UPC), l'angle visible a la punta de la virola, el sufix a l'especificació o etiqueta de la comanda (FC/APC vs FC/UPC) i el marcatge al port de l'equip. En cas de dubte, comproveu primer l'etiqueta del port en lloc de jutjar per l'aparença - és la manera més senzilla d'evitar un desajust entre APC/UPC.
On encara s'utilitzen els connectors de fibra FC avui dia?
Una pregunta justa per a qualsevol connector anterior a LC és si està obsolet. FC no és -, simplement s'ha reduït als llocs on la seva estabilitat val la pena la connexió més lenta.
Equips de prova i mesura
FC és una visió familiar dels mesuradors de potència òptica, les fonts de llum, els OTDR i els analitzadors d'espectre òptic, així com els cables de prova de referència-. L'acoblament roscat manté un contacte constant i repetible, que manté les mesures coherents durant molts cicles de connexió/desconnexió -, un avantatge real quan un port solt podria distorsionar una lectura.
Sistemes de telecomunicacions i transmissió
Alguns equips de telecomunicacions i transport, especialment plataformes més antigues, es van construir al voltant dels ports FC i encara els fan servir. Les noves construccions s'inclinen cap aConnectors SCa les xarxes d'accés i LC a l'equip, però és possible que encara sigui necessari que el FC coincideixi amb un xassís o un bastidor de distribució existent.
Làsers, sensors i fibra PM
Els instruments làser, els sensors de fibra, les configuracions de recerca i els conjunts de fibra PM sovint utilitzen FC perquè l'estabilitat mecànica i l'alineació precisa i repetible són més importants que la velocitat de connexió. En aquests sistemes, fins i tot petites quantitats de reflex posterior poden desestabilitzar una font o corrompre una mesura, de manera que FC/APC és habitual aquí.
Entorns industrials i d'alta{0}}vibració
Com que l'acoblament està roscat, FC pot adaptar-se a connexions exposades a vibracions o moviments. La idoneïtat encara depèn de l'alleujament de la tensió del muntatge complet -, de la qualitat de l'adaptador i de la instal·lació - no només del connector.
FC vs SC vs LC vs ST Connectors

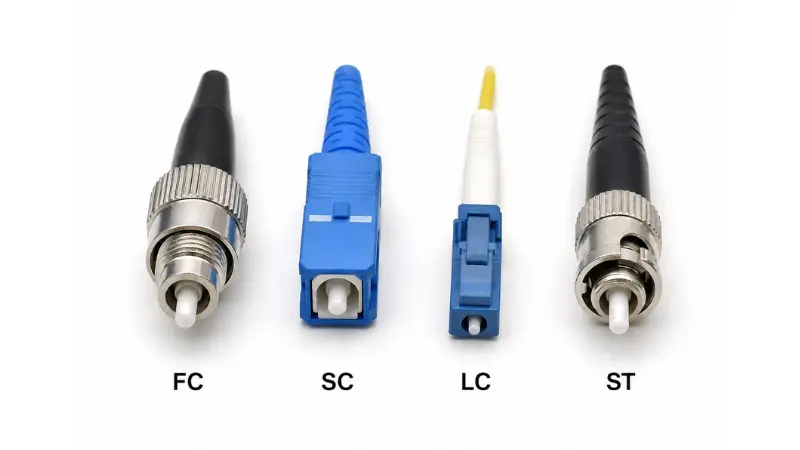

FC és una opció entre diverses. Comparar-lo amb els altres connectors principals fa que la decisió sigui més clara.
| Connector | Bloqueig | virola | Ús típic | Força | Limitació |
|---|---|---|---|---|---|
| FC | Cargol roscat | 2,5 mm | Equips de prova, telecomunicacions, làsers, fibra PM | Estable, resistent{0}}a les vibracions | Més lent per connectar |
| SC | Empènyer-tirar | 2,5 mm | FTTH, telecomunicacions, panells de connexió | Fàcil d'utilitzar, àmpliament proveït | Més gran que LC |
| LC | Empènyer-tirar el pestell | 1,25 mm | Centres de dades, transceptors, alta densitat | Compacte, d'alta densitat | El pestell petit és més fàcil de manipular malament |
| ST | Bloqueig-de gir de baioneta | 2,5 mm | Multimode heretat | Bloqueig-de gir senzill | Poc freqüent en les noves construccions |
Quin connector hauríeu de triar?
- Trieu FCquan es connecten instruments de prova, s'ajusten equips FC heretats o es construeixen enllaços làser/sensor/PM on l'alineació estable supera la velocitat.
- Trieu LCper a transceptors icablejat{0}}alta densitat, on la seva virolla d'1,25 mm duplica aproximadament la densitat del port.
- Trieu SCper a FTTH i xarxes d'accés, on SC/APC està àmpliament desplegat i fàcil de finalitzar al camp.
- TriaSTprincipalment per fer coincidir una planta multimodal existent; poques vegades és l'elecció per a nous treballs.
Si esteu pesant les dues opcions de cargol de 2,5 mm-versus-específicament, la nostra nota sobre eldiferències entre els connectors SC i FCaprofundeix en els intercanvis-.
Matriu de selecció de connectors FC
Per a una referència ràpida, a continuació es mostra com l'elecció sol recaure per aplicació:
| Aplicació | Opció habitual | Per què |
|---|---|---|
| Instrument de prova òptic | FC/UPC o FC/APC | Relaciona el port i el seu requisit de reflexió |
| CATV/enllaç òptic analògic | FC/APC | La reflexió posterior baixa protegeix la qualitat del senyal |
| Font làser / fibra PM | FC/APC | Sensibilitat de reflexió i alineació estable |
| Port de telecomunicacions heretat | Coincideix amb el tipus de FC existent | Compatibilitat amb els equips instal·lats |
| Centre de dades{0}}d'alta densitat | Normalment LC | El FC és més voluminós i més lent de pegat |
| FTTH / xarxa d'accés | Normalment SC/APC | Desplegament de camp estàndard |
Avantatges i limitacions dels connectors FC
El resum honest: FC canvia la comoditat per l'estabilitat. Això és un bon negoci en alguns llocs i un pobre en altres.
On el FC és fort.L'acoblament roscat resisteix la desconnexió i la vibració accidentals, el disseny de la virola-i-la clau admet l'alineació repetible i el connector està disponible tant a UPC com a APC per adaptar-se a diferents necessitats de-pèrdua de retorn -, per això persisteix en aplicacions de prova, làser i PM.
On el FC es queda curt.És més lent per connectar-se i desconnectar que SC o LC, és físicament més gran que LC i, per tant, s'ajusta malament als panells d'alta-densitat, i requereix més cura durant l'aparellament: la clau s'ha d'alinear i la virola no s'ha de forçar ni girar mai contra la seva parella.
Quan no s'ha d'utilitzar FC
Omet FC quan la densitat de ports o la velocitat de pegat és la prioritat (abast per a LC), quan es desplega un FTTH estàndard o una xarxa d'accés (SC/APC sol ser la norma) o quan res de l'enllaç requereix realment l'estabilitat de fils de FC. Escollir FC "per estar segur" en un panell dens normalment només afegeix un cost i alenteix la instal·lació.

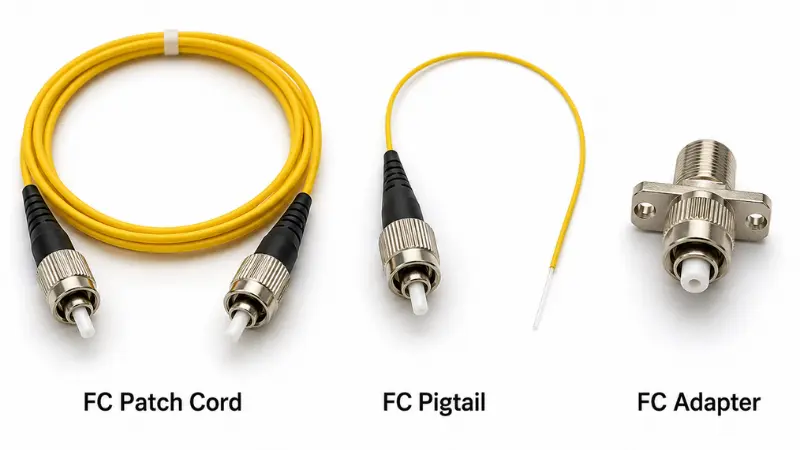

FC Patch Cord vs FC Pigtail vs FC Adapter
Aquests tres productes FC resolen problemes diferents i barrejar-los és un error comú de comanda:
- Cordons de connexió FCs'han acabat als dos extrems i connecten dos ports directament -, per exemple, un instrument a un panell de connexió. Les jaquetes solen ser de 2,0 mm o 3,0 mm.
- Cues FCtenen un connector a un extrem i fibra nua a l'altre, destinada a ser fusionada-en un cable o safata. Normalment utilitzen fibra de 0,9 mm{3}}tampó.
- Adaptadors FC(acobladors) són la mampara femenina que uneix dos connectors FC mitjançant una funda d'alineació; es munten en panells, caixes i tancaments.
Com triar el connector de fibra FC adequat?
Abans de demanar un connector FC, un cable de connexió, una cueta o un adaptador, confirmeu aquestes cinc coses.
1. UPC o APC
Utilitzeu FC/UPC per a enllaços generals-mode únic on n'hi ha prou amb una pèrdua d'inserció baixa. Utilitzeu FC/APC on la reflexió posterior importa - làsers, analògics/CATV, PON i mesura de precisió. No barregeu mai APC amb UPC o PC.
2. Tipus de fibra
Confirmeu si l'enllaç ésmode-únic o multimode. El FC en mode-únic és la norma en telecomunicacions, proves i òptiques de llarga-distància; El FC multimode existeix, però és molt menys comú en treballs nous.
3. Diàmetre del cable
Fes coincidir l'arrencada i el connector amb el cable: fibra de 0,9 mm-amortiguada per a la majoria de les tresses i jaquetes de 2,0 mm o 3,0 mm per als cables de connexió, segons l'encaminament i la durabilitat.
4. Compatibilitat d'adaptador i clau
L'adaptador ha de coincidir amb el poliment i la clau. Els adaptadors FC vénen en clau estreta (sovint marcada NK / 2,0 mm) i clau ampla (WK / 2,14 mm), amb la clau estreta més comuna avui dia. Per a FC/APC, l'alineació de les tecles és fonamental perquè la posició angular estableix el rendiment - una clau no coincident pot evitar un seient adequat o augmentar la pèrdua.
5. Requisits de rendiment
No us atureu al nom del connector. Confirmeu els números que decideixen si l'enllaç funciona:
- Pèrdua d'inserció (IL)- llum perduda passant per la parella aparellada; més baix és millor. Demaneu els valors típics i màxims.
- Pèrdua de retorn (RL)- llum reflectida cap a la font; més dB és millor, i és el motiu principal per triar APC.
- Longitud d'ona de funcionament- confirmeu que el conjunt està classificat per a la vostra finestra (per exemple, 1310/1550 nm en mode-únic).
- Jaqueta, durabilitat i medi ambient- Classificació de la jaqueta (com ara LSZH), durabilitat del cicle de l'endoll- i qualsevol requisit exterior o industrial.
Per a les comandes B2B, també val la pena confirmar que el proveïdor pot proporcionar informes de prova, longituds personalitzades, etiquetatge i embalatge.
Errors comuns a evitar?
- Barreja APC i UPC:Les diferents geometries de la cara-extrem significa que la combinació d'elles provoca una gran pèrdua i pot danyar el poliment. En l'adquisició, la majoria d'errors de FC es redueixen a la discrepància de poliment, la discrepància del diàmetre del cable-o assumint que tots els adaptadors FC són intercanviables.
- Ignorant la neteja:La pols, l'oli i les ratllades augmenten la pèrdua i arruïna la repetibilitat de les proves. Inspeccionar inetejar la cara finalabans de cada company, especialment en els instruments.
- Utilitzant FC on LC o SC s'ajustin millor:Els panells d'alta-densitat solen voler LC; FTTH sol voler SC/APC. Reserveu FC per a l'estabilitat de la rosca o la compatibilitat d'equips.
- Oblidant els ports dels dos extrems:El connector ha de coincidir amb el dispositiu, l'adaptador, el panell o l'instrument. Abans de demanar cordons de connexió FC, comproveu els dos extrems de l'enllaç - i llegiu l'etiqueta del port en lloc d'endevinar per l'aparença.
Llista de verificació de compra de connectors de fibra FC
Confirmeu-los abans de fer una comanda:
- Configuració del connector: FC a FC, o un híbrid com FC a LC o FC a SC
- Polonès: UPC o APC
- Fibra: mode-únic o multimode
- Longitud del cable
- Diàmetre del cable: 0,9 mm, 2,0 mm o 3,0 mm
- Material de la jaqueta i qualificació
- Simplex o dúplexestructura
- Tipus d'adaptador, clau i estil de muntatge
- Objectius de pèrdua d'inserció i pèrdua de retorn
- Necessitats d'informe de prova, etiquetatge i embalatge
Notes de contractació per a compradors B2B
Per a les comandes de projectes, els valors predeterminats del catàleg sovint no són suficients. La longitud del cable, el material de la jaqueta, el color de la bota, el poliment, el format de l'etiqueta i l'embalatge afecten la facilitat amb què s'instal·len les peces a escala - i els problemes FC més evitables al lloc es remunten a la discrepància de poliment, el diàmetre del cable incorrecte o una clau d'adaptador que no s'ha especificat. Bloqueu aquests detalls a l'ordre de compra i sol·liciteu informes de proves per-per lot sobre qualsevol cosa que alimenta equips de prova o enllaços-de reflexió sensibles.
PMF
P: Què significa FC en connectors de fibra?
R: Normalment es llegeix com a connector de virola - un connector de fibra òptica de cos rodó- amb un acoblament roscat i, a les peces estàndard, una virola de 2,5 mm.
P: Com sé si el meu equip necessita FC/UPC o FC/APC?
R: Comproveu l'etiqueta del port i els cables de connexió existents. Botes verdes i un sufix "APC" signifiquen angle; botes blaves i "UPC" signifiquen contacte directe. Si el sistema inclou làsers, analògic/CATV o PON, és molt probable que sigui APC. Quan no esteu segur, coincideix amb el que ja està instal·lat en lloc de suposar.
P: Es pot connectar FC/APC a FC/UPC?
R: No. La geometria de la cara-final és diferent, de manera que l'acoblament provoca una gran pèrdua d'inserció i pot danyar les dues cares. APC només s'aparella amb APC.
P: Un connector FC és un mode-únic o multimode?
R: Pot ser qualsevol de les dues coses, però el FC és més freqüent en mode-únic, utilitzat en enllaços de prova, telecomunicacions, làser i òptics de precisió. El FC multimode existeix, però és poc freqüent en instal·lacions noves.
P: És millor FC que LC?
R: Cap dels dos és universalment millor. L'acoblament roscat de FC s'adapta als engranatges de prova i a les connexions propenses a vibracions-; La virola compacta d'1,25 mm de LC s'adapta als transceptors i als panells d'alta-densitat. Relaciona el connector amb el port i l'entorn.
P: Què he de comprovar abans de demanar cables de connexió FC-a-LC?
R: Confirmeu el poliment a cada extrem (i no creueu APC amb UPC), el tipus de fibra, simplex versus dúplex, el diàmetre del cable i la jaqueta, la longitud i els objectius IL/RL - i, a continuació, verifiqueu que els dos ports d'equip utilitzin aquests tipus de connector i poliment.
Conclusió
Un connector de fibra FC és un connector roscat dissenyat per a connexions òptiques estables i repetibles, que el manté rellevant en instruments de prova, en sistemes làser i sensors, i allà on s'ha dissenyat equips existents al voltant dels ports FC -, fins i tot quan LC i SC dominen les noves xarxes d'accés i d'alta-densitat. Trieu FC quan el port, l'objectiu de rendiment o l'entorn ho demani específicament; arribar a LC per a la densitat i SC/APC per a FTTH.
Abans de fer la comanda, feu les comprovacions ràpides que eviten la majoria dels problemes: confirmeu els dos ports de l'equip, el polit (UPC o APC), el tipus de fibra, el diàmetre del cable i la clau de l'adaptador, i demaneu un informe de prova sobre qualsevol cosa que alimenta instruments o enllaços-de reflexió sensibles. Aconseguir-los per endavant és el que manté la pèrdua d'inserció, la pèrdua de retorn i els costos de reelaboració.
