Escrit per a instal·ladors de xarxa i equips d'adquisició, i contrastat amb l'estàndard d'interfície MPO actual (IEC 61754-7) i els mètodes de polaritat TIA-568.3 perquè pugueu verificar els punts tècnics en lloc de creure'ls amb fe.
Un adaptador MPO sembla un simple acoblador de plàstic, però dins d'un enllaç de fibra{0}}d'alta densitat fa una tasca crítica: conté dos connectors MPO de fibra múltiple-cara a cara perquè cada nucli de fibra s'alinei amb el seu soci al mateix instant. En un centre de dades on un únic panell d'1U pot transportar centenars de fibres, un adaptador de polaritat-desalineat o incorrecte és la diferència entre un enllaç net i hores de traçar una connexió que sembla bé però no passa la llum.
Aquesta guia explica què és un adaptador MPO, com funciona realment, els tipus que trobareu en un full de dades (polaritat, recompte de fibres, gènere i habitatge) i una manera--pas a pas per triar-ne l'adequat. Quan importa, apunta a la interfície i els estàndards de polaritat perquè pugueu confirmar una part en lloc d'endevinar.
Què és un adaptador MPO?
Un adaptador MPO, de vegades escrit com un adaptador MPO/MTP, és un dispositiu d'acoblament de fibra òptica dissenyat per a connectors MPO multi-fibra. Rep un connector de cada costat i els manté en l'orientació correcta, de manera que tota una fila de fibres, ja siguin 8, 12, 16 o 24, s'acoblen a través d'una interfície compacta.
A diferència d'aadaptador LC de fibra única-, que acobla només dues fibres, un adaptador MPO gestiona una matriu sencera, de vegades dues files apilades. Això és el que el converteix en la columna vertebral dels pegats d'alta-densitat, on l'espai del bastidor, el flux d'aire i l'encaminament dels cables estan sota pressió.

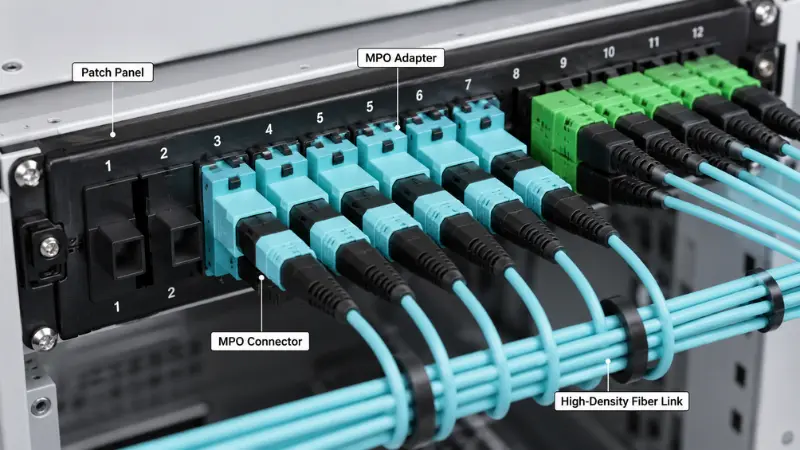

Normalment trobareu adaptadors MPO als panells de connexió del centre de dades i cassets MPO, cablejat troncal i troncal, marcs de distribució òptica i projectes de migració que traslladen enllaços dúplex de 40G, 100G o 400G a l'òptica paral·lela.
Adaptador MPO vs connector MPO
Els dos termes viatgen junts, però no són la mateixa part. El connector està al cable; l'adaptador està al panell.
| Item | Adaptador MPO | Connector MPO |
|---|---|---|
| Funció principal | Acobla i alinea dos connectors MPO | Acaba una fila de fibres òptiques |
| On s'assenta | Muntat en un panell, casset o placa adaptadora | Connectat a l'extrem d'un tronc o cable de connexió |
| Treball clau | Manté els dos connectors en l'orientació correcta | Porta les fibres i s'aparella amb el connector oposat |
| Què comprovar | Polaritat, orientació de la clau, estil d'habitatge, recompte de fibres | Recompte de fibres, gènere, grau de virola, poliment, pèrdua d'inserció |
En resum, elConnector MPOés la part connectada al cable, mentre que l'adaptador és la part del panell que permet que dos connectors s'acoblen correctament.
Com funciona un adaptador MPO?
Un adaptador MPO és una guia mecànica, no un component òptic. Normalment no conté fibra pròpia. Quan premeu un connector des de cada costat, la carcassa de l'adaptador fixa la seva orientació i manté la posició d'acoblament correcta perquè les dues virolles es puguin trobar directament.
Carcassa, clau i passadors de guia
Cada connector MPO utilitza una virola rectangular multi-fibra (MT) amb una petita clau a un costat del cos. L'obertura de l'adaptador té la forma d'aquesta clau, de manera que un connector només s'assenta d'una manera. L'alineació fina, però, prové de les mateixes virolles. En un parell correcte, un connector està fixat, és a dir, mascle amb dos pins de guia, i l'altre no està fixat, és a dir, femella amb dos forats de guia. Les agulles llisquen cap als forats i registren les dues virolles a uns micres. ElDimensions de la interfície MPOque defineixen aquesta clavilla i la geometria del forat-guia per a endolls mascle i femella s'estableixen a la norma IEC 61754-7, motiu pel qual es poden connectar connectors i adaptadors compatibles de diferents fabricants.
El gènere del connector no és opcional
Com que l'alineació depèn dels pins que s'asseuen als forats, un punt acoblat de treball necessita exactament un connector mascle i un connector femella. Dos mascles no s'asseuran, ja que no hi ha forats per agafar les agulles, i forçar-los pot danyar les cares extremes. Dues femelles no tenen res per alinear-les. Així doncs, abans de fer la comanda, traça el gènere al llarg de tot l'enllaç: si el teu tronc és femení, el casset o el cable de connexió de l'altre costat ha de portar les agulles. L'adaptador no pot solucionar una discrepància de gènere; només conté el que li doneu.
S'explica la polaritat i l'orientació de la clau de l'adaptador MPO
La polaritat és la part del treball MPO que produeix més errors de camp, perquè les peces poden encaixar mecànicament mentre el camí òptic és incorrecte. En un enllaç dúplex una fibra transmet i l'altra rep. A través d'una MPO multi-fibra que transmet-i-la relació de recepció ha de sobreviure a tots els troncs, cassets i cables de connexió del canal, de manera que la polaritat és una propietat de tot l'enllaç, no de cap adaptador únic.
Tipus A, Tipus B i Tipus C
TIA-568.3 descriu tres tipus de polaritat de matriu. Es diferencien en la manera com es mapegen les fibres cap a extrem i en la forma en què es connecten els connectors.
| Tipus | Mapeig de fibra (on aterra la posició 1) | Orientació clau | On encaixa |
|---|---|---|---|
| Tipus A (recte) | Posició 1 a posició 1 | Tecla-amunt a tecla-avall | Cablejat estructurat basat en casset-; el canal necessita un cable de connexió girat |
| Tipus B (invertit) | Posició 1 a posició 12 | Tecla-amunt a-tecla | L'opció habitual per a l'òptica paral·lela directa; els mateixos cables de connexió funcionen als dos extrems |
| Tipus C (parell-invertit) | Posició 1 a posició 2, en parells intercanviats | Tecla-amunt a tecla-avall | Alguns sistemes dúplex MPO-a-LC |
Tots tres són vàlids i compleixen els estàndards-, i tots tres aconsegueixen el mateix objectiu de transmetre per un extrem per rebre a l'altre. El problema és que no són interoperables si les barreges. Trieu un mètode per a tota la instal·lació i mantingueu-lo coherent, perquèMètodes de polaritat TIA-568.3resulten intercanviables, però no quan es combinen en el mateix canal.
Tecla de lectura-amunt i tecla-avall
Tecla-amunt significa que la pestanya de clau del connector apunta cap amunt; la tecla-avall vol dir que apunta cap avall. Amb la clau cap amunt i l'extrem mirant cap a vosaltres, la posició 1 es troba a l'extrem esquerre. Si dos connectors acoblats es troben entre la tecla-amunt a la tecla-avall o la tecla-amunt a la tecla-amunt és exactament el que decideix un mapa recte versus un mapa invertit, de manera que en un full de dades la relació de clau és una pista directa del tipus de polaritat. Val la pena marcar una trampa: invertir les posicions també inverteix la cara de l'extrem angulatConnectors monomode APC, de manera que el tipus B sol ser una convenció multimode i plana-polonesa. Si esteu treballant amb APC, confirmeu el poliment i l'angle abans d'assumir un mètode.
Adaptador MPO vs MTP: són els mateixos?
Sovint veureu peces amb l'etiqueta MPO/MTP i us preguntareu si esteu comprant dues coses diferents. MTP és una marca registrada d'US Conec per al seu propi connector MPO millorat, construït amb toleràncies més estrictes amb una virola flotant i una pinça de passador metàl·lic. Per definició anEl connector MTP és totalment compatible amb l'estàndard MPO, de manera que MTP i MPO genèric es combinen. Dit clarament, cada MTP és un MPO, però no tots els MPO són un MTP.
Per a un adaptador, això significa que un adaptador MPO de qualitat combinarà els connectors MTP i MPO genèrics per igual; les diferències pràctiques en la consistència de la pèrdua i la durabilitat{0}}del cicle d'acoblament viuen principalment al connector, no a l'acoblador. Quan l'especificació d'un projecte diu MTP, val la pena comprovar si el client es refereix específicament a la marca US Conec o si utilitza la paraula de manera lliure per a qualsevol MPO, perquè aquesta distinció única canvia el preu i l'aprovisionament. Per a una comparació més profunda, consulteu el nostreguia de fibra MPO i MTP.
Tipus d'adaptadors MPO
Per recompte de fibra: 8, 12, 16 i 24
Relaciona l'adaptador amb el format del connector i l'aplicació. Recomptes habituals i on apareixen:
- Fibra 8 i 12:40G-SR4 i 100G-SR4 utilitzen 8 fibres, sovint allotjades dins d'un MPO de 12-fibres; 400G-DR4 monomode també utilitza 8 fibres en un MPO-12.
- 16 fibra:400G-SR8 i les variants 800G utilitzen 16 fibres, amb 8 de transmissió i 8 de recepció, en un MPO-16.
- 24 fibra:un format de dues-files per a una densitat molt alta i alguns enllaços heretats de 100G-SR10.
Un MPO-12 i un MPO-16 no són intercanviables. Es diferencien en amplada de virola i clau, de manera que l'obertura de l'adaptador també és diferent. Confirmeu el recompte tant del connector com del panell abans de comprar.Adaptadors MTP/MPO de diversos-comptesestan disponibles per simplificar l'emmagatzematge, però l'adaptador encara ha de coincidir amb el connector que esteu utilitzant.
Monomode vs multimode
Els adaptadors MPO vénen per a tots dos. El mode únic (OS2) s'adapta a un abast més llarg i a pressupostos de pèrdues més reduïts, mentre que el multimode (OM3, OM4, OM5) domina els enllaços d'-alta velocitat i de curt abast- dins del centre de dades. El tipus de fibra condueix el poliment del connector i el grau de rendiment, i sovint el color de la carcassa. Si encara esteu decidint quina implementar, la nostra visió generalfibra monomode versus fibra multimodeexposa els-compromisos.
Codi de colors i carcassa
El color és una primera pista útil. L'aigua normalment indica OM3 o OM4, el magenta o el violeta erika solen indicar OM4, el verd llima els senyals OM5 i el blau o el verd és habitual per al mode únic. És una pista, però, no una garantia, perquè els fabricants varien i l'opció UPC-versus-APC també afecta el color de la carrosseria. Llegiu el full de dades del tipus, polaritat i grau de fibra en lloc de comprar només el color de l'habitatge. Si la vostra decisió de color depèn realment del vidre, elFamília multimode OM1 a OM5explica com s'assignen les qualificacions a les aplicacions.
Brides vs sense brides
Aquesta és una decisió-del panell més que una de rendiment.
| Aspecte | Amb brides | Sense brides |
|---|---|---|
| Muntatge | Cargol-fixat a un panell metàl·lic | Enganxa-al clip, menys eines- |
| Millor quan | S'han corregit ODF o panells de connexió, una manipulació més pesada, un canvi freqüent de pegats{0} | Panells i cassets modulars d'alta-densitat, muntatge ràpid |
| Compartiment- | Subjecció més forta, muntatge més lent | Ràpid de muntar, la retenció depèn del tall del panell |
Si l'adaptador viu en un marc metàl·lic fix que es manipula sovint, la brida és l'opció més segura. Si esteu empaquetant un panell modular dens i voleu un muntatge-menys d'eines, sense brides normalment guanya.
On s'utilitzen els adaptadors MPO?
En lloc d'enumerar les aplicacions, és útil mirar el punt de connexió i la nota de selecció de cadascuna.
Centres de dades.Els adaptadors MPO es troben als panells de connexió, a la part posterior del casset i a les unions del tronc-a-el tronc. Un camí típic fa un-compte altTronc MPO o cable de connexióen un panell, després el trenca a través de cassets als ports dúplex LC. La nota de selecció: coincideix amb el tipus de polaritat i l'orientació de la tecla del casset, o la ruptura no conservarà la transmissió i la recepció.
Telecomunicacions i ODF.En marcs de distribució òptica i enrutament d'oficina central-, MPO consolida moltes fibres en panells compactes. Si trieu entre estils de marc, la nostra comparacióODF versus panell de connexiócobreix on encaixa cadascuna.
Cassets i ruptura.Molts cassets utilitzen adaptadors MPO a la part posterior i LC a la part davantera, convertint un tronc en ports de pegat dúplex. Per a desplegaments mixts, vegeuLC versus MTP/MPO per a alta densitat, i on an
8-ruptura SC-a MTP/MPO bàsicaté sentit.
Migració-alta velocitat.Passant de l'òptica dúplex a l'òptica paral·lela, el cablejat MPO simplifica la capa física. 400G-SR8, per exemple, s'executa16 fibres sobre un MPO-16segons IEEE 802.3. Si primer esteu fent un pas de 100G, el nostre
Guia de cablejat 100Gpasseja per les opcions.
Beneficis d'un cop d'ull
| Benefici | Què significa a la pràctica |
|---|---|
| Major densitat | Una interfície MPO porta de 8 a 24 fibres, reduint el nombre d'acobladors i adaptadors al bastidor |
| Gestió més neta | Menys punts de connexió significa menys congestió i millor flux d'aire |
| Instal·lació més ràpida | Els troncs i cassets-preterminats es salten al lloc-polit i empalmament |
| Actualitzacions més fàcils | Una columna vertebral MPO planificada pot tornar a-a casa a cassets, ruptures o òptiques paral·leles directes més tard |
| Preparat-alta velocitat | Un ajust natiu per a transceptors paral·lels de 40G, 100G i 400G |
Com triar un adaptador MPO: un marc de 6 passos?
En lloc de triar per la forma, baixa el canal en ordre:
- Confirmeu el tipus d'enllaç.És un enllaç directe MPO-a-MPO o cassets d'alimentació de tronc MPO que s'escriuen a LC?
- Confirmeu la interfície del transceptor.Tingueu en compte el recompte de fibres i el connector, per exemple 100G-SR4 a 8 fibres, o 400G-SR8 a 16 fibres i sovint APC.
- Confirmeu el recompte de fibres del tronc.MPO-8, 12, 16 o 24; l'adaptador ha de coincidir.
- Confirmeu casset versus directe.Els cassets estableixen el mapa de polaritat per a tu. Un enllaç directe empeny la polaritat al maleter i als cables de connexió, de manera que en assumeixes la responsabilitat.
- Confirmeu l'orientació de la clau i l'habitatge.Tecla-amunt a tecla-avall o tecle-amunt a tecla-amunt per al teu mètode, i amb brides o sense brides per al teu panell.
- Confirmeu el pressupost de pèrdues i la neteja.Trieu el grau de pèrdua d'inserció-que necessita el vostre pressupost d'enllaç i planifiqueu inspeccionar-lo i netejar-lo abans de l'aparellament.
Si els passos de l'1 al 5 us deixen amb més d'un recompte per a estoc, un adaptador multi-format pot simplificar el prestatge, però només després que aquests passos s'hagin resolt.
Exemple: escollir un adaptador per a un panell de pedaços del centre de dades
Suposem que esteu posant un tronc OM4 MPO de 24-fibra en un panell d'1U i el desglosseu a dúplex LC per a commutadors 100G-SR4. Els connectors del maleter són femenins i els connectors MPO de casset són mascles, de manera que un adaptador MPO estàndard els uneix sense cap xoc de gènere. Heu estandarditzat el mètode B, de manera que els cassets i el maleter són de tipus B i els connectors compleixen clau-fins a clau-amunt; l'adaptador simplement ha d'admetre aquesta orientació i el format-de recompte de fibra que utilitza el casset. Trieu adaptadors sense brides perquè el panell té un disseny dens-, carcassa aqua perquè la fibra és OM4 i un grau de baixes pèrdues perquè el canal ja gasta pressupost en dos companys de casset. Abans de pegar, inspeccioneu cada virolla. Res d'això és exòtic, però ometeu la comprovació de polaritat i tot el panell es transmet en silenci.
Llista de verificació d'especificacions de l'adaptador MPO per a la RFQ
Quan envieu una sol·licitud de pressupost, proporcioneu al proveïdor aquests detalls perquè la peça correcta s'enviï la primera vegada:
- Recompte de fibra: 8F, 12F, 16F o 24F
- Tipus de fibra: monomode (OS2) o multimode (OM3, OM4, OM5)
- Tipus de polaritat: A, B o C
- Orientació de la tecla: tecla-amunt a tecla-avall o tecla-amunt a tecla-amunt
- El gènere del connector utilitzat a l'enllaç
- Carcassa: amb brides o sense brides
- Color i material de la carcassa
- Interval de temperatura de funcionament
- Inserció-puntuació de pèrdua o enllaç-objectiu de pressupost
- Tapes antipols i compatibilitat amb placa adaptadora o tall de panell
- Compliment com ara RoHS, a més d'un informe de prova
Un breu diagrama de cablejat al costat d'aquesta llista elimina la major part de l'anada-i-anada i tornada.
Inspeccioneu i netegeu abans de l'aparellament
Una virola MPO empaqueta moltes cares extrems en una sola superfície, de manera que una sola mota pot eliminar més d'un canal. A les virolles de 16 i 24 fibres, la variació d'alçada entre les fibres fa que la neteja uniforme sigui més difícil, per això la regla és inspeccionar, netejar i tornar a inspeccionar. La contaminació es mostra com una major pèrdua d'inserció, una major reflectància i enllaços intermitents que són lents de traçar en un panell dens. Utilitzeu les eines de neteja i inspecció MPO adequades i seguiu el sofinalitzar-la pràctica d'inspecció facialabans de cada company. Les nostres notes sobre
maneig de ponts MPOcobrir la cura diària--que manté les cares netes en primer lloc.
Errors comuns i el que costen
- Ignorant la polaritat.Les peces encaixen, però transmeten terres en transmetre. L'enllaç és fosc i perds temps rastrejant una connexió que físicament sembla correcta.
- Tractar MPO i MTP com a idèntics en qualitat.Tots dos es combinen, però la pèrdua i la durabilitat difereixen. Suposant que la paritat pot volar tranquil·lament un pressupost d'enllaç ajustat.
- Compra només amb color.Aqua no confirma el grau, la polaritat o el poliment. El full de dades sí.
- Oblidar el gènere.Dos connectors fixats o dos sense fixar no s'alinearan, i forçar-los pot ratllar les cares extrems.
- Sense pla d'actualització.És possible que un adaptador i un maleter escollits només per a avui no tornin -a casa netament a 400G o 800G més tard.
Preguntes freqüents sobre els adaptadors MPO
P: Què fa realment un adaptador MPO?
R: Acobla dos connectors MPO i els manté alineats de manera que tota una fila de fibres s'acobla alhora a través d'una interfície compacta.
P: L'adaptador és el mateix que el connector?
R: No. El connector està connectat al cable i l'adaptador és la part d'acoblament del panell que permet que dos connectors s'acoblen.
P: He d'utilitzar el tipus A o el tipus B?
R: Depèn de tot el canal. El tipus B és comú per a l'òptica paral·lela directa perquè els mateixos cables de connexió funcionen als dos extrems. El tipus A és comú al cablejat estructurat basat en casset-. Decidiu una vegada i mantingueu-lo coherent de punta a punta.
P: Un adaptador pot servir tant MPO-12 com MPO-24?
R: No. L'amplada de la virola i la clau són diferents, de manera que l'obertura de l'adaptador és específica del recompte-. Alguns adaptadors s'ofereixen en diverses versions, però cada versió encara coincideix amb un format.
P: Com puc llegir la tecla-amunt o la tecla-avall d'una especificació o foto?
R: Trobeu la pestanya de la clau al cos del connector. Si dos connectors acoblats es troben-a-amunt-a-amunt, us indica un mapa recte versus invertit, que lliga directament al tipus de polaritat.
P: Els adaptadors monomode i multimode són de colors diferents?
R: No. El tipus de fibra afecta el poliment, el grau i les toleràncies, no només el color. Confirmeu l'especificació completa.
P: Quin adaptador MPO necessito per a 400G o 800G?
R: Aquestes òptiques paral·leles utilitzen un MPO-16 de 16 fibres, sovint amb APC. Fes coincidir l'adaptador amb aquest nombre i clau.
P: Com sé que l'adaptador d'un proveïdor és bo?
R: Sol·liciteu el tipus de fibra, la polaritat, el gènere, l'habitatge, el grau de pèrdua d'inserció-i un informe de prova i, a continuació, comproveu que coincideix i compleix amb el vostre pressupost d'enllaç.
P: Què he de demanar juntament amb els adaptadors?
R: Normalment els cables de tronc i de connexió, cassets, una placa o panell adaptador i tapes antipols, tots coincidint amb la mateixa polaritat i esquema de claus.
Conclusió
Un adaptador MPO és una peça petita amb una feina desmesurada: mantenir dos connectors multi-fibra alineats perquè l'enllaç funcioni la primera vegada. Obteniu el recompte de fibres, la polaritat, el gènere, el tipus de fibra i la carcassa correctament i confirmeu-los amb els estàndards d'interfície i polaritat en lloc de comprar-los segons l'aparença. Si esteu analitzant un projecte MPO/MTP, envieu al vostre proveïdor el recompte de fibra, el tipus de polaritat, l'orientació de la clau, l'estil de l'habitatge i un diagrama de cablejat al davant. Aquest és el camí més ràpid cap a la dretaAdaptador MPOi els conjunts de cables corresponents per a la vostra xarxa.
