Un marc de distribució òptica, generalment escurçat a ODF i de vegades anomenat marc de distribució de fibra òptica, és el punt estructurat on els cables de fibra òptica s'acaben, s'empalmen, s'enganxen i es protegeixen. Trobareu ODF a sales de telecomunicacions, xarxes FTTH, centres de dades, edificis empresarials i sistemes de comunicació industrial. Aquesta guia està escrita des de la perspectiva dels enginyers que donen suport a projectes de xarxa de distribució òptica (ODN) i accés de fibra, de manera que l'objectiu no és només enumerar els tipus ODF que existeixen, sinó ajudar-vos a fer coincidir un marc amb el vostre recompte de fibra, espai d'instal·lació, format de connector, requisits d'empalmament i pla d'expansió a-a llarg termini.
Quan els compradors comparen opcions, la pregunta pràctica rarament és "quins tipus estan disponibles?" Normalment és "quin tipus d'ODF s'adapta realment al meu lloc i què he de confirmar amb el proveïdor abans de fer la comanda?" Les seccions següents responen a totes dues, i l'article acaba amb una guia de selecció, una llista de verificació d'especificacions, exemples de configuració treballada i una PMF.
Què és unMarc de distribució òptica(ODF)?

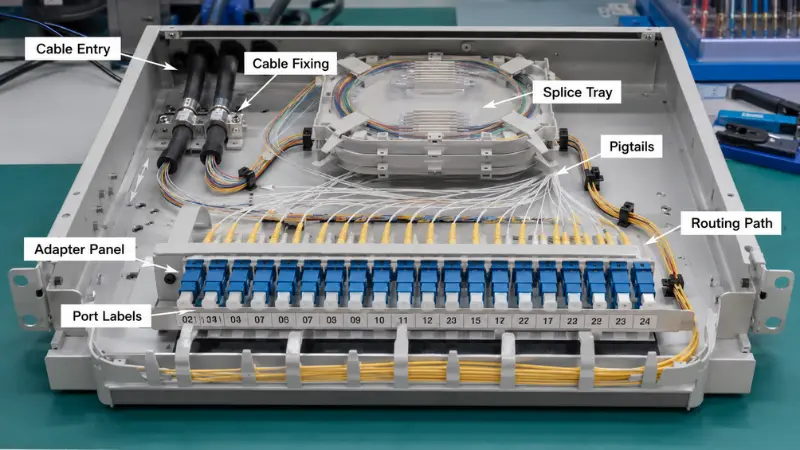

Un marc de distribució òptica és un recinte de gestió de fibres utilitzat per acabar, empalmar, pegar, protegir i organitzar fibres òptiques. Els cables d'entrada es connecten a fibres sortints, coles, cordons de connexió o components passius com divisors, i cada connexió es manté etiquetada, protegida i accessible per al manteniment en lloc de deixar-la solta dins d'una caixa.

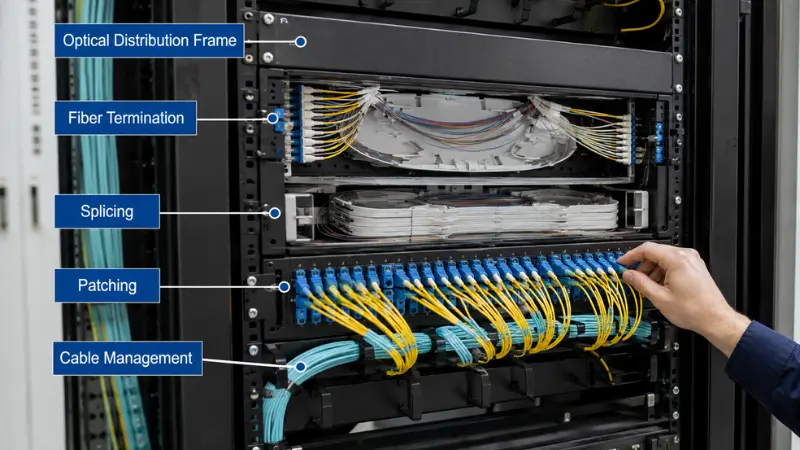

En el funcionament diari, un ODF -ben dissenyat admet la terminació de fibra, la protecció d'empalmament de fusió, l'encaminament de cables de connexió, l'emmagatzematge de cables fluixos, la protecció del connector i la prova o reconfiguració de la xarxa. La raó per la qual això importa és concret més que cosmètica: quan apareix una fallada fora de l'horari laboral, un marc amb una numeració clara de ports i safates d'empalmament accessibles permet que un tècnic aïlli i repara l'enllaç en qüestió de minuts, mentre que un marc sobrepoblat i sense etiqueta converteix el mateix treball en hores de traçat de fibres a mà. Moltes de les mateixes funcions de terminació i protecció també apareixen en compacteterminals de fibra òptica i caixes de distribuciós'utilitza més a prop del subscriptor, per això les dues famílies de productes són fàcils de confondre. Tornarem a aquesta distinció més endavant.
Principals tipus de marcs de distribució òptica
Els ODF es poden agrupar per mètode de muntatge, entorn d'instal·lació, capacitat, estructura interna i aplicació. Les categories més habituals són el muntatge en bastidor, el muntatge a la paret, l'exterior, el carril DIN, el divisor PLC i els marcs modulars d'alta-densitat. Cada secció següent cobreix quin és el tipus, on encaixa i un detall pràctic que sovint es passa per alt durant la selecció.
ODF de muntatge en bastidor
Un ODF de muntatge en bastidor s'instal·la en un bastidor d'equips estàndard de 19-polzades i és el cavall de batalla de les sales de telecomunicacions, els centres de dades, les oficines centrals, les sales de servidors i el cablejat de la columna vertebral empresarial. Normalment s'ofereix en altures d'1U, 2U, 3U o 4U i s'integra clarament amb interruptors, encaminadors i panells de connexió al seu costat. Com a guia aproximada, una unitat 1U sovint porta fins a 24 fibres, una unitat 2U al voltant de 48 a 96 fibres i unitats 3U a 4U de 96 a 144 fibres o més. Aquestes xifres es mouen significativament amb el format d'adaptador, de manera que un marc que utilitza panells LC o MPO d'alta densitat s'adaptarà a moltes més fibres per U que un que utilitza SC.
El detall que decideix la usabilitat-a llarg termini és l'elecció entre un disseny de calaix fix i lliscant. Un marc fix és més senzill, més estable i de menor cost, la qual cosa s'adapta als enllaços troncals estables que rarament canvien. Un calaix lliscant permet que la safata tiri cap endavant per empalmar-la i inspeccionar-la, que és la millor opció en qualsevol marc que veurà moviments, afegits i canvis freqüents. Abans d'especificar un tipus de corredissa, confirmeu que hi ha prou espai davant del bastidor perquè el calaix s'estengui completament, perquè és difícil mantenir un marc d'alta-densitat que no es pot obrir en un passadís estret.
Muntatge de paret ODF
Un ODF de muntatge a la paret es fixa directament a una paret en lloc d'asseure's dins d'un bastidor, de manera que és l'opció natural on no hi ha bastidor o on l'espai és reduït: petites sales de telecomunicacions, edificis d'oficines, soterranis d'apartaments, punts de distribució del sòl i entrades d'edificis FTTH. Sol ser compacte, bloquejable i apte per a recomptes moderats de fibra com ara 12, 24 o 48 nuclis.
Quan seleccioneu una unitat de muntatge a la paret, la direcció d'entrada del cable importa més del que sembla. Un marc muntat en un eix o eix estret sovint necessita una entrada inferior o lateral en lloc d'una entrada posterior, perquè simplement no hi ha espai darrere de la caixa per encaminar un cable sense un revolt pronunciat. Confirmeu la direcció d'entrada, la capacitat de la safata d'empalmament interna, la disposició del panell adaptador i l'espai disponible per a l'enrotllament de fibra abans de fer la comanda, no després que la caixa ja estigui a la paret.
ODF a l'aire lliure
Un ODF a l'aire lliure acaba i distribueix la fibra en llocs exposats o semi-exposats, com ara punts d'accés FTTH, armaris de telecomunicacions a l'aire lliure, distribució muntada en pals-, banda ampla rural i llocs industrials. A diferència d'un marc interior, una unitat exterior viu o mor amb el seu segellat ambiental, de manera que el nombre de ports és només la meitat de l'especificació.
La figura que cal ancorar és la classificació de protecció d'entrada definida a la norma internacionalIEC 60529 (el codi IP). En termes pràctics, IP54 significa protegit contra la pols-i resistent a les esquitxades d'aigua, que pot adaptar-se a una posició protegida o muntada en armari-; IP65 significa hermetic-pols i protegit contra els raigs d'aigua-a baixa pressió, que és un mínim més realista per a un marc totalment exposat a la intempèrie; i IP66 a IP68 afegeixen dolls més forts o immersió temporal. Tingueu en compte que una classificació d'immersió més alta no implica automàticament resistència al raig, perquè les dues són proves separades, de manera que un lloc que veu pluja i aigua estancada pot necessitar una qualificació doble. Al costat de la xifra IP, comproveu la resistència UV, el disseny de la glàndula del cable, la resistència a la corrosió de la carcassa, el mètode de bloqueig i com es gestiona la condensació. Un marc exterior mal segellat és una de les causes més comunes d'errors relacionats amb la humitat-anys després de la instal·lació.
Carril DIN ODF
Un carril DIN ODF és una unitat compacta que s'enganxa a un carril DIN dins d'un armari elèctric o un recinte de control industrial, i està construït per a un baix recompte de fibra en sistemes d'automatització, comunicació elèctrica, equips de xarxa intel·ligent, armaris de control de transport i xarxes de fàbrica. El seu valor és la integració: aporta la terminació de la fibra i la protecció al mateix panell que el cablejat elèctric sense exigir un bastidor separat.
Per a treballs industrials, mireu més enllà del recompte de fibres fins a l'entorn mecànic. La vibració, la profunditat de l'armari disponible, els requisits de connexió a terra i l'alleujament de la tensió del cable afecten si el marc es mantindrà fiable, i l'encaminament de la fibra s'ha d'organitzar perquè un tècnic pugui arribar als connectors sense molestar els conductors d'alimentació propers.
Splitter PLC ODF
Un divisor PLC ODF allotja divisors òptics passius dins del marc de manera que una fibra alimentadora es divideix en moltes fibres de subscriptor, cosa que la converteix en un bloc bàsic de xarxes d'accés FTTH, GPON i EPON estandarditzades en referències com ara elRecomanacions ITU-T G.984 GPON. Un únic marc pot combinar la terminació, la instal·lació del divisor, l'aplicació de pedaços i la gestió de cables, la qual cosa manté ordenada el desplegament de la xarxa òptica passiva. Les configuracions típiques van des d'1×8 fins a 1×32 o 1×64, i la proporció correcta depèn del pressupost d'enllaç i de la densitat de subscriptors del projecte.
Val la pena planificar dos punts d'enginyeria. En primer lloc, la proporció de divisió impulsa la disposició del port i l'espai de manteniment, perquè un divisor 1 × 32 alimenta molts més adaptadors de sortida que un 1 × 8, i aquestes sortides necessiten espai per ser pegats i etiquetats sense aglomeracions. També ajuda a decidir d'hora entre la divisió centralitzada en un node i la divisió distribuïda per la xarxa, una compensació-que s'explica bé en aquesta visió general detipus de divisor òptic. En segon lloc, els desplegaments PON gairebé sempre utilitzen connectors d'angle-polit (APC). El motiu és la pèrdua de retorn: els reflexos en un arbre passiu compartit degraden la qualitat del senyal per a cada subscriptor de la branca, i les cares finals d'APC suprimeixen aquests reflexos molt millor que les-planes. Confirmeu la relació del divisor, el poliment del connector, la disposició d'entrada i sortida, l'espai disponible de la safata d'empalmament i l'esquema d'etiquetatge abans de fer la comanda i navegueuDivisor PLCopcions per adaptar-se a la proporció exacta que necessita el vostre disseny.
ODF modular d'alta-densitat
Un ODF modular d'alta-densitat està dissenyat per a grans recomptes de fibra en bastidors o espais limitats, i és l'opció estàndard per a centres de dades, oficines centrals, backbone del transportista, campus grans i punts d'agregació que necessiten espai per créixer. En lloc d'un sol panell fix, aquests sistemes utilitzen panells adaptadors modulars, cassets extraïbles, múltiples safates d'empalmament i rutes d'enrutament dissenyades, i normalment admeten interfícies LC o MPO/MTP.
L'error a evitar aquí és seleccionar només el nombre màxim de ports. A densitats molt altes, els cables de connexió s'amunteguen, l'espai d'accés frontal-s'estreny, i un marc ple d'excés convida a la desconnexió accidental del port incorrecte durant el manteniment. La qüestió decisiva per al treball d'alta-densitat, inclosa l'elecció LC-versus-de matriu tractada en aquestguia pràctica de LC versus MTP/MPO, és si els tècnics encara poden arribar als ports, gestionar els cables de connexió i preservar el radi de flexió un cop el marc estigui completament carregat.
Taula de comparació de tipus ODF
| Tipus ODF | Instal·lació típica | Recompte de fibra comuna | Millor aplicació | Avantatge principal |
|---|---|---|---|---|
| ODF de muntatge en bastidor | Bastidor de 19 polzades | 12F–144F o superior | Centres de dades, sales de telecomunicacions, xarxes empresarials | Instal·lació estandarditzada i bona densitat |
| Muntatge de paret ODF | Caixa-muntada a la paret | 12F–48F o superior | Edificis FTTH, petites oficines, armaris de telecomunicacions | Estalvi{0}}espai i instal·lació fàcil |
| ODF a l'aire lliure | Paret, pal o armari | 24F–96F o superior | FTTH a l'aire lliure, xarxes rurals, llocs industrials | Segellat i protecció del medi ambient |
| Carril DIN ODF | Carril DIN dins d'un armari | 4F–24F | Armaris de control i automatització industrials | Integració compacta |
| Splitter PLC ODF | Muntatge en bastidor o paret | Depèn de la proporció del divisor | Xarxes d'accés FTTH i PON | Combina el splitting i la gestió de la fibra |
| ODF d'alta-densitat | Sistema de bastidor o armari | 144F i superior | Oficines centrals, centres de dades, xarxes de transportistes | Alta capacitat i escalabilitat |
Els intervals de capacitat només són valors típics i varien segons el disseny del producte, el format de l'adaptador i la configuració del proveïdor. Confirmeu sempre el recompte exacte de fibres i les opcions del panell amb el full de dades.
Guia ràpida de selecció ODF
Si només necessiteu una orientació ràpida cap a la categoria correcta, la taula següent mapa les situacions habituals del projecte fins a un punt de partida adequat. Tracteu-lo com una llista curta i, a continuació, verifiqueu-ne els detalls mitjançant la llista de verificació més avall.
| Si la teva situació és... | Considereu |
|---|---|
| Bastidor de 19 polzades disponible, columna vertebral ~ 48F, moviments i canvis freqüents | ODF de muntatge en bastidor lliscant 2U |
| Sense bastidor, distribució de l'edifici ~ 24F FTTH, canvis ocasionals | Muntatge de paret ODF |
| Pal vist o paret exterior, accés FTTH amb splitting | Caixa de distribució exterior ODF o divisor exterior (IP65 o superior) |
| Dins d'un armari de control industrial, baix recompte de fibres | Carril DIN ODF |
| 144F o més, creixement futur, interfícies LC o MPO | ODF modular d'alta-densitat |
| Un alimentador dividit en molts subscriptors en un node | Divisor PLC ODF |
Com triar l'ODF adequat per al vostre projecte?
Escollir un ODF no és simplement triar una caixa amb prou ports. Un marc ha d'adaptar-se a tot el disseny, de manera que els factors següents s'han de confirmar abans de comprar.
Recompte de fibra i expansió futura
Comenceu amb el nombre de fibres que necessiteu per acabar, empalmar o pegar avui i, a continuació, afegir una reserva. Un marc de la mida exacta de les 24 fibres actuals no deixa espai quan el lloc arriba a les 48, i la capacitat d'adaptació posterior sol costar més que comprar-lo ara. A la pràctica, molts projectes reserven entre un 20 i un 50 per cent de capacitat de recanvi per a futurs enllaços, fibres de seguretat i actualitzacions. Pregunteu quantes fibres entren, quantes surten, si s'afegiran més usuaris o edificis i si la safata d'empalmament i la capacitat de l'adaptador poden absorbir aquest creixement.
Espai d'instal·lació
La ubicació determina en gran mesura el tipus. Un bastidor de 19 polzades existent apunta a un marc de muntatge en bastidor; un lloc amb només espai de paret apunta a un marc de muntatge a la paret; un recorregut de fibra dins d'un armari industrial apunta a un marc de carril DIN; i una instal·lació exposada a la pluja, la pols o els canvis de temperatura descarta una unitat interior estàndard a favor d'una exterior. Mesureu l'espai real disponible, inclosa la profunditat del bastidor o l'espai lliure del calaix, abans de comprometre's amb un model.
Entorn interior versus exterior
Els marcs interiors i exteriors no són intercanviables. Les unitats interiors s'adapten a espais protegits com sales d'equips, oficines i armaris de telecomunicacions, on l'estanquitat no és la prioritat. Les unitats exteriors necessiten una protecció defensable contra la humitat, la pols, la corrosió i els raigs UV, per això la qualificació IP, el material de l'habitatge, el segellat de la porta, el disseny de la glàndula, l'estructura de bloqueig i el rang de temperatura pertanyen a l'especificació. Les diferències entre la manipulació interior i exterior, inclosos els tipus de cables i l'encaminament, es cobreixen en aquesta guiaInstal·lació de cable de fibra interior i exterior. L'ús d'un marc interior a l'exterior és una causa freqüent i evitable de reducció de la fiabilitat.
Tipus de connector i adaptador
Els ODF es poden configurar amb adaptadors SC, LC, FC o ST, i l'elecció correcta segueix els cables de connexió, les col·letes i les interfícies d'equips actius existents. Com a patró general,Connectors SCestan molt estesos en telecomunicacions i FTTH,Connectors LCdomina el centre de dades d'alta-densitat i el treball empresarial, FC apareix en algunes telecomunicacions i instrumentació, i ST sobreviu a xarxes heretades. Confirmeu el format amb la concordançaadaptadors de fibra òpticateniu intenció d'utilitzar.
El tipus polonès mereix la mateixa atenció. Les cares extrems UPC (planes, lleugerament abovedades) solen oferir una pèrdua de retorn d'uns 50 dB, mentre que les cares extrems APC (8-graus en angle) arriben a uns 65 dB reflectint la llum dispersa al revestiment en lloc de retrocedir la fibra, per això APC és estàndard en aplicacions de vídeo PON i RF. Els dos no s'han d'acoblar entre ells: una connexió APC-a-UPC provoca una gran pèrdua d'inserció i pot danyar físicament les cares dels extrems de la virola. Si esteu sospesant les opcions, aquesta explicació deTipus de poliment PC, UPC i APCcobreix les diferències en detall.
Capacitat de la safata d'empalmament
Si el marc s'utilitzarà per a l'empalmament de fusió, la capacitat interna de la safata ha de coincidir amb el recompte de fibres, no només amb el nombre d'adaptadors. Un error comú i frustrant és comprar un marc amb molts ports adaptadors però massa poques safates. Com a regla de planificació, una safata d'empalmament sol tenir 12 o 24 empalmes protegides, de manera que un treball de 24-fibra necessita aproximadament una o dues safates, un treball de 48-fibra de dos a quatre, etc. Quan les safates es queden curtes, els símptomes són previsibles: les mànigues termoretràctils no tenen on asseure's, les fibres no es poden enrotllar dins del seu radi de flexió mínim, el manteniment significa tornar a pertorbar els empalmes existents i l'expansió futura es torna incòmode. Segons les pràctiques resumides per laAssociació de fibra òptica, els cables de petites instal·lacions generalment requereixen un radi de curvatura d'uns 25 mm després de la instal·lació, i un marc que no pot aguantar aquest radi augmentarà silenciosament la pèrdua d'inserció. Planifiqueu el recompte de safates, l'emmagatzematge de la màniga i el camí d'encaminament junts i reviseu el vostrecoles de fibraal costat del marc de manera que les terminacions i les safates siguin compatibles. Si encara esteu decidint entre connectors splicing i connectors-instal·lats en camp, aquesta comparació deempalmament de fusióés una referència útil.
Entrada de cables i accés de manteniment
La direcció d'entrada del cable és una restricció-real, no un detall. Els marcs admeten l'entrada posterior, lateral, superior o inferior, i un desajust amb el disseny del lloc obliga a corbes pronunciades o a un encaminament desordenat. L'accés de manteniment segueix la mateixa lògica: un calaix lliscant o un disseny d'accés frontal-és més fàcil de treballar per a xarxes que canvien amb freqüència, mentre que una estructura fixa és acceptable per a enllaços estables amb pocs canvis. Un marc que sembli compacte al paper pot ser difícil de mantenir un cop els cables estiguin dins.
Etiquetatge i gestió de cables
L'etiquetatge clar estalvia temps durant les avaries i les actualitzacions, i en marcs més grans un etiquetatge deficient provoca connexions incorrectes, un aïllament més llarg de fallades i interrupcions evitables. Un bon marc permet una numeració de ports diferent, un espai d'etiqueta dedicat, anells d'encaminament de cables de connexió, punts de connexió, una àrea d'emmagatzematge fluixa i la separació entre els cables d'entrada i els cables de connexió. Mantingueu l'encaminament del vostrecordons de connexióplanificat des del principi en lloc d'afegir-se com una idea posterior.
Llista de verificació d'especificacions ODF abans de sol·licitar un pressupost
Preparar aquests detalls abans de contactar amb un proveïdor escurça l'anada-i-i redueix el risc de rebre una configuració incorrecta.
- Fibres totals per acabar ara, més el percentatge de reserva per al creixement futur.
- Instal·lació interior o exterior, i per a l'exterior, la qualificació IP objectiu.
- Mètode de muntatge: bastidor de 19-polzades d'alçada en U, paret, pal, carril DIN o armari.
- Format de connector i adaptador (SC, LC, FC o ST) i polit (UPC o APC).
- Tipus, longitud i quantitat de cordó de coleta i cordó.
- Nombre de safates d'empalmament i capacitat necessària per safata.
- Relació de splitter i posició de splitting, per a projectes PON.
- La direcció d'entrada del cable i el diàmetre exterior del cable o la mida de la glàndula.
- Esquema d'etiquetatge i{0}}numeració de ports.
- Estructura fixa o corredissa, i el costat d'accés necessari.
Exemples de configuracions ODF
Tres escenaris anònims mostren com es combinen els factors anteriors a la pràctica.
Petit punt de distribució d'edificis FTTH
Per a 24 fibres amb pigtails SC/APC dins d'una columna, normalment n'hi ha prou amb un ODF compacte de muntatge de paret amb dues safates d'empalmament i entrada de cable inferior o lateral. Reservar uns quants ports de recanvi deixa espai per a unitats addicionals a l'edifici sense afegir un segon marc.
Agregació del centre de dades
Per a 96 fibres a LC en un passadís ocupat, un ODF de muntatge en bastidor lliscant d'alta-densitat de 2U amb accés frontal i entrada de cable doble manté l'aplicació manejable i protegeix el radi de flexió sota una càrrega de cordó pesada-. El calaix lliscant és important aquí perquè els canvis són freqüents.
Accés FTTH rural en un pal
Per a una distribució d'alimentadors per a molts abonats, un marc de distribució divisor exterior amb una classificació IP65 o superior, equipat amb unDivisor 1×32i connectors SC/APC, gestiona tant la divisió com l'exposició ambiental en un sol recinte.
Selecció ODF per aplicació
Xarxes d'accés FTTH i PON
El treball FTTH acostuma a utilitzar marcs de muntatge a la paret a l'interior, marcs exteriors als punts d'accés exposats i marcs divisors PLC sempre que es requereixi una divisió passiva. Un soterrani, una sala de telecomunicacions o un punt de distribució del sòl sol demanar una unitat de muntatge a la paret; una ubicació externa demana una-exterior; i un node de divisió demana un marc divisor que integri el divisor amb la terminació. Per a una visió més àmplia del que requereix una construcció passiva, aixòComponents passius FTTHLa guia d'adquisicions és un acompanyant útil.
Centres de dades i sales de telecomunicacions
Aquests entorns afavoreixen el muntatge en bastidor i els marcs modulars d'alta-densitat, i en general exigeixen un gran nombre de fibres, adaptadors LC d'alta-densitat, un encaminament net de cables-pegats, un etiquetatge fiable i espai per expandir-se. En bastidors densos, la gestió de cables té tant pes com la densitat de port brut.
Edificis empresarials i xarxes de campus
Aquí el marc adequat depèn del disseny de la columna vertebral. Una sala d'equipament principal utilitza sovint un marc de muntatge en bastidor, mentre que els punts de distribució del sòl utilitzen marcs de muntatge a la paret. En un campus de diversos-edificis, els ODF acaben les fibres de la columna vertebral i proporcionen un punt de connexió net entre edificis, interruptors i sales d'equips.
Xarxes industrials i d'armaris de control
Les xarxes industrials es recolzen en marcs de carril DIN o unitats compactes de muntatge a la paret. El marc ha d'adaptar-se a l'armari de control, protegir les fibres de l'estrès mecànic i permetre que els tècnics arribin als connectors sense tocar el cablejat elèctric, tenint en compte la vibració, la pols, la temperatura de l'armari i l'alleujament de la tensió.
ODF versus panell de connexió de fibra versus caixa de distribució de fibra
Els compradors sovint confonen aquests tres perquè tots gestionen connexions de fibra, però no són el mateix. Un ODF sol ser la unitat més completa, que combina panells adaptadors, safates d'empalmament, encaminament de cables, emmagatzematge fluix i protecció. Un panell de connexió de fibra està més centrat en pedaços connectoritzats dins d'un bastidor, tot i que alguns inclouen safates d'empalmament. Una caixa de distribució de fibra sol ser més petita i s'asseu més a prop dels usuaris finals, en edificis FTTH, punts de planta o llocs d'accés exteriors.
Una manera breu de decidir: utilitzeu un ODF quan necessiteu una terminació estructurada, empalmes, pegats i gestió conjuntament; utilitzeu un panell de connexió quan necessiteu principalment pedaços basats en bastidor-a prop d'equips actius; i utilitzeu una caixa de distribució quan necessiteu una distribució compacta a prop dels usuaris. Com que la denominació varia entre proveïdors i mercats, jutgeu l'estructura, la capacitat i la funció reals en lloc de l'etiqueta del full de dades. Aquesta mirada més profunda aldiferències entre un ODF i un panell de connexió de fibraval la pena llegir-lo si el límit encara se sent borrós.
Errors comuns en seleccionar un ODF
Escollint només segons el nombre de ports
El recompte de ports importa, però no n'hi ha prou per si sol. La capacitat d'empalmament, l'entrada de cables, el format de l'adaptador, l'espai de manteniment i l'espai d'expansió determina si el marc funcionarà realment al lloc.
Ignorant l'expansió futura
Una trama de baix-cost sense capacitat de recanvi es fa cara en el moment en què la xarxa creix. Planifiqueu el creixement de la fibra abans de la selecció final i no després.
Ús d'un ODF interior a l'exterior
Els marcs d'interior no estan construïts per a la pluja, la pols i l'exposició sostinguda a l'exterior. Les instal·lacions a l'aire lliure necessiten un recinte tancat correctament amb una classificació IP i un disseny de glàndula adequats.
Barreja de tipus de connectors sense planificació
Les opcions de SC, LC, FC, APC i UPC s'han d'alinear amb els cordons de connexió, les tresses i l'equip actiu. La combinació incorrecta afegeix complexitat a la instal·lació i, en el cas d'un poliment no coincident, degrada el rendiment òptic.
Oblidant l'accés de manteniment
Un marc que sembli compacte al paper pot ser difícil de mantenir un cop cablejat. Assegureu-vos que els tècnics puguin arribar amb seguretat als adaptadors, les safates d'empalmament i les zones d'encaminament després de la instal·lació.
Preguntes freqüents
P: Per a què serveix un ODF?
R: S'utilitza un ODF per acabar, empalmar, pegar, protegir i organitzar fibres òptiques en un punt estructurat de la xarxa, de manera que els cables d'entrada es connectin a les fibres sortints, pigtails, cordons de connexió o divisors d'una manera etiquetada i accessible.
P: Quins són els principals tipus d'ODF?
R: Els tipus principals són el muntatge en bastidor, el muntatge a la paret, l'exterior, el carril DIN, el divisor PLC i els marcs modulars d'alta -densitat, cadascun adequat per a un entorn d'instal·lació, recompte de fibra i aplicació diferents.
P: Quina diferència hi ha entre un ODF i un panell de connexió de fibra?
R: Un ODF és generalment una unitat de gestió de fibra més completa que inclou safates d'empalmament, encaminament i emmagatzematge de fluïdesa, mentre que un panell de connexió se centra en l'aplicació de connectors dins d'un bastidor. Alguns productes difuminen la línia, de manera que l'estructura i la funció importen més que el nom.
P: Quin ODF és millor per a FTTH?
R: Depèn de la ubicació. Els marcs de muntatge a la paret s'adapten a la distribució d'edificis interiors, els marcs exteriors s'adapten als punts d'accés exposats i els marcs divisors de PLC s'adapten als nodes on un alimentador es divideix a molts subscriptors.
P: Quantes fibres pot suportar un ODF?
R: La capacitat varia àmpliament segons el tipus i el disseny, des d'unes 4 fibres en una petita unitat de carril DIN fins a 144 fibres o més en un bastidor de bastidor d'alta densitat-. Confirmeu la xifra exacta al full de dades, ja que varia segons el format de l'adaptador i la configuració del proveïdor.
P: Per què els connectors APC són comuns en FTTH i PON?
R: Les cares finals d'APC tenen un angle de 8 graus que suprimeix els reflexos posteriors, donant una pèrdua de retorn més gran que la UPC. En un arbre òptic passiu compartit, el control de reflexions protegeix la qualitat del senyal per a cada subscriptor de la branca, per això APC és estàndard en PON.
P: Puc utilitzar un ODF interior a l'aire lliure?
R: No és aconsellable. Els marcs d'interior no tenen el segellat, la resistència als raigs UV i el disseny de la glàndula necessaris a l'exterior, de manera que una instal·lació exposada hauria d'utilitzar un marc amb classificació -exterior amb una classificació IP adequada.
Conclusió
Els principals tipus de marc de distribució òptica són el muntatge en bastidor, el muntatge a la paret, l'exterior, el carril DIN, el divisor PLC i el modular d'alta densitat-, i l'opció correcta segueix el recompte de fibres, l'espai d'instal·lació, l'entorn, el tipus de connector i poliment, la capacitat de la safata d'empalmament, l'encaminament de cables i l'expansió futura. Un petit lloc interior pot necessitar només un marc de muntatge a la paret; Les sales de telecomunicacions i els centres de dades solen demanar muntatge en bastidor o marcs d'alta-densitat; Les xarxes FTTH i PON sovint utilitzen marcs divisors exteriors i PLC; i els armaris industrials estan ben servits per marcs de carril DIN. Abans de seleccionar-lo, prepareu els detalls del vostre projecte utilitzant la llista de comprovació anterior, i un marc que sigui pràctic, fiable i fàcil de mantenir serà molt més fàcil d'especificar.
