Què és MDU? (Concepte)

MDU són les sigles de Multi-Dwelling Unit. A la indústria de les telecomunicacions i xarxes, aquest terme es refereix a un edifici amb múltiples llars independents. Els exemples habituals inclouen edificis d'apartaments, dormitoris d'estudiants, hotels i edificis d'oficines.

Els termes fibra MDU o fibra òptica MDU es refereixen a la implementació de fibra-a-les-xarxes domèstiques (FTTH) per a aquests edificis multi-domèstics. Aquest és un mètode de desplegament diferent al de cablejat per a cases unifamiliars (SDU, unitat d'habitatge individual-):

Comparació	SDU	MDU
Distribució d'usuaris	Distribuït, una llar per estructura	Concentrat, múltiples unitats per edifici
Ús del cable	Cable dedicat per llar	Espina dorsal compartida, gotes ramificades
Mètode de divisió	Normalment a l'aire lliure	Divisió escalonada a l'interior de l'edifici
Complexitat del cablejat	Simple	Requereix una planificació acurada

Després d'haver entès el concepte bàsic del que és MDU a les telecomunicacions, ara tenim una millor comprensió de com implementar una solució específica d'instal·lació de fibra MDU.

Quins problemes us pot resoldre aquesta guia?

Aquesta és una guia pràctica del projecte MDU de fibra. Tant si sou un enginyer de xarxa que planeja un projecte de fibra òptica MDU / un agent de compres que necessita entendre el significat de MDU a les telecomunicacions / un gestor de propietats que vol entendre què significa MDU a les telecomunicacions

O simplement un entusiasta de la tecnologia que vulgui entendre els principis del cablejat de cable MDU, aquí trobareu informació útil sobre el projecte MDU.

faré servirProductes Evolux Fibercom a exemples perquè la nostra línia de productes cobreix l'equip bàsic per al cablejat MDU: connectors de fibra òptica, cordons de connexió, trets, divisors de PLC, caixes de terminals i adaptadors-són precisament els components passius més utilitzats a la instal·lació de fibra MDU.

Quines estratègies s'han d'utilitzar per a diferents mides d'MDU?

Entendre la mida de la vostra MDU és essencial abans de poder començar a desplegar una estratègia, ja que els mètodes de desplegament són diferents. Això determina quants divisors, caixes de terminals i cablejat de fibra òptica necessiteu. Els projectes de telecomunicacions MDU es classifiquen en tres tipus segons el nombre de plantes i llars:

Tipus MDU	Pisos	Unitats	Estratègia de cablejat	Arquitectura de separació recomanada
MDU de -alça baixa	Menys o igual a 3 plantes	Inferior o igual a 12 unitats	Centralitzat, equipament fora de l'edifici	Etapa-única 1:16
MDU de -alça mitjana	4-10 pisos	12-128 unitats	Distribuït, sala d'equipaments + terminals de planta	Dues-etapes 1:8×1:8
MDU de -altura alta	>10 pisos	>128 unitats	Sales de distribució múltiples escalonades	Dues-etapes 1:16×1:8

Com és la xarxa de fibra MDU?

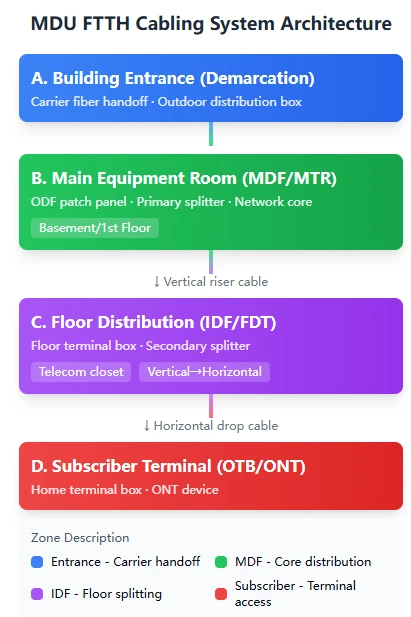

Aquí teniu un diagrama per ajudar-vos a entendre: Una xarxa completa de fibra òptica MDU consta de quatre zones, que s'estenen des de l'extrem de l'operador fins a l'extrem del propietari:

MDU FTTH Cbaling System Architecture

El treball de la instal·lació de fibra MDU és connectar aquestes quatre zones mitjançant l'equip adequat.

Quina configuració es necessita per a la sala d'equips principal?

Recordes la mida de la teva MDU? Aleshores podem començar a entendre com configurar la sala principal d'equips corresponent. La sala d'equipament principal és la principal responsable de la terminació externa de fibra òptica, l'encaminament principal i la distribució, afectant la capacitat i l'escalabilitat global de la xarxa. He enumerat productes adequats directament per a la vostra referència:

Evolux Fiber Configuració recomanada de l'equip

Tipus d'equip	Especificacions	Aplicació	Per què escollir això
Muntatge en bastidor-ODF	4U, 144/288 nuclis	MDU mitjà-gran (60-200 unitats)	Alta capacitat, fàcil expansió
Feu lliscar-ODF	2U, 48/96 nuclis	MDU mitjà (24-60 unitats)	Fàcil operació, bon valor
ODF fixat	2U, SC de 48 nuclis/LC de 96 nuclis	MDU petita (<24 units)	Estructura senzilla, baix cost
Caixa de fibra de-muntatge a la paret	1U/2U, 12/24/48-port	Escenaris-limitats d'espai	No requereix espai al sòl

L'ODF (Optical Distribution Frame) és un equip clau a la sala d'equipament principal. Els panells de connexió ODF d'Evolux tenen diverses característiques destacables: aspecte net, cablejat raonable, fàcil d'ubicar i instal·lació senzilla-és especialment importants per al manteniment posterior.

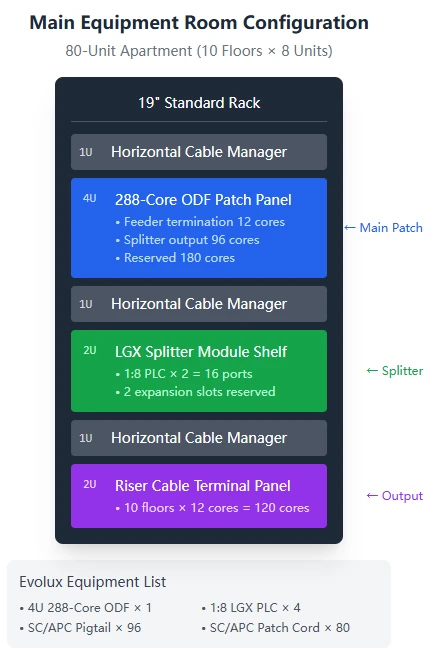

Un exemple concret d'Evolux: esquema de configuració per a un edifici d'apartaments de 80-unitats

Si el vostre projecte també és un edifici de 10 plantes amb 8 unitats per planta, amb un total de 80 unitats, la vostra sala d'equipament principal es pot configurar de la següent manera:

Main Equipment Room Configuration

Llista d'equips utilitzats en la solució:·

4U 288-nucli ODF per muntatge en bastidor × 1
Divisor de PLC LGX 1:8 × 4 (2 en ús, 2 en espera)
Cua SC/APC 1 m × 96
Cordó de connexió SC/APC 2m × 80
Bastidor de gestió de cables horitzontal 1U × 3

Què és un divisor òptic PLC? Com s'utilitza en una MDU?

Els operadors només poden proporcionar 1-2 fibres òptiques (que corresponen a 1-2 ports PON) o un nombre limitat de fibres, però hem de connectar desenes o fins i tot centenars de llars. En aquest cas, s'utilitza un divisor òptic per resoldre aquest problema "convertint un en molts". Un divisor òptic PLC utilitza el principi de guies d'ona òptiques per "dividir uniformement" un feix de llum en múltiples feixs. Per exemple, un divisor 1:8 té 1 entrada i 8 sortides, amb cada sortida amb aproximadament 1/8 de la força del senyal original.

Els diferents escenaris d'aplicació requereixen l'ús de divisors amb els tipus de paquet corresponents:

Tipus de paquet	Característiques de la talla	On instal·lar	Quan utilitzar
Fibra nua	El més petit	Requereix protecció addicional	Escenaris d'empalmament personalitzats
Mini tub d'acer	3×40 mm	Dins de caixes de terminals	Primera opció per dividir el sòl
Caixa ABS	100×80×10 mm	Instal·lació independent	Ubicacions exteriors o espaioses
Casset LGX	Mòdul estàndard	Dins del bastidor ODF	Divisió de la sala d'equipament principal
Connecteu la-targeta	Mida-targeta	Ranures de caixa de distribució	Caixes de distribució de terra

Taula de referència de la relació de divisió:

Ratio de divisió	Pèrdua teòrica	Pèrdua real	Aplicació
1:2	3,0 dB	3,2-3,8 dB	Fase pre-en cascada
1:4	6,0 dB	6,5-7,2 dB	Petita -MDU baixa
1:8	9,0 dB	9,5-10,5 dB	MDU mitjà, el més comú
1:16	12,0 dB	12,5-13,5 dB	Divisió centralitzada
1:32	15,0 dB	15,5-17,0 dB	Gran divisió primària MDU
1:64	18,0 dB	18,5-20,5 dB	Escenaris d'ultra-densitat

Heu de triar una-etapa o una divisió en dos-etapes?

La divisió d'una-etapa implica col·locar un divisor gran (p. ex., 1:32) al soterrani, dividint directament la fibra a cada llar en 32 camins. Aquest enfocament és d'estructura senzilla i té menys punts de divisió, però el cablejat és complex a causa de l'augment del nombre de cables de fibra òptica.

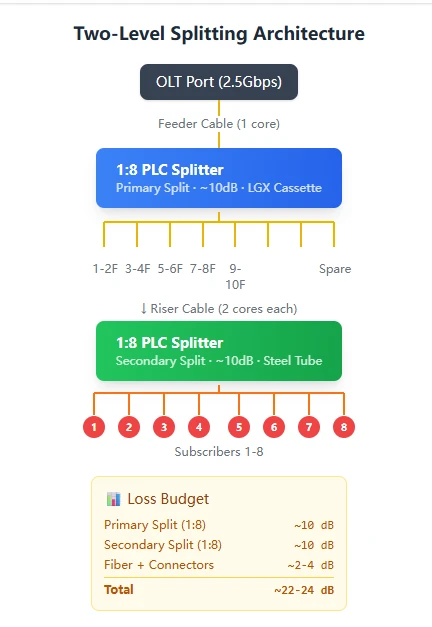

La divisió en dues-etapes consisteix a col·locar un divisor 1:8 al soterrani i, a continuació, un altre divisor 1:8 a cada pis, per donar servei efectivament a 8 {6}} llars. Aquest mètode requereix menys cables de fibra òptica i és més flexible, però l'etapa de divisió addicional augmenta la pèrdua de fibra aproximadament 10 dB.

Two-Level Splitting Architecture

Per a les MDU amb més de 30 llars, recomanem la divisió en dues-etapes. Aquest és l'enfocament principal per a la instal·lació de fibra MDU.

Com triar una caixa de terminals?

L'àrea del cablejat del sòl és el "punt d'intersecció" dels cables òptics de la columna vertebral vertical i els cables de descens horitzontal-els cables òptics de la columna vertical "aterren" aquí i després es ramifiquen en diversos cables òptics que es connecten a cada llar.

Caixes de terminals interiors

Producte	Recompte de ports	Dimensions (mm)	Característiques	Aplicació
Mini caixa de terminals	2 ports	86×86×23	Muntatge encastat a paret-ultra prim	Entrada d'abonats
Caixa de terminals estàndard	4 ports	120×80×25	Muntatge-de paret, acabat blanc	Abonat/pis petit
Caixa de terminals mitjana	8 ports	180×120×35	-Safata d'empalmament integrada	Distribució del sòl
Caixa de terminals gran	16/24-port	280×200×50	Pot albergar divisor	Distribució pis principal

Caixes de terminals impermeables a l'aire lliure

Si l'armari de telecomunicacions està humit o el punt de distribució és a l'exterior, utilitzeu tipus impermeables:

Producte	Recompte de ports	Grau de protecció	Aplicació
Caixa impermeable de 8 ports	8 ports	IP65	Entorns humits/semi-exterior
Caixa impermeable de 16 ports	16 ports	IP65	Distribució de terra exterior
Caixa impermeable de 24 ports	24 ports	IP65	Pis grans/multi{0}}portador

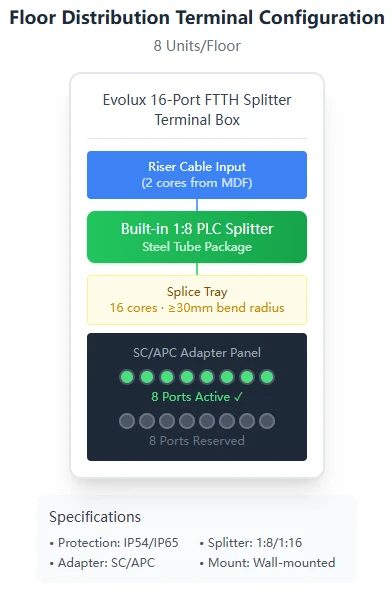

Diagrama d'instal·lació de la caixa de terminals del pis:

Floor Distribution Terminal Configuration

Com triar el cable de fibra òptica? Quin tipus s'ha d'utilitzar per a diferents ubicacions?

La selecció del cable MDU requereix tenir en compte la ubicació de la instal·lació, els requisits de recompte de nuclis i la qualificació de retard de flama-. S'utilitzen diferents tipus de cables de fibra òptica en diferents àrees:

Cables de columna vertebral elevadora

Model de producte	Recompte de nuclis	Tipus de fibra	Jaqueta	Classificació de foc	Aplicació
GJFJV	2-24 nuclis	G652D/G657A1	LSZH	Riser	Elevador interior de primera opció
GJSFJV	6-24 nuclis	G657A1	LSZH + cinta d'acer	Riser	Quan calgui protecció addicional
GYFTY	12-288 nucli	G652D	PE	A l'aire lliure-classificat	Exterior a l'entrada de l'edifici

Cables de distribució horitzontals

Model de producte	Recompte de nuclis	Tipus de fibra	Jaqueta	Característiques	Aplicació
GJXZY	2-24 nuclis	G657A2	LSZH	Micro-tub, flexible	Distribució al passadís
GJPFXJH	12-48 nuclis	G657A	LSZH	Buffer ajustat multi-nucli	Pis FTTB

Cable de baixada

Model de producte	Recompte de nuclis	Diàmetre exterior	Tipus de fibra	Jaqueta	Aplicació
GJXFH (Papallona)	1-4 nuclis	2 × 3 mm	G657A1/A2	LSZH	Caiguda interior
GJXFH ({0}}Autosuport)	1-4 nuclis	2 × 5 mm	G657A2	LSZH + filferro d'acer	Descens aeri
GJYXFCH	2-12 nuclis	Ronda	G657A2	LSZH	Aèria/exterior
Tight Buffer	1-2 nuclis	3,6-4,8 mm	G657A1	LSZH-OFNP	Cablejat interior

Fa un MDU necessiteu un cable de fibra òptica G657 per a la instal·lació a casa?

La sèrie G657 és una "fibra-insensible a la flexió", és a dir, pot funcionar amb un radi de flexió molt petit sense augmentar la pèrdua. Això el fa ideal per a racons de passadís i corbes de conductes estretes.

Estàndard	Radi de curvatura mínim	Pèrdua addicional @1550nm	Producte Evolux
G.657A1	10 mm	Menor o igual a 0,25 dB @10 mm/10 voltes	Cable de baixada estàndard
G.657A2	7,5 mm	Menor o igual a 0,03 dB @15 mm/10 voltes	Gotes d'espai reduït
G.657B3	5 mm	Menor o igual a 0,15 dB a 5 mm/1 volta	Escenaris de revolt extrem

On es troba la caixa de terminals de fibra òptica?

La caixa de terminals de fibra òptica és l'última parada perquè els cables de fibra òptica arribin a casa de l'usuari-el mòdem òptic (ONT) està connectat aquí.

Selecció de la caixa de terminals de casa

Escenari	Producte recomanat	Especificacions	Característiques
Residencial estàndard	Caixa de terminals Mini FTTH	2 ports, blanc	Panell tipus 86-, muntatge encastat a la paret
Residencial de luxe	Caixa de terminals encastada	2 ports, amagat	Coordina amb la decoració
Usuari comercial	Caixa de terminals estàndard	4 ports	Admet múltiples ONT o línies de còpia de seguretat
ONT a l'aire lliure	Caixa de terminals impermeable	2 ports, IP65	Instal·lació exterior, impermeable

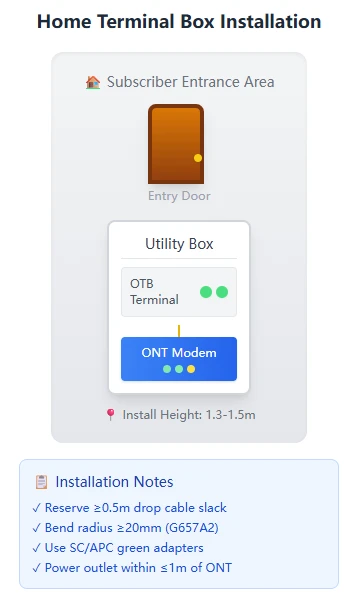

Ubicació de la instal·lació i diagrama de punts clau:

Home Terminal Box Installation

Connectors i adaptadors de fibra òptica: aquests petits accessoris són crucials

A les xarxes de fibra MDU, els connectors i els adaptadors, tot i que de mida petita, s'utilitzen en grans quantitats i tenen un paper crucial-s'encarreguen d'habilitar connexions "plug-i-play" entre fibres òptiques.

Tipus de connectors comuns

Tipus	Aparença	Ús principal
SC/APC	Cap quadrat verd	Estàndard de xarxa PON, necessari per a MDU
SC/UPC	Cap quadrat blau	Escenaris no-PON
LC	Cap petit quadrat	Escenaris d'alta-densitat, habituals a ODF
FC	Cap rosca rodona	Equips heretats

Recomanem utilitzar SC/APC amb connectors verds de manera coherent. Això ajudarà a evitar una inserció incorrecta.

Què passa amb les grans MDU?

Podem utilitzar una solució MPO/MTP d'alta-densitat:

Per a grans projectes de fibra òptica MDU amb més de 200 usuaris, els connectors tradicionals d'un sol-nucli són massa ineficients. La solució MPO/MTP d'Evolux pot millorar significativament l'eficiència del desplegament.

Especificacions del panell de connexió MPO/MTP

Producte	Especificacions	Densitat del nucli	Aplicació
Tauler de connexió MPO/MTP 1U	96 nuclis	96 nuclis/1U	Distribució principal MDU mitjana
Tauler de connexió MPO/MTP 1U	144 nuclis	144 nuclis/1U	Gran distribució principal MDU
Tauler de connexió MPO/MTP 3U	288 nuclis	96 nuclis/U	MDU-extragran
Tauler de connexió MPO/MTP 4U	384/576 de nucli	96-144 nuclis/U	Grau del centre de dades

Avantatges dels sistemes pre-terminats MPO:

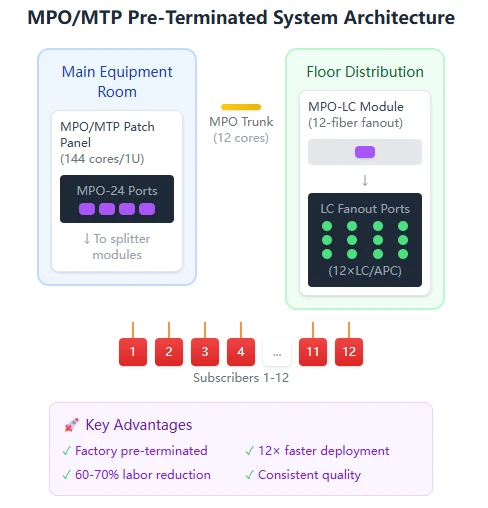

MPO/MTP Pre-Terminated System Architecture

Preguntes freqüents

Cerca ràpida del producte i càlcul de pèrdues

Com triar el panell de connexió ODF?

Escala d'usuari	Producte recomanat	Especificacions	Tipus de connector
<20 units	1U Fixat	24 nuclis	SC
20-40 unitats	1U lliscant-Fora	48 nuclis	SC/LC
40-80 unitats	Llisca-2U cap a fora	96 nuclis	LC
80-150 unitats	Muntatge-de bastidor 4U	144 nuclis	LC
150-250 unitats	Muntatge-de bastidor 4U	288 nuclis	LC/MPO
250+ unitats	MPO d'alta-densitat	576-core+	MPO-LC

Com triar el divisor?

Etapa de desdoblament	Ratio de divisió	Tipus de paquet	Ubicació d'instal·lació
Primera Etapa	1:8/1:16	Casset LGX	Bastidor ODF
Segona Etapa	1:8	Tub d'acer/caixa ABS	Caixa de terminals de terra
Etapa única	1:16/1:32	Caixa ABS	Caixa de distribució exterior

Com triar el cable?

Ubicació de l'aplicació	Producte recomanat	Recompte de nuclis	Tipus de fibra
Alimentador exterior	GYFTY	12-48 nuclis	G652D
Elevador interior	GJFJV	24-48 nucli	G657A1
Rebedor horitzontal	GJXZY	12-24 nuclis	G657A2
Drop interior	GJXFH/Tight Buffer	1-2 nuclis	G657A1/A2
Gota a l'aire lliure	GJXFH -Autosuport	1-2 nuclis	G657A2

Com triar la caixa de terminals?

Ubicació d'instal·lació	Producte recomanat	Recompte de ports	Grau de protecció
Entrada d'abonats	Mini caixa de terminals	2 ports	IP20
Armari de pis (interior)	Caixa de terminals estàndard	8/16-port	IP54
Armari de terra (humit)	Caixa de terminals impermeable	8/16/24-port	IP65
Distribució exterior	Caixa de distribució impermeable	16/24-port	IP65

Com calcular el pressupost de pèrdues?

Els sistemes PON tenen límits de pressupost de potència (normalment 28-32 dB). Supereu-lo i tindreu abandonaments. Quan feu la instal·lació de fibra MDU, heu de calcular el pressupost de pèrdues per endavant.

Fonts de pèrdues

Tipus de pèrdua	Valor típic	Notes
Pèrdua de fibra	0,35-0,4 dB/km	Uns centenars de metres d'edifici afegeixen 1-2 dB
Pèrdua del divisor	10-17 dB	Depèn de la proporció de divisió
Pèrdua de connector	0,3-0,5 dB/cada una	Cada punt de connexió aparellat
Pèrdua d'empalmament	0,05-0,1 dB/cada	Amb bona qualitat d'empalmament
