Fibra MPO/MTP: la veritable xerrada que necessiteu abans de la vostra propera construcció del centre de dades

El novembre passat, vaig rebre una trucada d'un client de Phoenix. Acabaven d'embolicar una columna vertebral de 100 G-construcció de fulles-sis mesos de planificació, una bonica gestió de cables, tot-codificat per colors. La meitat dels enllaços ascendents no negociarien.

Va resultar que algú va agafar una caixa de baguls de tipus B per a un disseny de tipus A. Les caixes semblaven idèntiques. Els números de part variaven en un dígit.

Quatre hores de resolució de problemes. Un vol a les 6 del matí per al seu enginyer principal. Danys finals: 14.200 USD en mà d'obra d'emergència, més 1.847 USD pel bitllet d'avió d'últim-minut. Encara tinc la captura de pantalla de la factura en algun lloc.

Per això escric això. La fibra MPO/MTP no és una ciència de coets, però els detalls us destrossaran si no esteu prestant atenció. I la penalització augmenta amb el vostre recompte de ports-mala un pedaç LC, perds un enllaç. Desordenar un tronc MTP, en perds dotze.

MPO vs MTP: matem aquesta confusió

Em rep aquesta pregunta constantment. "L'MTP és només un MPO car?"

Una mena de. Però això és com preguntar si un Lexus és només un Toyota car. Tècnicament sí, pràcticament no.

MPO és un connector estàndard. IEC 61754-7, TIA-604-5-la sopa d'alfabets habitual. Qualsevol fàbrica amb un motlle de virola pot eliminar els connectors MPO.

MTP és la marca d'US Conec. Van inventar el format de multi-fibre push-on, i després van passar dècades perfeccionant-lo. Mateixa petjada, toleràncies més ajustades, millors materials.

Aquí teniu el que es perden la majoria dels gràfics de comparació: oblideu-vos del debat entre les pinces de plàstic-contra-metall. Això és una distracció.

El passador guia el·líptic és tot el joc de pilota.

MPO estàndard utilitza passadors de guia rodones. Quan acobleu dos connectors, els pins rodons poden balancejar-se lleugerament a la funda d'alineació-potser una micra aquí, una micra allà. No sona gaire. Però feu-ho 200 vegades i el patró de desgast es torna desigual. Les posicions de la fibra exterior comencen a derivar. La teva pèrdua d'inserció augmenta.

Els pins el·líptics de MTP? S'{0}}centren a si mateixos. Cada vegada. Podeu sentir la diferència quan els endolleu-hi ha aquest clic definitiu quan s'assenta el pin, en comparació amb aquesta vaga massa que obteniu amb MPO barat.

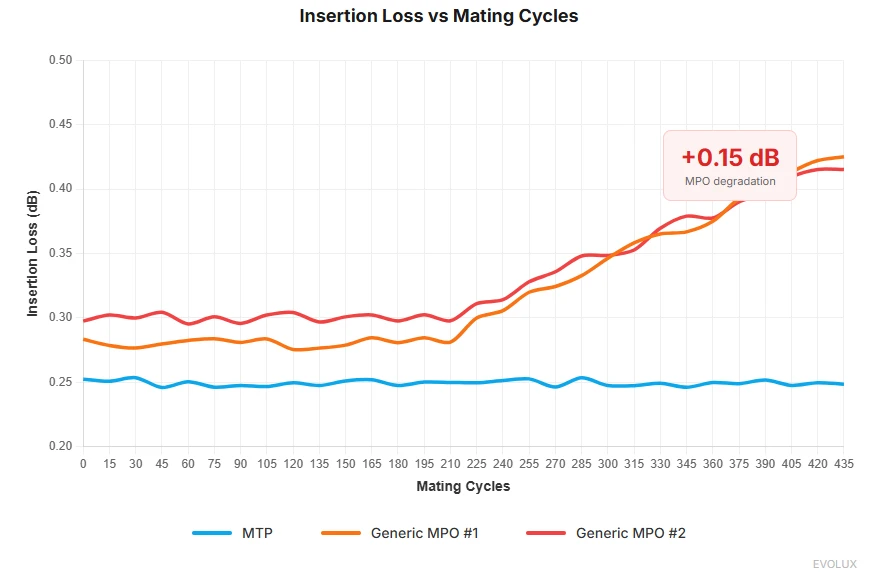

L'any passat vam fer una prova de tortura: 437 cicles d'aparellament en sis mostres de connectors diferents. Al cicle 300, dos dels MPO genèrics mostraven una degradació de 0,15 dB a les posicions 1 i 12. Els MTP? Línia plana pel cicle 400.

Aquests 0,15 dB no sona espantós fins que apileu tres punts d'aparellament en un enllaç de 400 G amb un marge zero de sobra.

Què hi ha dins d'aquestes coses

Lliçó ràpida d'anatomia, perquè entendre les entranyes ajuda quan es trenquen coses.

La virola

Imagineu un petit maó de ceràmica amb 12 forats perforats en posicions precises d'aproximadament 1 micra. Un cabell humà fa 70 micres d'amplada. Estem parlant d'1/70 d'un pèl.

En els connectors MTP, la virola flota sobre les molles. Per què? Perquè quan connecteu dos connectors junts, mai estan perfectament alineats. El flotador permet que la virola s'ajusti micro-de manera que la pressió de contacte s'estén uniformement en comptes de tallar una cantonada fins a l'oblit.

Aquest mecanisme de molla també és el motiu pel qual no hauríeu d'agafar-els connectors MTP en acoblar-los. He vist que els tècnics els munten com si estiguessin apretant les femelles. L'objectiu del flotador és deixar que el connector trobi la seva pròpia alineació. Simplement premeu fins que faci clic. Fet.

Els Pins Guia

Ja he parlat del disseny el·líptic. Les agulles en si són d'aliatge endurit-perviuen a milers d'insercions sense proliferar.

Els connectors mascles tenen els pins. Els connectors femelles tenen els forats. Sembla obvi, però he vist com gent intenta aparellar-se un mascle-a-a les 2 del matí en un armari fosc. No funciona. Pregunta'm com ho sé.

L'Habitatge

Les carcasses MTP estàndard tenen polaritat d'una-peça-i el gènere es defineix de fàbrica. Heu fet una comanda incorrecta, o bé estàs tornant cables o comprant panells adaptadors.

Aquí hi ha alguna cosa que els fulls de dades no us diuen: en llocs de vora no-climàtics-controlats o entorns industrials, les carcasses de plàstic MPO barates es tornen trencadisses després d'uns quants anys. Al nostre laboratori de proves d'estrès, hem comparat carcasses MTP genuïnes amb imitacions genèriques sota un cicle tèrmic extrem. Molts fabricants redueixen costos barrejant un excés de material reciclat als motlles de l'habitatge-això provoca una degradació de la cadena molecular que és invisible a simple vista. Però després de les proves de ciclisme tèrmic (-40 graus a +75 graus), la resistència a la fatiga del tancament cau més d'un 40%. Hem rebut connectors "desintegrats" retornats dels clients i l'anàlisi de desmuntatge mostra constantment la fragilitat del material clàssic. És per això que insistim a utilitzar només resina de polieterimida verge (PEI) d'alta especificació. Costa més en paper, però assegura que els vostres connectors encara s'acoblen amb el mateix clic nítid després de deu anys al centre de dades.

MTP PRO soluciona el problema de configurabilitat (més en parlarem més endavant), però de moment, només cal saber-ho: -comproveu les vostres especificacions abans de fer la comanda. El procés de RMA per a un cable troncal de 400 dòlars triga tres setmanes.

Polaritat. Preste atenció aquí.

Vaig a dedicar massa temps a aquesta secció perquè els errors de polaritat representen potser el 60% de les trucades de resolució de problemes de MPO a les quals he estat. És avorrit. És tediós. I destruirà absolutament el vostre dijous a la nit si ho ignoreu.

La fibra dúplex és senzilla. Tx a Rx, Rx a Tx. Un nen petit podria esbrinar-ho.

Dotze fibres en un connector? Cada posició importa. I hi ha tres-TRE-maneres diferents en què els fabricants connecten aquests cables.

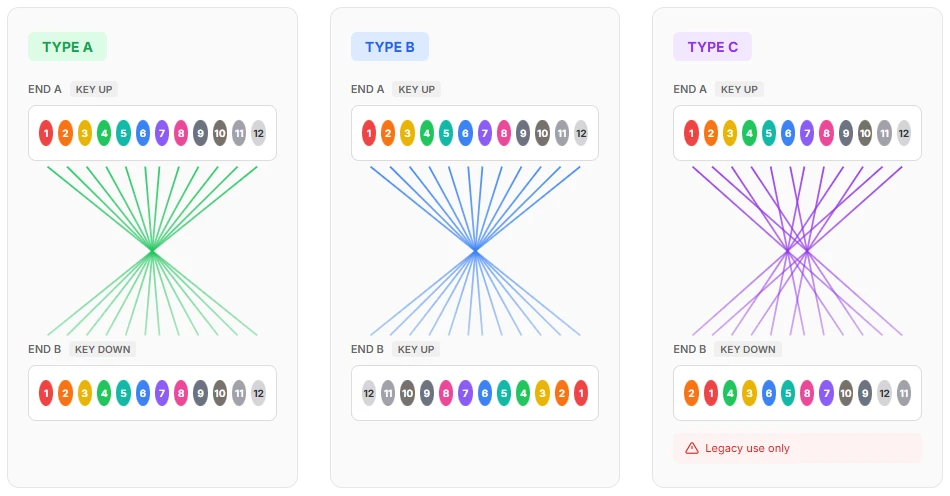

Tipus A

Tecleja a un extrem, tecleja a l'altre. El cable reflecteix internament la matriu de fibra. La posició 1 va a la posició 1, però el canvi físic significa que les parelles s'alineen correctament per a les ruptures dúplex.

Tipus B

Ambdós extrems clau. El cable intercanvia els parells adjacents: 1↔2, 3↔4, 5↔6, etc. Comú per als transceptors SR4.

Tipus C

Personalment odio el tipus C. L'estàndard l'inclou, és clar. Però a la pràctica? És una trampa.

El tipus C fa un gir de parella a la part superior del tipus A. L'única vegada que l'he vist utilitzar correctament va ser en una configuració heretada de Cisco molt específica i, fins i tot llavors, la tecnologia que l'ha instal·lat no va deixar cap documentació. Vam passar dos dies-invertint l'enginyeria del mapa de polaritat.

El meu consell: tret que coincideixis amb la infraestructura de tipus C existent, fes veure que no existeix. Dormiràs millor.

Per què això importa a la vida real

Aquí hi ha una ruta típica-de la fulla:

Commutador de columna → tronc tipus B → tauler de connexió MTP → pegat tipus A → interruptor de fulla

Tot funciona. Ara imagineu-vos que algú-potser un contractista, potser un tècnic de-torn de nit precipitat- canvia el maleter del tipus B per un tipus A. Les caixes semblaven semblants. Les etiquetes eren petites.

Què passa? Connectivitat parcial. Les fibres 1-2 funcionen. Les fibres 3-4 no. Les fibres 5-6 funcionen. I així successivament.

El símptoma sembla exactament com un transceptor dolent. O un connector brut. O un trencament de fibra. Perdràs hores perseguint fantasmes abans que algú finalment esclati el mapa de polaritat i descobreixi el veritable problema.

Com a fabricant, el més espantós no són els esquemes de cablejat complexos-són "errors de producció ocults". En la nostra dècada-més d'experiència en fabricació, hem vist què passa quan els processos de muntatge no tenen els controls adequats. El mode de fallada més comú? Errors de polaritat per la rotació de la cinta de fibra durant la terminació. Sense la verificació automatitzada, els treballadors fatigats poden girar la cinta 180 graus-inadvertidament, un error invisible a simple vista però devastador per a l'enllaç. Els informes d'anàlisi de fallades de la indústria suggereixen que això representa aproximadament l'1% dels cables d'instal·lacions sense mesures de seguretat. A la nostra línia de producció, fem proves de polaritat totalment automatitzades-cada cable genera una empremta digital de polaritat única abans d'enviar-se. La gestió de la polaritat no hauria de dependre de la sort de l'instal·lador; s'ha de tancar a la fàbrica mitjançant una inspecció física i una inspecció automatitzada.

Després d'aquest malson, vam fer una regla dura: en qualsevol desplegament gran, estirem aleatòriament-provem el 5% dels cables abans que entrin a la safata. Verifiqueu el mapa de fibra real, no l'adhesiu. No confieu mai en l'etiqueta.

El Fix

Document. Tot.

Abans d'executar un sol cable, creeu un mapa de polaritat. Full de càlcul, diagrama de Visio, esbós de tovalló-No m'importa. Només escriu:

Quin tipus de cable va a on

En quina direcció mira la clau a cada extrem

Quin és el mapa-a-de fibra esperat

Etiqueta els dos extrems de cada cable amb el tipus de polaritat. No només el número de peça-la polaritat real. Utilitzo cinta de colors: blau per a A, groc per a B.-Baixa tecnologia, però funciona.

Un client amb qui treballo imprimeix codis QR que enllacen a la seva base de dades de documentació. Excés? Potser. Però fa tres anys que no han tingut cap incident de polaritat.

Nota: aquest camí de dos-segments manté la polaritat correcta per a la ruptura de 4×25G. Canvieu qualsevol cable sense tornar a calcular i solucionareu els problemes a mitjanit.

Matemàtiques del pressupost de pèrdua

Cada enllaç òptic té un pressupost d'energia. El transmissor emet X dBm. El receptor necessita almenys Y dBm. La diferència és el vostre pressupost de pèrdua-és el que gasteu en atenuació de fibra, pèrdues de connectors i empalmes.

A 10G, els pressupostos de pèrdues eren generosos. Podeu utilitzar connectors d'escombraries i encara teniu marge.

A 100G, les matemàtiques es tornen més ajustades.

A 400G, estàs comptant dècimes de dB com un avar comptant centaus.

Exemple de 100GBASE-SR4

IEEE us ofereix una pèrdua total de canal d'1,9 dB per a 100G SR4 sobre OM4 a 100 metres.

Construïm un enllaç realista:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dos enllaços MTP (interruptor → panell, panell → pegat)

Si utilitzeu MPO genèric a 0,75 dB cadascun:

Això no és marge. Aquesta és la barra d'errors del vostre equip de prova.

Una mica de pols a un extrem-la cara i tens un pressupost superior. Un cable una mica més llarg, per sobre del pressupost. Un connector que venia d'un torn de divendres a la tarda a la fàbrica, per sobre del pressupost.

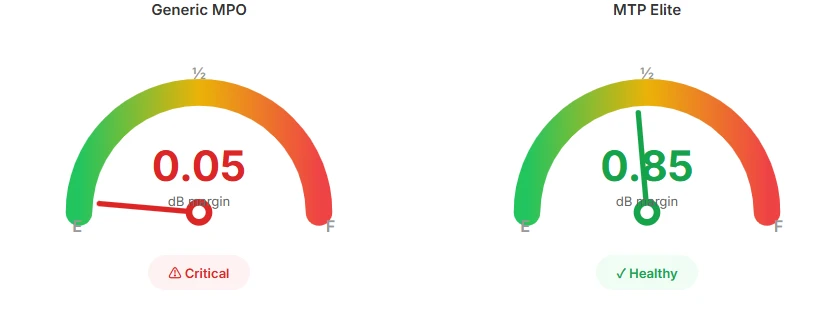

Mateix enllaç amb MTP Elite a 0,35 dB cadascun:

Ara pots respirar. La pols passa. Les temperatures es desplacen. Les fibres envelleixen. Aquest marge de 0,85 dB absorbeix el món real.

L'analogia del viatge per carretera

Penseu en el pressupost de pèrdua com conduir a través-país amb un dipòsit de gasolina que no podeu omplir.

MPO genèric et comença a mig tanc. Viatges curts? Bé. Però proveu d'anar des de Phoenix fins a Denver, i estàs suant cada milla, arribant a la benzinera amb fums.

MTP Elite et comença a ple. El mateix destí, però ara podeu fer un desviament, fer funcionar l'AC, sense entrar en pànic quan us trobeu amb el trànsit de les obres.

La destinació (la vostra tarifa de dades) no canvia. El teu marge per sorpreses sí.

MTP Elite vs Standard: quan pagar la prima

US Conec ven dos graus:

MTP estàndard:Pèrdua d'inserció màxima de 0,50 dB. El típic és d'uns 0,35 dB.

MTP Elite:Màxim 0,35 dB. El típic és de 0,15-0,25 dB.

Elite costa un 15-30% més depenent del recompte de fibra i del proveïdor. Val la pena?

Així és com ho penso.

Anar a Elite quan:

Les teves matemàtiques de pèrdues deixen menys de 0,5 dB de marge un cop s'hagi sumat tot

Tens tres o més punts d'aparellament al camí

Estàs fent 400G ara o ho faràs d'aquí a 3 anys

El cable és una infraestructura troncal que estarà a les parets durant una dècada

L'estàndard està bé quan:

Enllaços de menys de 50 m amb només 1-2 aparellaments

Marge còmode a 40G o 100G

Cordons de connexió que substituiràs cada any de totes maneres-per què pagar una prima pels consumibles?

Un pressupost realment ajustat i heu fet els càlculs per demostrar que funciona

La meva regla general: Elit per a troncs, Estàndard per a pegats.

Aquí teniu la lògica. Els troncs van al sostre, sota el terra, a través de les parets. S'hi romanen 7-10 anys. Aquesta és la base de la vostra xarxa: absolutament no podeu reduir els marges de pèrdua d'una infraestructura que no tocareu durant una dècada.

Des del punt de vista de la precisió de fabricació, la diferència entre els graus Elite i Standard no és només 0,1 dB al paper. La producció de connectors de grau-elit requereix un super-polit estès de la cara-extrem i el rebuig de qualsevol virolla amb paràmetres de geometria límit com ara el desplaçament de l'àpex. La meva recomanació-final als clients: els baguls han de ser Elite. Una vegada que els connectors del tronc estan enterrats a les safates de cables, els seus punts d'acoblament es fixen. Els cordons de connexió són fluids i s'intercanvien constantment. Si la geometria de la virola del tronc no és perfecta, no importa el bons que siguin els vostres cables de connexió-la pressió de contacte físic sempre serà desigual. Gasteu diners en components de precisió que no es mouen. Aquesta és la filosofia de costos que realment té sentit en la fabricació.

Pedaços? Són consumibles. Els tècnics d'operacions els treuen, els desvien, els trepitgen i, accidentalment, fan rodar cadires per sobre. La vida útil mitjana és potser de sis mesos a un any abans que es canviïn. Gastar diners premium en pedaços Elite mentre feu servir troncs marginals és al revés-esteu polint el pom de la porta mentre la base s'esquerda.

Una excepció: si esteu connectant-a través d'una sala de reunions-me en un colo, aneu a Elite a tot arreu. No podeu controlar la qualitat del cable a l'altre costat d'aquest panell de lliurament.

MTP PRO: Reparacions de camp que funcionen realment

MTP tradicional bloqueja la polaritat i el gènere a la fàbrica. Comanda incorrecta? Torneu-lo, espereu tres setmanes, expliqueu al vostre cap de projecte per què s'ha desviat el calendari.

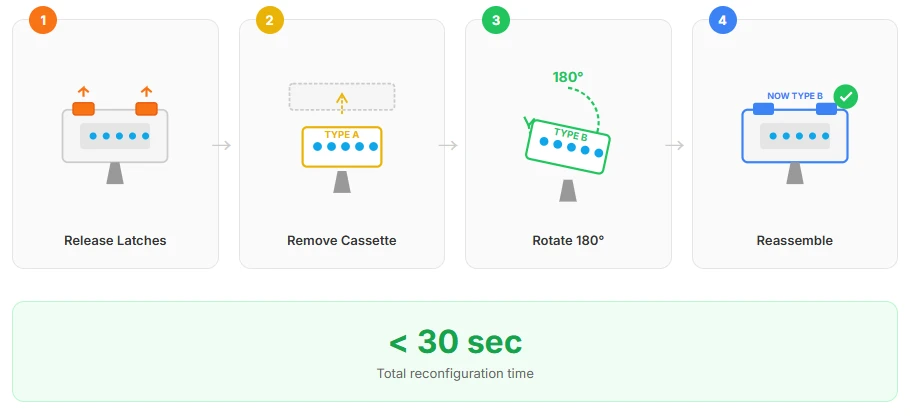

MTP PRO us permet canviar la polaritat (Tipus A ↔ Tipus B) i el gènere (mascle ↔ femení) al camp. No hi ha eines especials per a la polaritat-només de treure la carcassa. L'intercanvi de gènere necessita una eina d'extracció de pins, però encara és una feina de 30 segons.

La prima és del 20 al 40% sobre l'MTP estàndard. Sona escarpat.

Però anem a fer els càlculs a la cara-:

Si esteu fent un gran desplegament amb alguna ambigüitat sobre el que ja està instal·lat, MTP PRO es paga per si mateix la primera vegada que alguna cosa no coincideix amb el dibuix.

Per a entorns de col·locació o gestionats per tercers-, normalment recomanem als clients que especifiquen MTP PRO directament. En aquells escenaris de "caixa negra" en què no podeu predir la polaritat o el gènere de l'altre extrem, la-capacitat de canvi de camp de PRO no només és convenient-és una assegurança. Hem vist clients tancar deu-mil-projectes de fibra sencers durant una setmana perquè els dos extrems van resultar ser homes. Com a fabricant, produïm connectors de la sèrie PRO-per retornar l'autoritat de configuració al camp-eliminant els riscos de la cadena de subministrament causats per les llacunes de comunicació-en fase inicial.

Per a compilacions petites i-ben documentades on controleu totes les variables? L'estàndard està bé.

MTP-16: Deixeu de malgastar fibra

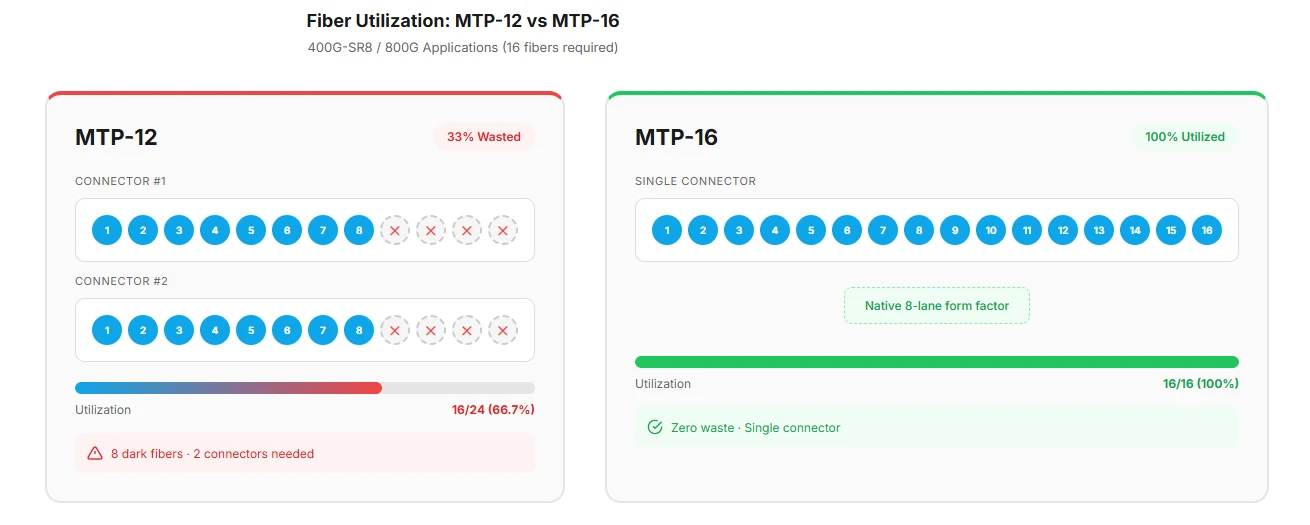

Secret brut sobre MTP de 12 fibres: malgasta un terç de la vostra fibra per a aplicacions de 8 carrils.

40G utilitza 4 carrils (8 fibres). 100G utilitza 4 carrils (8 fibres). 400G utilitza 8 carrils (16 fibres). 800G utilitza 8 carrils (16 fibres).

MTP-16 soluciona això. Setze fibres, vuit parells dúplex, zero residus.

Per a 400G-SR8 i la propera onada de 800G, MTP-16 és el factor de forma natiu. Si esteu creant una nova infraestructura de formació en IA-aquells clústers de GPU que necessiten 400G o 800G entre cada node, estandarditzeu ara a MTP-16. El delta de costos és insignificant i no arrencaràs troncs de 12 fibres en dos anys.

El mes passat vam saber d'un contacte d'hiperescala: ja s'han compromès amb MTP-16 per a totes les construccions noves. Només la millora de l'ús de la fibra va justificar el canvi d'eines.

Final-inspecció facial: la part avorrida que us salva

Ho faré breu perquè és el tema menys interessant. Però saltar-ho és el motiu pel qual la gent crema transceptors de 2.000 dòlars.

Els connectors MTP tenen 12, 16 o 24 fibres en una virola. Una partícula de contaminació en un dipòsit de fibra cobreix tot el connector. Escala de probabilitats de contaminació amb recompte de fibres.

IEC 61300-3-35 defineix net. Aquí teniu el resum:

Aquesta zona central-25 micres és brutal. Una partícula de pols. Un. I el vostre enllaç 400G comença a llançar errors CRC.

No podeu inspeccionar manualment 12+ fibres per connector i extrem per a cada cable. Obteniu una sonda MTP automatitzada (entre 4.000 i 8.000 dòlars). Es paga per si mateix la primera vegada que detecteu contaminació abans d'aparellar-se en lloc de substituir un transceptor.

Protocol de neteja:

1. Inspeccioneu primer. Sempre.
2. Si està brut: eixuga sec. Funciona el 80% del temps.
3. Encara brut: IPA neteja humida.
4. Torna{0}}inspeccionar abans d'aparellar-se.
5. Falla després de netejar en humit? El connector pot estar danyat. No ho forceu.

Una cosa que els novells s'equivoquen: pensen que la neteja humida sempre és més exhaustiva que en sec. Als connectors MTP, això és un desastre a l'espera de passar. Els residus d'IPA que no s'evaporen completament creen micro-trampes enganxoses als forats de la guia-i aquestes trampes atrauen més pols del que vau començar.

Sota un microscopi de fàbrica de 400x, sovint veiem l'assassí invisible deixat per la "neteja humida": les pel·lícules de residus d'IPA. Molts clients utilitzen un netejador de taulers o alcohol d'alta-concentració, però si la proporció de la barreja és incorrecta o l'evaporació és incompleta, la tensió superficial del líquid literalment "bloqueja" les partícules fines directament als forats de la guia MTP. És per això que alguns cables es mostren bé acabats de sortir de la caixa, però mostren una pèrdua ràpida després d'uns quants cicles d'aparellament. La nostra recomanació de planta: la neteja en sec gestiona el noranta per cent dels casos. Si és absolutament necessària una neteja humida, utilitzeu dissolvents de neteja-sense residus especialitzats seguits d'una purga de nitrogen a-alta pressió. L'objectiu és preservar la "integritat verge" de l'extrem-cara-de la fibra sense degradar-la químicament amb un tractament excessiu.

La nostra regla: netejar en sec primer, sempre. Deseu la neteja humida per a la contaminació persistent-olis de la pell dels dits d'un tècnic, residus d'adhesiu, aquest tipus de coses. I si feu una neteja humida, seguiu-la immediatament amb dues passades de neteja en sec. Penseu en MTP com a òptica de precisió: com més sec, més segur.

Un detall que sovint es passa per alt: el disseny de la tapa de pols importa més del que la gent s'adona. Els taps que s'enganxen massa fort obliguen els tècnics a tirar de la bota durant l'extracció, cosa que pot estresar el conjunt de la virola. Quan vam dissenyar els nostres taps antipols, vam dissenyar específicament la tensió de l'adherència per equilibrar la protecció contra la contaminació contra la facilitat d'eliminació-prou ferma com per mantenir-se durant la manipulació, prou solta com per no lluitar-hi a les 2 del matí en un armari fosc. No hi ha coses com aquestes a cap full de dades.

Marc de decisió

Aquí teniu el full de trampes. Però llegiu els asteriscs-allà és on hi ha la guia real.

Els asteriscs:

⚠️ A prop d'equips de climatització o compressors?La vibració afluixa les connexions amb el pas del temps. Aneu MTP (pinces metàl·liques) fins i tot si les matemàtiques de pèrdua diuen que el genèric està bé.

⚠️ Entorn de laboratori amb reconfiguració constant?MTP PRO, encara que la polaritat sigui "coneguda". Els plans canvien. Estalvieu-vos el mal de cap.

⚠️ Us connecteu als troncs MPO genèrics existents?No malgastis diners en els pedaços Elite-actualitza primer els troncs. Una cadena només és tan forta com la baula més feble.

⚠️ Colo trobareu-me-habitació?Elit a tot arreu. Això és el que passa amb la col·locació: no podeu inspeccionar el que hi ha a l'altre costat d'aquest panell de demarcació. No teniu ni idea de si fan servir ponts de qualitat o el més barat que podria trobar el seu departament de compres. El que pots controlar és el teu costat de la connexió. El fet d'anar a l'elit augmenta en un marge addicional de 0,3 dB-i en un entorn de "caixa negra" on no ets cec a la meitat de l'enllaç, aquest marge és sovint la diferència entre una llum verda sòlida i una alarma groga que vibra.

Per a troncs de fibra MPO/MTP, cassets i mòduls de ruptura que cobreixen tota aquesta gamma, podeu trobar especificacions detallades i disponibilitat d'estoc a la pàginaCatàleg EVOLUX. La nostra secció de connectors de fibra òptica inclou variants MTP-12, MTP-16 i PRO, totes fabricades amb els controls de qualitat i els protocols d'inspecció que es descriuen al llarg d'aquesta guia.

La fibra MPO/MTP no és complicada un cop interioritzeu tres coses:

La qualitat del connector escala amb velocitat.40G perdona el descuido. 400G no.

Els errors de polaritat s'assemblen a tot excepte als errors de polaritat.Documenteu abans de la instal·lació.

Els pressupostos de pèrdues són més petits del que penses.Fes les matemàtiques. Si està a prop, actualitzeu les especificacions del connector.

I una opinió personal: MTP Elite als troncs de la columna vertebral gairebé sempre val la pena. La diferència de cost total en una compilació d'un centre de dades és un error d'arrodoniment en comparació amb una nit de resolució de problemes d'emergència.
