Una-comparació tècnica profunda per ajudar els enginyers de xarxa i els equips de contractació a seleccionar la fibra multimode adequada per a la seva infraestructura
Quan una empresa de logística de Nova Jersey es va posar en contacte amb nosaltres el trimestre passat per actualitzar la seva xarxa de magatzems, es van enfrontar a un dilema comú: el cablejat OM1 existent no podia suportar els commutadors de 10 GbE que acabaven de comprar. El tècnic del lloc-havia recomanat l'OM4, però va ser un excés per a recorreguts de 85 metres de mitjana? Aquest escenari es desenvolupa diàriament a centres de dades, campus i instal·lacions empresarials de tot el món.
La selecció de fibra multimode no es tracta només d'escollir un-cable codificat per colors-, sinó d'entendre la física de la propagació de la llum, adaptar la vostra infraestructura a les demandes actuals i futures d'ample de banda i optimitzar la vostra inversió de capital. Aquesta guia va més enllà de les especificacions-a nivell superficial per explicarper quèaquestes fibres funcionen de manera diferent icomper prendre decisions informades per al vostre desplegament específic.
Què fa que la fibra multimode sigui "multimode"
Abans d'endinsar-nos en les classificacions OM, establim què distingeix la fibra multimode de la seva contrapart en mode únic-a un nivell fonamental.
La fibra multimode presenta un diàmetre del nucli més gran-normalment 50 μm o 62,5 μm en comparació amb el nucli de 9 μm del mode únic-. Aquest nucli més gran permet que la llum viatgi a través de la fibra al llarg de múltiples camins simultàniament, cada camí representa un "mode" de propagació diferent. Penseu-hi com una autopista amb molts carrils en comparació amb una carretera d'un sol-carril: més carrils signifiquen més capacitat de trànsit en distàncies curtes, però la coordinació es fa difícil en trams més llargs.
La interfície nucli-a-revestiment de la fibra multimode d'índex-graduat no és un límit definit, sinó una transició gradual de l'índex de refracció. Aquest gradient està dissenyat amb precisió per igualar el temps de viatge dels diferents modes. La llum que viatja a prop de la vora de la fibra fa un recorregut físic més llarg, però es mou a través del material d'índex-refractiu- inferior (i, per tant, viatja més ràpid), mentre que la llum prop del centre fa un recorregut més curt a través del material d'índex-refractiu{-de més alt (es mou més lentament). Quan estan perfectament sintonitzats, tots els modes arriben al receptor simultàniament.
A la pràctica, les toleràncies de fabricació fan que aquesta compensació mai sigui perfecta. Les diferències de temps resultants entre els modes-anomenades dispersió modal-finalment limiten l'amplada de banda i la distància de transmissió de la fibra. Aquest és el paràmetre clau que separa OM1 a OM5.
L'evolució de LED a VCSEL: entendre la revolució de l'ample de banda
El sistema de classificació OM reflecteix un canvi fonamental en la tecnologia de fonts de llum que es va produir a finals dels anys noranta i principis dels anys 2000.
L'era LED (OM1 i OM2)
Els primers sistemes multimode utilitzaven -Díodes emissors de llum (LED) com a font de llum. Els LED produeixen una sortida àmplia i uniforme que omple tot el nucli de fibra, excitant tots els modes disponibles simultàniament. Aquesta condició de "llançament excessivament ple" significava que l'amplada de banda de la fibra estava determinada pel rendiment agregat de centenars de modes que treballaven junts. Alguns modes lents o ràpids van tenir un impacte mínim perquè l'energia del senyal es distribuïa en molts camins.
Els LED tenen una limitació fonamental: la seva velocitat de modulació màxima arriba als 622 Mbit/s. Aquesta limitació els va fer inadequats per a aplicacions de velocitat gigabit-, independentment de la capacitat teòrica de la fibra.
La revolució VCSEL (OM3, OM4, OM5)

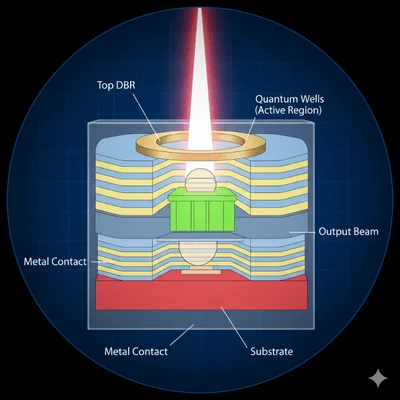

Els làsers d'emissió vertical-superfície de cavitat- (VCSEL) ho van canviar tot. Aquests làsers semiconductors ofereixen:
Taxes de modulació que superen els 25 Gbit/s (i continuen millorant)
Ample espectral més estret, reduint la dispersió cromàtica
Potència òptica més alta per millorar les relacions senyal-a-soroll
Costos de fabricació més baixos en comparació amb els làsers d'emissió-de punta
Perfils de feix circular que s'acoblen de manera eficient als nuclis de fibra
Tanmateix, els VCSEL no omplen el nucli de fibra de manera uniforme. El seu feix concentrat excita només un subconjunt de modes disponibles-normalment els propers al centre de la fibra. Aquesta condició de "llançament restringit" significa que qualsevol defecte o variació de l'índex de refracció al centre central afecta de manera desproporcionada el rendiment del sistema.
És per això que les fibres OM1 i OM2, dissenyades per a llançaments de LED excessivament plens, solen funcionarpitjoramb VCSEL del que suggeriria el seu ample de banda nominal. Els fabricants de fibra van respondre desenvolupant fibra multimode optimitzada per làser-(LOMMF) amb perfils d'índex de refracció molt controlats dissenyats específicament per als llançaments de VCSEL. Aquesta fibra-optimitzada per làser es va convertir en la base de les classificacions OM3, OM4 i OM5.
Classificacions OM: Desglossament tècnic detallat
Fibra OM1
Especificacions bàsiques:
Diàmetre del nucli: 62,5 μm
Diàmetre del revestiment: 125μm
Ample de banda de llançament desbordat (OFL): 200 MHz·km a 850nm, 500 MHz·km a 1300nm
Atenuació màxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Color de la jaqueta: Taronja (segons TIA-598C)
Context tècnic:
El nucli més gran de 62,5 μm d'OM1 es va triar originalment perquè simplificava l'alineació amb les fonts LED i permetia toleràncies de connector més fluixes. Tanmateix, aquest nucli més gran admet més modes de propagació que la fibra de 50 μm, el que resulta en una major dispersió modal i un ample de banda més baix.
La mida del nucli de 62,5 μm crea una incompatibilitat fonamental: els connectors OM1 i els cables de connexió no es poden barrejar amb components OM2/OM3/OM4/OM5. L'acoblament d'una fibra de 62,5 μm amb una fibra de 50 μm provoca aproximadament 3-4 dB de pèrdua addicional, prou per provocar errors en l'enllaç en molts sistemes.
Límits pràctics de distància:
| Velocitat de dades | Distància màxima |
|---|---|
| 100 Mbit/s (FX 100BASE-) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 275 m |
| 10 Gbit/s (10GBASE-SR) | 33 m |
Estat actual:
OM1 es considera una infraestructura heretada. Les noves instal·lacions no haurien d'especificar OM1 tret que es connectin a una planta existent de 62,5 μm on es requereixi continuïtat modal. El límit de 33 metres a 10 GbE fa que sigui poc pràctic per a les aplicacions modernes del centre de dades.
Fibra OM2
Especificacions bàsiques:
Diàmetre del nucli: 50μm
Diàmetre del revestiment: 125μm
Ample de banda OFL: 500 MHz·km a 850nm, 500 MHz·km a 1300nm
Atenuació màxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Color de la jaqueta: Taronja (segons TIA-598C)
Context tècnic:
OM2 representa la transició a la tecnologia bàsica de 50 μm tot i que està dissenyat principalment per a fonts LED. El nucli més petit redueix el nombre de modes compatibles, millorant l'amplada de banda en comparació amb OM1. L'OM2 modern sovint es fabrica com a làser-optimitzat, tot i que no compleix els estrictes requisits EMB de l'OM3.
Com que tant l'OM1 com l'OM2 utilitzen jaquetes taronges, verifiqueu sempre el tipus de fibra comprovant la llegenda impresa del cable (p. ex., "50/125" vs "62.5/125") abans de la terminació o l'empalmament.
Límits pràctics de distància:
| Velocitat de dades | Distància màxima |
|---|---|
| 100 Mbit/s (FX 100BASE-) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 550 m |
| 10 Gbit/s (10GBASE-SR) | 82 m |
Estat actual:
Igual que OM1, OM2 s'està eliminant gradualment de les noves instal·lacions. El límit de 82 metres a 10 GbE limita la seva utilitat en entorns moderns, tot i que segueix sent útil per a connexions d'1 GbE dins dels seus límits de distància.
Fibra OM3 (fibra multimode optimitzada- làser)
Especificacions bàsiques:
Diàmetre del nucli: 50μm
Diàmetre del revestiment: 125μm
Ample de banda modal efectiu (EMB): 2.000 MHz·km a 850 nm
Ample de banda OFL: 1.500 MHz·km a 850nm
Atenuació màxima: 3,0 dB/km a 850 nm
Color de la jaqueta: Aqua (segons TIA-598C)
Context tècnic:
OM3 va ser la primera classificació de fibra dissenyada específicament per a la transmissió VCSEL. La mètrica clau va passar de l'amplada de banda de llançament excessiva (rellevant per als LED) a l'amplada de banda modal efectiva (rellevant per als VCSEL). L'EMB es determina mitjançant proves de retard de mode diferencial (DMD), que mesura com es retarden els diferents grups de modes entre si en condicions de llançament restringides que simulen el comportament de VCSEL.
L'especificació EMB de 2.000 MHz·km significa que un enllaç de 300-metres proporciona aproximadament 6,67 GHz d'amplada de banda utilitzable suficient per a 10 GbE amb marge. El perfil d'índex de refracció de la fibra està estretament controlat, especialment al centre central on es concentra l'energia VCSEL.
Límits pràctics de distància:
| Velocitat de dades | Distància màxima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 300 m |
| 25 Gbit/s (25GBASE-SR) | 70 m |
| 40 Gbit/s (40GBASE-SR4) | 100 m |
| 100 Gbit/s (100GBASE-SR4) | 70 m |
Estat actual:
OM3 continua desplegat àmpliament i és rendible-per a aplicacions de 10 GbE a 300 metres. Per a instal·lacions de fibra residencial i xarxes d'empreses més petites on els cables es mantenen per sota dels 300 metres, OM3 ofereix un valor excel·lent. Tanmateix, les aplicacions de 40 GbE i 100 GbE exposen ràpidament les seves limitacions.
Fibra OM4
Especificacions bàsiques:
Diàmetre del nucli: 50μm
Diàmetre del revestiment: 125μm
Ample de banda modal efectiu (EMB): 4.700 MHz·km a 850 nm
Ample de banda OFL: 3.500 MHz·km a 850nm
Atenuació màxima: 3,0 dB/km a 850 nm
Color de la jaqueta: Aqua o Erika Violet (segons TIA-598C)
Context tècnic:
OM4 va sorgir del refinament continuat del procés de fabricació després de la introducció d'OM3. Els productors de fibra van aconseguir un control més estricte sobre el perfil de l'índex de refracció, més que duplicant l'ample de banda modal efectiu. No es tractava d'un nou disseny de fibra, sinó d'una evolució de la fabricació d'OM3 a estàndards de qualitat més alts.
L'EMB de 4.700 MHz·km permet que un enllaç de 400 metres admeti aproximadament 11,75 GHz d'ample de banda, permetent 10 GbE a distàncies que superarien la capacitat de l'OM3. Més important encara, OM4 amplia l'abast dels sistemes de 40 GbE i 100 GbE des dels límits de 100 m/70 m d'OM3 fins a 150 m/100 m respectivament.
OM4 és totalment compatible amb l'OM3, ambdós utilitzen nuclis de 50 μm i es poden interconnectar sense pèrdues de desajust modal. La distinció visual principal és el color opcional de la jaqueta Erika Violet (magenta), tot i que molts fabricants encara utilitzen aqua.
Límits pràctics de distància:
| Velocitat de dades | Distància màxima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 400 m (abast ampliat: 550 m) |
| 25 Gbit/s (25GBASE-SR) | 100 m |
| 40 Gbit/s (40GBASE-SR4) | 150 m |
| 100 Gbit/s (100GBASE-SR4) | 100 m (OM4 ampliat: 150 m) |
Estat actual:
OM4 és l'opció recomanada per a noves instal·lacions de centres de dades que admeten de 10 GbE a 100 GbE. El seu preu superior a l'OM3 és modest (normalment un 10-20%), mentre que el seu abast estès ofereix una flexibilitat operativa significativa i una preparació futura.
Fibra OM5 (fibra multimode de banda ampla)
Especificacions bàsiques:
Diàmetre del nucli: 50μm
Diàmetre del revestiment: 125μm
EMB a 850 nm: 4.700 MHz·km (igual que OM4)
EMB a 953 nm: 2.470 MHz·km (nova especificació)
Atenuació màxima: 3,0 dB/km a 850 nm, 2,3 dB/km a 953 nm
Color de la jaqueta: verd llima (segons TIA-598C)
Context tècnic:
OM5 representa un canvi de paradigma en el disseny de fibra multimode. Mentre que OM3 i OM4 van optimitzar l'amplada de banda a la longitud d'ona VCSEL tradicional de 850 nm, OM5 amplia aquesta optimització en un rang de longituds d'ona de 850 nm a 953 nm.
Aquesta capacitat de banda ampla permet la multiplexació de divisió de longitud d'ona curta (SWDM), on quatre longituds d'ona (850 nm, 880 nm, 910 nm i 940 nm) es transmeten simultàniament a través d'un sol parell de fibres. SWDM quadruplica efectivament la capacitat de la fibra sense requerir fils de fibra addicionals ni passar a l'òptica paral·lela.
Aclariment crític:L'EMB d'OM5 a 850 nm és igual a l'especificació d'OM4. Per als transceptors de-longitud d'ona única de 850 nm (estàndard 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4), l'OM5 no ofereix cap avantatge de distància respecte a l'OM4. L'OM5 premium només paga dividends quan s'utilitzen transceptors compatibles amb SWDM-com ara 40G-SWDM4, 100G-SWDM4 o mòduls emergents de 400G-BD4.2.
Límits pràctics de distància:
| Velocitat de dades | Transceptors estàndard | Transceptors SWDM |
|---|---|---|
| 10 Gbit/s | 400 m (igual que OM4) | N/A |
| 40 Gbit/s | 150 m (igual que OM4) | 440 m (40G-SWDM4) |
| 100 Gbit/s | 100 m (igual que OM4) | 150 m (100G-SWDM4) |
| 400 Gbit/s | N/A | 100 m (400G-BD4.2) |
Estat actual:
L'adopció de l'OM5 ha estat més lenta del previst inicialment. La prima de cost (normalment un 30-50% sobre OM4) és difícil de justificar tret que els transceptors SWDM formen part del pla de desplegament. Per a la majoria de les aplicacions del centre de dades, l'OM4 combinat amb l'òptica paral·lela (connectivitat MPO/MTP) aconsegueix una rendibilitat similar o millor per a 40 GbE i 100 GbE.
OM5 és prometedor per a entorns d'hiperescala on el recompte de fils de fibra està restringit o on el camí de migració a 400 GbE i més enllà afavoreix la multiplexació de longituds d'ona sobre el paral·lelisme de fibra.
Taula de comparació integral
| Especificació | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| Diàmetre del nucli | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| Diàmetre del revestiment | 125μm | 125μm | 125μm | 125μm | 125μm |
| Color jaqueta | Taronja | Taronja | Aqua | Aqua/Violeta | Verd llima |
| Font de llum | LED | LED/VCSEL | VCSEL | VCSEL | VCSEL |
| Ample de banda OFL (850 nm) | 200 MHz·km | 500 MHz·km | 1.500 MHz·km | 3.500 MHz·km | 3.500 MHz·km |
| EMB (850 nm) | N/A | N/A | 2.000 MHz·km | 4.700 MHz·km | 4.700 MHz·km |
| EMB (953 nm) | N/A | N/A | N/A | N/A | 2.470 MHz·km |
| Atenuació màxima (850 nm) | 3,5 dB/km | 3,5 dB/km | 3,0 dB/km | 3,0 dB/km | 3,0 dB/km |
| Distància màxima de 10 GbE | 33 m | 82 m | 300 m | 400 m | 400 m |
| Distància màxima de 40 GbE SR4 | N/A | N/A | 100 m | 150 m | 150 m |
| Distància màxima de 100 GbE SR4 | N/A | N/A | 70 m | 100 m | 100 m |
| Suport SWDM | No | No | No | No | Sí |
| Estàndard | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | TIA-492AAAD (2009) | TIA-492AAAE (2016) |
Selecció de la fibra adequada: marc de decisió
Criteris d'avaluació
1. Requisits actuals d'amplada de banda
Assenyaleu la vostra topologia de xarxa existent i identifiqueu la velocitat de cada enllaç. Si utilitzeu principalment connexions d'1 GbE, fins i tot l'OM3 ofereix un espai important. Tanmateix, si predominen els enllaços de 10 GbE o més ràpids, OM4 es converteix en el mínim pràctic per a la majoria d'entorns.
2. Distàncies de recorregut del cable
Mesureu o estimeu els vostres cables potencials més llargs. Inclou llaços fluixos, eixos verticals i desviaments d'encaminament-la longitud del cable instal·lada sovint supera en un 20-40% la distància-de la línia recta.
| Si la carrera més llarga és... | Recomanació mínima |
|---|---|
| Menys de 100 m | OM3 (adequat per a 100 GbE) |
| 100-150 m | OM4 (necessari per a 40G/100G) |
| 150-300 m | OM4 (només 10 GbE en aquest rang) |
| 300-400 m | OM4 (abast estès de 10 GbE) |
| Més de 400 m | Penseu en OS2 en mode-únic |
3. Ruta migratòria futura
Les demandes d'amplada de banda del centre de dades solen créixer entre un 25 i un 50% anualment. Una infraestructura de cablejat instal·lada avui hauria d'acollir almenys 2-3 generacions tecnològiques. Per a la majoria de les organitzacions, això significa dissenyar per a 40 GbE/100 GbE, fins i tot si els equips actuals funcionen a 10 GbE.
4. Limitacions pressupostàries
Tot i que l'OM4 comporta una prima modesta respecte a l'OM3, el cost laboral de la instal·lació del cable normalment fa més petit que la diferència de cost del material. Instal·lar OM4 avui en comparació amb OM3 pot afegir un 10-20% a l'adquisició de cables, però evita la despesa molt més gran de tornar a cablejar més endavant.
Resum de recomanacions
| Escenari d'aplicació | Fibra recomanada |
|---|---|
| Manteniment del sistema heretat | Coincideix amb la infraestructura existent (OM1/OM2) |
| Petita oficina/campus 1 GbE | OM3 |
| Backbone empresarial de 10 GbE | OM4 |
| Centre de dades (10G/25G/40G/100G) | OM4 |
| Hiperescala amb full de ruta SWDM | OM5 |
| Recorreguts superiors als 400 m | OS2{0}}mode únic |
Selecció de connectors i bones pràctiques
El rendiment de la fibra multimode depèn fonamentalment de la qualitat i la neteja del connector. Per a aplicacions de centre de dades d'alta-densitat, les nostres solucions MPO/MTP admeten configuracions de 8, 12, 16 i 24 fibres per a transceptors òptics paral·lels. Per a les connexions dúplex tradicionals, els connectors LC ofereixen la densitat de port més alta amb les nostres virolles de ceràmica de precisió que garanteixen una pèrdua d'inserció constant per sota de 0,2 dB.
Tipus polonesos
PC (contacte físic): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.
UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50 dB. Recomanat per a aplicacions-d'alta velocitat.
APC (Contacte físic angulat): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. S'utilitza principalment amb fibra d'un-mode, però està disponible per a aplicacions multimode especialitzades.
Protocol de neteja
La contaminació és la principal causa de fallades d'enllaç. Fins i tot una sola partícula de pols d'1 μm pot bloquejar una transmissió de llum important a través d'un nucli de 50 μm. Abans de cada aparellament, inspeccioneu les cares dels extrems del connector-amb un telescopi de fibra d'ampliació de 200x o superior i netegeu-los amb tovalloletes-sense pelusa amb IPA (alcohol isopropílic) o cassets de neteja en sec.
Fer el cas empresarial: cost total de propietat
La diferència de costos entre els graus de fibra multimode sovint és menys significativa del que sembla:
Exemple de cost del material (cordó de connexió de 100 m):
OM3: ~$45
OM4: ~$52 (15% premium)
OM5: ~68 $ (51% de prima sobre OM3)
Mà d'obra d'instal·lació(igual per a tots els graus): ~ 150-300 dòlars per cursa
Quan la mà d'obra d'instal·lació domina el cost total, la despesa incremental d'especificar OM4 sobre OM3 es fa insignificant-mentre que l'assegurança contra futures limitacions d'amplada de banda és substancial.
Per a la construcció de nous centres de dades, recomanem OM4 com a especificació predeterminada. La modesta inversió inicial garanteix la compatibilitat amb equips de 10 GbE, 25 GbE, 40 GbE i 100 GbE sense limitacions de distància dins de les distàncies típiques de bastidor-a-rack i fila--.
Solucions de fibra d'Evolux per a la vostra infraestructura multimode
A Evolux Fiber, fabriquem l'ecosistema complet de components de connectivitat de fibra multimode:

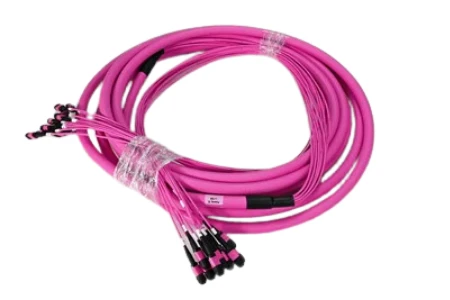

Cordons de connexió de fibra òptica:Conjunts OM3, OM4 i OM5 pre-terminats en configuracions simplex, dúplex i MPO/MTP. Longituds personalitzades des de 0,3 m fins a 100 m + amb gir ràpid.
Connectors de fibra òptica:Connectors LC, SC, FC, ST i MPO/MTP amb virolles de ceràmica de zirconi de precisió. Pèrdua d'inserció<0.2dB, return loss >50 dB. Disponible en tipus de poliment PC, UPC i APC.
Pigtails de fibra òptica:Pigtails-polits de fàbrica per a aplicacions d'empalmament de fusió. Variants OS2 monomode-i OM1-OM5 multimode amb jaquetes LSZH o PVC.
Adaptadors de fibra òptica:Adaptadors de muntatge-de panell i mampares amb fundes d'alineació de bronze o ceràmica. Configuracions simplex, dúplex i quàdruples.
Divisors PLC:Proporcions dividides d'1x2 a 1x64 en fibra nua, mòdul ABS, casset LGX i paquets de muntatge en bastidor-per a desplegaments FTTH/PON.
Caixes de terminals i marcs de distribució:Tancaments de-muntatge a paret i bastidor- amb safates d'empalmament i panells de connexió integrats per a una gestió organitzada dels cables.
La nostra instal·lació de fabricació a Shenzhen manté la certificació ISO 9001 amb un rigorós control de qualitat que inclou proves òptiques del 100% de cada muntatge acabat. Amb 12+ anys d'experiència en el sector i una capacitat anual que supera els 50 milions de components de connectivitat, donem servei a operadors de telecomunicacions, constructors de centres de dades i clients empresarials de 50+ països.
Tant si necessiteu productes de catàleg estàndard amb enviament-dia següent o solucions d'enginyeria-personalitzades per a requisits específics de desplegament, el nostre equip tècnic està preparat per donar suport al vostre projecte des del disseny fins a la instal·lació.
Necessites ajuda per seleccionar la solució de fibra multimode adequada?
Poseu-vos en contacte amb el nostre equip d'enginyeria per obtenir una consulta gratuïta i recomanacions específiques del projecte-.
