Un marc de distribució òptica (ODF) i un panell de connexió de fibra òptica allotgen adaptadors, organitzen els cables i es munten dins de bastidors de 19 polzades. Des de l'exterior, semblen intercanviables. No ho són. Cadascun gestiona una etapa completament diferent de la connectivitat de fibra i instal·lar el dispositiu equivocat en el punt equivocat de la vostra topologia normalment significa arrencar-lo més tard.
| Quina diferència hi ha entre l'ODF i el panell de connexió? Panell de connexió de fibra vs ODF: diferències clau Tot i que els panells de connexió de fibra i els ODF són components integrals de les xarxes de fibra òptica, hi ha algunes diferències clau: Propòsit: els panells de connexió de fibra s'utilitzen principalment per connectar i gestionar línies de fibra òptica. Per contra, els ODF no només es connecten i gestionen, sinó que també protegeixen el nucli, la cua del cable òptic i l'ajust de la línia. Disseny: els panells de connexió solen ser més senzills que els ODF, i només contenen panells de connexió i adaptadors de fibra òptica. Els ODF, d'altra banda, inclouen panells de connexió, adaptadors de fibra òptica i també poden incloure altres components com transceptors de fibra òptica, interruptors de fibra òptica, atenuadors de fibra òptica, etc. Ús: els ODF s'utilitzen normalment en xarxes de comunicacions de llarga-distància i-gran escala, mentre que els panells de connexió s'utilitzen més habitualment a les xarxes locals i als centres de dades. Escala: els ODF normalment poden acomodar més connexions de fibra, cosa que els fa més adequats per a infraestructures de xarxa a gran-escala. En resum, tant els panells de connexió de fibra com els ODF serveixen per organitzar i gestionar les connexions de fibra, però els seus escenaris de disseny, ús i aplicació són diferents. Quan trieu entre aquests dispositius, tingueu en compte el seu propòsit, l'escala de la xarxa i els requisits específics de la xarxa. |
Què és exactament un marc de distribució òptica (ODF)?

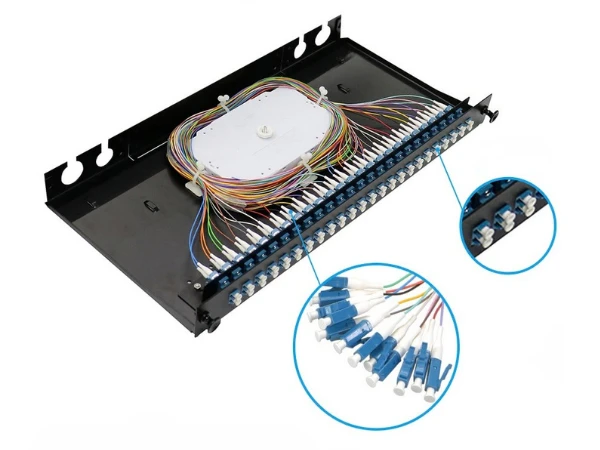

Un ODF és on els cables de fibra òptica de la planta exterior (OSP) entren a una instal·lació i s'organitzen per a la distribució interna. Quan arriba un cable de maleter blindat de fibra de 288-des del carrer, no es connecta directament a un interruptor. Entra a l'ODF, on els tècnics despullen la jaqueta exterior, separen els fils de fibra individuals i fusionen cadascun en uncoleta de fibra òpticaque proporciona un punt final connectoritzat (normalment SC, LC o FC) per a la connexió creuada-a cables de distribució interns. En molts desplegaments FTTH, l'ODF també allotja mòduls divisors PLC que divideixen una única fibra d'alimentació en diverses branques d'abonat abans que aquestes branques surtin del marc.
Tot aquest treball d'empalmament necessita un entorn protegit. Els tancaments ODF protegeixen les juntes de fusió delicades de la pols, la humitat, la vibració i el contacte accidental, mentre que les safates d'empalmament lliscant-a l'exterior mantenen accessibles tots els punts d'unió per a les proves OTDR sense pertorbar les fibres adjacents. Les guies de gestió de cables integrades imposen un radi de flexió mínim a cada fil, cosa que importa més del que la majoria de la gent s'adona quan centenars de fibres comparteixen un únic marc. Un ODF de planta-pode donar cabuda a 576, 864 o més de 1.000 connexions mitjançant configuracions de safates modulars-per això els trobareu a les oficines centrals del transportista i a les instal·lacions d'entrada del campus on conflueixen desenes de cables troncals.
Què és ODF i IDF?
ODF (Optical Distribution Frame) és un dispositiu de gestió de fibra òptica que s'utilitza per acabar, connectar i protegir cables de fibra òptica en entorns de telecomunicacions i centres de dades. IDF (Intermediate Distribution Frame) és un punt de distribució de xarxa secundària que amplia la connectivitat des del Main Distribution Frame (MDF) a plantes o zones individuals dins d'un edifici. ODF gestiona els senyals de fibra òptica, mentre que IDF distribueix connexions de xarxa als usuaris finals.
Què fa un panell de connexió de fibra òptica?
Un panell de connexió de fibra òptica és una carcassa-muntada en bastidor que presenta files d'adaptadors (LC dúplex, SC simplex, MTP/MPO) en una placa frontal-. Darrere de la placa, els cables troncals-preterminats o les fibres de distribució amb cua de porc es connecten a la part posterior de cada adaptador. Un tècnic amb un 3 metrescable de connexió de fibra òpticaes connecta a la part frontal i completa el circuit a l'equip actiu-un interruptor, un servidor, un convertidor de mitjans.
Sense empalmadora de fusió, sense safates d'empalmament. Connecteu un cable de connexió per connectar un nou servidor, desconnecteu-lo per desactivar-lo. Els moviments, les addicions i els canvis (MAC) es produeixen en segons. Els moderns panells d'alta-densitat inclouen 24 ports dúplex LC (48 fibres) en una única unitat de bastidor, amb els dissenys de casset MTP que ho fan a 96 o 144 fibres per unitat. Als centres de dades on cada unitat de bastidor representa un cost immobiliari, aquesta densitat impulsa la majoria de decisions de compra.
Diferències clau entre ODF i Patch Panel
Un ODF és on els cables de la planta exterior bruts s'acaben de manera permanent a través d'unions-d'unió de fusió que poden romandre intactes durant una dècada. Un panell de connexió es basa completament en connectors-: cada connexió està dissenyada per fer-la i trencar-la a mà, tantes vegades com ho requereixi la xarxa. Les diferències entrecoles de fibra i cordons de connexióreflecteix aquesta mateixa divisió permanent- versus-flexible a nivell de component.
La ubicació, la construcció i la capacitat es deriven d'aquest fet. Els ODF s'asseuen a les instal·lacions d'entrada de cables, als marcs de distribució principals i a les-sales de trobada-construïdes amb tancaments d'acer de gran calibre-, alleujament de tensió integrat i ampli espai d'encaminament perquè manipulen troncs blindats exteriors. Els panells de connexió viuen dins dels bastidors d'equips al costat d'interruptors i encaminadors, més lleugers i muntats per-rail-, perquè la seva feina és la gestió neta dels cables de connexió en un entorn interior controlat. I tot i que una instal·lació ODF pot gestionar milers de fils de fibra en diversos marcs, un panell de connexió s'optimitza per a la densitat de port-per-rack-unitat-menys de fibres totals, empaquetades prou com per servir un gabinet d'equip complet sense perdre espai vertical.

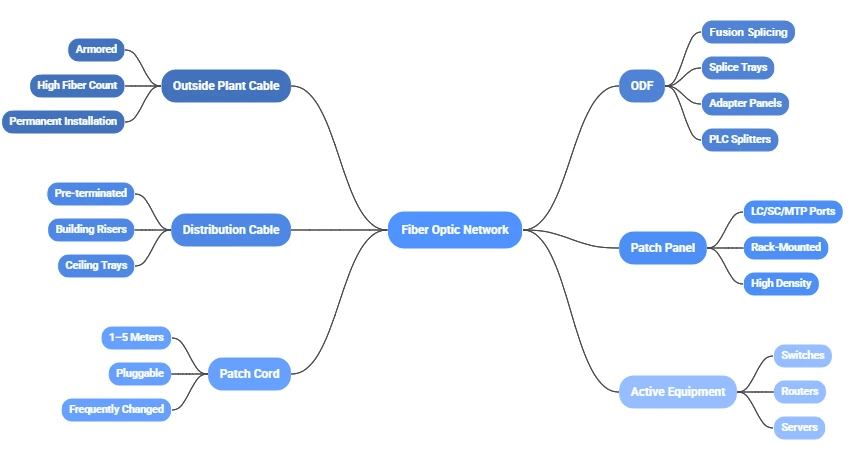

On cadascú encaixa en un desplegament real
En una xarxa FTTH o FTTP típica, un ODF de grau -operador es troba a l'oficina central o al gabinet de camp. Rep cables d'alimentació de la columna vertebral, els empalma en fibres de distribució i sovint allotjaDivisors de fibra òptica PLCque divideixen una fibra amunt en 16 o 32 branques d'abonat. A partir d'aquí, els cables de distribució s'amplien als terminals-del carrer i als locals dels abonats.
Els centres de dades funcionen al revés. Les fibres troncals de la columna vertebral del campus acaben en un ODF a la sala d'entrada principal de la fibra, però l'acció-a-dia a dia té lloc a nivell de fila, on els panells de connexió d'alta-densitat ofereixen als administradors les connexions de port que connecten i desconnecten a mesura que canvien les càrregues de treball. Una sucursal o una instal·lació d'un sol-pis-simplifica encara més les coses: si el proveïdor de serveis ofereix fibra pre-terminada, un panell de connexió de muntatge-de paret compacte gestiona tot el lloc sense cap empalme.
La majoria de les-xarxes ben dissenyades utilitzen totes dues en tàndem. L'ODF gestiona la terminació del cable troncal i les connexions-creuades-a llarg termini; el panell de connexió proporciona una connectivitat flexible de l'últim-metre als ports dels equips. Aquest enfocament en capes aïlla l'entorn d'empalmament sensible dels pegats quotidians, reduint el risc de danys accidentals a la fibra. També vol dir que quan arriba una expansió de xarxa-un nou commutador, una nova fila de servidors-l'únic maquinari que cal canviar és al nivell del tauler de connexió, no dins de l'ODF.
Per què la qualitat del connector dóna forma a tot el sistema
L'ODF i el tauler de pegats criden la major part de l'atenció en les discussions de planificació, però els connectors estan fent el treball òptic real. Els ports de l'adaptador, les terminacions de cua, les superfícies d'acoblament del cable de connexió-tots afegeixen pèrdua d'inserció i aquesta pèrdua s'acumula. En un ODF de 144 fibres que serveix una densa divisió FTTH, una diferència de 0,1 dB per connector s'acumula ràpidament en centenars de parells aparellats.
La major part de la bretxa de rendiment entre un bon connector i un dolent viu a la virola. La ceràmica de zirconi-polita de precisió manté els nuclis de fibra alineats amb toleràncies sub-micrones; les cares extremes mal acabades generen pics de pèrdua de retorn que degraden els senyals d'alta-velocitat-sobretot a 100G-i-per sobre dels enllaços coherents on cada dècima de dB compta. Dins d'un ODF, la qualitat del connector és encara més important que al tauler de connexió, perquè una cua que s'ha fusionat-i col·locat al seu adaptador està pensada per romandre durant tota la vida útil de la planta de cable. Un dolentconnector de fibra òpticaenterrat dins d'una safata d'unió no és una cosa que canvieu un dimarts a la tarda.
El factor de forma també influeix en la densitat.Connectors LC amb la seva virola d'1,25 mmofereix aproximadament el doble de ports per unitat de bastidor en comparació amb el factor de forma de 2,5 mm de SC, per això LC domina els moderns panells de connexió del centre de dades i apareix cada cop més a les seccions d'adaptadors ODF. SC i FC encara mantenen el terreny a les plantes de telecomunicacions heretades on la compatibilitat enrere supera els guanys de densitat.
Adaptació de l'equip adequat a la vostra escala de xarxa
Un enllaç d'oficina de 12-fibra i una capçalera d'operador de 1.500-fibra no tenen gairebé res en comú des del punt de vista del maquinari, i l'excés d'especificació malgasta diners amb la mateixa fiabilitat que l'especificació insuficient provoca interrupcions.
A l'extrem més lleuger-menys de 48 fibres-un panell de connexió de muntatge-de paret o bastidor d'1U-s'encarrega de la feina per si sol. Per exemple, una oficina SOHO que es connecti a una ONT GPON només necessitarà un panell de terminació de fibra de 4- o 8-ports a prop del punt d'entrada de l'edifici. Els cables arriben preterminats, de manera que no hi ha res per empalmar ni cap motiu per invertir en una infraestructura de nivell ODF.
Una vegada que el recompte de fibres es creua al rang 48-a-288, un únic panell de connexió no el tallarà. Un campus empresarial multi-pis o un node ISP regional a aquesta escala es beneficia d'unir un ODF dedicat a la instal·lació de l'entrada principal amb panells de connexió de muntatge en bastidor a cada armari de l'IDF. L'ODF proporciona una capa de connexió creuada neta per a empalmes de tronc, mentre que els panells aigües avall permeten que el personal informàtic local redirigeixi les connexions sense obrir mai una safata d'empalmament. Seleccionant la dretaTipus de connectors de fibra òpticaa cada nivell-APC polit per a feeds divisors de-larg recorregut, UPC per a enllaços de dades d'abast curt--evita que els problemes de reflectància es col·loquin en cascada entre capes. Aquesta és també l'escala on l'etiquetatge i la documentació comencen a donar els seus fruits; sense un mapa de ports clar que enllaci les posicions d'empalmament ODF amb els ports del panell de connexió aigües avall, la resolució de problemes d'un únic enllaç fallit pot consumir tota una tarda.
Més enllà d'uns pocs centenars de fibres, l'ODF es converteix en una infraestructura d'edificació permanent. Els centres de dades d'hiperescala i les oficines centrals de telecomunicacions d'aquesta escala necessiten sistemes de terra-modulars amb safates d'empalmament apilables, canals d'encaminament integrats i panells adaptadors d'accés frontal-que permetin el manteniment del passadís-calent sense interrompre les connexions adjacents. S'espera que el maquinari instal·lat aquí duri entre 15 i 20 anys. Grau-altcoles monomodei els adaptadors-provats en fàbrica a nivell ODF costen més per endavant, però eliminen el flux constant de trucades de resolució de problemes de camp que generen components barats al llarg del temps.
Gestió de cables: el factor passat per alt que allarga la vida útil del maquinari
La manera com s'encamina la fibra a través d'un ODF o panell de connexió afecta el rendiment tant com el mateix maquinari. Les violacions del radi de flexió, els cables de connexió enredats i l'emmagatzematge fluix introdueixen pèrdues que apareixen a les traces OTDR, però que poques vegades es culpa de la causa correcta.
La fibra monomode (estàndard G.652) té un radi de flexió mínim d'uns 15 mm i, en violar-la, s'introdueix una pèrdua de macroflexió que esgota silenciosament el pressupost de l'enllaç. Dins d'un ODF, les zones de risc-més elevats són els punts de sortida de la cua de porc on les fibres s'enfilen des de les safates d'unió fins als panells adaptadors i les zones d'emmagatzematge fluix on s'enrotlla l'excés de fibra. Els canals d'encaminament corbats i els suports de bobina d'estil mandril-en un ODF ben dissenyat-mantenen cada fil per sobre del radi mínim-fins i tot quan un tècnic llisca la safata per fer-ne el manteniment i la torna a introduir.
Al tauler de connexió, el problema passa de les corbes internes a la gestió externa del cable. Un panell LC de 48-ports en un centre de dades ocupat acumula desenes de cables en cascada des de la seva cara frontal i, sense gestors de cables horitzontals i verticals, aquests cables s'enreden, arrosseguen els cossos del connector i carreguen la molla de la virola amb una força lateral constant. Aquesta pressió mecànica accelera el desgast de l'extrem-cara i augmenta gradualment la pèrdua d'inserció, un problema que els llaços de velcro, els bucles de servei adequats i l'etiquetatge coherent poden evitar completament si la disciplina hi és des del primer dia.
La disposició ODF també afecta la freqüència amb què els connectors es molesten aigües avall. Quan les fibres del tronc tenen una fluïdesa de servei adequada i camins d'encaminament nets, les proves OTDR i els empalmes de manteniment es produeixen sense estirar ni torsar cap fibra. Cada vegada que un connector s'estressa, es desconnecta i es torna a-assentar, la seva cara final recull contaminació i micro-esgarrapades. Dissenyar un accés de força-des del principi significa menys tocs de manteniment-i menys tocs de manteniment significa una vida útil més llarga del connector.
Posant-ho tot junt
L'ODF o el tauler de connexió no és una decisió per a la majoria de xarxes-és una qüestió de quin dispositiu va cap a on. L'ODF finalitza els cables troncals i proporciona connexions creuades-a llarg termini-. El panell de pegats ofereix als tècnics una capa de pegat flexible propera a l'equip. Encertar aquesta topologia és el primer pas.
El segon pas és tot el que l'envolta: la qualitat de la virola i el grau de poliment que s'ajusten a cada capa, la mida de la carcassa basada en el recompte real de fibres en lloc de les conjectures i l'encaminament dels cables que protegeix els connectors d'estrès mecànics innecessaris. Res d'això és un treball glamurós, però és la diferència entre una planta de fibra que funciona net durant 15 anys i una que genera una trucada de servei cada trimestre.
