Un fil de fibra o dos - és la diferència bàsica entre els cables de fibra òptica simplex i dúplex. Però l'elecció entre ells forma més que només el cost del material. Determina la densitat del vostre tauler de connexió, l'especificació de cada cable de connexió a l'execució i - més important - si l'arquitectura física de tot el vostre enllaç realment coincideix amb el que demana la xarxa. Aquí teniu una-comparació ràpida de referència i, si necessiteu la imatge completa, seguiu llegint.
Cable de fibra òptica simplex: un fil, una direcció
Un cable de fibra òptica simplex té un sol fil de fibra de vidre o plàstic dins d'una jaqueta protectora. Transporta les dades en una direcció - des de la font fins al receptor, punt final. No hi ha camí de retorn, no hi ha-conversa bidireccional.
Aquest disseny-únic s'adapta a un conjunt específic de feines. La vigilància CCTV és l'exemple clàssic: la càmera captura vídeo i empeny el flux a una unitat de gravació. La gravadora mai necessita enviar dades a la càmera per la mateixa fibra. Les xarxes de sensors industrials funcionen de la mateixa manera - una sonda de temperatura d'una fàbrica envia lectures a un tauler de control i el tauler no té cap motiu per respondre.
Els cables simplex també funcionen amb infraestructura de difusió. En la producció de televisió, una càmera transmet el seu feed a una unitat central de difusió mitjançant un enllaç de fibra simplex. Equips d'imatge mèdica - sistemes d'endoscòpia, certes màquines de raigs X-- es basen en el mateix enfocament unidireccional. El dispositiu d'imatge dispara dades d'alta-resolució a una estació de processament, i aquesta és la ruta de dades sencera.
Des del punt de vista físic, la fibra simplex és més lleugera i ocupa menys espai a la safata. Una sola cadena acabada amb unConnector de fibra òptica SCo el connector FC és ràpid d'instal·lar i fàcil de solucionar problemes. Una fibra, una alineació, un punt de fallada potencial - i aquesta senzillesa té un valor real en els desplegaments de sensors a gran-escala on esteu executant centenars d'enllaços individuals.
Cable de fibra òptica dúplex: comunicació bi-bidireccional
Un cable de fibra òptica dúplex agrupa dos fils de fibra junts en una configuració de cremallera - dos fils un al costat de l'altre, units per una tira fina de material de la jaqueta. Un fil s'encarrega de transmetre (TX), l'altre de rebre (RX), de manera que un sol cable ofereix una comunicació bidireccional completa.
Penseu en què passa dins d'un centre de dades. Un servidor parla amb un interruptor - Les sol·licituds surten, les respostes tornen i les dues direccions es mantenen ocupades alhora. Els interruptors de planta s'alimenten a una columna vertebral central i cadascun d'aquests enllaços ascendents transporta trànsit en ambdós sentits. Això no és una casualitat; és com funcionen els protocols. Ethernet, Fibre Channel, SONET - tots assumeixen una ruta d'enviament-i-de recepció simultània. La fibra dúplex existeix perquè les xarxes modernes no es fan torns.
El funcionament-duplex complet significa que les dues cadenes romanen actives simultàniament. Una estació de treball envia una sol·licitud a un servidor en un fil mentre el servidor envia una resposta a l'altre. Sense esperes, sense torns-, sense ample de banda malgastat. Això és diferent del half-duplex, on les dades viatgen en ambdues direccions, però només d'una manera a la vegada - el model walkie-talkie, on manteniu premut el botó de conversa i l'altra persona espera.
Els cables de connexió dúplex s'acaben amb connectors aparellats. AnCable de connexió dúplex LC-a-LCés el conjunt de cables més implementat avui als centres de dades, gràcies a la virola compacta d'1,25 mm del connector LC i la compatibilitat directa amb els transceptors SFP i SFP+.
Mode-únic o multimode
Tant els cables de fibra òptica simplex com els dúplex vénen en versions d'un-mode únic i multimode. Aquesta elecció determina la distància i l'ample de banda, per la qual cosa val la pena entendre-ho amb claredat.

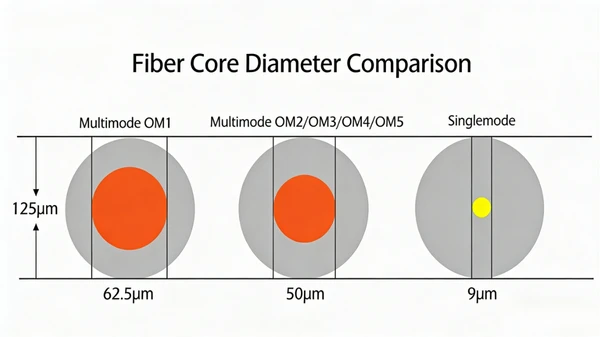

La fibra d'-mode únic té un nucli de diàmetre de 8 a 10 micres i transporta un raig de llum. Aquest nucli tancat elimina la dispersió modal, que manté el senyal net a llargues distàncies - estem parlant de quilòmetres, no de metres. Els cables simplex i dúplex d'un-mode són l'estàndard per a xarxes troncals de telecomunicacions, xarxes d'àrea metropolitana i qualsevol enllaç d'uns pocs quilòmetres. El cost és més elevat perquè els transceptors d'-mode únic utilitzen fonts de llum làser en lloc dels LED més barats dels sistemes multimode.
La fibra multimode fa servir un nucli més gran - 50 o 62,5 micres - i permet que diversos modes de llum viatgin simultàniament. Això ofereix un gran ample de banda en tirades curtes, però el senyal es degrada més ràpidament perquè aquests camins de llum múltiples arriben al receptor en moments lleugerament diferents. La dispersió modal limita les distàncies multimode efectives de 300 a 550 metres per a enllaços 10G, depenent del grau de cable OM3 o OM4. Per a les xarxes de campus, els enllaços intra-edificis i les tirades curtes del centre de dades, la fibra dúplex multimode és l'opció rendible-.
Quan aquests cables acaben als punts de distribució, un bé-especificatcaixa de terminals de fibra òpticamanté organitzats i protegits els punts d'unió. Aquest detall estalvia hores de resolució de problemes quan esteu perseguint un enllaç problemàtic mesos després de la instal·lació.
Cables de fibra òptica simplex vs dúplex
El cost és el primer que preguntem. El cable simplex utilitza un fil de fibra i un connector per extrem - menys material, preu més baix per tirada. Quan passem centenars d'aliments de sensors a través d'una instal·lació industrial o connectem una xarxa de CCTV-ample de l'edifici, els estalvis per-execució s'acumulen ràpidament. El cable dúplex costa més a causa del segon fil i dels connectors addicionals, però ofereix una capacitat bidireccional que el simplex no pot replicar.
La instal·lació és la segona pregunta. Els cables simples són més prims, més flexibles i més fàcils d'encaminar a través d'un conducte estret. Els cables dúplex són més amples a causa de la construcció del cordó cremallera, que crea limitacions als panells de connexió d'alta-densitat. Però aquí hi ha el compromís: els cables dúplex eliminen la necessitat de gestionar dues tirades simples separades quan el projecte necessita una comunicació bidireccional. En entorns de xarxa, un cable dúplex és més net que dos cables simplex dirigits a la mateixa destinació.
La capacitat d'ample de banda afavoreix el dúplex en qualsevol context de xarxa. El flux de dades bi-simultània significa que la capacitat total del vostre enllaç funciona en ambdues direccions alhora. Un enllaç simplex dedica tot l'amplada de banda a una direcció - eficient per a la transmissió i l'alimentació del sensor, però no admet el cicle d'enviament-i-recepció que requereix la xarxa IP.
La compatibilitat del connector és idèntica en tots dos tipus. El mateixadaptadors de fibra òpticaque les connexions SC-a-SC o LC{-a-LC funcionen de manera intercanviable amb conjunts simplex i dúplex. Dos cables simplex poden substituir un cable dúplex, i el contrari és cert. A la pràctica, el dúplex és preferit per a les connexions de xarxa perquè manté la gestió de cables més neta.
On utilitzar els cables de fibra òptica simplex
La fibra simplex pertany a totes les aplicacions on les dades flueixen en una direcció des de la font fins al receptor: sistemes de CCTV i de vigilància de vídeo, sensors d'automatització industrial i xarxes de monitoratge IoT, distribució de senyals de difusió (com ara fonts de càmeres{0}}a-instal·lacions de producció), transmissió de dades d'imatge mèdica (com endoscopi-a{3}}estadis d'enllaços d'alta velocitat), processos i enllaços de sensors d'estadi d'alta{3} sistemes de detecció.
En tots aquests escenaris, el dispositiu d'origen genera dades i el dispositiu receptor les consumeix. No existeix cap canal de retorn en el disseny de l'aplicació, de manera que l'execució del cable dúplex afegeix cost sense afegir funció.
On utilitzar els cables de fibra òptica dúplex
La fibra dúplex va a tot arreu on es produeix la comunicació bidireccional - que cobreix la gran majoria de la infraestructura de xarxa. Connexions troncals LAN entre commutadors i encaminadors, enllaços de servidor-a-commutador als centres de dades, connexions WAN entre edificis, implementacions de fibra-a-la-taula per a estacions de treball-d'amplada de banda alta i connexions a mòdems de fibra i convertidors de fibra dúplex. Si el dispositiu de cada extrem envia i rep dades - i això descriu tots els equips de xarxa construïts durant els darrers vint anys, - dúplex és el cable que cal especificar.
Un desenvolupament que val la pena conèixer: els transceptors BiDi (bidireccionals) aconsegueixen una comunicació bi-a través d'un sol fil de fibra mitjançant l'ús de diferents longituds d'ona per transmetre i rebre. Els transceptors BiDi combinats amb cables simples redueixen el recompte de fibra a les xarxes de metro i d'accés on l'espai dels conductes és reduït. L'enfocament requereix transceptors específics de longitud d'ona-en ambdós extrems, de manera que és una solució específica en lloc d'un reemplaçament general del dúplex.
Com triar el cable de fibra òptica adequat per a la vostra aplicació
La decisió es redueix a una pregunta: l'enllaç transporta dades en una direcció o en dues? Una direcció - un sensor que alimenta un tauler, una càmera que alimenta una gravadora - significa simplex. Dues direccions - qualsevol connexió de xarxa - significa dúplex.
Més enllà d'això, no oblideu la qualitat de la terminació. Un net, correctament politconnector ràpid de fibra òpticaen qualsevol tipus de cable supera cada cop un cable premium mal acabat. El millor cable del mercat no desarà un enllaç amb una cara final bruta o desalineada.
Per a la majoria de les compilacions de xarxa, una combinació dels dos tipus de cable té sentit. Executeu dúplex per a connexions de xarxa actives. Utilitzeu símplex per a la monitorització, el sensor i els canals d'emissió dedicats. El fet de fer coincidir el tipus de cable amb el flux de dades real - en comptes de fer servir dúplex per defecte a cada tirada - permet controlar els costos del material i gestionar les vies de cable sense renunciar a cap rendiment allà on val.
