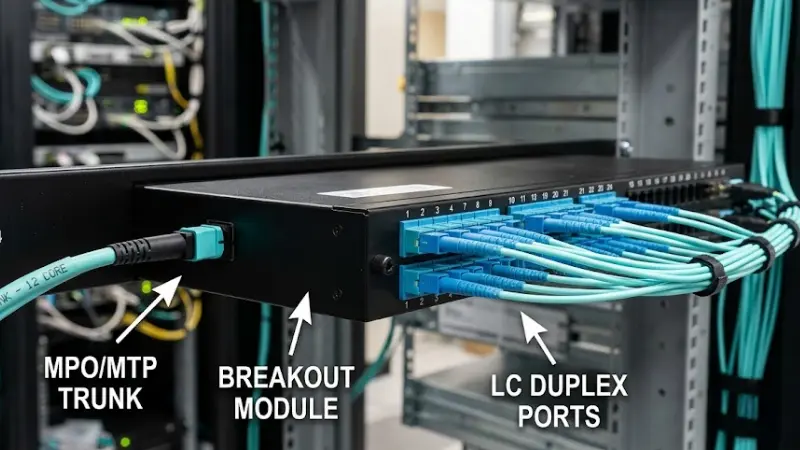

Un mòdul d'interrupció MPO converteix una connexió troncal MPO o MTP d'alta{0}}densitat en ports LC o SC individuals a la part frontal d'un bastidor, panell de connexió o carcassa. La part posterior del mòdul acaba amb un tronc multi-fibra; la part frontal presenta adaptadors dúplex o simplex que apliqueu als interruptors, transceptors i altres equips. Aquesta única transició és la que us permet fer passar un cable troncal gruixut entre bastidors i els tècnics de mà encara nets, etiquetats, als ports de l'equip-.
Aquesta guia està escrita per a les preguntes que realment sorgeixen durant el disseny i l'adquisició: quin recompte de fibra cal demanar, com es manté la polaritat a tot el canal, quanta pèrdua afegeix el mòdul al vostre pressupost i quan un mòdul és l'eina incorrecta. Si esteu pesant troncs de matriu amb enllaços dúplex de manera més àmplia, la nostra visió general deLC versus MTP/MPO en cablejat d'alta{0}}densitatcobreix les -compromisos abans de comprometre's amb una topologia.
Què és realment un mòdul MPO Breakout?
En termes senzills, anConnector MPO o MTPempaqueta 8, 12, 16 o 24 fibres en una virola. Un mòdul d'interrupció ventila aquestes fibres internament i les acaba als adaptadors-del panell frontal, més habitualmentLCper a centres de dades i de vegades SC per a telecomunicacions i plantes heretades. El mòdul es construeix generalment com un casset amb una empremta d'estil LGX-de manera que caigui en un panell de muntatge en bastidor o una carcassa de fibra.
La funció és limitada a propòsit. El tronc es manté al seu lloc darrere del panell; tots els moviments rutinaris, les addicions i els canvis es produeixen al davant. Un mòdul MPO de 12-fibra, per exemple, presenta sis ports dúplex LC: sis enllaços independents transportats per un tronc per una única via.

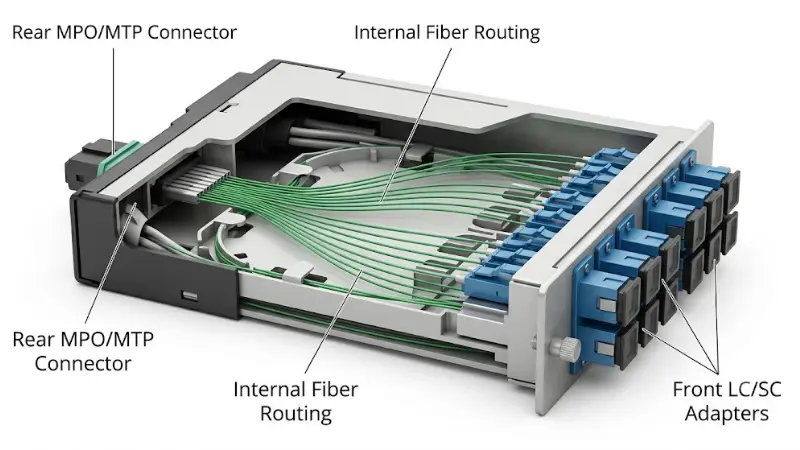

Com funciona un mòdul MPO Breakout?
El camí del senyal dins d'un mòdul típic és: posteriorConnector de tronc MPO/MTP→ Encaminament intern de fibra-acabat de fàbrica → frontalAdaptadors LC o SC. L'encaminament intern no és arbitrari. Implementa un mapa de fibra i una polaritat específics perquè transmetin i rebi la terra en les posicions correctes d'un extrem a l'altre del canal.
És per això que un mòdul és més que un recompte de fibres. El mateix MPO de 12-fibra es pot connectar a diversos mapes i polaritats de port frontal diferents, i només un d'ells coincidirà amb el vostreCable troncal MPO, els vostres cables de connexió dúplex i els vostres transceptors. Trieu el mapa que s'ajusti a tot el canal, no al mòdul de manera aïllada.

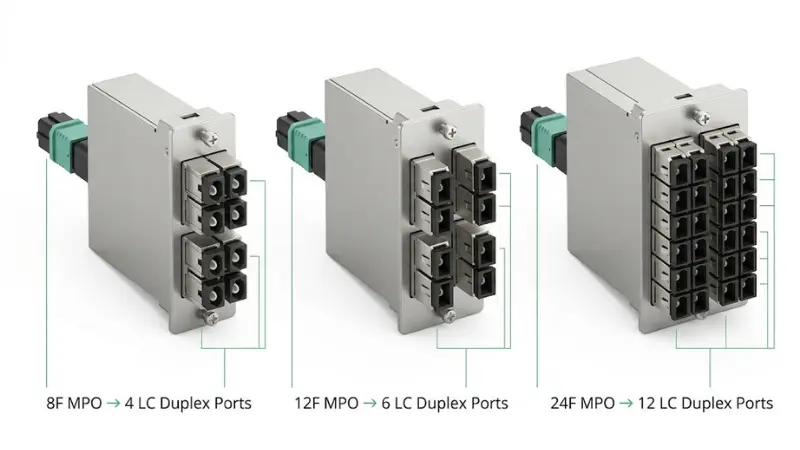

Configuracions del mòdul de ruptura MPO: 8F, 12F, 24F i opcions MPO-a-LC
El recompte de fibres determina tant la densitat del port-frontal com la bona alineació del mòdul amb els transceptors-paral·lels d'òptica. El mapa següent és el punt de partida que utilitzen la majoria dels projectes.
| MPO posterior | Ports frontals (LC dúplex) | Ús típic |
|---|---|---|
| 8 fibra | 4 LC dúplex | S'alinea amb l'òptica paral·lela SR4 (4 TX + 4 RX) sense fibres no utilitzades; ruptura neta de 4×10G o 4×25G |
| 12 fibra | 6 LC dúplex | El mòdul clàssic del centre de dades-; sis enllaços dúplex independents per troncal |
| 24 fibra | Dúplex de 12 LC | Densitat més alta per unitat de bastidor; comuna en -connexió creuada i-contes vertebradores de gran nombre |
Dues opcions estructurals es troben a la part superior del recompte de fibres. AnMPO-a-mòdul LCtrenca la matriu a ports dúplex, que és el que necessita la majoria de pedaços d'equips. AnMPO-a-casset MPO (matriu).passa el tronc sense canvis per a enllaços paral·lels d'extrem-a-extrem com ara QSFP nadiu-a-QSFP. Si barregeu tots dos, manteniu el mètode de polaritat idèntic a tots els mòduls del camí.
Un detall que dispara els dissenys SR4: els transceptors SR4 de 40G i 100G utilitzen vuit fibres. Passeu-los sobre un MPO de 12-fibres i les quatre fibres centrals estan inactives. Un mòdul o maleter de 8 fibres elimina aquests residus, la qual cosa importa quan compreu a gran escala. Un preterminatMuntatge de ruptura MPO-a-LCés una alternativa quan no necessiteu un mòdul{0}}muntat al panell.
Per què els mòduls superen el cablejat solt en bastidors d'alta-densitat?

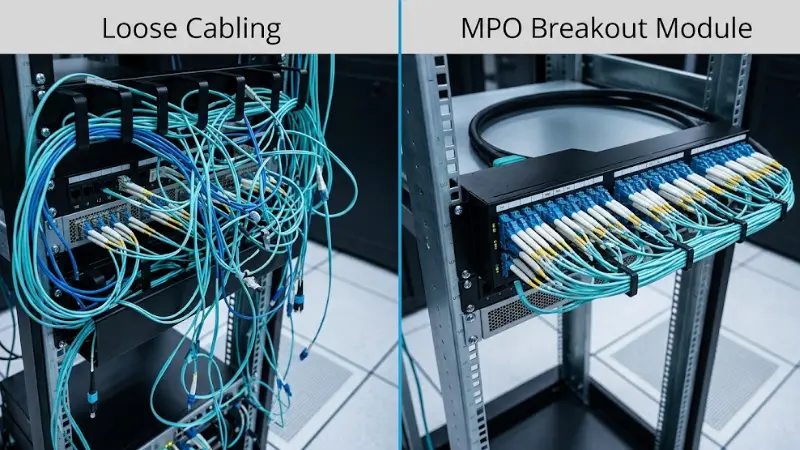

Reduir la congestió de cables a la via
Un tronc MPO substitueix sis o més cables de connexió dúplex sobre la mateixa safata o conducte. En una fila d'interruptors de fulla de 48 ports, aquesta és la diferència entre un paquet manejable i un de inviable. Menys cables al camí també significa un millor flux d'aire i menys desconnexions accidentals durant el manteniment.
Identificació i rastreig de ports més fàcils
Els adaptadors LC frontals es poden etiquetar per port, identificador de troncal i destinació. Les potes-soltes del ventall no es poden etiquetar com a netes i, després d'uns mesos en un bastidor en directe, totes s'assemblen. Per a façanes LC molt denses, les nostres notes sobresolucions de connectors LC{0}}d'alta densitataprofundir en el disseny de l'adaptador.
Protegiu el maleter i simplifiqueu els moviments/afegeix/canvis
El cable de la columna vertebral és més difícil i més car de substituir que un cable frontal. El fet d'acabar-lo a la part posterior d'un mòdul aïlla la planta permanent de la manipulació diària, de manera que el re-pegat es produeix en ponts reemplaçables i barats a la part frontal.
Admet la migració de 40G, 100G i 400G
L'Ethernet de -taxa més alta depèn en gran mesura de l'òptica paral·lela, i les tarifes en si es defineixen per laGrup de treball Ethernet IEEE 802.3. Els mòduls us permeten connectar un tronc de matriu a interfícies de -recompte inferiors durant una transició de 10G-a-40G, 25G-a-100G o 100G a 400G sense tornar a estirar la columna vertebral. Per al costat del cablejat d'una construcció 100G específicament, consulteu la nostra guiacom triar el cablejat de fibra òptica 100G.

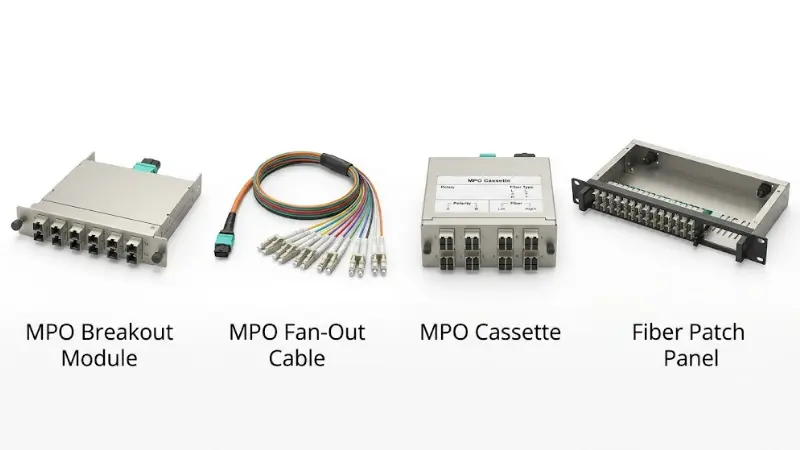

Mòdul vs cable de ruptura vs casset vs panell de connexió
Aquests termes es superposen als catàlegs però descriuen coses diferents. La taula següent afegeix les dimensions que decideixen les compres reals - no només el que fa cada article.
| Item | Què fa | El millor per | Força | Compartiment- |
|---|---|---|---|---|
| Mòdul de ruptura MPO | Adaptadors MPO/MTP posterior a LC/SC davanters en una carcassa fixa | Cablejat de panell o bastidor estructurat, permanent | Etiquetatge, documentació, tronc protegit, fàcil re{0}}pedaç | Major cost unitari; ha de coincidir amb el panell i la polaritat |
| Cable d'interrupció MPO (sortida del ventilador). | Un connector MPO/MTP a múltiples potes soltes LC/SC | Enllaços d'equips curts, flexibles o temporals | Baix cost, ràpid de desplegar, no cal cap panell | Difícil d'etiquetar i encaminar; congestiona bastidors densos |
| Casset MPO | Unitat modular tancada, sovint idèntica funcionalment a un mòdul | Sistemes de panells{0}}modulars | Ranures d'entrada i sortida com a unitat; pèrdua constant | Empremtes específiques del proveïdor/tauler- |
| Panell de connexió de fibra | Carcassa per a adaptadors, cassets o mòduls | Gestió centralitzada de fibra | Un lloc per acabar i rastrejar | Afegeix unitats de bastidor; necessita capacitat planificada |
La regla pràctica de la revisió de la cotització: per a les execucions permanents de bastidor-a-, un mòdul és més fàcil de documentar i tornar a-pegar que un ventilador-solt, de manera que el preu més alt normalment es compensa en mà d'obra. Deseu el cable-de sortida del ventilador per a treballs curts, de baixa-densitat o temporals. Si estàs decidint entre un marc de distribució i un panell per a la pròpia carcassa, la nostra comparacióODF versus panell de connexióajuda a dimensionar el recinte.

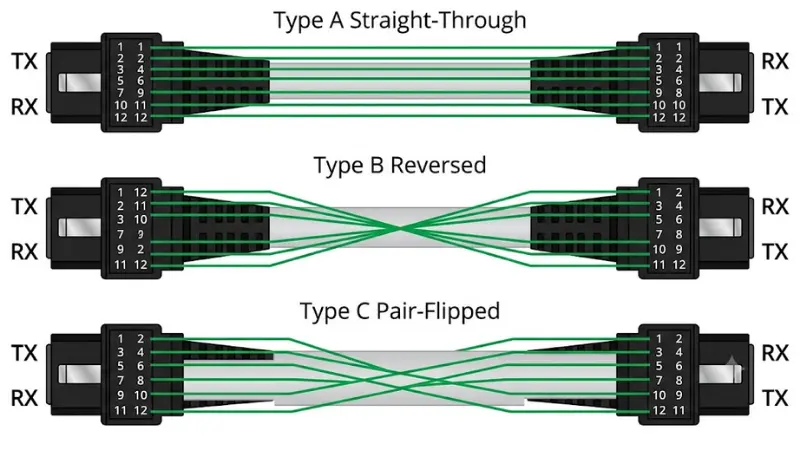

Polaritat MPO explicada: tipus A, tipus B i tipus C
La polaritat és la raó més comuna per la qual un enllaç físicament perfecte es nega a passar trànsit. Defineix com s'alinea la transmissió per rebre a través del camí complet. Amb LC o SC dúplex només cal girar el connector; amb una matriu de 12 fibres no podeu, de manera que el tronc, els adaptadors i els mòduls l'han de fer complir. Els mètodes provenenANSI/TIA-568.3-E, que descriu els mètodes A, B i C i, en la seva revisió actual, dos mètodes universals més nous (U1 i U2).
- Tipus A (directament-):tecla-amunt a clau-baixa tronc; La fibra a la posició 1 arriba a la posició 1. En un ús múltiple-dúplex necessita un pont A-a-B i un pont A{-a-A l'extrem oposat.
- Tipus B (invertit):tecla-amunt a tecla-amunt; la posició 1 s'assigna a la posició 12. Ponts dúplex estàndard A-a-B als dos extrems. Comú per a l'òptica-paral·lela i la base dels mètodes universals.
- Tipus C (parell-invertit):fibres adjacents intercanviades per parells dins del tronc; ponts estàndard A-a-B als dos extrems. S'utilitza principalment per a enllaços dúplex heretats.
No trieu la polaritat d'un component. Confirmeu el tipus de tronc, el mapa intern del mòdul i l'orientació del pont dúplex junts i, a continuació, mantingueu un mètode coherent a tota la instal·lació. La barreja de mètodes a mig-canal és exactament com passa "tots els connectors, però no s'enllaça res".
Com triar un mòdul MPO Breakout en 7 passos?
1. Tipus de fibra: mono-mode o multimode
Confirmeu primer l'enllaç. OM3 i OM4 multimode cobreixen abasts curts del centre de dades-; el mode-únic cobreix tirades més llargues i la majoria de-backbones d'alta velocitat. No barregeu mai els tipus de fibra en un enllaç òptic tret que tot el sistema estigui dissenyat per a això. Si no esteu segur de quin costat esteu, comenceufibra monomode- versus fibra multimode, i específicament per al grau multimode,OM3 versus OM4.
2. Connector frontal: LC o SC
LC domina les façanes-del centre de dades denses perquè duplica la densitat de ports i coincideix amb la majoria dels transceptors.SCsegueix sent comú a les telecomunicacions, FTTH i plantes més antigues. Fes coincidir el connector frontal amb la interfície de l'equip a què estàs aplicant, no per costum.
3. Connector posterior: MPO o MTP, i els seus atributs
MTP és un connector compatible amb MPO-alt rendiment-; totes dues són interfícies de matriu, però confirmeu el requisit exacte abans de fer la comanda. El connector posterior té diversos atributs que s'han d'especificar: MPO o MTP, mascle (fixat) o femella (sense fixar), UPC o APC, recompte de fibres (12/8/16/24) i grau de pèrdua-estàndard o baix. Acoblar dos connectors sense fixar o dos connectats no funcionarà, de manera que el gènere no és opcional. El costat-tauler coincidentAdaptador MPOs'ha d'alinear amb aquesta orientació de gènere i clau.
4. Mapa de polaritat i fibra
Utilitzeu el disseny del canal de la secció de polaritat anterior. Especifiqueu el mètode (A, B, C o un mètode universal) per a tota la ruta i comproveu que el mapa del mòdul ho admet.

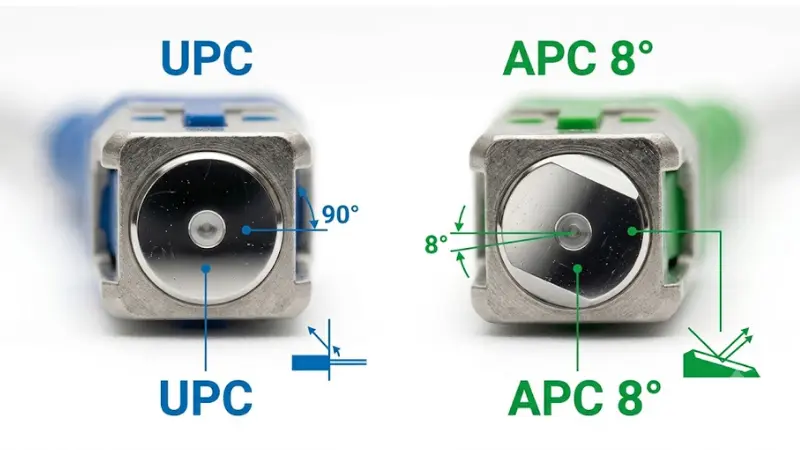

5. Cara final: UPC o APC
UPC i APC no s'entrellacen. La UPC és comú en molts enllaços-centre de dades únic-mode i multimode; APC, amb la seva cara d'extrem angulada, s'utilitza quan la pèrdua de retorn és important, com ara PON i molts sistemes de telecomunicacions. La codificació de colors (sovint blau per a UPC, verd per a APC) és un indicador útil, però no una garantia - verificar les especificacions. El raonament més profund està en el nostre desglossamentPC vs UPC vs APC polit.
6. Recompte de ports i factor de forma
Confirmeu el nombre de ports LC/SC frontals, el nombre de connectors posteriors MPO/MTP, la mida LGX o casset, el format d'amplada simple- o doble-i la compatibilitat de muntatge en bastidor o a paret. Un disseny òptic correcte encara falla en el camp si el mòdul no s'adapta físicament al panell.

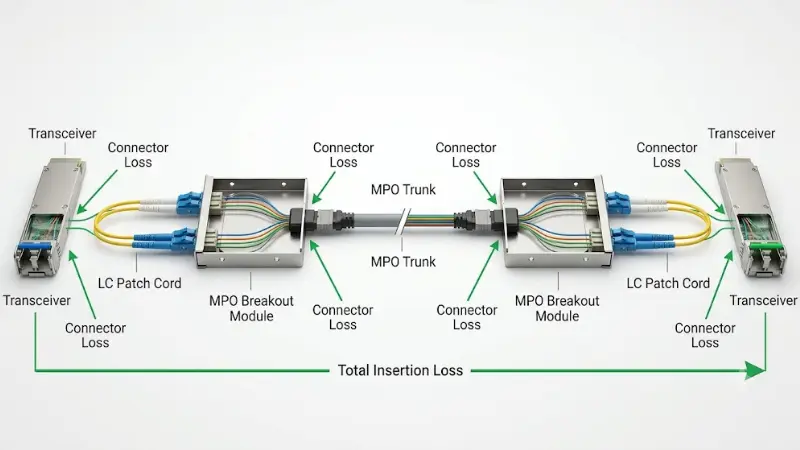

7. Pèrdua d'inserció i pressupost d'enllaç
Cada parell, empalmament i mòdul aparellats consumeixen part del pressupost. Un canal MPO estructurat afegeix més parells aparellats que un simple pont dúplex, de manera que el marge desapareix més ràpidament del que la gent espera. Per comprovar-ho, sumeu: la pèrdua de canal permesa del transceptor, l'atenuació de la fibra a distància, cada parell de connectors (normalment unes dècimes de dB, més baix per a graus de pèrdua -baix), els parells acoblats del mòdul, les pèrdues de cable-de pegat i un marge de seguretat. Compareu el total amb la pèrdua d'inserció de canal especificada del transceptor, que les clàusules PMD IEEE 802.3 defineixen per interfície. Quan el marge és ajustat, un mòdul de baixa-pèrdua i un tronc d'alta-qualitat són els que el conserven.

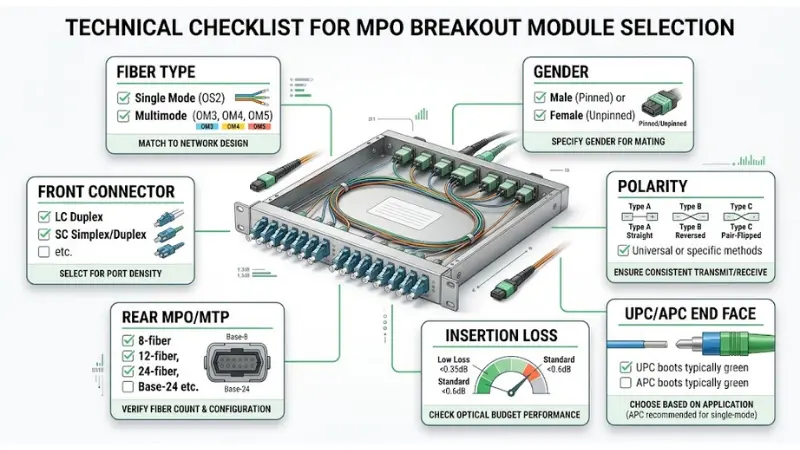

Llista de verificació d'especificacions del mòdul de ruptura MPO
Executeu això abans de fer la comanda. Cada fila és un paràmetre, per què és important i l'error que evita.
| Requisit | Què comprovar | Per què importa | Error comú |
|---|---|---|---|
| Tipus de fibra | Mode -únic o multimode (OM3/OM4) | La fibra que no coincideix trenca o degrada l'enllaç | Barreja SM i MM en un sol canal |
| Connector frontal | LC o SC, dúplex o simplex | Ha de coincidir amb la interfície del transceptor | Demanant SC per a una façana-LC |
| Connector posterior | MPO o MTP, recompte de fibra | Defineix la compatibilitat i la densitat del tronc | Recompte de fibres incorrecte per a l'òptica SR4 |
| Gènere | Mascle (fixat) o femení (sense fixar) | Dos connectors del mateix-sexe no es poden aparellar | Fixat-a-fixat o no fixat-a-desfixat |
| Cara final | UPC o APC | No-intercomunicables; afecta la pèrdua de retorn | Acoblament UPC amb APC |
| Polaritat | Mètode A, B, C o universal | Alinea TX a RX a tot el canal | Mètodes de barreja a mig camí- |
| Grau de pèrdua | Pèrdua estàndard o baixa{0}} | Conserva el marge als enllaços de múltiples-connectors | Qualificació estàndard amb un pressupost ajustat |
| Factor de forma | Mida LGX, amplada, ajust del panell | El mòdul s'ha d'instal·lar físicament | Casset que no s'adapta al panell |
Exemples típics de configuració
Són representatius, no exhaustius, però mostren com el recompte de fibra i el mapa d'estil de ruptura a les interfícies reals.
- 40GBASE-SR4 (QSFP+):vuit fibres multimode. Un mòdul MPO-a-LC trenca el tronc a LC per connectar-lo a ports 10G, o un casset de matriu el transporta directament a un altre QSFP+.
- 100GBASE-SR4 (QSFP28):vuit fibres multimode, trencant-se en quatre enllaços 25G. Un tronc i un mòdul de 8 fibres mantenen totes les fibres actives.
- 400G -mode únic DR4:vuit fibres d'-mode únic en un APC MPO de 12-fibra, que es divideixen en quatre enllaços de 100G. Tingueu en compte el requisit APC aquí: un mòdul UPC no servirà aquest camí.
- Agregació de telecomunicacions i ISP:molts circuits dúplex consolidats en troncs de matriu entre ODF i equips de transport, on els mòduls mantenen el marc llegible.
Quan l'òptica paral·lela està executant QSFP-a-QSFP natiu, anMTP-a-casset LCés la peça lateral-del panell que fa que la transició sigui neta i documentable.
Quan no utilitzar un mòdul MPO Breakout?
Un mòdul és una opció equivocada tan sovint com la correcta:
- Enllaços curts, temporals o de laboratori.Un cable de descàrrega-de ventilador és més senzill i més barat, i l'etiquetatge no és un problema-a petita escala.
- Connexions directes de dispositiu-a-dispositiu.Si dues caixes se situen a un metre de distància, un conjunt de-ventidor o de connexió directa- evita el panell completament.
- Entorns de baixa-densitat.Per sota d'un grapat d'enllaços per bastidor, els avantatges de l'etiquetatge i la protecció del tronc{0}}d'un mòdul no justifiquen el cost ni l'espai del bastidor.

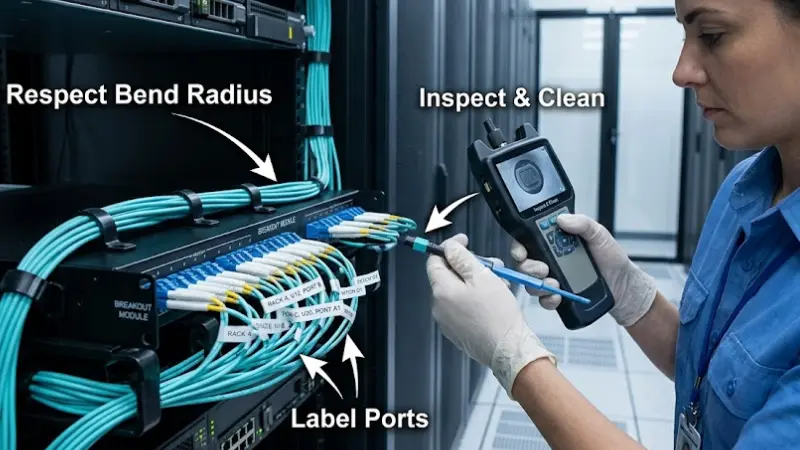

Bones pràctiques d'instal·lació i gestió de cables
Inspeccioneu i netegeu tots els extrems abans de l'aparellament
La contaminació és la principal causa de fallades de fibra i una virola MPO té moltes fibres per embrutar alhora. Inspeccioneu i neteja amb un estàndard definit - és la referència reconegudaIEC 61300-3-35, que estableix criteris d'aprovat/no apte per a la-neteja facial final i, en la seva darrera edició, afegeix una guia específica per als connectors MPO.
Etiqueta els dos extrems completament
Mòdul de registre, posició del panell, número de port, identificador de troncal i destinació. Les etiquetes completes són les que converteixen una fallada futura d'una hora de traça en una solució de dos-minuts.
Respecteu el radi de curvatura
No forceu els cables en corbes estretes. La violació del radi de flexió mínim augmenta l'atenuació immediatament i escurça la vida útil del cable.
Deixeu el tronc en pau
Feu pegats de rutina als ports frontals. Cada vegada que molesteu un connector de matriu posterior, correu el risc de pols, desalineació i pèrdua addicional.
Prova i documentació després de la instal·lació
Verifiqueu la pèrdua d'inserció, la continuïtat i la polaritat, i arxiveu els resultats dels enllaços crítics. La primera instal·lació és el moment més barat per detectar un error de polaritat o gènere.
Llista de comprovació de resolució de problemes: quan no apareix un enllaç MPO?
Si un enllaç és fosc o s'ha produït un error després d'una instal·lació neta, treballeu-los en ordre abans de sospitar de l'òptica:
- Acabar-la neteja facial.Torna{0}}inspeccionar i netejar tant la virola MPO com les cares frontals LC/SC.
- TX/RX i polaritat.Confirmeu que la transmissió arriba a la recepció de punta a punta; un error de polaritat és la causa més probable quan tot encaixa físicament.
- Gènere del connector.Comproveu que els companys fixats no es desentinguin a l'MPO posterior.
- Tipus-de cara final.Comproveu que no heu aparellat UPC amb APC en cap lloc del camí.
- Tipus i grau de fibra.Confirmeu la coherència SM/MM i el grau OM al tronc, al mòdul i als ponts.
- Compatibilitat amb el transceptor.Relaciona l'òptica amb la fibra, l'abast i la velocitat.
- Enllaç pressupost.Torna -afegir la pèrdua; un marge ajustat més un parell de connectors marginals us poden empènyer.
Què cal proporcionar en sol·licitar un pressupost?
La majoria dels retards de cotització provenen de paràmetres que falten, no dels preus. Per obtenir una recomanació de mòdul precisa en una sola passada, envieu-los junts:
- Mode i grau de fibra (SM o MM OM3/OM4)
- Connector frontal i recompte (LC/SC, dúplex/símplex, nombre de ports)
- Recompte de fibra posterior MPO/MTP (8/12/16/24)
- Gènere MPO (masculí/fixat o dona/sense fixar)
- Cara final (UPC o APC) tant per davant com per darrere
- Mètode de polaritat per a tot el canal
- Grau de pèrdua (estàndard o baixa-pèrdua) i qualsevol objectiu de pressupost d'enllaç-
- Mida del mòdul i panell/caixa que ha d'encaixar
- Quantitat i l'aplicació o transceptor que serveix
Un diagrama de canal breu respon a la majoria d'aquests alhora. Amb aquests detalls, potssol·licitar un pressuposti tenir la configuració confirmada en lloc d'endevinar.
Preguntes freqüents
MTP és el mateix que MPO?
MTP és un connector específic d'alt rendiment-constituït a la interfície MPO, de manera que és compatible amb MPO-, però una variant premium. En la contractació, confirmeu sempre si el projecte requereix MPO, MTP o qualsevol de les dues.
Quina diferència hi ha entre un mòdul de ruptura MPO i un casset MPO?
Normalment són el mateix objecte vist de dues maneres. "Casset" descriu la forma modular tancada que s'insereix en un panell; "Mòdul de ruptura" descriu la funció de trencar les fibres MPO/MTP a LC o SC.
Es pot utilitzar un mòdul tant per a mode-únic com per a multimode?
No. El mòdul està dissenyat per a un tipus de fibra. L'ús d'un mòdul multimode en un enllaç-mode únic, o a l'inrevés, no funcionarà correctament.
Com sé quina polaritat triar?
Comproveu tots els transceptors del canal -, el tronc, els adaptadors, els ponts i el mòdul - i mantingueu un mètode coherent. Si no esteu segur, envieu un diagrama d'enllaç al vostre proveïdor abans de fer la comanda.
Quants ports LC m'ofereix un mòdul MPO de 12 fibres?
Sis ports dúplex LC, ja que cada enllaç dúplex utilitza dues fibres. Un mòdul de 8 fibres en dóna quatre i un mòdul de 24 fibres en dóna dotze.
He de demanar MPO masculí (fixat) o femení (sense fixar)?
Depèn de què s'acobla el mòdul: un costat de cada parell aparellat s'ha de fixar i l'altre desenganxat. Confirmeu el gènere del maleter i l'adaptador al qual es connecta abans de fer la comanda.
Quan és millor un cable d'interrupció que un mòdul?
Per a enllaços curts, temporals, de baixa-densitat o directes-a-dispositius, un cable de sortida-de ventilador és més senzill i més barat. Els mòduls guanyen en tirades permanents, denses i estructurades que necessiten etiquetatge i protecció del tronc.
Necessito APC a l'MPO si els meus ports LC són UPC?
Això depèn del requisit de pèrdua de retorn-de l'enllaç i de la resta del canal, no només dels ports LC. Es requereix APC per a PON i moltes rutes de telecomunicacions; especifiqueu la cara final de manera coherent i mai aparelleu UPC amb APC.
Els mòduls MPO breakout només són per a centres de dades?
No. També s'utilitzen a sales de telecomunicacions, xarxes d'ISP, oficines centrals i backbones empresarials - allà on cal organitzar i rastrejar fibra d'alta-densitat.
Quina informació he d'enviar per demanar un pressupost?
Mode i grau de fibra, connector frontal i recompte, recompte de fibres posterior, gènere MPO, cara final, polaritat, grau de pèrdua, mida del mòdul, quantitat i aplicació. Un diagrama de canal en cobreix la major part.
Aportacions clau
Un mòdul de ruptura MPO converteix un tronc MPO/MTP d'alta{0}}densitat en pegats LC o SC organitzats, reduint la congestió, protegint la columna vertebral i facilitant la migració 40G/100G/400G. La decisió que importa no és el recompte de ports -, sinó que coincideix amb el tipus de fibra, el tipus de connector i el gènere, la cara final, la polaritat, el grau de pèrdua i el factor de forma a tot el canal. Especifiqueu primer aquests paràmetres, confirmeu-los amb els vostres transceptors i troncs, i el mòdul s'instal·larà una vegada i romandrà en silenci.
