El cable de fibra òptica blindada és només fibra normal amb una capa metàl·lica d'-acer o alumini-envoltat al nucli. Impedeix que les coses aixafin, masteguin o destrueixin el cable. Centres de dades, carreres del campus, fàbriques, a qualsevol lloc on la ruta sigui difícil.
Si ja coneixeu els conceptes bàsics i només heu de triar el tipus adequat, aneu a la taula de comparació. En cas contrari, aquí teniu com es combinen aquests cables i on cada tipus té sentit.

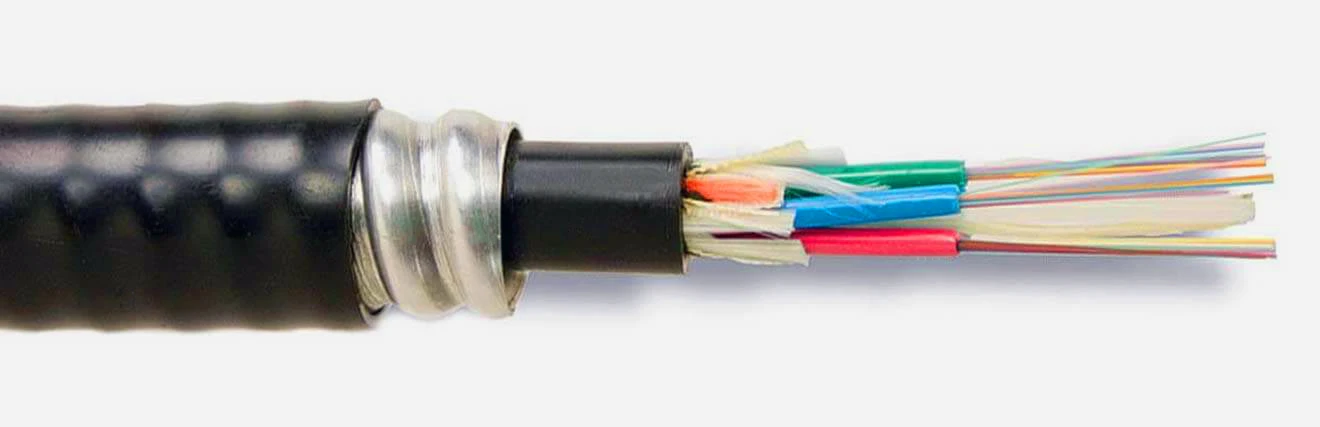

Com es construeix el cable de fibra blindada
Comenceu des de l'exterior i treballeu-hi. La jaqueta exterior és de polietilè per a cable exterior, PVC o LSZH per a interior. A sota hi ha una capa de fil d'aramida per a la resistència a la tracció durant les estirades. Després l'armadura. Dins de l'armadura, les fibres viuen en tubs d'amortiment-estants o tubs solts, segons l'aplicació.
La majoria d'això és idèntic a qualsevol altre cable de fibra. La part que la gent acostuma a passar per alt és la relació entre el tipus d'armadura i la construcció de l'amortidor, perquè afecta la manera com s'acaba el cable al lloc. Els cables blindats d'interior utilitzen fibra-tampó ajustada a 900 µm per fil-que podeu posarconnectorsjust sobre aquests i saltar la furcació completament, que és agradable. Els cables blindats a l'aire lliure van amb una construcció de-tub solt, fibres que floten en gel o material de bloc-sec dins de tubs més grans. Això gestiona molt millor els canvis de temperatura (normalment tens una puntuació de -40 graus), però has de furcar abans de connectar-te, i aquest és un pas addicional que ningú li agrada fer al camp a les 7 del matí.
Tant si estàs correntmode{0}únic o multimodeés una qüestió totalment independent de l'armadura. Mode-únic per a distància i amplada de banda, multimode per a enllaços més curts. L'armadura no toca el rendiment òptic.
Enclavament d'alumini vs. acer corrugat: quin tipus d'armadura necessiteu?
| Característica | Armadura d'alumini entrellaçat (AIA) | Armadura de cinta d'acer ondulat |
|---|---|---|
| Com es fa | Cintes d'alumini enrotllades helicoïdalment, superposades | Cinta d'acer recoberta plegada en un tub segellat |
| Resistència a l'aixafament | Moderat. Trànsit a peu, caixes apilades, arrossegament ocasional d'escales | Alt. Enterrament directe, zones d'equipament pesat |
| Protecció de rosegadors | Es poden aprofitar-buits parcials entre embolcalls | Eficaç. Tub continu, sense punts d'entrada |
| Pes | Aproximadament la meitat del pes per metre de cinta d'acer | Més pesat. Un cable de 24 fibres funciona aproximadament el doble de la versió d'alumini |
| Flexibilitat | Passa fàcilment per les safates de cables i per les cantonades | Radi de corbat mínim més rígid i més gran |
| Classificacions de foc | Riser (OFCR), Ple (OFNP), LSZH | En la majoria dels casos, només es classifica a l'aire lliure |
| On va | Centres de dades, alçadors, pistes de sostre obert, vies interiors del campus | Enterrament directe, conductes, exteriors industrials, ambients durs |
Per al treball en interiors a Amèrica del Nord, predomina l'enclavament d'alumini. Els centres de dades, els armaris informàtics d'hospitals, els edificis governamentals, els edificis universitaris-és a tot arreu. L'embolcall helicoïdal dóna al cable prou flexió per passar per safates i ganxos en J-sense convertir cada revolt en un partit de lluita.
Aquí hi ha el que no es parla prou: l'enclavament d'alumini pot eliminar el conducte en moltes pistes interiors. En lloc del conducte habitual d'instal·lació de dos-passos-, després estireu el cable-només feu passar el cable blindat al llarg del bastidor de l'escala o directament a través del sostre obert. En un edifici amb 30 o 40 carreres, això són dies fora de l'horari, no hores. També inclou classificacions plenes i elevadores, la qual cosa és important perquè moltes d'aquestes tirades acaben passant per espais-de manipulació d'aire.
Però l'enclavament d'alumini no és realment a prova{0}}de rosegadors. Això ho hem de tenir clar. Els embolcalls helicoïdals se superposen, però hi ha prou espai perquè un esquirol o una rata determinats es puguin mastegar. He vist les conseqüències. Si el lloc té un historial de rosegadors documentat, ni us ho penseu-aneu directament a l'acer corrugat.
La cinta d'acer ondulat forma un tub segellat amb zero buits. És el que busqueu per a-enterraments directes, instal·lacions de conductes entre edificis i llocs industrials-refineries, mines, plantes de fabricació-on es tracta de productes químics, vibracions i carretons elevadors. El cable és pesat i rígid, cosa que fa que sigui un dolor per a un encaminament interior ajustat, però sota terra o en un canal de cables que no importa gens. La corrugació també us ofereix una barrera d'humitat decent, que és part de la raó per la qual funciona per a l'enterrament fins i tot en sòls humits sense necessitat d'un conducte interior separat.
Per a les coses realment extremes-aterratges submarins, creuaments de rius-hi ha variants especialitzades de blindatge de filferro d'acer i armadures trenades construïdes per a càrregues de tracció molt més altes que les que pot suportar l'armadura de cinta. Però aquesta és una conversa diferent.
Cable interior, exterior i interior/exterior
Cable blindat per a interior: -fibra amortidor ajustada, blindatge d'alumini entrellaçat, jaqueta ignífuga-. Exterior: fibra de-tub solt, acer ondulat, compostos de bloqueig d'aigua-. Prou senzill.
El que s'ha mostrat cada cop més als projectes del campus és el cable blindat per a interiors i exteriors{0}}. El pas és que passeu un únic cable des de l'entrada del conducte exterior, a través de la penetració de l'edifici, amunt per l'alça, fins a la sala de telecomunicacions-sense empalmes al punt d'entrada de l'edifici. Això és un tancament d'empalmament menys per transició, més tota la mà d'obra que hi ha darrere. Per a un campus amb 10 o 15 edificis, suma ràpidament. Aquests cables solen combinar fibres-de tub soltes amb una jaqueta LSZH o contrapunt i una armadura d'enclavament d'alumini.
Per què molestar-se amb el cost addicional?
El cable blindat funciona entre un 20 i un 40 per cent més que el cable no blindat equivalent, de manera que necessiteu una raó.
Rosegadors. Aquest és el motiu, i ni tan sols està a prop. Un cop de mà-en un campus sense blindatge significa un camió d'emergència, una tecnologia d'empalmament, maquinari nou i moltes hores o dies d'inactivitat mentre espereu que tot això s'ajunti. Aquesta única factura de reparació gairebé sempre supera el que hauríeu gastat per actualitzar tota la ruta del cable a blindat. Així que instal·lacions que hi han passat alguna vegada? Escriuen cables blindats a totes les especificacions del futur. Campus universitaris, parcs d'oficines suburbans, qualsevol cosa que voreja amb terra oberta on hi hagi esquirols, gophers o rates. Acer corrugat per a vies confirmades de rosegadors. Enclavament d'alumini on els rosegadors són possibles però encara no s'han demostrat.
Segon motiu: zones interiors-de gran trànsit. Sostres de magatzem, entresòls de fàbrica, darrere-de-casa comercial. El bloqueig d'alumini el cobreix.
Tercer: enterrament directe. Simplement no podeu posar el cable nu a terra i esperar que sobrevisqui.
Terminació: pre-Terminat o Camp-Terminat
El cable blindat-preterminat s'envia amb connectors ja a-LC i SC percordons de connexió, MPO/MTP per a troncals. La terminació de la fàbrica afecta constantment la pèrdua d'inserció per sota dels 0,2 dB i bona sort coincidint amb això al camp quan també esteu lluitant amb una tira d'armadura. Si les vostres carreres estan planificades i mesurades, el moviment està pre-terminat.
La terminació del camp té sentit quan no podeu determinar les longituds exactes. Rassades a l'aire lliure, remodelacions d'edificis, qualsevol cosa on la ruta pugui canviar un cop estiguis realment al lloc. Voleu un pelador de cables rotatiu per a l'armadura. I recordeu que-armadura metàl·lica significa connexió i connexió a terra d'acord amb l'article 770 de NEC. És un pas addicional que no existeix amb el cable no blindat, i que els inspectors comprovaran absolutament.
Selecció de cables per a treballs específics
Connexió creuada del centre de dades-activadaOM3 o OM4 multimode: troncs d'enclavament d'alumini pre-terminats. Ràpid d'instal·lar, netejar els números òptics des de la caixa.
Espina dorsal del campus entre edificis: acer corrugat a l'aire lliure amb fibra de tub solt-de mode-únic farcit de gel-. I si us plau, especifiqueu més fibra del que creieu que necessiteu. Estirar un segon cable en tres anys costa molt més que afegir fils a la comanda original. Hem vist projectes en què duplicar el recompte va afegir potser un 15 per cent al cost del cable, però hauria estalviat una segona instal·lació completa. A l'extrem, acabeu en un panell de connexió i connecteu-vos a l'equip ambcables de connexió simplex o dúplex.
Funciona de l'exterior a l'interior sense un bon punt d'unió: cable blindat{0}}interior/exterior. Un cable, sense empalmes de transició, BOM més net.
Normes aplicables
IEC 60794 cobreix proves mecàniques i ambientals. ITU-T G.652 defineix les especificacions de fibra de mode únic-. Per al cablejat d'edificis comercials a Amèrica del Nord, esteu mirant ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) gestiona la fiabilitat de la planta externa. Les classificacions de seguretat contra incendis es troben sota les normes UL 1666 i NFPA 262. Comproveu la classificació contra incendis equivocada per a la via vertical, ple, propòsit general, i ho esteu arrancant-ho tot. Ningú vol aquesta conversa amb un cap de projecte.
Unes quantes notes d'instal·lació
El radi de flexió del cable blindat es troba entre 10 i 20 vegades el diàmetre exterior. Passeu-hi i doblegueu la fibra-permanentment. Enganxeu i poseu a terra l'armadura metàl·lica sempre als dos extrems segons NEC 770.
Quan estigueu desmuntant l'armadura per a la terminació del camp, deixeu entre 10 i 12 polzades de cua lliure d'armadura-per accedir a la memòria intermèdia. I aneu fàcil amb la profunditat del separador rotatiu. Talleu el recobriment tampó de 900 µm que hi ha a sota i teniu un problema que no apareixerà fins a la prova-o pitjor, sis mesos després com a intermitent.
Una cosa més que la gent oblida: si estireu un cable blindat a través del conducte existent, comproveu el farcit. L'augment del diàmetre exterior significa que un conducte que s'ajusti còmodament al cable no blindat pot ser massa ajustat per a la versió blindada. Mesura primer.
Preguntes freqüents
P: Quina diferència hi ha entre el cable de fibra blindat i no blindat?
R: El cable blindat té una capa metàl·lica (alumini o acer) entre la jaqueta i el nucli de fibra per a la resistència a l'aixafament i la protecció dels rosegadors. Sense blindatge no. Ho pagueu en pes, cost i radi de curvatura. Si la ruta no exposa la fibra a un risc físic, els blindats no funcionen bé i costaran menys.
P: Es pot enterrar directament el cable de fibra blindada?
R: Només si està específicament qualificat per a l'enterrament directe-és a dir, una armadura de cinta d'acer ondulada amb aigua-bloqueja la construcció-de tub solt. El gel o la cinta de bloc-seca a l'interior impedeix que la humitat migri si una roca o arrel punxa la jaqueta amb el pas del temps. L'enclavament d'alumini no està classificat-enterrament. La majoria de codis locals demanen entre 18 i 24 polzades de profunditat.
P: El cable de fibra blindada necessita connexió a terra?
A: Sí. L'article 770 de la NEC requereix que connecteu una armadura metàl·lica al sistema d'elèctrodes de connexió a terra de l'edifici als dos extrems.
P: És a prova de rosegadors-de cable de fibra blindada?
R: L'acer ondulat és eficaçment-el tub segellat continu no dóna als rosegadors per on començar. El bloqueig d'alumini no ho és, a causa dels buits entre els embolcalls helicoïdals. Desanimarà el rosegar ocasional, però no aguantarà un animal motivat. Per a rutes amb trànsit conegut de rosegadors, sempre vagi d'acer corrugat.
P: Quins connectors funcionen amb el cable de fibra blindada?
R: Tots els mateixos-LC, SC, ST, MPO/MTP. Armor no canvia la vostra elecció de connector. Simplement fa que el procés de terminació sigui més complicat, ja que heu de treure l'armadura abans de poder arribar als tubs d'amortiment de fibra.
